Якщо ви зіткнулися з необхідністю заміни водопровідної системи в квартирі, то вам доведеться придбати відповідні деталі – труби і фітинги. Після складного питання вибору матеріалу, головне, про що вам доведеться задуматися — це розміри елементів водопроводу.
Характеристики, що визначають розміри труб для водопроводу
Говорячи про розміри труб, зазвичай мають на увазі поєднання таких параметрів.
- Зовнішній діаметр – зазвичай він вказується виробником.
- Діаметр внутрішній – є важливою характеристикою для частин водопровідної системи, вимірюється в дюймах. У з’єднуються між собою труб і фітингів він не повинен відрізнятися.
- Діаметр умовного проходу (Ду) – являє собою номінальну величину, яка використовується при монтажі всіх частин водопроводу. Він є усередненим параметром, близьким за значенням до діаметру просвіту.
- Товщина стінки виробу.
- Довжина виробу.
Відповідність діаметрів труб
Досить часто водопровід являє собою комбіновану систему, що включає в себе елементи з різних матеріалів. Тут можуть виникнути труднощі, оскільки діаметр сталевих конструкцій вказується в дюймах, а пластикових виробів – в міліметрах. Для того щоб правильно підібрати потрібні розміри, можна скористатися спеціально розробленими таблицями. Якщо у вас виникне необхідність у з’єднанні сталевої частини водопроводу з пластиковими елементами, то вам допоможе таблиця відповідності діаметрів сталевих і пластикових виробів.
1 дюйм відповідає 25,4 міліметра.
Пропускна здатність водопроводу
Діаметр труб для водопроводу має прямий зв’язок з таким поняттям, як пропускна здатність. Вона визначається проходженням певного обсягу води за певний проміжок часу. Наприклад, труба, що має просвіт, рівний 25 міліметрів, може за хвилину пропустити через себе обсяг води, який досягає 30 літрів.
Пропускну здатність враховують при розрахунку розмірів деталей водопровідної системи і тиску рідини. Вона може визначатися трьома способами:
Це потрібно знати: одним з достоїнств пластикових труб, на відміну від сталевих або чавунних, є збереження незмінного значення пропускної здатності впродовж усього терміну служби.

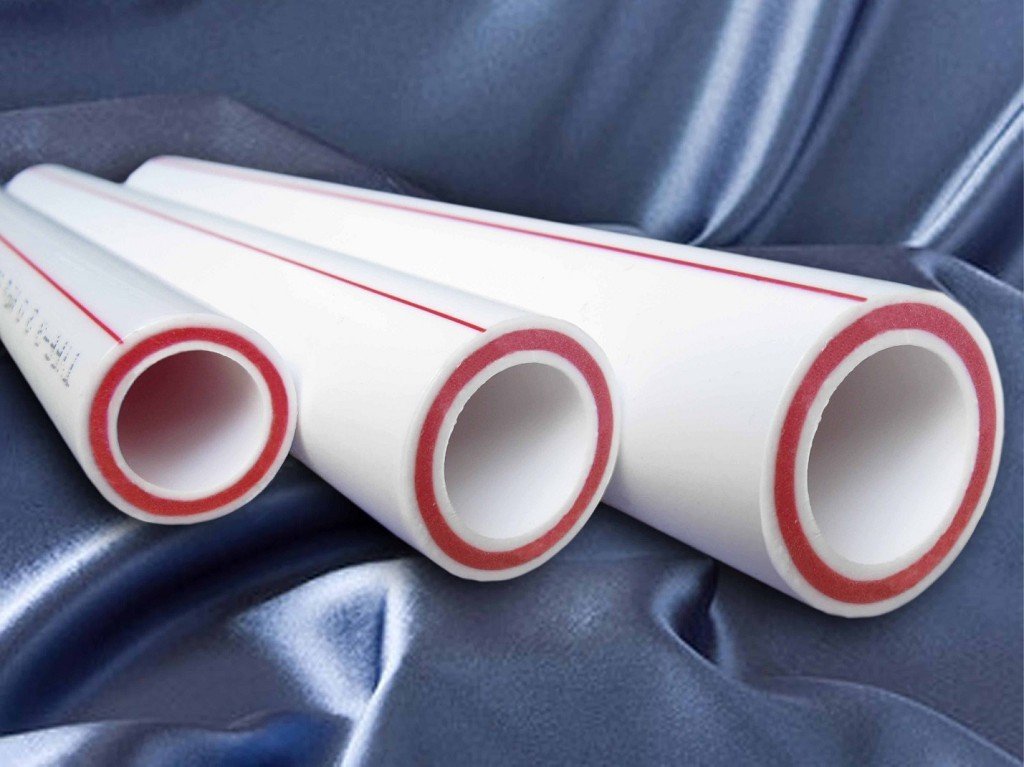

Вибір діаметра пластикових труб
Оптимальний розмір елементів водопровідної системи залежить від безлічі факторів:
- довжини водопроводу;
- кількості з’єднань і стиків;
- кількості поворотів;
- числа точок забору води;
- напору води в конкретній системі.
Гарною новиною для непрофесіоналів, що вмонтовують власний водопровід, є можливість відмовитися від складних розрахунків і скористатися типовими рішеннями.
В якості визначального параметра можна взяти довжину водопровідної системи:
- для систем, що мають довжину, що не перевищує 10 м, частіше використовують труби з просвітом, рівним 20 мм;
- для 10-30-метрових систем зазвичай беруться виробу 25-міліметрового діаметра;
- довжина 30 метрів вимагає використання 32-міліметрового діаметра.
Якщо мова йде про внутрішньо розводці, то тут все набагато простіше. Оскільки водопровід у квартирі має невелику протяжність, в більшості випадків тут підійдуть вироби з наступними внутрішніми діаметрами:
- 15 мм або півдюйма;
- 10 мм або 3/8 дюйма.
Для стояка вибирають такі розміри:
- 20 мм або 3/4 дюйма;
- 25 мм або 1 дюйм.
Більший діаметр може знадобитися у наступних випадках:
Чим загрожує неправильно вибраний розмір труб?
Якщо встановлені компоненти водопровідної системи мають невідповідний діаметр, це може викликати такі проблеми:
- Підвищений тиск у системі буде створювати додаткове навантаження, приводячи до прискореного зносу і збільшення ймовірності проривів і поломок.
- Вода в трубах буде шуміти – гудіння також викликається тиском нагнітається.
- Істотне зниження напору при заборі води на одній із точок – наприклад, при включенні душу у ванній вода з крана на кухні буде текти тонкою цівкою.
