Як паяти поліпропіленові труби: паяльник і відео в допомогу

Серед інших трубопровідних технологій найбільш популярними на сьогодні є поліпропіленові труби, що багато в чому обумовлено доступною ціною. Однак найголовнішим їх перевагою є те, що пайки поліпропіленових труб своїми руками не представляє особливих труднощів і доступна практично кожному домашньому майстрові.

Зміст статті

  • Як паяти і приєднувати поліпропіленові труби
  • Які будуть потрібні інструменти для спайки ППР елементів
  • Особливості правильної пайки поліпропіленових елементів
  • Пайка в недоступних місцях
  • Процес пайки ППР елементів за допомогою электромуфты

Як паяти і приєднувати поліпропіленові труби

Для того, щоб самостійно провести в своїй квартирі або в будинку розведення водопровідних труб, потрібно спочатку розібратися, як паяти поліпропіленові труби і усвідомити, чим різняться між собою труби для гарячої і холодної води. Різниця в ціні між такими трубами майже непомітна, а головна відмінність полягає в тому, що вони виготовлені з різних матеріалів.

Як паяти поліпропіленові труби: паяльник і відео в допомогуПоліпропіленові труби

Технологія, за якою здійснюється пайка труб, не передбачає з’єднань стиків: окремі ділянки монтуються в єдину систему за допомогою різноманітних з’єднувальних елементів. Щоб поєднати елементи в пряму лінію використовуються неизогнутые муфти, а щоб облаштувати поворот, потрібні спеціальні куточки (під 45 градусів або під прямим кутом). Якщо ж два трубопроводи повинні будуть перетинатися, потрібно обвідний елемент, вигнутий потрібним чином.

Крім цих елементів для облаштування водопроводів та систем опалення з поліпропіленових деталей використовуються трійники і різні переходи з різьбленням. Вони призначаються для установки різноманітного додаткового обладнання та підключення труб до металопластикових або іншим системам.

Використання поліпропіленових труб за призначенням має дуже велике значення, тому перед початком робіт слід розібратися, які труби призначаються для тих чи інших цілей. У продажу в сучасних магазинах можна знайти вироби трьох видів:

  • ŸPN16 (для монтажу водопроводу з холодною водою);
  • ŸPN20 (для гарячої води);
  • ŸPN25 (для монтажу систем, що використовуються для подачі дуже гарячої води). Ці труби на мові професіоналів називаються композитними і бувають двох видів: з металевої (іноді — капроновою) прошарком у своїй верхній частині, яку перед пайкою слід зчистити, або з такою ж прошарком у глибині, біля внутрішнього діаметра. Елементи останнього виду називаються незачистными і вони володіють багатьма перевагами перед своїми аналогами, нужденними в зачистці.

Які будуть потрібні інструменти для спайки ППР елементів

Різьбові з’єднання, як і зазвичай, загвинчують за допомогою перфоратора або болгарки, а безпосередньо для стиків окремих елементів потрібно спеціальний «праска» (паяльник для поліпропіленових труб), спеціальні ножиці-труборізи і, при використанні зачисних елементів, шейвер (зачистка).

Як паяти поліпропіленові труби: паяльник і відео в допомогуАпарат для пайки поліпропіленових труб

Паяльник, про який йде мова вище, має насадки різного діаметра, призначені для труб, що відрізняються між собою за цим же параметром. Насадка складається з двох частин, одна з яких прогріває перехідник зсередини, а інша — нагріває зовнішню частину елемента.

Особливості правильної пайки поліпропіленових елементів

Для тих, хто вирішив розібратися, як правильно паяти поліпропіленові труби, відео, розміщене на цій сторінці, крок за кроком продемонструє цей процес і роз’яснить основні нюанси і тонкощі. Для початку слід надіти на паяльник потрібні насадки (одну чи кілька одночасно), підключити пристрій до електромережі, встановити потрібний режим нагріву (зазвичай для пайки елементів з цього матеріалу досить 250-300 градусів Цельсія). Точна температура безпосередньо залежить від погоди і параметрів труби. Далі слід почекати, поки на термостаті не спалахне зелена лампочка, що сигналізує, що прилад достатньо прогрілося. Насадкам для нагріву потрібно більше часу, ніж жалу паяльника, тому після включення лампочки рекомендується почекати ще 5-7 хвилин.

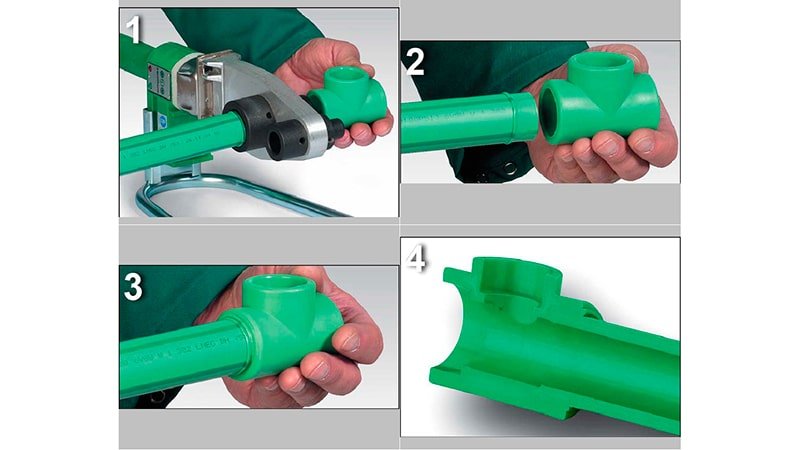

Як паяти поліпропіленові труби: паяльник і відео в допомогуПорядок роботи по пайці поліпропіленових труб

Щоб паяти труби без помічників, ручку приладу фіксують на підлозі однією ногою, а елемент трубопроводу і потрібний фітінг беруть руками і, докладаючи зусилля, вдавлюють їх в насадку з протилежних сторін. Коли обидві деталі повністю цілком увійдуть до неї, чекають 5 секунд і дістають їх.

Дуже важливо не перегріти і не недогріть елементи. Якщо вони недостатньо прогріються, стик буде неякісним і існує велика ймовірність того, що він буде протікати під час експлуатації. Якщо ж трубу перегріти, її внутрішній діаметр може виявитися наглухо запаяним, а знайти це місце серед інших стиків буде вельми складно. Після того як обидві деталі зняті з приладу, їх тут же зістиковують між собою і з зусиллям тримають, поки матеріал не затвердіє до потрібної консистенції. Час паяння становить 10-15 секунд, але може варіюватися залежно від параметрів елемента.

Слід дуже ретельно стежити за тим, щоб після з’єднання стику не рухати його і ні в якому разі не прокручувати. Навіть невелике зміщення деталей під час застигання поліпропілену призводить до порушення герметичності і подальшому протіканню шва.

Герметичність отриманого шва багато в чому залежить від того, наскільки добре стик був очищений від бруду, пилу і вологи. Воду видаляють за допомогою сухого шматка тканини, а пил і бруд повністю відчищають. Цим процесом не варто нехтувати: при закипанні випарувалася вода може пробити в шві отвори, яких цілком досить, щоб він при експлуатації почав протікати. Така ситуація нерідко виникає під час ремонту вже готового водопроводу, оскільки вода, що стоїть в трубах, може перешкодити якісної пайку. Досвідчені майстри знають єдине можливе рішення цієї проблеми: вони заштовхують в трубу м’якушка хліба, який не пропускає воду протягом тієї єдиної хвилини, яка потрібна для пайки. Пізніше, коли у водогін подається вода, м’якуш розчиняється і без праці виходить з якого-небудь змішувача.

Як паяти поліпропіленові труби: паяльник і відео в допомогуПайка труб своїми руками

Ще один важливий нюанс полягає в правильній різання і зачистки труб. Зробити зачистку досить просто: вона має конструкцію, що не дозволяє зняти більше, ніж потрібно, з верхнього шару виробу. Однак для того щоб навчитися правильно працювати ножицями, потрібен деякий час і кілька пробних розрізів. Щоб стик був якісним, зріз повинен бути ідеально рівним. Дешеві ножиці в більшості випадків роблять його кривим, що при подачі води під сильним нагріванням з великою ймовірністю призводить до розривів.

Для нарізки труби застосовують кругові рухи, спочатку натискаючи на ручку труборезов легко, щоб вони тільки врізалися в тіло елемента, після чого провертаючи їх навколо нього так, щоб дорізати його тіло до кінця. Тільки при такій порізки можна надійно спаяти поліпропіленові елементи і отримати якісний стик, який прослужить довгі роки.

Пайка в недоступних місцях

Під час зварювання з’єднувальних деталей і вузлів у місцях, доступ до яких утруднений, слід починати процес з найбільш проблемних ділянок. Для пайки в таких місцях рекомендується застосовувати американку. Для цього потрібні:

  • Ӱприбор для запаювання (паяльник або праска) з насадками (стрижневим апаратом або электромуфтой);
  • Ӱножницы-труборізи (досвідчені майстри обрізають елементи ножівкою або болгаркою, але після цього потрібно ретельно зачистити обрізані краї);
  • Ӱзачистка, торцеватель або шейвер (для армованих труб з скловолокна такий інструмент не потрібен).

Також для монтажу потрібні будуть ключі (для загвинчування) та інші монтажні інструменти.

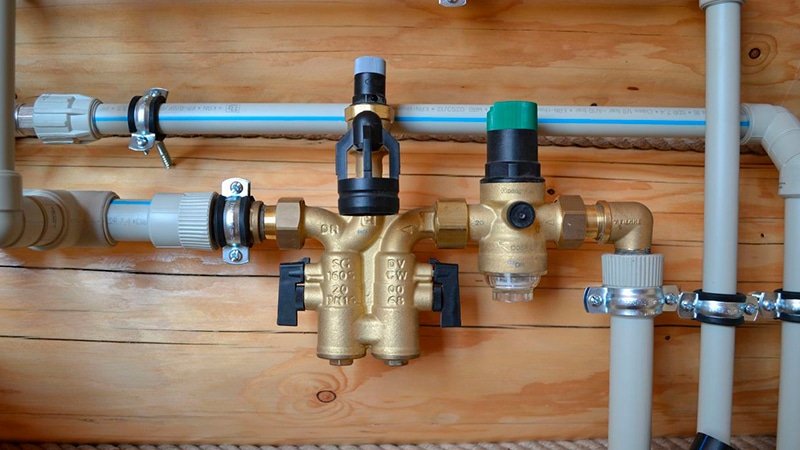

Як паяти поліпропіленові труби: паяльник і відео в допомогуМонтаж і приєднання поліпропіленових труб

Незалежно від того, який паяльник буде використовуватися, елементи з’єднуються через такі деталі, як:

  • Ӱмуфты;
  • Ӱшаровые крани;
  • Ӱуголки 90 або 45 градусів;
  • Ӱфитинги;
  • Ӱрезьбовые перехідники;
  • Ӱтройники і т. д.

Процес пайки ППР елементів за допомогою электромуфты

Електромуфта на сьогоднішній день є найпоширенішим приладом для паяння труб. «Праска» досить простий у застосуванні, якщо знати його особливу технологію. Перед підключенням апарату до мережі слід переконатися, що для маневрування вистачить вільного місця: майстрові і його руху нічого не повинно заважати. Температура в приміщенні, де будуть проводитися роботи, не може бути менше +10 градусів, оскільки в такому випадку неможливо встигнути надійно зафіксувати ділянки.

Паяльник розташовується далеко від легкозаймистих предметів на твердій і рівній поверхні. Спочатку споюють великі вузли або ланцюга елементів, які можна вмонтувати в стінку, а всі інші стики паяють на вазі. Щоб точніше уявити собі план дій, рекомендується заздалегідь скласти креслення.

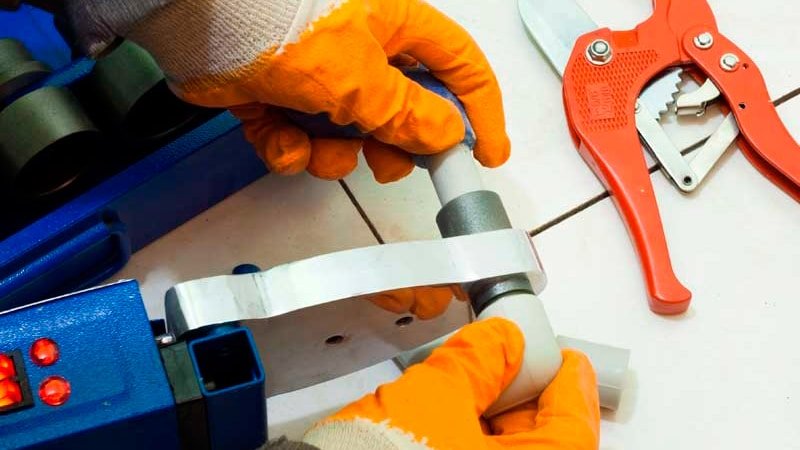

Як паяти поліпропіленові труби: паяльник і відео в допомогуПроцес пайки поліпропіленових труб

Перед нагріванням слід перевірити, чи стикується муфта з ППР елементом. У разі позитивного результату, слід замінити виділені елементи, оскільки досягти якісного з’єднання в такому разі не вдасться: воно все одно почне протікати. Для отримання кращого результату досвідчені майстри рекомендують купувати деталі, випущені одним і тим же виробником.

Розрізати поліпропіленові труби на ділянки потрібної довжини найкраще труборезами, а армовані елементи краще ріжуться болгаркою. Важливо домагатися розрізу точно під прямим кутом. Після цього поверхню елемента зачищають від нерівностей і одягають на прилад насадку потрібного розміру.

Регулятор температури паяльника встановлюють на 260 градусів (на дорогих, професійних апаратах температура встановлюється сама, але тільки після того, як зазначений діаметр поліпропіленового елемента). Коли прилад розігріється до потрібної температури, спалахне зелена лампочка. Дешеві паяльники нагріваються близько 15 хвилин, а дорогі — дещо швидше.

Після цього на надягають насадку потрібний елемент і фітінг. Теорія говорить, що робити це слід по черзі, але це мало у кого виходить, тому краще одягати відразу обидві деталі, вставши для зручності на коліна і затиснувши паяльник між ногами.

В залежності від розміру вихідних деталей, прогрівання фітинга і інших елементів вимагає певної кількості часу:

  • Ÿ16-20 — протягом 5 секунд;
  • Ÿ25-34 — 8 секунд;
  • Ÿ40 — 12 секунд.

Вставляють поліпропіленовий елемент в насадку до самого кінця. Щоб бути впевненим, можна відзначити потрібне місце олівцем. При розігріві допустимі тільки дуже незначні повороти елементів, інакше стик вийде неякісним. Після нагріву спочатку знімають сам елемент, а потім фітінг, з’єднують їх і нерухомо фіксують на 20 секунд. Важливо, щоб час від зняття з елементів приладу до їх з’єднання не перевищувало 5 секунд, інакше стик швидко почне протікати.

Як паяти поліпропіленові труби: паяльник і відео в допомогуПравильна пайки поліпропіленових труб

У випадку, якщо необхідно спаяти три або більше елемента, які закріплені в трубопроводі (наприклад, вставити у вже вмонтовану трубу фітінг, попередньо розрізавши її), слід діяти за таким алгоритмом:

  • Ÿ розмітити трубу і розрізати її по розмітці;
  • Ÿ подбати, щоб кран фітинга добре відкривався і закривався;
  • Ÿ спаяти з одного боку фітинг з ППР елементом;
  • Ÿ перед початком спайки з іншого боку, розігріти кран, а потім основний елемент;
  • Ÿ зістикувати ділянки.

В даному випадку ланцюг буде спаюватися на вазі, і щоб було зручніше розігрівати фітінг, на паяльник рекомендується натиснути ножицями або іншими підручними засобами.

Спочатку поліпропіленові елементи горизонтально фіксують кліпсами, а вертикально — трубними хомутами.

По закінченні зварювання поверхні всіх насадок слід протерти спиртом або іншим знежирювачем, щоб видалити залишки матеріалу.

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Порядок роботи по пайці поліпропіленових труб

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Процес пайки поліпропіленових труб

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Пайка труб своїми руками

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Апарат для пайки поліпропіленових труб

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Правильна пайки поліпропіленових труб

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Монтаж і приєднання поліпропіленових труб

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Поліпропіленові труби

Як паяти поліпропіленові труби: паяльник і відео в допомогу

Як правильно спаяти поліпропіленові труби
