Як класти тепла підлога, які інструменти та матеріали види для різних видів

В будинку або квартирі у приміщеннях з підвищеною вологістю, таких як кухня і ванна, в якості підлогового покриття застосовують підлогову плитку. Але кахель або керамограніт не розташовують до ходіння босоніж – такі підлоги холодні. На щастя технології зробили крок далі використання килимів і доріжок. Постановка питання як класти тепла підлога означає вибір відповідних матеріалів, що сприяють привнесення тепла в приміщення з плиткою. Якщо у власника квартири є первинні навички оздоблювальних робіт і розуміння основ електробезпеки, змонтувати тепла підлога своїми руками під плитку цілком реально. Для тих, кому ближче робота з трубопроводами можуть взятися за варіант теплої підлоги на водяній основі.

Етапи укладання теплої підлоги

Зміст

  • 1 Етапи укладання теплої підлоги
    • 1.1 Підготовка поверхні
    • 1.2 Інструменти та матеріали
    • 1.3 Укладання утеплювача
    • 1.4 Укладання нагрівальних елементів
    • 1.5 Монтаж терморегулятора
    • 1.6 Перевірка працездатності системи
    • 1.7 Укладання покриття
  • 2 Нюанси монтажу в залежності від виду теплої підлоги
  • 3 Варіанти укладання труб
  • 4 Відео

Види електричного теплого статі:

  • на основі прокладки кабелю;

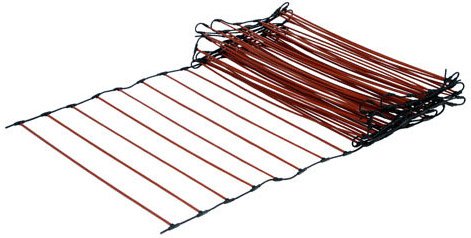

  • стрижневий з інфрачервоним випромінюванням;
  • матовий тип;

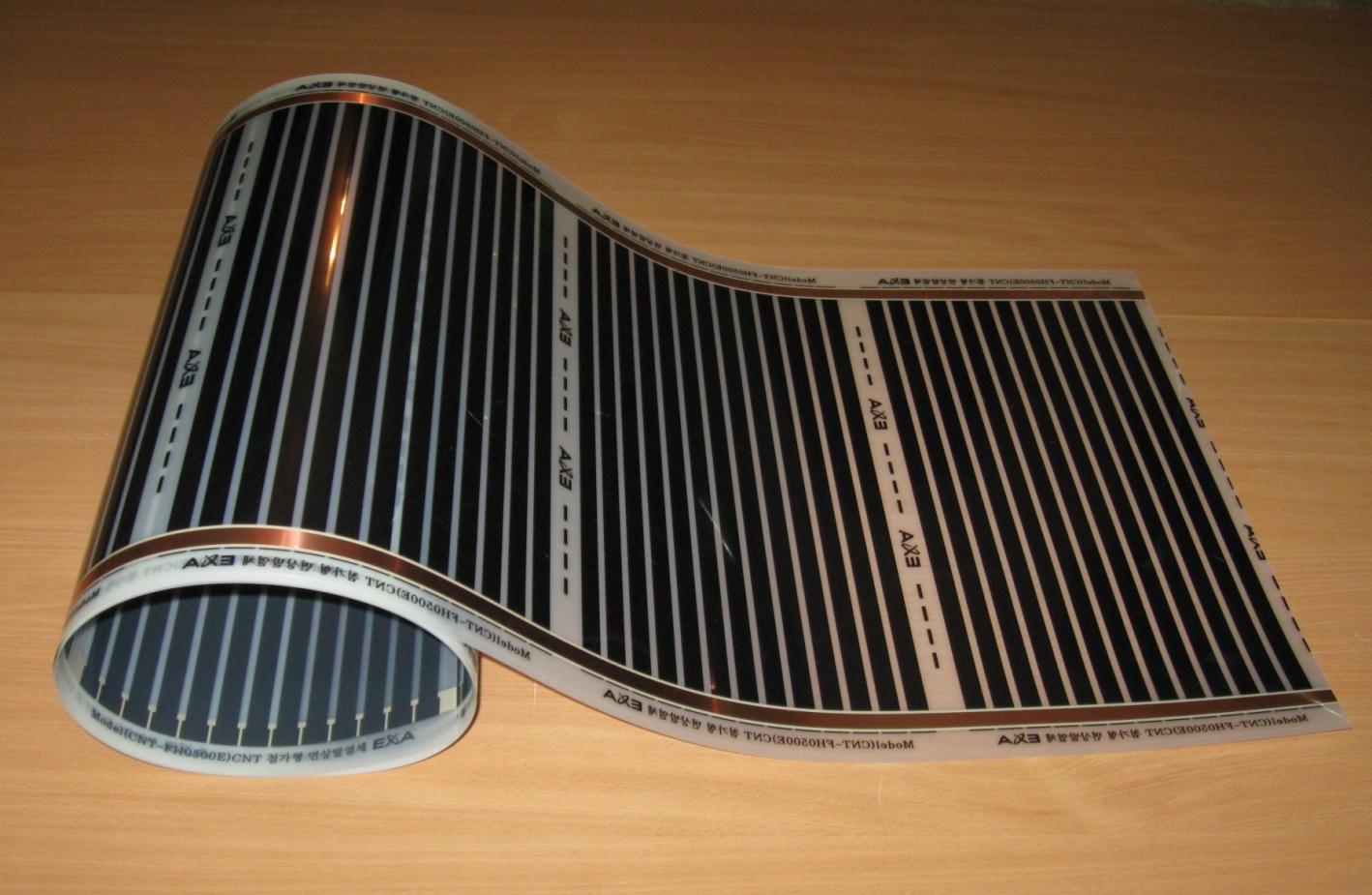

  • інфрачервоний в плівці.

24040bd07db7a3d4210aabeb7734ab07 Як класти тепла підлога, які інструменти та матеріали види для різних видівМатовий
4c97015882105dfc5c54231c6aac266f Як класти тепла підлога, які інструменти та матеріали види для різних видівПлівкова
fe5b3922cdae3bacb151ebb47e7e77a3 Як класти тепла підлога, які інструменти та матеріали види для різних видівСтрижневою
69b9e60925eab5dabf63922b833fdd94 Як класти тепла підлога, які інструменти та матеріали види для різних видівКабельний

Альтернативний вид теплої підлоги – водяний, заснований на підключення до системи гарячого водопостачання. Монтаж теплої підлоги під плитку незалежно від виду, який планується встановлювати, передбачає проходження обов’язкового алгоритмом дій, що вимагає неухильного дотримання, перш ніж кладуть декоративну підлогову плитку.

Підготовка поверхні

На даному етапі ремонтних робіт для теплої підлоги необхідно, щоб була здійснена установка віконних і дверних пакетів, повністю поштукатурені стіни, розмічена висота фінального декоративного покриття. Каналізаційні системи, водопостачання і точки підключення електроживлення повинні бути проведені перш, ніж зробити теплу підлогу.

Потрібно підготувати підставу під укладання теплої підлоги під плитку своїми руками:

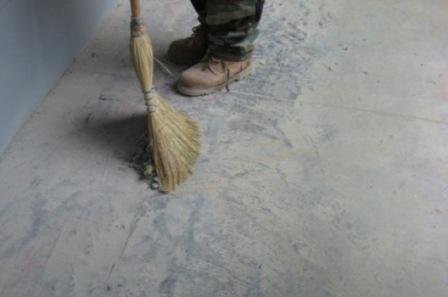

  • здійснити ретельне очищення поверхні;
  • укласти шар ізолюючого матеріалу і гідроізоляцію.

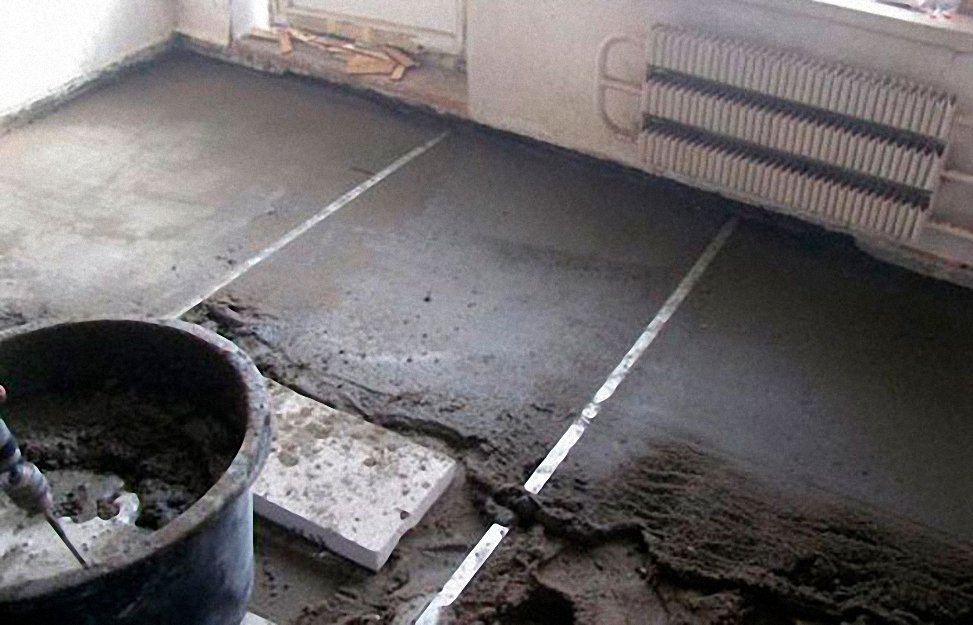

За допомогою рівня перевіряється наскільки рівна поверхня для теплої підлоги, при сильному нахилі в кілька сантиметрів чорнову підлогу вирівнюють за рахунок нової стяжки. Якщо цього не зробити, то покладений нагрівальний елемент в підсумку виявиться під стяжкою різної товщини, і приміщення буде прогріватися нерівномірно. Повністю позбавляються від старого підлогового покриття, видаляють стару стяжку начисто.

216e66647bda8fbaacf189a95f3ebf8e Як класти тепла підлога, які інструменти та матеріали види для різних видівПри необхідності робиться стяжка
48209a1d3e151e8c29e27def86184e32 Як класти тепла підлога, які інструменти та матеріали види для різних видівОчищення поверхні

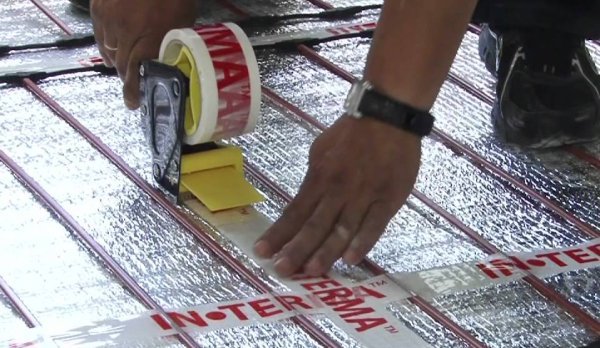

Другим кроком підготовчої роботи буде укласти гідроізоляційний матеріал. Плівка викладається безпосередньо на чорнову підлогу з утворенням 12-15 см нахлеста. Гідроізоляцію біля стіни підвертають, а надлишки акуратно зрізують за фактом здійснення укладання. Місця стиків ретельно проклеюють будівельним скотчем. Ці маніпуляції потрібні, щоб уберегти тепла підлога електричний від проникнення вологи з нижче розташованих будівельних перекриттів або приміщень, з підвалу, якщо будинок стоїть безпосередньо на ґрунті.

5bcf132d7795c3e2fd24b0094ab3f5ed Як класти тепла підлога, які інструменти та матеріали види для різних видівУкладання теплоізолюючого матеріалу

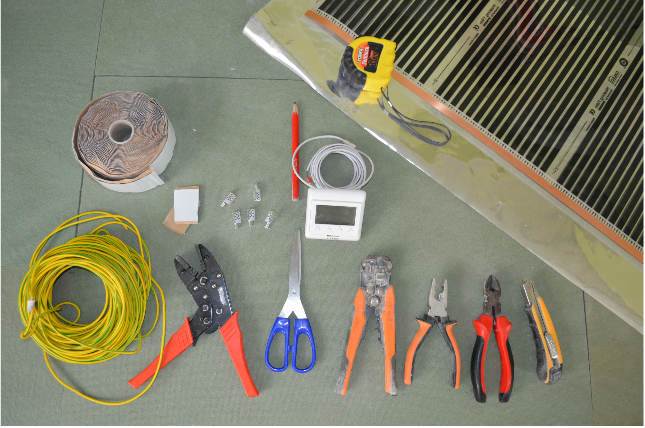

Інструменти і матеріали

Перед тим як класти тепла підлога виконується вирівнювання чорнової підстави і його гідроізоляція. Для монтажу теплої підлоги потрібні:

  • плівка гідроізоляційна;
  • теплоізоляційний матеріал по вашому розсуду;
  • демпферна стрічка;
  • матеріал для бетонної стяжки, якщо потрібно вирівняти поверхню.

Тепер перейдемо до матеріалів та інструментів в залежності від обраного під кахель варіанти для теплої підлоги.

Тип теплої підлогиНеобхідні матеріалиІнструментиВодяна тепла підлогаВодяна підлога
  • армуюча стрічка для кріплення труб;
  • демпферна стрічка;
  • колектор;
  • розчин для стяжки;
  • змішувальний вузол;
  • теплоізоляційний мат – екструзійний пінополістирол або піноплекс (може замінюватися мультифольгой або плівкою);
  • труби.
  • газова пальник;
  • труборіз;
  • різак для металопластикових труб.
Електрична тепла підлогаІнфрачервоний в плівці
  • контактні затиски;
  • необхідно ретельно ізолювати місця зчленування проводів з контактами;
  • при монтажі під керамограніт або плитку використовуйте плівку, вироблену з поліетилену, СМЛ і спеціальний клейовий склад;
  • рулон плівкового підлоги в необхідній кількості;
  • скотч будівельний;
  • теплоізоляційна основа і відбиває тепло підкладка для мінімізації тепловіддачі на будівельні конструкції і перекриття;
  • термодатчик;
  • терморегулятор;
  • електропроводка.
  • викрутки;
  • перфоратор.
  • плоскогубці (пасатижі);
  • розвідні і гайкові ключі;
  • рулетка;
  • рівень;
  • шлифмашина (болгарка) з набором дисків.
Матовий
  • датчик температури;
  • клей (мастика) або розчин для виготовлення стяжки з урахуванням обраного типу декоративної плитки;
  • теплі мати;
  • терморегулятор;
  • трубка мідна або пластикова з гофрованими стінками діаметром 9-16 мм;
  • електричні дроти.
На базі прокладеного кабелю
  • кабель електричний;
  • клей плитковий;
  • розчин для пристрою стяжки;
  • з’єднувальні муфти;
  • будівельний скотч;
  • температурний регулятор;
  • теплоізоляція з відбиваючим ефектом фольгованого покриття;
  • термодатчик;
  • настановна трубка для термічного датчика гофрована.
Стрижневий з інфрачервоним випромінюванням
  • з’єднувальні проводи;
  • стрижневий підлогу;
  • будівельний скотч (можливо використовувати дюбель гриб);
  • теплоізоляційний матеріал з фольгованим шаром відбивачем;
  • терморегулятор з датчиком температури;
  • термоусадочні трубки.
  • муфти гелеві;
  • розчин для заливки стяжки або клей для плитки.

За винятком інструментарію, що застосовується при роботі з трубами інші предмети становлять універсальний набір для тих, хто планує встановити теплу підлогу. Також потрібно подбати про інструменти для укладання плиткового покриття – шпателях.

84c34dfd4da5e9521e9208efb6ad442f Як класти тепла підлога, які інструменти та матеріали види для різних видівІнструменти

Укладання утеплювача

Як зробити теплу підлогу в будинку, виключивши зайвий витрата джерела енергії? Для цього перед тим як монтувати нагрівальні елементи на підготовлену основу укладають теплоізоляційний шар.

Технологія дозволяє обійти цей етап. Відмовившись від утеплювача для теплої підлоги, ви скоротите кількість операцій, матеріальні і фінансові вкладення, тимчасові ресурси. Такий підхід виправданий, якщо кімната є внутрішньою у приміщенні з хорошою теплоізоляцією, а опалення за допомогою підлоги проводиться виключно періодично. Теплоізолюючий шар створить ефект термоса. Тепло буде залишатися в межах приміщення, що обігрівається. Витрата тепла за рахунок віддачі на будівельні конструкції і перекриття блокується за рахунок екрану.

Для скорочення витрат електроенергії потрібно, щоб утеплювач укладали навіть у давно заселеному будинку. Якщо ж будинок тільки будується, дізнайтеся про застосовувані способи теплозбереження.

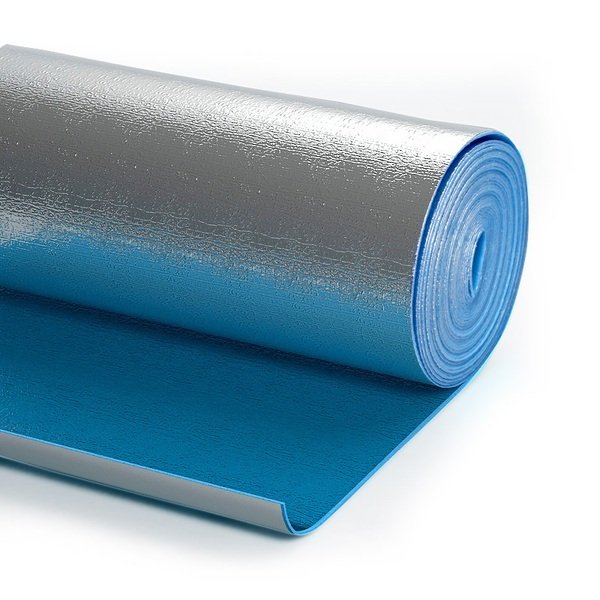

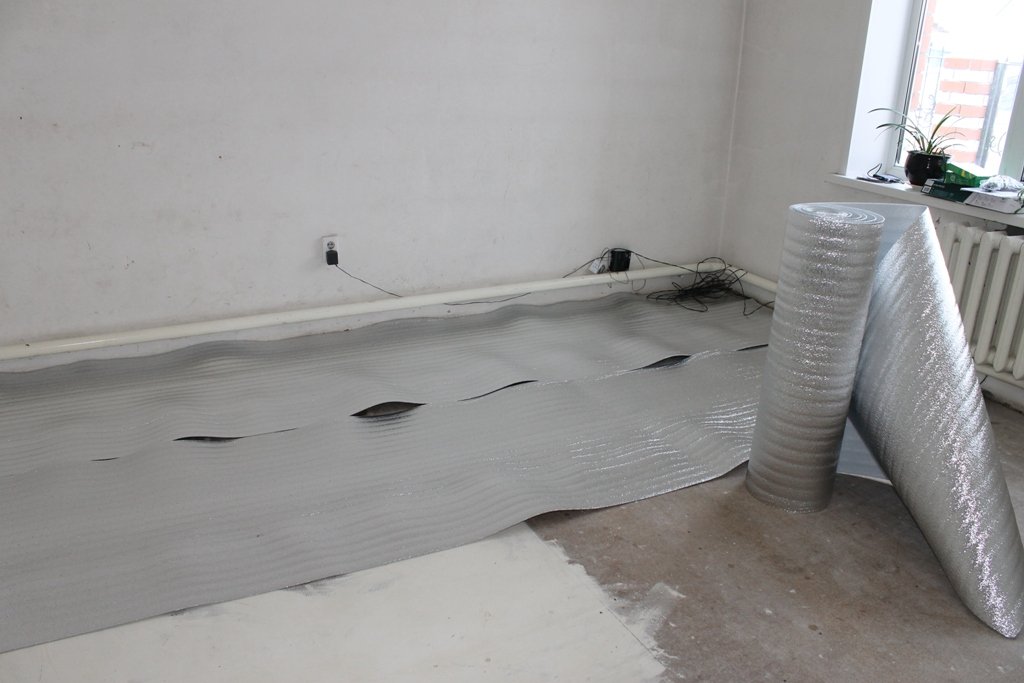

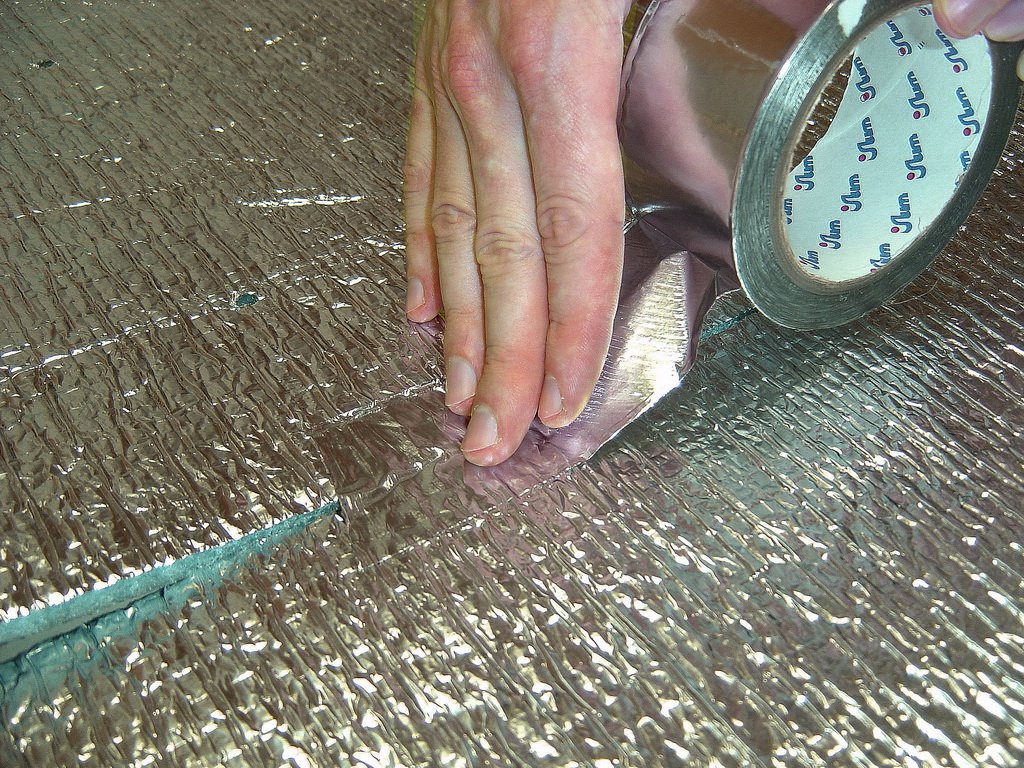

Теплоізоляційне покриття укладається на чисту основу. Утеплювач може поєднувати відображають і ізолюючі характеристики, або шари можуть випускатися виробником окремо. Пенофол – досить затребуваний на ринку матеріал, який поєднує обидві нас цікавлять функції. Матеріал продається в широких рулонах, легко кроїться. Фольгована сторона укладається наверх. Скріплення країв і основи утеплювача здійснюється монтажним скотчем – фрагменти якісно з’єднуються в єдиний шар.

8dbddd5fbcd4ea185e593a65e6fe374e Як класти тепла підлога, які інструменти та матеріали види для різних видівПенофол
fbed168d018e3bb3c93e5f932df3a5f1 Як класти тепла підлога, які інструменти та матеріали види для різних видівМатеріал укладається фольгированной стороною вгору
289ca2bd6be73c70d0f95b9276062bc9 Як класти тепла підлога, які інструменти та матеріали види для різних видівДля скріплення листів використовується монтажний скотч

Укладання нагрівальних елементів

При відсутності теплоізоляції, коли в основі тільки бетонна плита, її поверхня по закінченні очищення та виконання стяжки обробляється грунтующим складом, щоб всі робочі поверхні максимально ефективно взаємодіяли з клейовим складом.

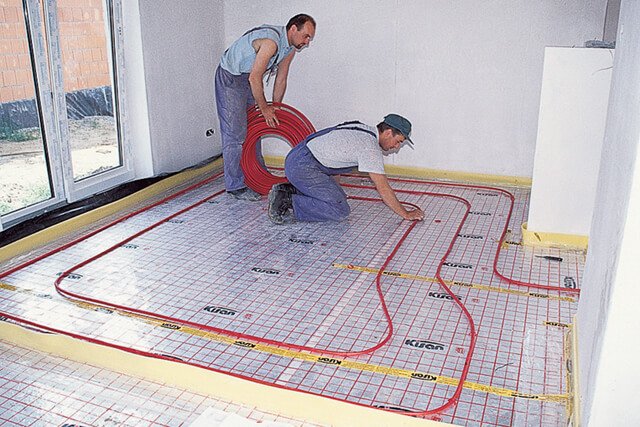

Далі на ґрунтовану поверхню викладається нагрівальний елемент – кабель, мати, труби. Кожен варіант передбачає витримувати певну відстань між нагрівальними елементами. Пам’ятайте, не можна прокладати кабель занадто близько або щоб він перетинався – це може привести до перегріву ділянки або замикання. Викладка здійснюється рівномірно по всій площі приміщення за винятком місць займаних громіздкою меблями або іншим опалювальним обладнанням.

Электрожидкостные модулі або при влаштуванні теплої підлоги, в основі якого інфрачервона плівка, використовують для фіксації до покриття екрану тепловідбивача скотч. Цього достатньо, для забезпечення статичності викладки, а після затвердіння фіксує стяжки фіксатором стає будівельна суміш.

c2177d1a59ffffba7aadb3524deffcee Як класти тепла підлога, які інструменти та матеріали види для різних видівПри укладанні кабелю важливо щоб він не перетинався

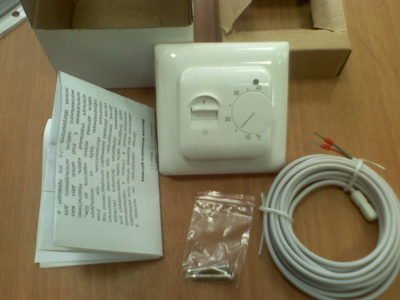

Монтаж терморегулятора

Датчик температури монтується між теплорегулюючі пристроєм і нагрівальним елементом. Корпус датчика забирається всередину гофротруби. Провід прокладається від датчика до корпусу терморегулятора. При фіксації проводів до терморегулятора уважно стежте за коректністю з’єднання. Ретельно дотримуйтесь схемою підключення.

Як покласти тепла підлога під плитку без терморегулятора? Це все одно, що відкрити кран і дозволити безконтрольний витрата води. Вибираючи регулятор, ознайомтеся зі специфікою пристрою в інструкції моделі. Вивчіть спосіб зняття лицьовій панелі управління. Якщо провести процедуру некоректно, прилад можна безповоротно пошкодити.

1ce8866c33b9a2a934c96902c15a55c5 Як класти тепла підлога, які інструменти та матеріали види для різних видівУ комплект до терморегулятора входить датчик температури, монтажна коробка, клеми, інструкція по монтажу та експлуатації

Монтажна коробка може кріпитися безпосередньо на стіну або розміщуватися в заздалегідь підготовленому поглибленні в товщі стіни. Оптимальна висота від підлоги коливається в межах від 60-100 див. Термостат розташований якомога ближче до розташування розетки електроживлення. Щоб терморегулятор був розташований рівне, скористайтеся рівнем.

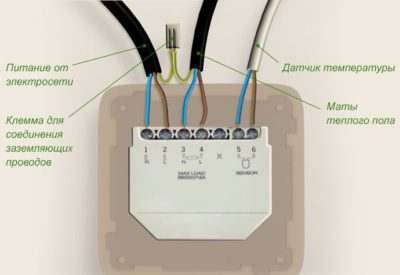

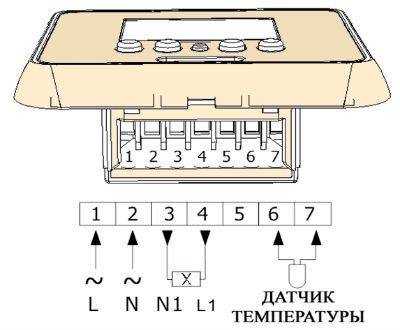

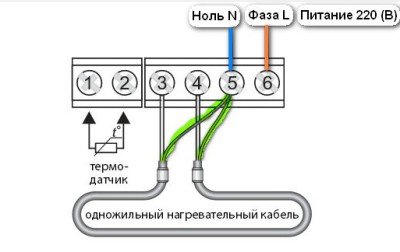

Далі розбираємося з проводами живлення. Визначте, скориставшись індикатором:

  • фазний провід (темного коричневого кольору);
  • провід з робочим нулем (синій колір);
  • заземлюючий провід.

Зробіть завмер між фазою і нулем за допомогою тестера – повинно бути напруга рівна 220 В.

6f9f90b35a826fdd8fc3573a6d052d99 Як класти тепла підлога, які інструменти та матеріали види для різних видівЗагальна схема підключення термостата

На даному етапі може виникнути ситуація перешкоди. Ніяких примусових силових впливів, інакше ризикуєте пошкодити крихкий прилад. Пристрій акуратно поміщається всередину монтажної коробки. Проблема може полягати в невдалому розташуванні проводів або зайва довжина використовуваної гофротруби. Усуньте недоліки і введіть терморегулятор всередину монтажного короба. Маркування «sensor» — це клеми для кріплення дроту від температурного датчика. Контакт фазного проводу маркується літерою «L», а для нуля – «N».

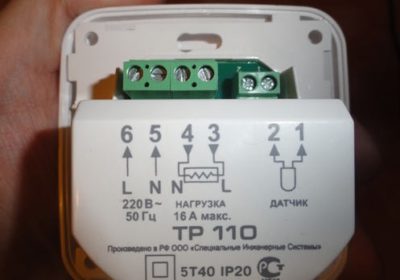

Встановіть лицьову панель управління, зробіть кріплення гвинтами. Після установки терморегулюючого пристрою увімкніть його. Виставите необхідний температурний режим і перевірте роботу підлоги в тестовому режимі. У програмованих термостатів перевірте якість роботи в добовому режимі.

4fd411093c6355c27e0ae649807117dd Як класти тепла підлога, які інструменти та матеріали види для різних видівДва світло-зелених дроти через клему РЕ з’єднуються з контуром заземлення
14f1e4aa17b368b420e1761d3e847433 Як класти тепла підлога, які інструменти та матеріали види для різних видівПідключаючи термостат, керуйтеся схемою підключення, зображеної на корпусі приладу
96255f1b6446a2ffd9460e1847490041 Як класти тепла підлога, які інструменти та матеріали види для різних видівСхема підключення двожильного кабелю до термостата
2335c702a92213e069912a296749a093 Як класти тепла підлога, які інструменти та матеріали види для різних видівСхема підключення одножильного кабелю до термостата

Перевірка працездатності системи

Для перевірки ефективності роботи системи проводять тестування. Створюються оптимальні умови за рахунок регулювання автоматизованих ресурсів, паралельно здійснюються заміри спеціальними приладами струмів споживання, знімаються дані показань електролічильника. Всі свідчення повинні відповідати технічним нормам, заявленим виробником у супровідній документації.

Сукупна конструкція теплої підлоги є багатошаровою системою, куди включена, у тому числі укладання плитки на теплу підлогу. Спільне функціонування кожного шару забезпечує комфортні умови всередині кімнати і тривалий експлуатаційний термін. Якщо монтаж виконаний з дефектами загальний ККД системи буде серйозно знижуватися.

Перш ніж подавати електрику після висихання фіксує стяжки перевірте роботу захисних пристроїв — пристрої захисного відключення (УЗО) і автоматичного вимикача. У разі, якщо в процесі укладання підлогової плитки була пошкоджена електроізоляція або монтаж здійснили з порушеннями – ці кошти допоможуть запобігти неприємні наслідки витоків і коротких замикань.

Укладання покриття

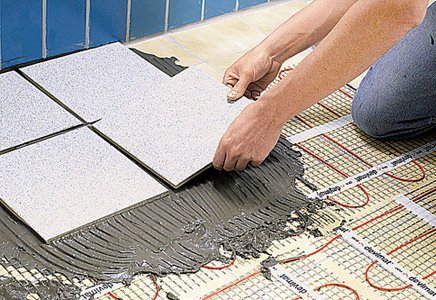

Укладання плитки на теплу підлогу виконується після нанесення фіксує стяжки. Майстри з досвідом можуть спробувати поєднати фіксацію і викладку підлогового покриття. Це рішення може зустріти перешкоду з точки зору відмінностей товщини стяжки для різних теплоносіїв:

  • кабелі та електричні нагрівальні модулі з рідким середовищем – вимоги від 5 см і більше. Такий шар вимагає більше часу на прогрів, але при цьому краще зберігає тепло і повільніше охолоджується;
  • термоматы з прокладеним кабелем менш вимогливі до товщині стяжки. Необхідний рівень може значно варіюватися. Все залежить від виробника;
  • інфрачервона (ІЧ) плівка – найтонший шар, починаючи від 2 див. В разі ІК воліють укладати плитку безпосередньо на свіжу стяжку в один захід.

В процесі потрібно застосовувати спеціалізовані склади, призначені для укладання плиткового покриття на підлогу з підігрівом. Розчин розподіляється безпосередньо по прокладанні нагрівальних елементів. Для зручності використовують широкий шпатель з хвилеподібним краєм.

При викладенні користуються вкладками хрестиками для рівних проміжків, контролюють рівнем забезпечення горизонтальної поверхні. Викладка здійснюється за напрямком від дальньої стіни до виходу, щоб не порушити вже викладене покриття. Нагадуємо: остаточно стяжка твердне після закінчення 28 діб. До повного закінчення процесу потрібно ізолювати покриття від механічних навантажень, протягів і вологи.

a2aaf85f9edaa0940d7a3ac63e126613 Як класти тепла підлога, які інструменти та матеріали види для різних видівУкладання плитки на теплий пол

295adb364a1f5b494d2259c9bf14b148 Як класти тепла підлога, які інструменти та матеріали види для різних видів

Нюанси монтажу в залежності від виду теплої підлоги

Так як існує кілька типів підлоги з підігрівом, кожен варіант має свої тонкощі, незважаючи на удаваний однаковим алгоритм монтажу. Ці нюанси можуть серйозно вплинути на загальний ККД готової системи:

  • при монтажі слід враховувати, що від типу нагрівального елемента залежить товщина верхнього шару стяжки. Чим він більше, тим довше система прогріває площа підлоги, але також довше зберігає тепло і остигає;
  • плівковий інфрачервоний варіант укладається на суху підставу;
  • при розкрої термоматов з уже прокладеним кабелем провід пошкоджувати (різати) не можна. Провадиться розкрій тільки підстави, а кабель залишається цілим;
  • при влаштуванні водяної підлоги труби кріпляться на армуючу сітку з допомогою кліпс або інших кріплень;
  • якщо планується робити теплу підлогу на мансарді, лоджії, то проводиться окреме відгалуження труб, так як такі приміщення вимагають більшого споживання тепла і при поєднаному варіанті залишать основну кімнату холодною;
  • монтаж труб здійснюється від периферії (стін) до центру приміщення для рівномірного прогріву приміщення при проходженні води по трубах.

При виборі конкретного варіанта теплої підлоги необхідно ретельно вивчити технічні характеристики і вимоги до укладання, щоб опалювальний підлога повністю виправдав ваші очікування.

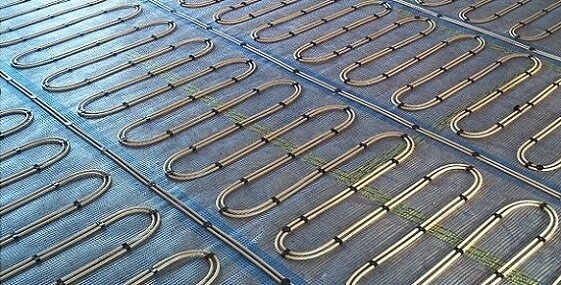

Варіанти укладання труб

Підлогу опалювальний за рахунок подачі гарячої води має свою специфіку. На відміну від елементів, що нагріваються електричним струмом, труби по мірі проходження рідини забирають частину тепла. Тому при монтажі теплої підлоги цю особливість важливо враховувати. В першу чергу необхідно забезпечити прогрів периферії приміщення. Використовуються 3 основні схеми прокладки труб:

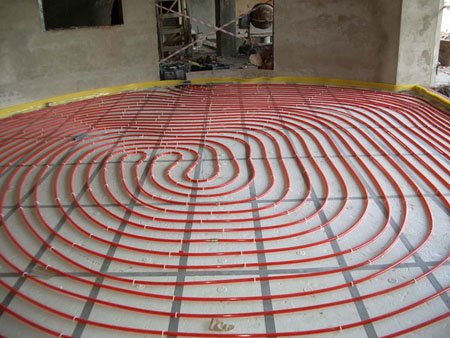

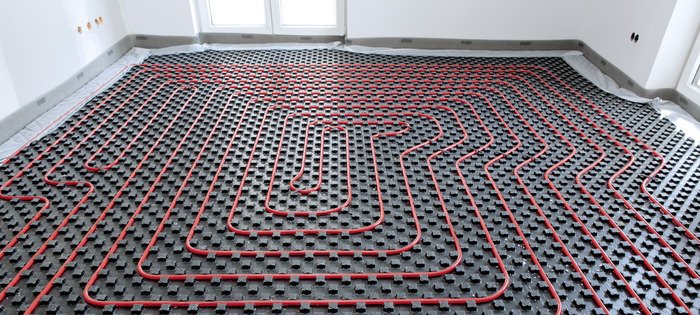

  • равлик — витки прокладаються по периметру, поступово звужуючись до центру приміщення. Трубопровід укладається через ряд залишаючи простір для протягу зворотного ходу;
  • змійка — труба в такому теплому підлозі йде по периметру зовнішніх стін, після простягається хвилеподібно від стіни до стіни;
  • комбінований — застосовують при приміщеннях зі складною геометрією – частина викладається по спіралі, інша – хвилеподібно.

Також потрібно пам’ятати, що такий теплий пол передбачає розміщення бойлера, насоса, теплообмінника, що забезпечують правильну і рівномірну подачу води по трубах теплої підлоги.

05f325ad1470f97a6f034d6d1e26016b Як класти тепла підлога, які інструменти та матеріали види для різних видівЗмійка
3f67092d8f9f0774996aa26c75513b6c Як класти тепла підлога, які інструменти та матеріали види для різних видівРавлик

Відео

На відео показані етапи укладання теплої підлоги.
