Встановлюємо розетки у ванній: зручно і безпечно

Із-за специфіки приміщення і підвищеного рівня вологи, електропроводка у ванній і туалеті потребує особливої уваги. З точки зору технологічних норм щодо ризику ураження струмом ванна кімната відноситься до небезпечних приміщень. Виходячи з цих міркувань, раніше у ванній встановлювалася одна розетка у двері. Але нові технології диктують свої правила і розетка необхідна не тільки для фена і бритвеного верстата, але і для бойлера, гідромасажної ванни, пральної машини. При виникненні необхідності заміни електропроводки та встановлення розеток, монтажні роботи можна провести своїми руками. Щоб нова розетка не стала джерелом проблем, скористайтесь навчальними фото і відео.

Зміст

Місце для розетки у відповідності з нормами
Що кажуть правила
Встановлення розетки на гіпсокартон
Встановлення розетки в бетонну стіну з нуля
Установка додаткової розетки
Техніка безпеки
Установка розеток у ванній кімнаті: відео
Як встановити розетки у ванній кімнаті: фото

Зміст

Місце для розетки у відповідності з нормами

Встановлювати розетки і міняти проводку краще під час капітального ремонту санвузла. Це дозволить зробити її прихованої від очей. Звичайно, ГОСТ допускає і відкриту проводку, але її вигляд буде не дуже естетичним. Держстандарт класифікує електроприлади для ванної кімнати по зонам:

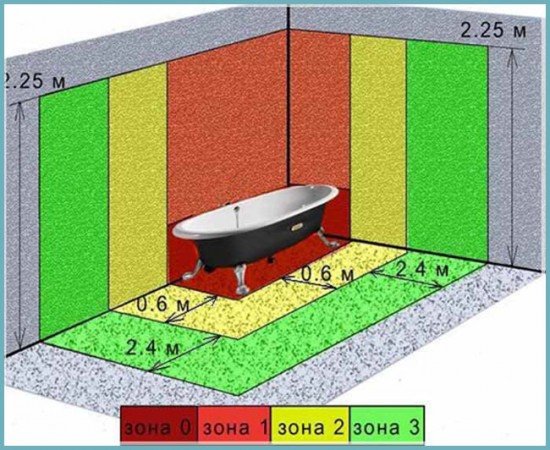

Зони ванної кімнати

У нульовий зоні (раковина, душова та ванна) допускається встановлення обладнання з напругою не більше 12 Ст.

У першій зоні дозволена установка бойлера, але заборонені розетки 220 В.

Друга зона знаходиться в 60 см від першої. Тут допускається установка розеток 4-го класу вологозахищеністю.

У третій зоні можна ставити розетки за умови їх підключення до ПЗВ. Електричні прилади можна ставити будь-які.

Що кажуть правила

Електрофурнітура для ванної кімнати повинна мати заземлення і показник захисту від вологи не нижче IP44. У розеток з таким позначенням є самозакрывающаяся кришка, яка захищає внутрішні отвори від вологи, пари і конденсату. При виборі місця під розетки враховуйте наступні моменти:

розетку для пральної машини не варто ховати за корпусом, доступ до розетки повинен бути відкритим. Не можна підключати машинку через подовжувач;
з точки зору безпеки і дизайну, краще віддати перевагу встановлення внутрішньої розетки. При цьому всі місця з’єднань добре ізолювати;

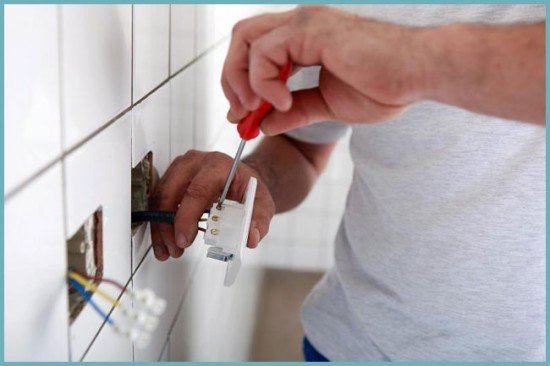

Для установки у ванній вибирайте внутрішні розетки

холодні стіни, на яких часто випадає конденсат, малопридатні для установки розеток;
розетку встановлюють якомога далі від джерел води: умивальника, ванни. На відстань не менше 60 см;
якщо в будинку є малюки, то розетка встановлюється на висоту, на яку дитина не дотягнеться;
від розетки до підлоги не допускається відстань менше 25 см;
дроти не повинні мати ніяких скруток і клем, навіть прихованих під кахлем. Клеми можуть мати тільки джерела освітлення. Вся комутація повинна розташовуватися за межами ванної кімнати;

Встановлюйте електроприлади якомога далі від джерел води

під ванною або душовим піддоном не можна розміщувати електроприлади;
обладнання підвищеної потужності обов’язково повинно мати УЗО і підключення до заземлення.

Рада. В якості елемента заземлення категорично заборонено використовувати водопровідні труби і металеву арматуру в стіні.

Встановлення розетки на гіпсокартон

Спосіб передбачає, що місце для монтажу майбутньої розетки обрано на стадії проектування, а всі проводи проходять спільно з облаштуванням перегородок каркаса.

Коронкою по гіпсокартону та дрилем высверливаем отвори під розетку потрібного діаметру.

Дроти випускаються назовні, потім ГКЛ кріпиться до профілю.

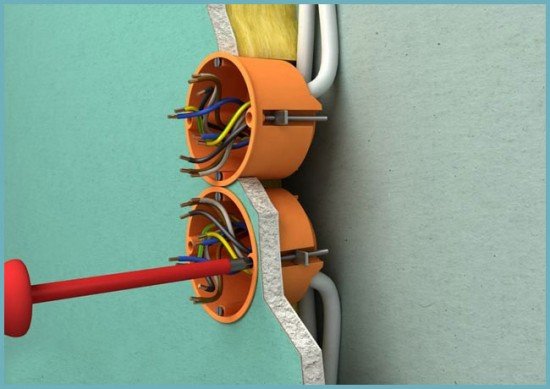

Установка підрозетника

Дроти пропускаються в пластиковий підрозетники, який вставляють в підготовлений отвір у гіпсокартон. Підрозетник не повинен пережимати електричний кабель.

Перевіряємо підрозетник за рівнем і загвинчуємо.

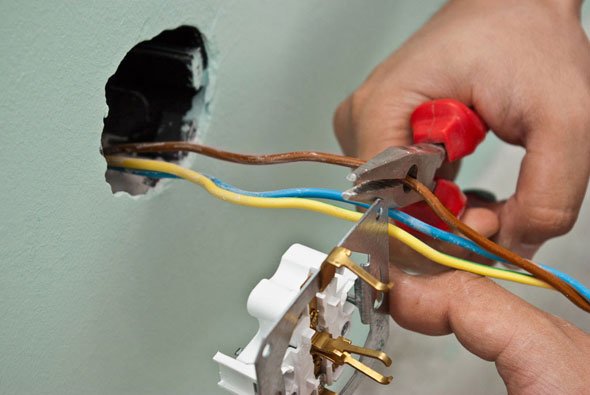

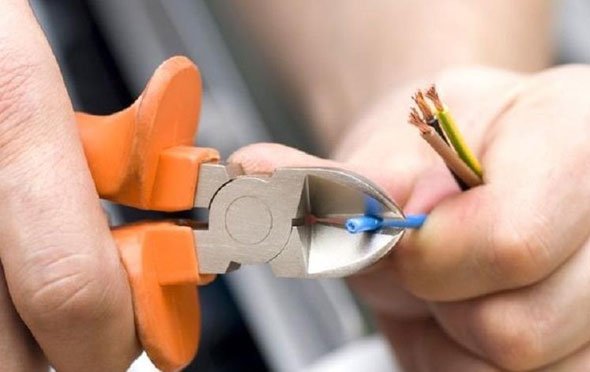

Перевіряємо індикаторною викруткою проводу на відсутність напруги. Зачищаємо кінці електрокабеля.

Розбираємо розетку, знімаємо декоративні елементи.

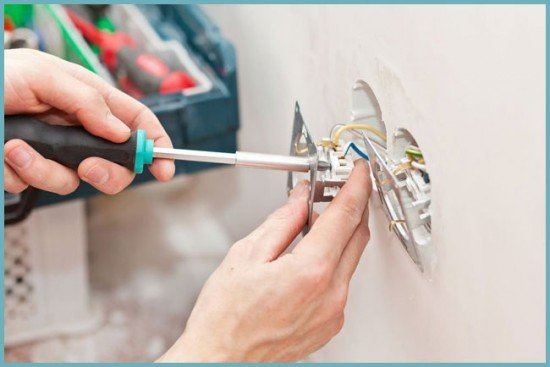

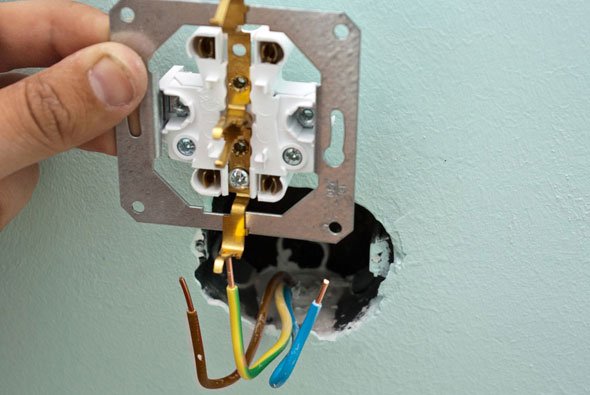

Фіксуємо проводу клемними болтами. Кабель заземлення у трижильній проводки фіксуємо середнім контактом.

Підключивши всі контакти, серцевину вставляємо в підрозетники. Сама розетка кріпиться розпірними лапками або гвинтами.

Перед остаточною установкою обов’язково перевіряємо добротність з’єднання контактів з клемою.

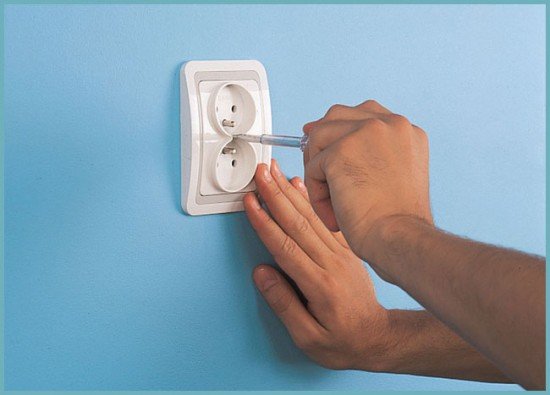

Установка зовнішньої частини розетки

Встановлюємо декоративну накладку і захисну кришку. Кріпильний гвинт слід угвинчувати з обережністю, щоб не розколоти пластик.

Рада. Стандартна глибина подрозеточного склянки 4,5 див. Якщо між гіпсокартоном і стіною залишається значно менший зазор, то в стіні проробляється поглиблення коронкою по бетону.

Встановлення розетки в бетонну стіну з нуля

Якщо у ванній кімнаті в розпалі капітальний ремонт і потрібно установка нових електричних точок, то послідовність виконання монтажу наступна.

Всю проводку у ванній кімнаті виділяють в окрему групу. Кожна розетка живиться новим кабелем.

Проводку убезпечить встановлений окремо автомат.

Пристрій захисного відключення захистить не тільки техніку, але і користувача в разі витоку струму. Встановлюється після автомата.

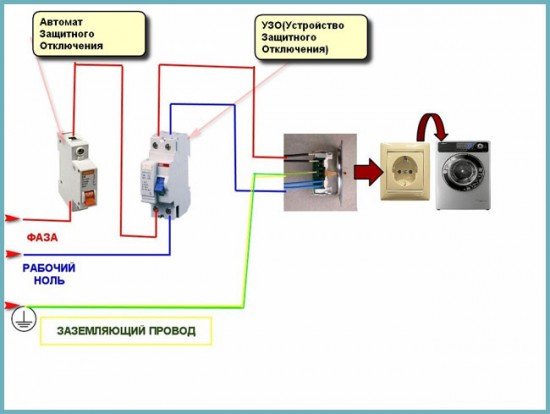

Схема підключення розетки

Кабель використовують трижильний, а розетка повинна бути герметичною.

Розетка встановлюється в 60 см від душової кабіни або ванни.

Необхідно знати товщину передбачуваної облицювання стіни. Край підрозетника повинен бути дорівнює стіні (допуск 1,5 мм).

Підрозетник має стандартні габарити і кріпиться на дюбеля. Якщо отворів для кріплення немає, тоді їх самостійно висвердлюють перпендикулярно лінії контактів.

Установка додаткової розетки

Додаткова розетка встановлюється за тим же принципом, що й основні, тільки з невеликою відмінністю. Можна виділити два методи підведення електричного кабелю:

протягнути нову лінію електрокабелю від розподільного щитка. Встановити окремий автомат захисту. Або поєднати автомат з ПЗВ;
встановити трансформатор, а заземлення здійснити від найближчої електроточці.

Правильно здійсните заземлення розетки

Інші вимоги щодо монтажу аналогічні установці розетки з нуля. При установці додаткової розетки часто доводиться робити отвори в облицювальному покритті. Використовуйте спеціально призначені для цих робіт свердла і коронки.

Якщо стіна облицьована плиткою, коронкою вибирається бетон і плитка з припуском по діаметру і глибині підрозетника. Поглиблення заповнюється гіпсовим або алебастровим розчином, вдавлюється підрозетники, дорівнює за рівнем і закріплюється парою «блішок». Вирівнювання зручно проводити дерев’яним або фанерною шаблоном рівним товщині облицювання.

Рада. Перед тим як втопити підрозетник в розчині, не забудьте завести в нього кабель!

Техніка безпеки

При установці розеток і роботи з електропроводкою не варто нехтувати власною безпекою:

монтаж електропроводки та підключення розеток необхідно проводити в знеструмленій квартирі. Спочатку виконуються допоміжні операції по штроблення стін, висвердлювання отворів, прокладання непідключеного кабелю;

Перед роботою з електрикою вимкніть електроживлення в квартирі

перед підключенням кожен провід перевіряється індикатором, так як напруга може виникнути несподівано з якої-небудь причини;
при монтажі розетки не варто допускати контакту тіла з оголеним дротом.

Рада. Електромонтажні роботи варто проводити з напарником. У разі ураження струмом саме його швидка реакція може врятувати життя.

При виконанні простих правил монтажу, самостійно встановити розетку у ванній кімнаті не складе великої складності. Головне, не забувайте про техніку безпеки і заземленні. Ставитеся до електрики з повагою.
