Багато власників заміських будинків встановлюють у себе автономні системи опалення на основі газових котлів. Запорукою безперебійної роботи системи є якість живлячої напруги. Але постійними показниками може похвалитися далеко не кожна електромережу, а перепади напруги виводять з ладу чутливі електроприлади.
Стабілізатор напруги для котла
І оскільки вплинути на цей параметр неможливо, вирішити проблему можна, обладнавши котел стабілізатором напруги. Який принцип дії цього пристрою і як вибрати стабілізатор напруги для котла, розглянемо у статті.
Принцип дії пристрою
Назва приладу говорить сама за себе. Стабілізатор покликаний коригувати частоту струму і напругу, підтримуючи його на нормальному рівні в межах 220В. Попереджаючи перевантаження, він оберігає електрообладнання від неполадок. У такій захисту особливо потребує обладнання системи опалення, що працює на вибухонебезпечному природному газі.
Адже електронна плата управління теплогенератора, контролює такі важливі процеси, як згорання палива, функціонування клапанів і відвід продуктів згоряння, дуже чутлива до якості електричного струму.
Увага! Згідно ГОСТу нормальним вважається напруга, прикордонні значення якого не перевищують 10%, тобто в межах 198 -244 Ст.
При цьому електроприлади не стільки вимогливі до величини напруги, допустима похибка якого може досягати 5%, а більше в його формі. Підключений до опалювального обладнання стабілізатор на виході буде видавати напругу у вигляді правильної синусоїди.
Пристрій стабілізатора напруги для газового котла
Газові котли, оснащені випрямлячем, здатні працювати в економному режимі, що, у свою чергу, суттєво знижує витрати енергоспоживання.
Основою приладу виступають:
- Керуюча електронна схема;
- Замикаючі ключі (сімістори, реле);
- Автотрансформатор з кількома обмотками.
Кількість обмоток залежить від типу пристрою. Вхідна напруга вирівнюється в процесі підключення і відключення цих обмоток. Чим більше обмоток в пристрої, тим менше крок коригування, підтримує напругу з найменшими відхиленнями.
Увага! Кількість обмоток стабілізатора безпосередньо впливає на його точність: підключення заданого кількості витків призводить до зниження або зростання напруги на 15-20 Ст. Але велика кількість обмоток і збільшує вартість самого апарату.
Типи стабілізаторів
На ринку захисних приладів, призначених для опалювального обладнання, представлені три типи випрямлячів.
Електромеханічні
Принцип роботи електромеханічних агрегатів здійснюється за рахунок переміщення токос’емноє вугільної щітки по обмотці трансформатора. Положення щітки і визначає напругу на виході з пристрою.

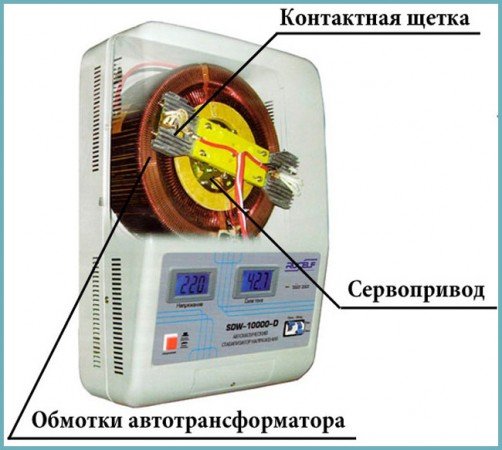

Електромеханічний стабілізатор напруги
Головними достоїнствами електромеханічних стабілізаторів є:
- Висока точність показань з можливим відхиленням від номінального значення в межах 3%.
- Здатність видавати більш плавну зміну цього параметра електромережі.
Недоліком цього типу установок є їх низька швидкодія. Тому їх застосовують в живильної мережі, розбіг якої варіюється в межах 190-250 Ст. Крім цього вони дуже чутливі до низьких температур, а наявність тертьових деталей різко знижує термін служби агрегату.

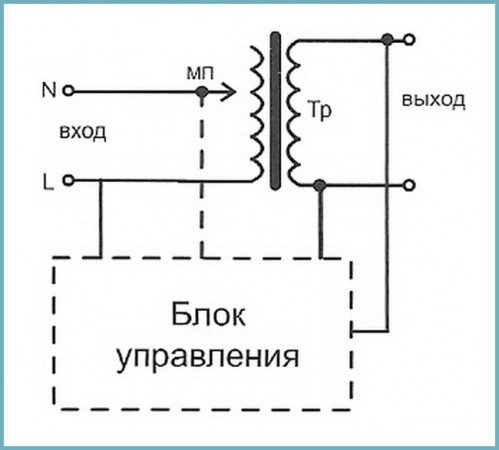

Схема: електромеханічний стабілізатор
Увага! Фахівці не рекомендують застосовувати електромеханічні стабілізатори до газового обладнання. Причиною цього є те, що щітки при переміщенні по обмотці, здатні створювати іскри, які при взаємодії з природним газом можуть бути небезпечні.
Електронні (релейні)
Цей тип пристроїв, що не має рухомих деталей, можна вважати оптимальним варіантом для захисту газових котлів. Електронні стабілізатори забезпечують збереження синусоїди. Вони чудово поєднують в собі прийнятну якість за доступною ціною.

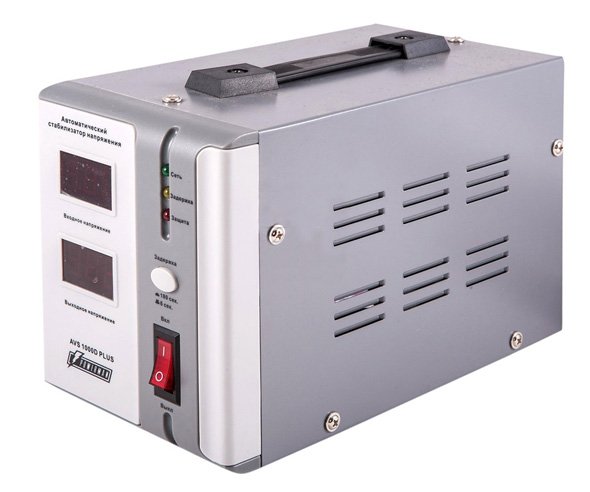

Електронний стабілізатор
До незаперечних переваг електронних (релейних) стабілізаторів можна віднести:
- Висока швидкість спрацьовування.
- Стійкість до частих коливань вхідної напруги.
- Компактність і мала вага.

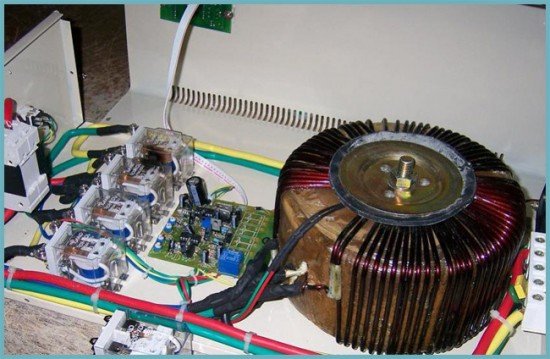

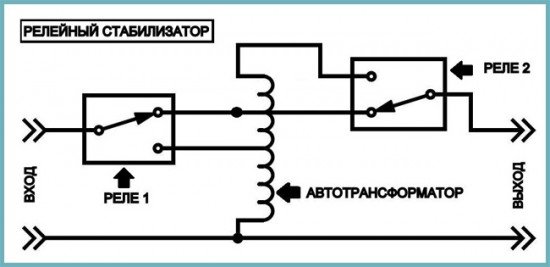

Схема: електронний стабілізатор
Мінусом є те, що при роботі релейного агрегату може спостерігатися невелика затримка при стабілізації змінної. Величина похибки стабілізації в середньому становить 8-19 Вольт, що в процентному співвідношенні одно 4-8%.
Тиристорні або симісторні
Випрямлячі цього типу працюють на напівпровідниках, виконаних на основі монокристалів. Тиристорні випрямлячі здатні забезпечити рівень вихідної напруги в межах 214-226 Ст. А це є високим показником роботи пристроїв. Застосування симісторних ключів дозволяє отримувати найбільшу швидкість стабілізації при мінімальній втраті точності, прикордонні значення якої варіюються в межах 1,5-4%.

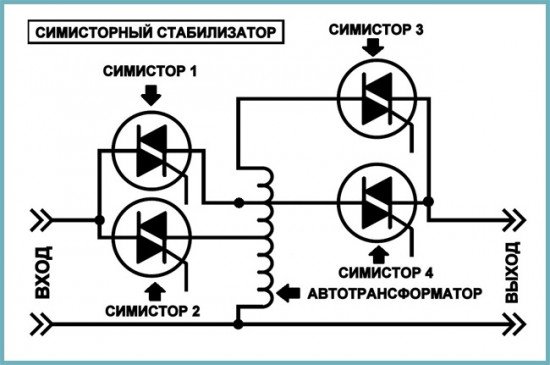

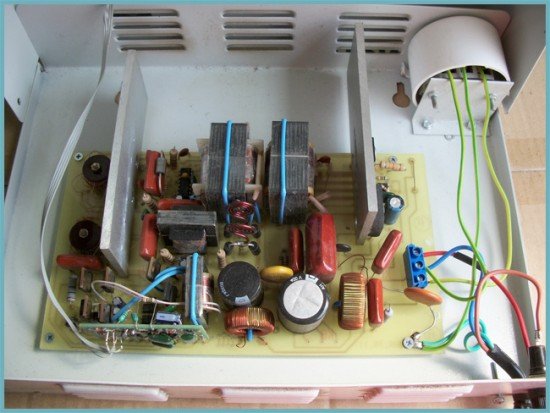

Схема: симісторний стабілізатор
Цей тип випрямлячів поєднує в собі позитивні якості вище перерахованих видів стабілізаторів. Релейні та тиристорні (або сімісторние) пристрої відрізняються між собою за типами перемикачів. У першому випадку ними виступають реле, а в другому – тиристори. Щодо часу спрацьовування, то у тиристорів воно набагато менше, ніж у релейних аналогів. Релейні пристрої поступаються симисторннім за рівнем шуму в роботі а також терміну експлуатації.
Висока вартість тиристорних пристроїв формує і високу ціну виробів. Даний тип стабілізатора серед всіх представлених типів є найдорожчим.
Критерії вибору приладу
При виборі стабілізатора напруги для теплогенератора важливо враховувати ряд ключових моментів:
- Потужність котла Електрика забезпечує роботу багатьох елементів злагодженої системи, наприклад, роботу циркуляційного насоса, електронного блоку, вентилятора камери згоряння. Тому потужність випрямляча варто брати з невеликим запасом. Вона повинна перевищувати потужність теплогенератора в 3-4 рази. Цей параметр представлений в паспорті до виробу двома значеннями: тепловий потужність котла (вимірюється в кВт) та вхідної електричної потужністю (вимірюється в Вт).
Стабілізатор вибирайте насамперед в залежності від потужності котла
Порада: Визначаючи необхідну потужність випрямляча важливо орієнтуватися також на зазначені в паспорті до котла показники для запуску насоса. Вона в три рази перевищує номінальне значення. Тому розрахунок виконують, застосовуючи формулу: потужність насоса множать на три, до отриманого значення додають потужність котла і суму множать на коефіцієнт 1,3.
- Параметри мережі В технічному паспорті кожної моделі вказані вимоги до напруги, живлячої обладнання. Часто це показник обмежується рамками в межах 210-230 Ст. Орієнтуючись на стан сучасних електромереж, при якому спостерігається часте коливання фактичного напруги, випрямляч варто вибирати з розширеним робочим діапазоном, наприклад, від 160-260 Ст. В іншому випадку при подоланні верхньої межі коливання пристрій просто обесточит котел.
Порада: При напрузі в мережі 220В достатньо придбати однофазний випрямляч, для 380 В – необхідний трифазний.
- Швидкість спрацьовування випрямляча Параметр вказує на часовий період, протягом якого стабілізатор здатний нормалізувати роботу системи. Він залежить від виду стабілізатора.
- Навантажувальна здатність Однією з частих причин поломки випрямляча є тривала робота пристрою при низькій напрузі в межах 170 Ст. Тому при виборі варто звертати увагу на такий параметр, як навантажувальна здатність. Він вказаний у паспорті до виробу.

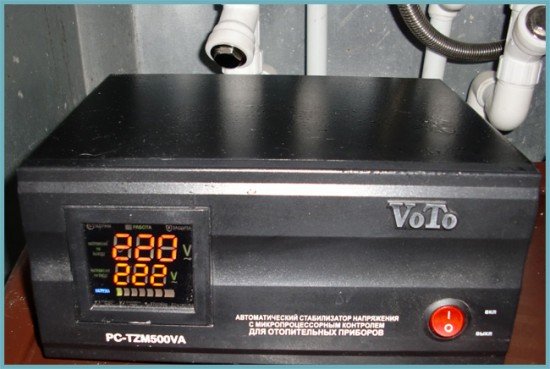

Газовий казан
- Варіант установки агрегату Випрямлячі горизонтального виконання більш громіздкі. Їх можна ставити безпосередньо на підлогу, або на спеціальну підставку. Моделі вертикального виконання зручно підвішувати на стіну. У продажу зустрічаються універсальні варіанти, що мають оснащені двома видами кріплення.
Для ділянок, що обслуговуються старими підстанціями, і районів, в яких проводяться інтенсивна забудова, і тому скачки напруги є не таким вже рідкісним явищем, фахівці рекомендують встановлювати випрямляч тиристорного типу.
Вибираючи модель з 20-25% запасом від споживаної потужності, можна не тільки забезпечити щадний режим роботи пристрою, продовживши тим самим термін експлуатації приладу, але і створити резерв потужності в разі необхідності підключення додаткового обладнання. Грамотно вибраний випрямляч забезпечить надійну электропитающую мережу.
Робота стабілізатора напруги: відео

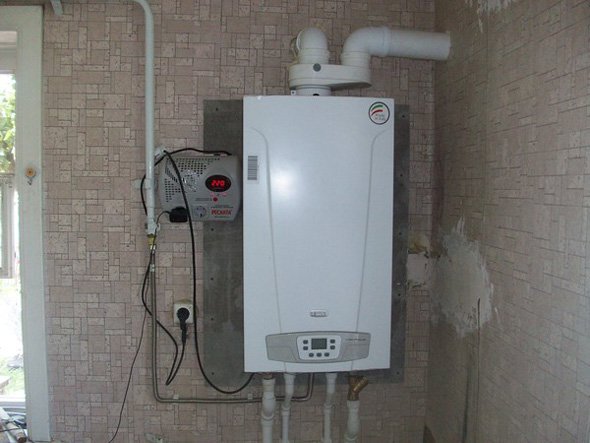

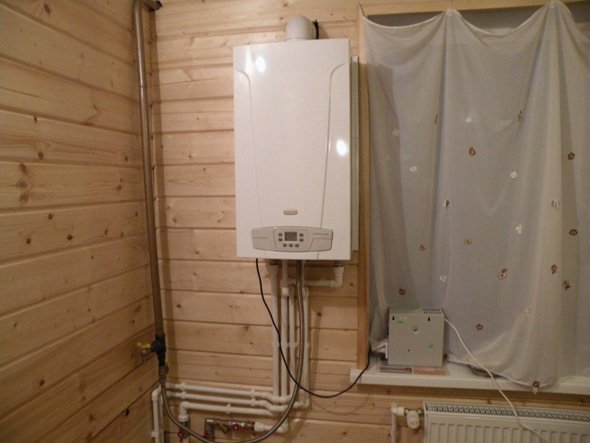

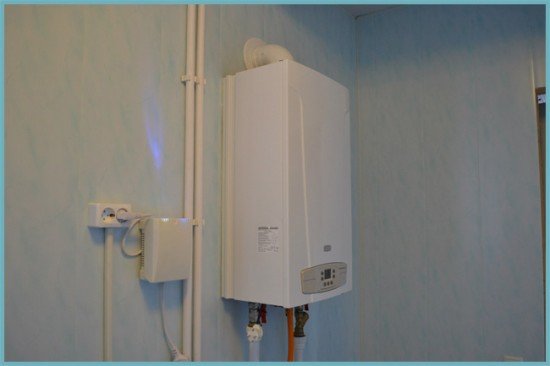

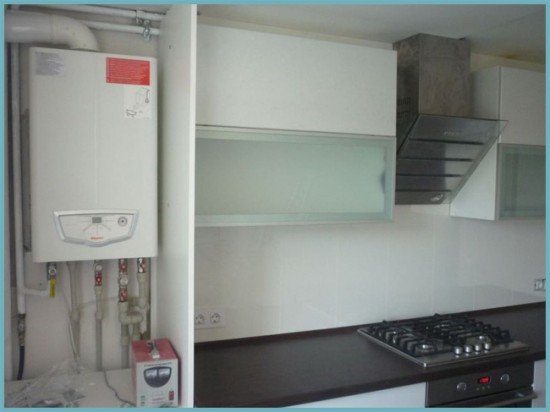

Стабілізатор для газового котла: фото
