Зливний трап – сантехнічне обладнання, яке вбудовується в підлогу, і призначається для зливу брудної води в стояк каналізації. З допомогою трапу для каналізації споруджуються душові кабіни без піддону, підходящі для літніх людей, медичних установ і звичайних квартир. Також стає можливим втілення різноманітних дизайнерських варіантів пристрою кабіни для душу. Планування монтажу зливної системи краще починати при будівництві, проте, і при косметичному ремонті можна встановити обладнання своїми руками.
Призначення і пристрій зливного обладнання
Зміст
- 1 Призначення і пристрій зливного обладнання
- 2 Різновиди матеріалів для виробництва обладнання
- 3 Огляд цін на різні моделі обладнання
- 4 Особливості конструкцій
- 5 Установка зливної системи
- 5.1 Підготовка до роботи
- 5.2 Теплоізоляція та чорнова стяжка
- 5.3 Гідроізоляція підлоги
- 5.4 Чистова стяжка та фінішна обробка
Зливна система із застосуванням трапа використовується на промислових харчових підприємствах, в хімічних лабораторіях, басейнах, дитячих садах, гуртожитках, лікарнях, пралень. Пристрій душа з таким зливом обходиться значно дешевше, ніж придбання стаціонарної душової кабіни. До того ж розміри кабіни вибираються індивідуально, з урахуванням потреб і наявності вільного місця.

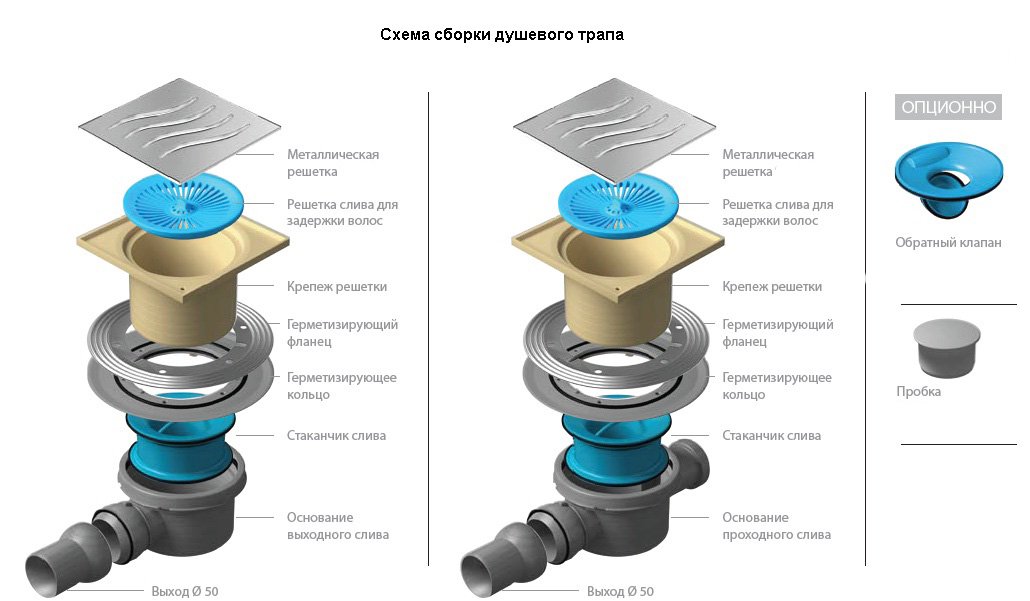

Сантехнічний трап для каналізації
Каналізаційний трап складається з декількох частин:
- водоприймальна воронка – зовнішній корпус обладнання, призначений для зливу і відведення води. Фланець пристрою забезпечує герметичне кріплення гідроізоляційної мембрани статі;
- сифон зі знімними гратами вбудовується в корпус, виконує функцію захисту каналізаційної системи від попадання крупного сміття. Гідрозатвор сифона перешкоджає проникненню неприємних запахів з каналізації в приміщення. Деякі моделі трапів оснащені сухим або механічним затвором;
- внизу корпусу розташований відвід з муфтою. Він забезпечує приєднання пристрою в каналізаційну трубу.
Також обладнання має ущільнювальні і притискні елементи. Велике значення для роботи зливної системи має герметичність пристрою. Тому перед придбанням трапа рекомендується зібрати пристрій і оцінити щільність прилягання деталей. Одночасно набувають труби відповідного діаметра і з’єднувальні муфти.
Різновиди матеріалів для виробництва обладнання
Згідно з матеріалом, з якого виготовляються деталі трапів, виділяють види виробів:
- чавунний має найбільшу пропускну здатність, але важкий і важко встановлюється. Може експлуатуватися в складних умовах. Використовується на заводах, басейнах, у громадських туалетах;
- пластикові стійкі до агресивного впливу, мало важать, мають низьку вартість, довговічні, не вимагають особливих умов експлуатації. Полімерні вироби широко використовуються при монтажі зливної системи своїми руками для різних санітарних приміщень;
- трапи з нержавіючої сталі застосовуються в приміщеннях, де необхідно забезпечити виконання високих санітарних вимог: лікарнях, дитячих садках, закладах громадського харчування. Металевий корпус легко очищається від забруднень, вироби прості в монтажі.

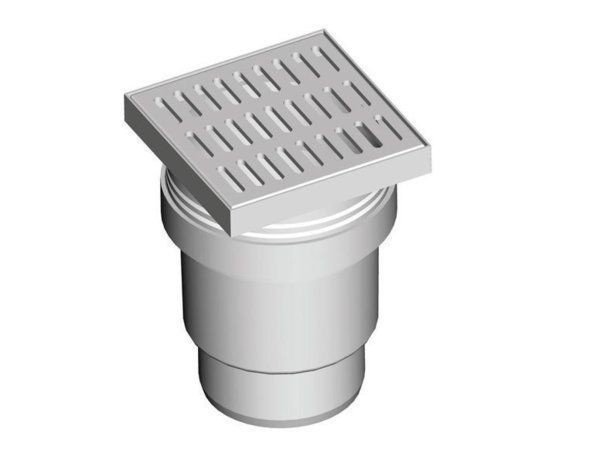

Пластиковий трап

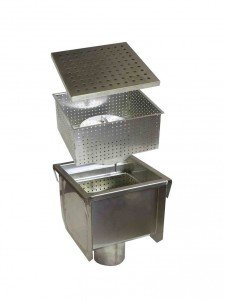

Трап з нержавіючої сталі

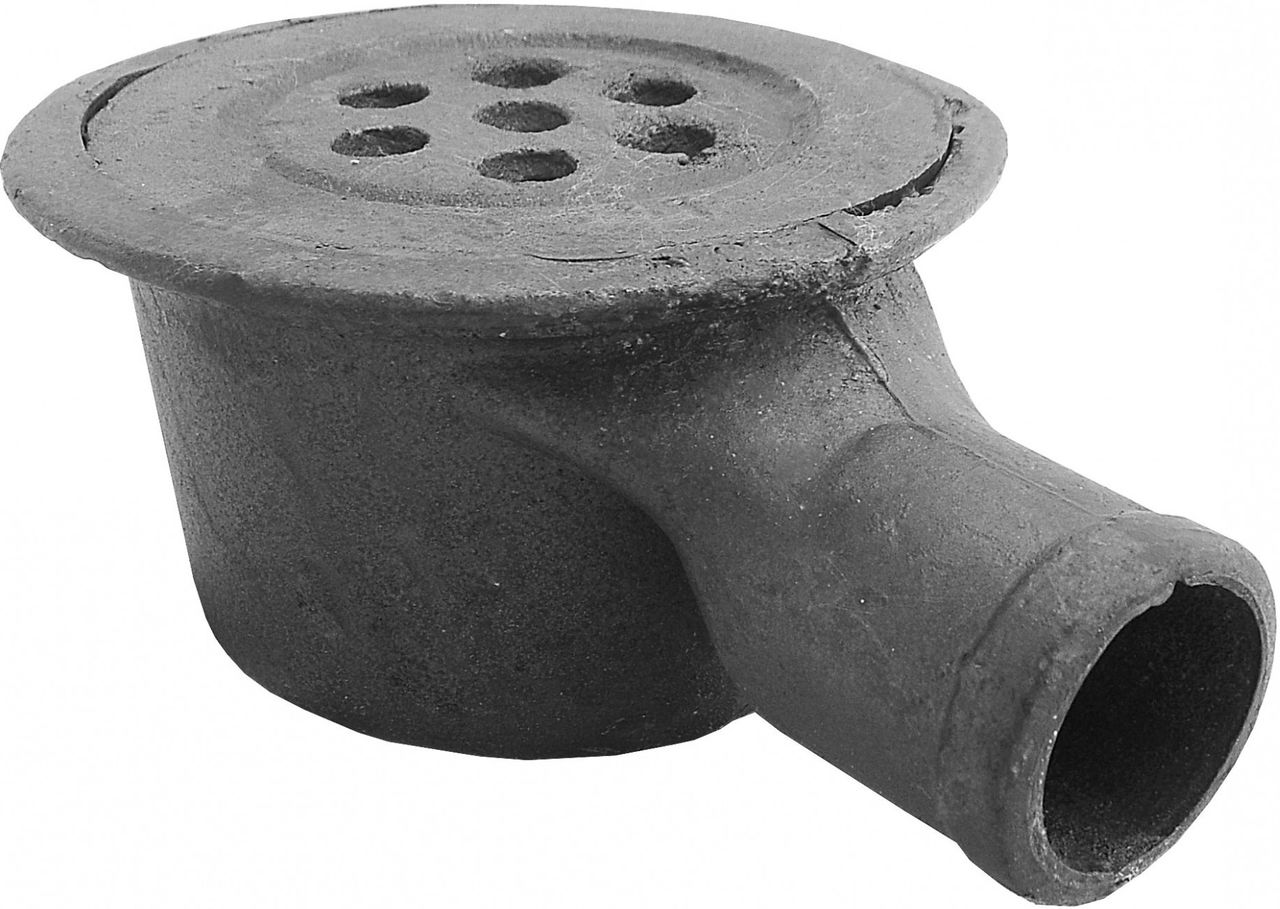

Чавунний горизонтальний трап
Щоб встановити зливну систему для душової кабіни своїми руками в квартирі або будинку рекомендується використовувати пластикові або сталеві вироби.
Огляд цін на різні моделі обладнання
У таблиці наведено довідковий огляд цін на моделі вітчизняного виробництва за результатами моніторингу пропозицій будівельних інтернет-магазинів.
Особливості конструкцій
За конструктивної особливості найбільш затребуваними є горизонтальні трапи, в яких відведення стічних вод відбувається в бік. Вони просто встановлюються своїми руками навіть у багатоповерхових будівлях. Вертикальне пристрій вимагає складного монтажу, але має пропускну здатність. Горизонтальне обладнання повинно мати розмір перерізу втулки відповідний діаметру каналізаційного трубопроводу 5 см, у вертикальних пристроїв діаметра перерізу становить 11 див.
Висота трапа для каналізації підбирається з урахуванням висоти підлоги душової кабіни, в діапазоні 7,5-18 див. Потрібно правильно розрахувати висоту пристрою, щоб після його установки верхня частина виступала над поверхнею підлоги.

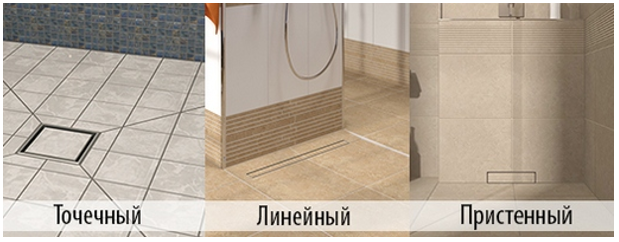

Види трапів для душу в підлозі під плитку
Каналізаційний трап може мати різну пропускну здатність і діаметр зливного отвору. Для квартири рекомендується встановлювати обладнання з пропускною здатністю не менше 1,2 л/сек. Знімна решітка може бути квадратної, круглої або прямокутної форми. Навколо квадратних і прямокутних отворів для зливу простіше укласти плитку, потрібно менше відрізаних елементів. Це потрібно враховувати при виборі трапа.

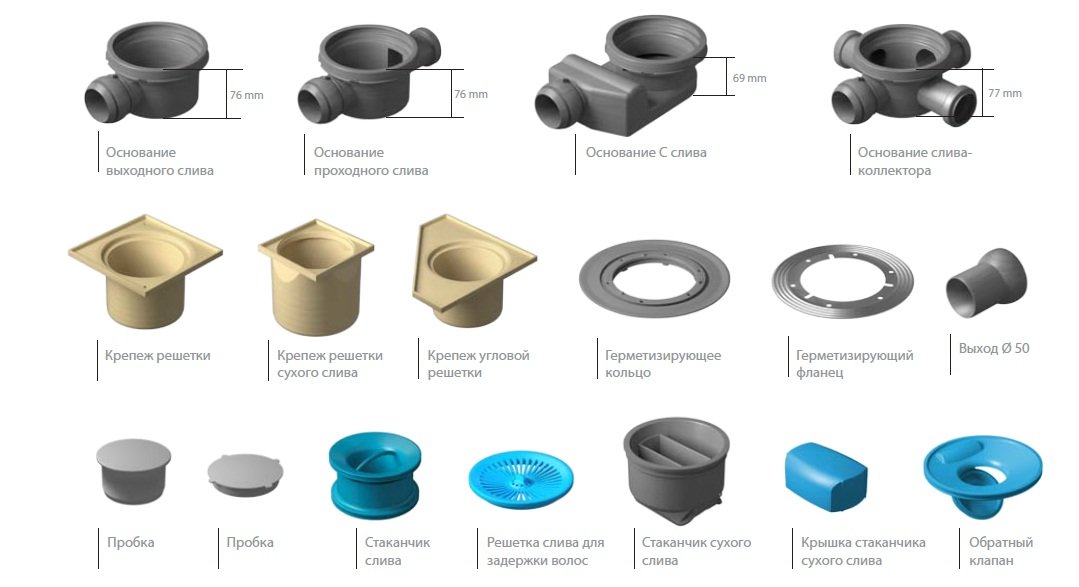

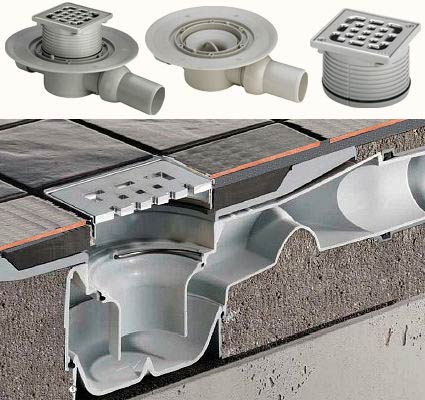

Різновиди каналізаційних трапів

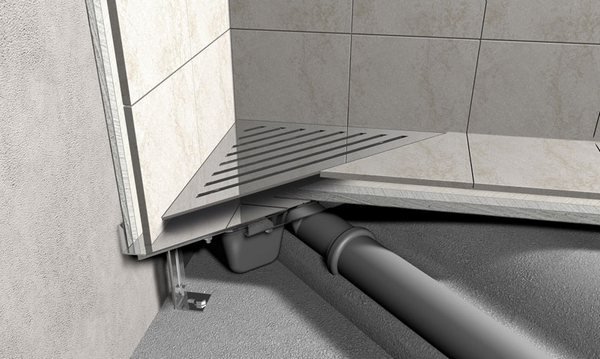

Приклад кутового зливу в душу
Трап з сухим затвором
Установка зливної системи
Пристрій системи зливу для душу пов’язано з підйомом рівня підлоги у ванній кімнаті. Для забезпечення руху стічних вод у бік трапа поверхню підлоги роблять похилій на 15 см і більше. Монтаж підлоги буде включати наступні етапи:
- укладання шару пінополістиролу товщиною 4-5 див. Він забезпечить шумо та теплоізоляцію;
- виконання чорнової стяжки з бетонної суміші товщиною 4-5 см;
- настил герметичній мембрани з наплавного гідроізолятор;
- виконання стяжки з бетонної суміші для створення ухилу в напрямку зливного отвору;
- укладання на клейовий розчин керамічної плитки.
Якщо планується облицювання стін, то для кращої гідроізоляції вона виконується після укладання кахлю на підлогу.

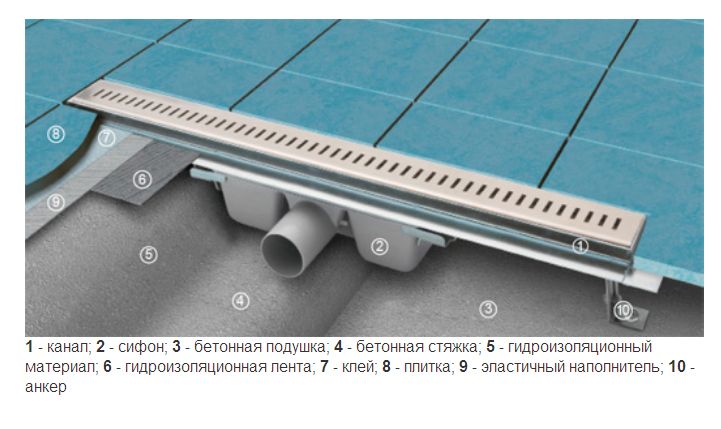

Схема установки лінійного душового трапа
В результаті сантехнічне обладнання виявляється вбудованим в підлогу. Рівень розташування решітки повинен вийти нижче рівня укладання плитки. Якщо монтаж системи зливу проводиться в кімнаті, розташованій над підвалом, то водостічна труба прокладається в підвал до каналізаційної труби через стелю. Для ванних кімнат, які знаходяться над житловими приміщеннями, монтаж виконується складніше. Водостічна труба повинна прокладатися в підлозі. Однак, не всі міжповерхові перекриття зможуть витримати додаткове навантаження.

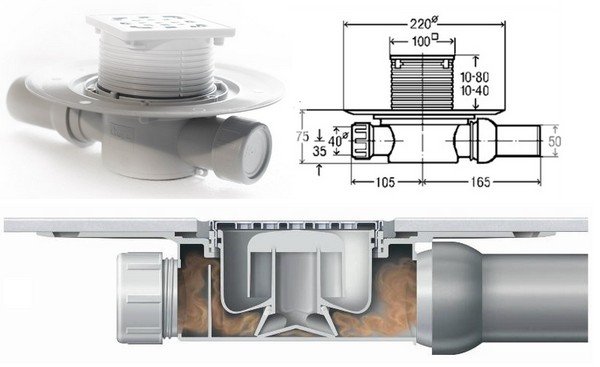

Встановлений душовий трап в розрізі
Підготовка до роботи
До початку установки сантехнічного трапа потрібно розрахувати товщину всіх шарів підлоги. Висота обладнання буде визначати найнижчу точку похилій поверхні підлоги. Рекомендований перепад рівня підлоги становить 1-2 см на 1 м поверхні. Якщо виконати монтаж з меншим ухилом, то вода не буде встигати зливатися, і утворюються застої.
При виборі місця, де буде монтуватися своїми руками сантехнічний трап, потрібно враховувати розміри підлогової плитки. Віддаленість решітки від стін душа повинна бути кратною величиною габаритами кахлю з урахуванням швів. Укладання підлогової плитки виконується від центру до стін. Такий монтаж дозволить мінімізувати кількість нарізається кахлю, в центрі підлоги будуть тільки цілі плитки.
Теплоізоляція та чорнова стяжка
Спочатку установки зливної системи своїми руками приєднують трап до каналізації, регулюють висоту пристрою і рівень нахилу зливної труби. Важливо забезпечити надійну герметизацію стиків силіконовим герметиком.
Потім навколо обладнання на бетонну основу виробляють монтаж пінополістиролових плит щільністю 35 кг/м?. Пінополістирол забезпечує шумо – і теплоізоляцію. Крім того, ізолятор запобігає виникненню деформаційних процесів стяжки при взаємодії низьких температур підстави і високої температури нагрітої води. Для теплого бетонної основи шар ізоляції не можна монтувати.

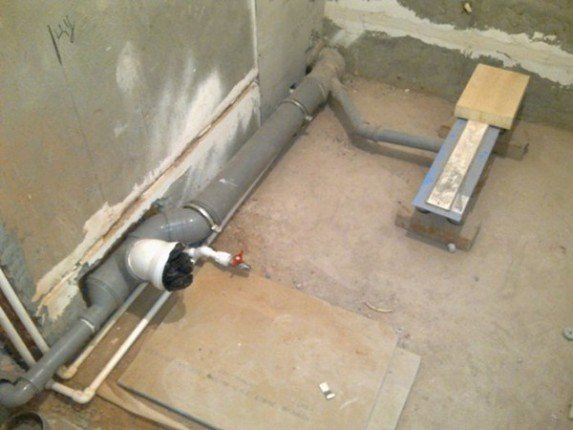

Якщо конструкцією трапа не передбачені механізми його регулювання висоти, скористайтеся підручними матеріалами
Поверх пінополістиролу заливають стяжку з цементно-піщаної суміші. Товщина стяжки варіюється відповідно з висотою зливного обладнання. Розчин ретельно розподіляють навколо зовнішньої частини обладнання і фланця. Стяжка розрівнюється на одному рівні з фланцем. В результаті заливки чорнової стяжки отримують міцну поверхню, яка буде добре розподіляти виникають механічні навантаження.
Гідроізоляція підлоги
В якості гідроізоляційного матеріалу можна вибрати наплавний ізоляційний матеріал «изопласт». Полотно армованої скловолокном, пружне і добре витримує механічні навантаження. Монтаж сусідніх полотен здійснюється внахлест. Стики розігріваються пальником для розм’якшення, потім герметично склеюються. Притиснутий під фланці изопласт буде виконувати функцію надійного ущільнювача.
При укладанні матеріалу поблизу стін душа роблять напуск на стіну до рівня другої стяжки. Краї полотен нагрівають і міцно приклеюють. В результаті укладання изопласта отримують надійну водонепроникну мембрану.
Сифон з гратами встановлюється всередину корпус пристрою. Герметичне з’єднання забезпечується ущільнювальним кільцем. При зборі знімною залишається тільки одна частина сантехнічного обладнання – решітка.

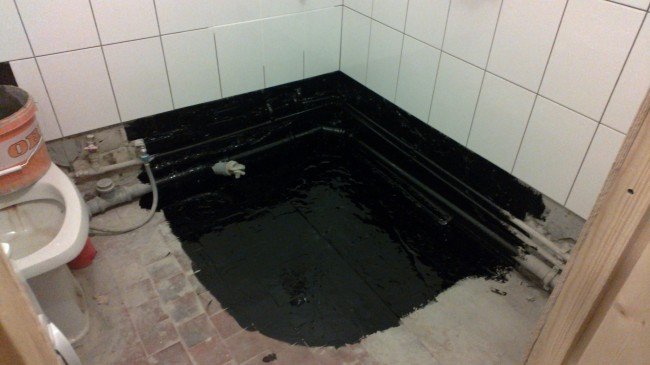

Гідроізоляція трапа – одне з найважливіших вимог до його монтажу
Чистова стяжка та фінішна обробка
Особливістю виконання похилій стяжки під сантехнічний трап є відсутність напрямних, по яких виконується розподіл цементної суміші. Їх можна замінити тонкими брусками з дерева, але після висихання їх демонтують. Рекомендується застосовувати напрямні з гнучкого полімеру, після висихання стяжки вони будуть використовуватися як деформаційні шви.
Напрямні скошуються аналогічно куті нахилу підлоги. Ширина напрямних елементів поблизу сифона повинна бути нижче висоти сифона на величину рівну товщині підлогової плитки. Стики на кутах проклеюються ущільнювальної стрічкою для гідроізоляції. Борозни від демонтованих направляючих зашпаровують розчином.

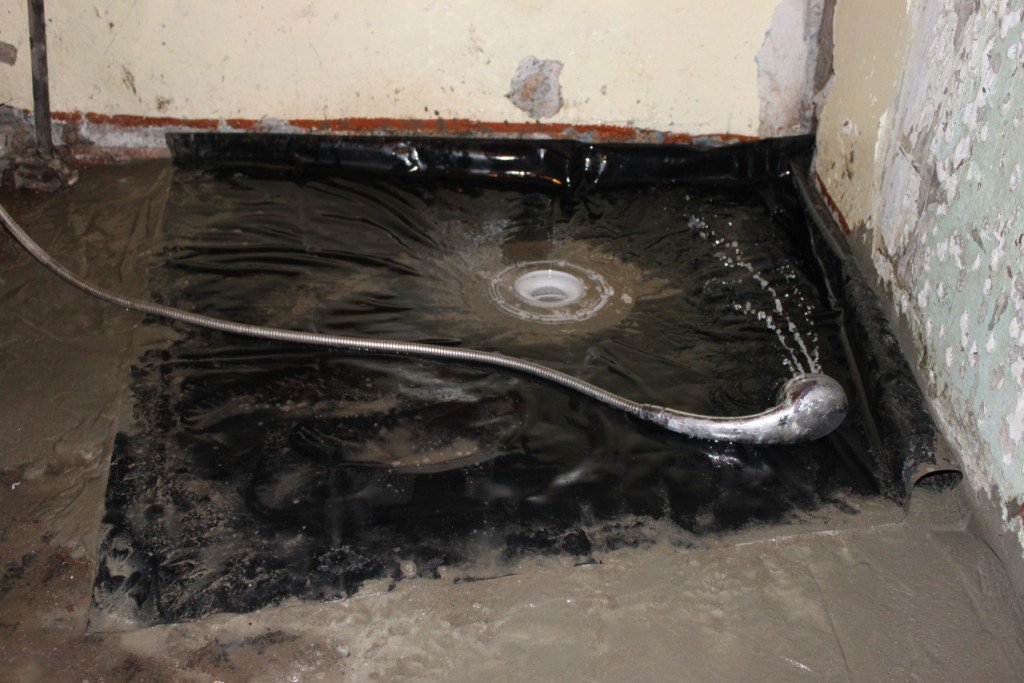

Настил підлогової мебраны

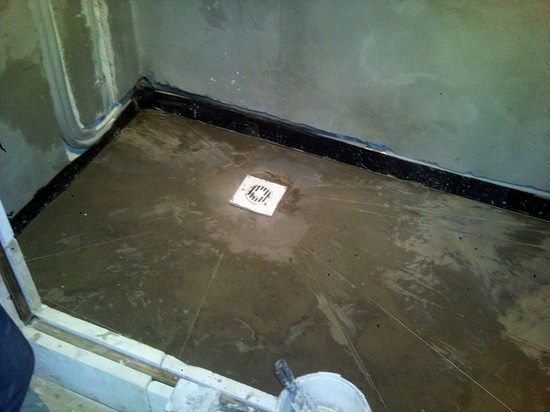

Заливка стяжки з ухилом
Після висихання бетонної суміші приступають завершального етапу встановлення трапа – укладання підлогової плитки. Облицювальний матеріал для підлоги душовою не повинен вбирати воду. Для звичайної плитки допускається показник водопоглинання при повному зануренні у воду дорівнює 11 % від власної маси, для підлогового кахлю душовою не більше 1,5 %.
Рекомендується вибирати керамічну плитку і рифленою поверхнею, глянцеві вироби при намоканні дуже слизькі. Укладається плитка на спеціальний контактний клейовий склад. Після застигання він утворює довговічне і міцне зчеплення плитки з підлогою. Для закладення швів використовують вологостійкі затірки.

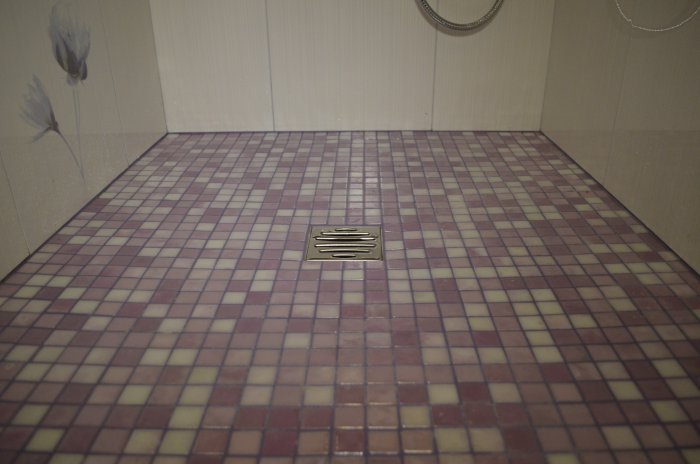

Готовий трап для душу
Сантехнічний трап активно застосовується для різних приміщень. Встановлена за всіма правилами монтажу зливна система безпечна для використання. Гідрозатвор обладнання виключить ймовірність проникненню неприємних запахів у приміщення.
