Вентиляція є однією з найбільш простих у пристрої та складанні систем, що використовуються для забезпечення провітрювання ванної кімнати. Завдяки роботі вентиляції приміщення видаляються надлишки вологи і всі сторонні запахи – без неї ванна кімната дуже швидко перетвориться на розсадник цвілі і грибка, який аж ніяк не є корисним для людини. У цій статті разом з сайтом vannaja.net ми ознайомимося з пристроєм цієї системи, вивчимо матеріали, використовувані для її монтажу, і, звичайно ж, розберемося з принципами, згідно з якими збирається вентиляція у ванній кімнаті своїми руками.

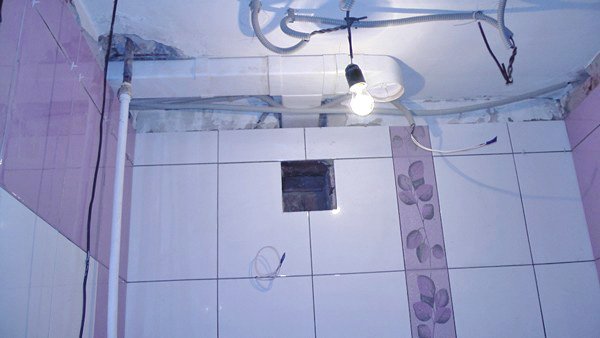

Як зробити вентиляцію в ванній фото

Зміст

Вентиляція у ванній кімнаті: два різновиди системи та принцип їх роботи

Існують два типи вентиляційних систем, придатних для використання як у великих, так і в маленьких приміщеннях ванних кімнат – це примусова вентиляція природна.

Примусова вентиляційна система у ванній кімнаті може представляти собою розгалужену мережу трубопроводів, які збирають і відводять геть з приміщення відпрацьоване повітря. Причому ця система відводить забруднене повітря не тільки з ванної кімнати – в єдину мережу можуть бути задіяні і кухня, санвузол та ванна. Серцем такої системи є витяжний вентилятор. Їх може бути встановлено декілька – в кожному приміщенні свій окремий джерело пересування повітряних мас.

Що стосується природної вентиляції, то виглядає вона набагато простіше, і ніяких електричних елементів (зразок вентиляторів) її робота не передбачає. Ця система знайома практично всім – в стіні кожній ванній є віддушина для відтоку повітря. Припливом в такий вентиляційної системи може служити щілину під дверима у ванну кімнату або отвір в її нижній частині. По-іншому таку систему ще називають вентиляція в двері у ванній.

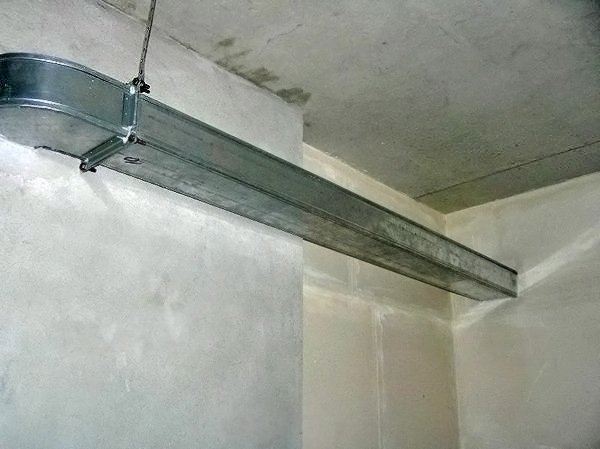

Вентиляція у ванній кімнаті фото

Витяжна вентиляція: матеріали і компоненти системи

Примусова вентиляція у ванній кімнаті, як правило, збирається з пластикових або металевих повітроводів прямокутного або круглого перерізу, а вони монтуються за підвісною стелею. В принципі, якщо говорити про ванних кімнатах невеликого розміру, які зазвичай бувають в малогабаритних квартирах висотних будинків, то вентиляція в них являє собою звичайний вентканал в стіні, оснащений вентилятором. Зміст споруджувати складну і розгалужену систему трубопроводів відсутня. Про таку систему ми говорити не будемо, можна сказати, що вона варта уваги. Мова піде про складні системи і використовуваних в них матеріалах.

Вентиляція в приватному будинку і квартирі у ванній фото

Щоб було зрозуміло, всі компоненти, з яких складається система витяжної вентиляції у ванній кімнаті, перерахуємо по пунктах.

Вентилятор. Він може бути двох видів: що вбудовується в воздуховод і накладної, виготовлений у вигляді декоративної панелі. Якщо говорити про особливості того чи іншого виду вентилятора, то можна виділити тільки один нюанс – встраиваемый краще застосовувати в складних розгалужених системах. Він один здатний забезпечити відведення повітря відразу з декількох приміщень. На відміну від нього, накладної вентилятор призначений для використання в одному приміщенні. Зверніть увагу на потужність цього вузла системи – вона вимірюється в здатності проганяти через себе певний об’єм повітря. Від цієї здатності залежить діаметр вентилятора залежно від нього, вибирається і діаметр трубопроводів.

Димарі. Як говорилося вище, вони можуть мати круглий або прямокутний перетин. Зручніше використовувати останні, оскільки вони компактно розміщуються під стелею, не займаючи зайвого простору, і при цьому не втрачають своєї пропускної спроможності. Реалізуються вони трубами довжиною 0.5, 1 і 2м.

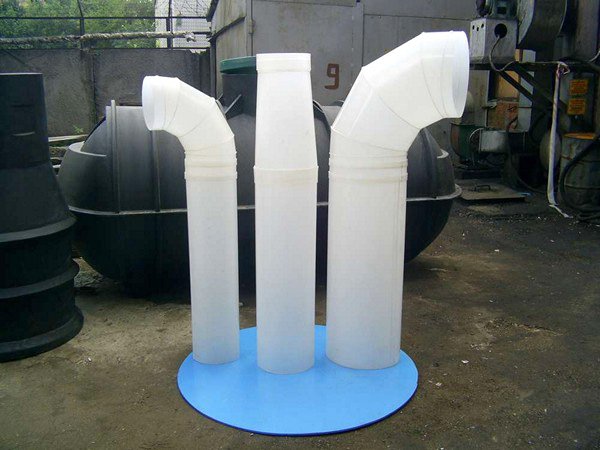

Повітроводи для вентиляції у ванній фото

З’єднувальні муфти. Використовуються для з’єднання прямих ділянок повітропроводів.

Поворотні коліна. Для прямокутних труб вони виготовляються двох типів – горизонтальні і вертикальні.

Зворотний клапан. Це пристрій перешкоджає зворотному току повітря – штука досить цікава, і відмовлятися від її застосування не варто. Вона захистить вашу ванну кімнату від проникнення в неї запахів з сусідніх квартир.

Елементи кріплення. Ви можете використовувати як готові, спеціально призначені для повітроводів кронштейни, так і саморобний кріплення (наприклад, П-подібний кронштейн для гіпсокартонних профілів).

З цими деталями і доведеться працювати, вирішуючи питання, як зробити вентиляцію в ванній.

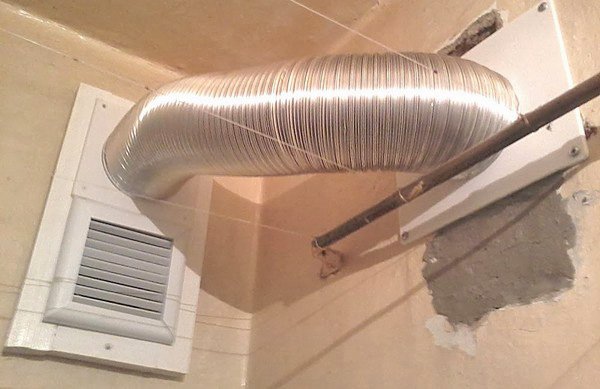

Особливості вентиляції для ванних кімнат фото

Монтаж вентиляційної системи: схема і тонкощі процесу

Для початку розберемося зі схемою монтажу. Виглядає вона наступним чином – це магістральний повітропровід, до якого за допомогою трійників підключені відгалуження для забору повітря з одного або декількох приміщень. В принципі, схема є досить поширеною і використовується для монтажу практично всіх централізованих комунікацій. Дотримуючись її, можна зібрати і водопровід, і опалення, і навіть електропроводку.

Як зробити примусову вентиляцію у ванній фото

Монтаж вентиляції в приватному будинку або квартирі у ванній починається з установки вентилятора. Він монтується в безпосередній близькості від витяжного отвору, в якості якого може виступати або віддушина, або спеціальний отвір, пробитий на вулицю. Щоб запобігти проникнення повітря з вулиці або централізованої домовик витяжки, перед вентилятором потрібно встановити зворотний клапан.

У представленому відео показано, як влаштована вентиляція у ванній кімнаті

Далі встановлюємо і кріпимо повітроводи. З’єднувати окремі ділянки труб і елементи конструкції необхідно з допомогою герметика (наприклад, силікону). Для початку потрібно зібрати магістральний канал, встановити на ньому всі необхідні трійники і якісно його закріпити. Після того як він буде зібраний, на бічні випуски трійників знову встановлюються зворотні клапани – вони потрібні для того, щоб повітря з одного приміщення не потрапляв в інше. Далі продовжуємо монтаж повітроводів і дотягуємо їх до місць, де будуть розташовуватися повітрозабірники. Їх ставлять після монтажу підвісної стелі. Тільки після цього можна сказати, що вентиляція для ванної кімнати готова.

Витяжна вентиляція у ванній фото

Ну і на закінчення кілька слушних порад, які допоможуть вам уникнути деяких неприємних моментів.

Слід ретельно герметизувати вихідний отвір, що забезпечує викид повітря за межі приміщення. Будь то введення у вентиляційну шахту багатоквартирного будинку або отвір, пробитий на вулицю, його потрібно ретельно закрити монтажною піною. В іншому випадку протяги вам гарантовані.

Перш ніж встановлювати підвісну стелю, систему вентиляції потрібно випробувати в дії. Уявіть хоча б на хвилину, що буде, якщо ви зашиєте стелею непрацюючий витяжний вентилятор. Щоб передбачити його заміну в майбутньому, потрібно організувати до нього доступ, приміром, встановити під ним ревізійний люк.

Ось і все, що необхідно знати про те, як робиться вентиляція у ванній кімнаті своїми руками. Боятися цієї роботи не потрібно, вона легка і нескладна. Головне – пам’ятайте золоте правило будівельника: сім разів відміряй, один відріж!
