При будівництві сучасних будівель, як правило, застосовують поліпропіленові труби. Їх легко встановлювати і монтувати, зручно транспортувати, вони не видають багато шуму. Конструкції, виготовлені з поліпропілену, більше металевих модифікують в довжину при зміні температурних показників, тобто збільшуються при збільшенні температури і зменшуються при охолодженні. З цієї причини теплове розширення трубопроводу з поліпропілену неодмінно підраховують при створенні проектів системи трубопроводу з великою довжиною. Беручи до уваги, що температурні трансформації в системі холодного водопостачання не виражені, розширення поліпропіленових труб не враховується. Надають значення параметру лінійного розширення не лише в системах опалення і при гарячому водопостачанні.
При монтажі системи, конструкції встановлюють таким чином, щоб вони легко переміщалися в межах параметрів розрахункового розширення. Подібний розклад може відбуватися в результаті компенсуючої здатності труб, монтування температурних компенсаторів і грамотної установки кріплень.
Що станеться при нехтуванні тепловим розширенням?
Рекомендації щодо врахування коефіцієнта лінійного розширення
При створенні проектів трубопроводів враховується коефіцієнт теплового подовження.
Розраховуючи зміни при нагріванні, застосовується нормативний коефіцієнт розширення і показник різниці температурних значень, що визначаються в трубопроводі при включеній системі і при монтажі.
У армованих конструкціях коефіцієнт теплового розширення відповідає 0,15 мм/мК, армованих трубах подібний показник коливається в межах 0,03 ? 0,05 мм/мК. Трубопровід, армований скловолокном або алюмінієм, має низький коефіцієнт, на відміну від поліпропіленових труб. При монтуванні систем цей факт є визначальним.
Необхідно приймати до уваги довжину труб, вираховуючи значення, на яке подовжується конструкція при нагріванні. Наприклад, при довжині ділянки трубопроводу дорівнює 5м, величина розширення доходить до 17,5 мм
Способи ліквідації ефекту теплового розширення труб

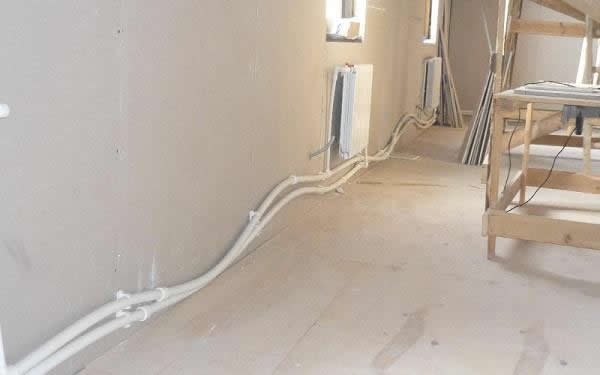

- При установці системи опалення, між трубопроводом і стіною передбачаються певного розміру зазори. Отже, у труб з’являється можливість розширюватися при нагріванні на кілька сантиметрів. Щоб уникнути повної поломки систему опалення не прокладають строго уздовж стін;
- Найбільш ретельно необхідно стежити за пайкою труб з поліпропілену в ділянках кутів приміщення. Потрібно зберігати зазори певного розміру для запобігання упору труб в стіну;

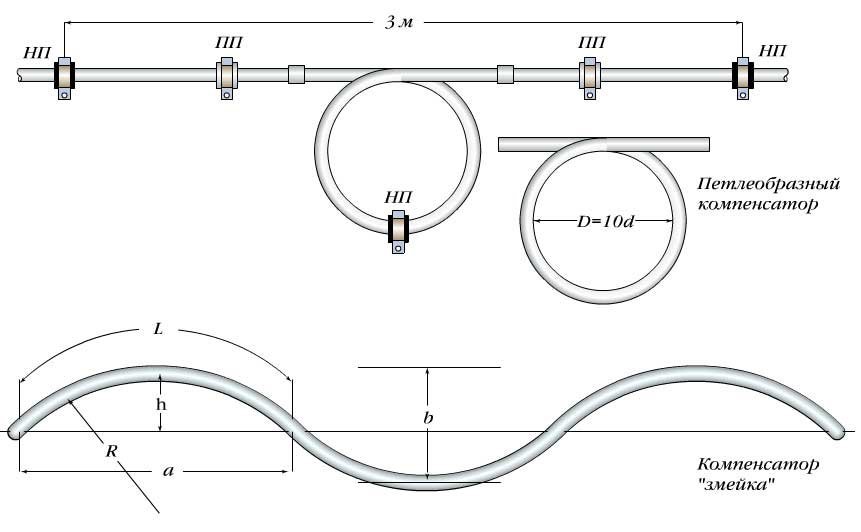

- На ділянках тривалого трубопроводу обов’язково встановлюють особливі компенсатори. В П-подібних зонах теплове розширення сприяє рухливості поліпропіленових труб. Щоб повітряні камери не утворювалися у верхніх ділянках подібних компенсаторів, їх установку виробляють з нахилом. У подібному випадку під час наповнення системи гарячим теплоносієм повітряні пробки з них підуть;

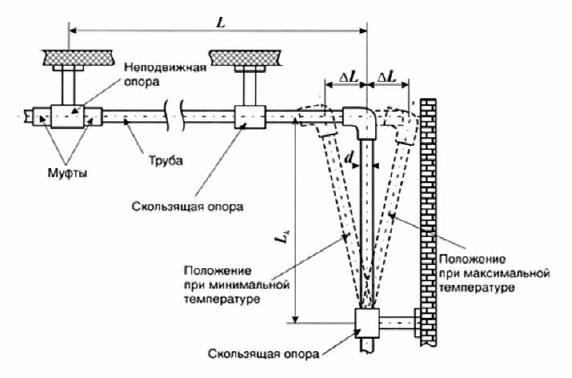

- При грамотному застосуванні опор і підбору певної форми трубопроводу проблема лінійного розширення усувається.
- Основні рекомендації монтування: пристрій гнучкої системи, з мінімальною кількістю жорстких стиків, що володіють низькою здатністю до деформування.
Труби з поліпропілену, при дотриманні рекомендації виробника і правил монтажу, відрізняються від інших видів невеликою вартістю, простотою укладання, великим терміном експлуатації і безпекою.
