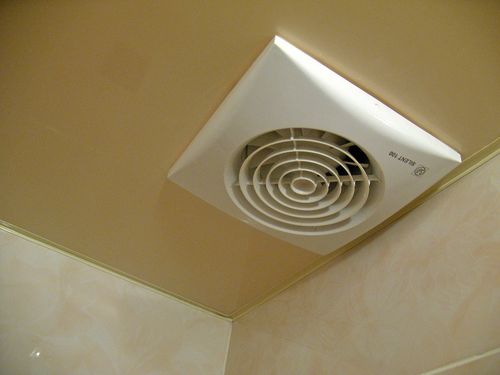

Головне добре підготуватися і переглянути як робиться установка вентилятора у ванній своїми руками, тому що тут є ряд особливостей, без яких не можна обійтися. Важливо розуміти, що все залежить від типу пристрою.
Види вентиляторів
Зміст
- 1 Види вентиляторів
- 2 Схеми підключення
- 2.1 Схема з двухклавишным вимикачем
- 2.2 Підключення пристрою з відліком часу
- 2.3 Пристрій з датчиками
- 3 Підготовчі дії
- 4 Підключення проводів
- 5 Розташування вентиляційних каналів
- 6 Установка
- 7 Вентиляційний отвір всередині підвісної стелі
- 8 Вентиляційний отвір зовні підвісної стелі
В туалеті і ванній кімнаті знаходяться стінові канали-повітроводи. Вони здійснюють припливно-витяжну вентиляцію природним (пасивним) способом. Вона є недостатньою для швидкого вентилювання цих кімнат. Ефективність вентиляції збільшується з допомогою правильно встановленого витяжного вентилятора. Існує два види таких приладів: осьові і канальні. Установка перших здійснюється на отвір витяжки, монтаж друге виробляється всередині воздуховода.
Перед тим як встановити прилад своїми руками, необхідно переконатися, що в каналі є рух повітря: піднести до його отвору сірник або аркуш паперу.
Види вентиляторів для ванни
Схеми підключення
Існує чотири схеми підключення витяжного пристрою у ванній кімнаті або туалеті. Перед тим як встановити його своїми руками, необхідно дотримати кілька заходів безпеки. Потрібно вимкнути рубильник електрощита: напруга в проводці, з якою будуть працювати, має бути відсутнім. Всі схеми підходять для трьох або двопровідної проводки. В останньому випадку зі схеми прибирають проводок заземлення, монтаж робиться без нього.

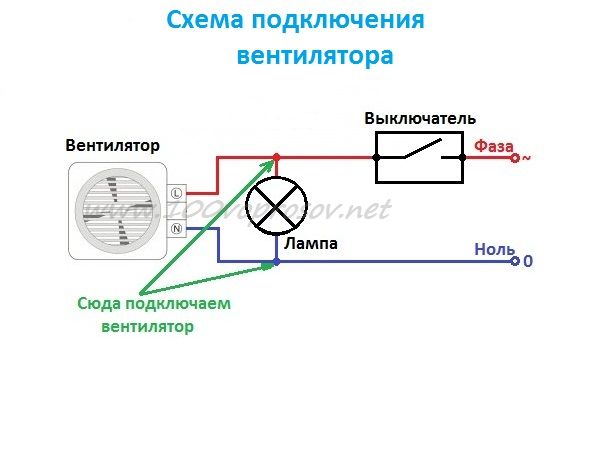

Перший тип під’єднання витяжки у ванній кімнаті і туалеті, коли одночасно включається освітлювальний прилад. Прямо підключається «нуль» з «землею», а фазу з тієї ж скрутки під’єднують після вимикача. З неї ж йде проводок на освітлювальний прилад. Є один недолік: після вимикання освітлення вимикається вентилятор теж.
Схема з двухклавишным вимикачем

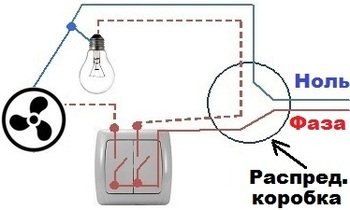

Наступна схема використовує двоклавішний вимикач: один рубильник для вентилятора, інший, для освітлення. Фаза з розподільчого скриньки відходить до вимикача. Потім вона комутується з двома контактами, які відходять до висвітлення і витяжці. «Нуль» і заземлення з розпаяного короби вимикача теж йдуть безпосередньо на світильник і вентилятор. Для такого з’єднання необхідно протягнути ще один провід від вимикача до витяжки. Але краще взяти відразу трижильний провід прокласти його від вимикача до короба для розподілу, а від нього вже окремим проводом приєднувати прилади.
Підключення пристрою з відліком часу
Автоматизовані витяжки, оснащені таймерами, і коштують дорожче, але ними зручно користуватися. У ванній кімнаті це ідеальний варіант. Такі пристрої працюють наступним чином. Вони задіюються одночасно з освітленням, а відключаються окремо після закінчення заданого часового проміжку. Прилад буде активно видаляти запахи і вологу після відходу з ванної, і вимкнеться точно через виставлений часовий проміжок автономно.

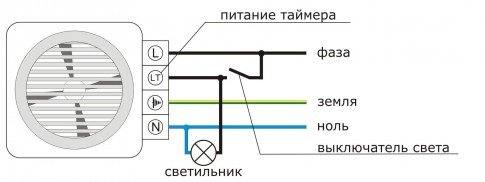

Щоб правильно встановити пристрій своїми руками з таймером потрібно чотири дроти. Такий вентилятор має чотири контакту. Монтаж проводиться за наступною схемою підключення проводів: L — кабель з розпаяної коробки, Lt – дріт через вимикач освітлення, N — «нуль» і четвертий – заземлення у відповідне гніздо на приладі.
Пристрій з датчиками
Установка приладу з визначником вологості і руху найбільш проста. Такі пристрої функціонують автономно у відсутність будь-якої участі мешканця квартири. Для ванної кімнати рекомендують поставити прилад, що реагує на вологу, а для туалету — реагує на рух. Перший автоматично вмикатиметься і функціонувати до того моменту, поки показник вологи не досягне заданої відмітки.
Попутно з вологістю прилад буде витягувати запахи. Механізм, що реагує на рухи, автоматично вмикається, працюючи в своїй зоні досяжності. При вході людини в зону дії він включається, а потім вимикається з певною встановленою тимчасовою затримкою. Встановити такий прилад у кімнаті не складе труднощів: фаза, «нуль» і заземлюючий провід, а якщо його немає, то тільки двоє перших, підключаються безпосередньо від розпаяного короба до витяжки.
Підготовчі дії
Установка витяжного вентилятора досить проста робота, її легко правильно зробити своїми руками. Монтаж його буде правильним, якщо дотримати наступні правила:
- вентилювання приміщення буде ефективно, якщо між порогом і дверима є невеликий зазор, або двері мають прорізи;
- шахта для повітря не повинна бути забита, необхідно перевірити чи є рух повітря по ній;
- установка здійснюють тільки після механізму підключення до електромережі;
- іноді потрібно розширити отвір для приладу, а якщо воно більше — туди вставляють в ролі ущільнювача трубу з пластику або подібну прокладку. Після цього заповнюють порожнечі піною для монтажу;
- потрібно перевірити чи закриває пластикова решітка область без обробки, якщо немає – потрібно зашпаклювати і підфарбувати ці ділянки стіни;
Розраховуючи діаметр вентилятора враховують, що треба залишити 5-10 мм по його окружності для надійної фіксації ущільнювачем, герметиком, монтажною піною. До приладу заздалегідь підводиться харчування, підійдуть будь-які від освітлення, вимикача. Найзручніше якщо кабелі живлення розміщені попередньо в вентиляційному повітроводі при укладанні плитки. Використовують також зовнішню проводку.
Підключення проводів

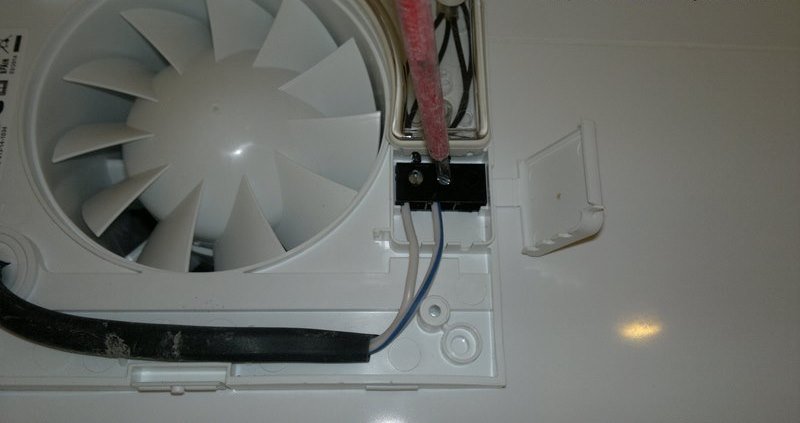

Наступний етап – приєднання живильних проводів. Це потрібно зробити перед остаточною фіксацією, щоб перевірити функціональність витяжки і схеми підключення. Перед установкою вимикає рубильники на щитку, вимкнути проводку. Далі, знімають фронтальну панель вентилятора. Всередину нього пропихаються живлять дроти, для цього там є отвори і канали.
Підключення проводів до вентилятора у ванній
Дроти підключаються до клем приладу, які приховані захисною кришкою. Живлять дроти підганяються за розміром, з них знімається захисна оболонка. Якщо немає заземлення, достатньо двох проводів: фази і нуля. У вентиляторів без заземлення дві клеми: L – фазний провід і N — нульовий. Дроти підключаються до клем, болти затягуються. Потім захисна кришка встановлюється на місце і перевіряють працездатність механізму. Після перевірки харчування вимикають і приступають до фіксації.
Розташування вентиляційних каналів
Як правило, монтаж вентилятора не вимагає додаткової системи повітроводів. З вентилюванням впорається осьової радіальний вентилятор, встановлений на ніші витяжного воздуховода. Цей спосіб його розташування і монтажу має сенс, якщо шахта знаходиться безпосередньо за стіною ванної кімнати, яка також може бути поєднаною з туалетом. Багато будинків оснащені пасивної вентиляцією, діркою в стіні ванної, що веде в туалет. З нього повітропровід йде до магістрального вентиляційного каналу. У такому разі часто в туалеті роблять активну вентиляцію (вентилятор підключається до електромережі), а у ванній кімнаті, пасивну.
Якщо ванна і туалет розділені, але мають свої окремі отвори, що виходять в загальну шахту, то тоді оптимальним варіантом буде установка канального вентилятора. Його потрібно встановити на сегменті шахти, де з’єднуються повітроводи з двох кімнат.
Коли вентиляційний канал знаходиться через одну або більше приміщень, потрібно підвести його безпосередньо в кімнату з допомогою пластикових або гофрованих алюмінієвих вентиляційних коробів. Монтаж вентилятора у всіх випадках здійснюється, як описано нижче.

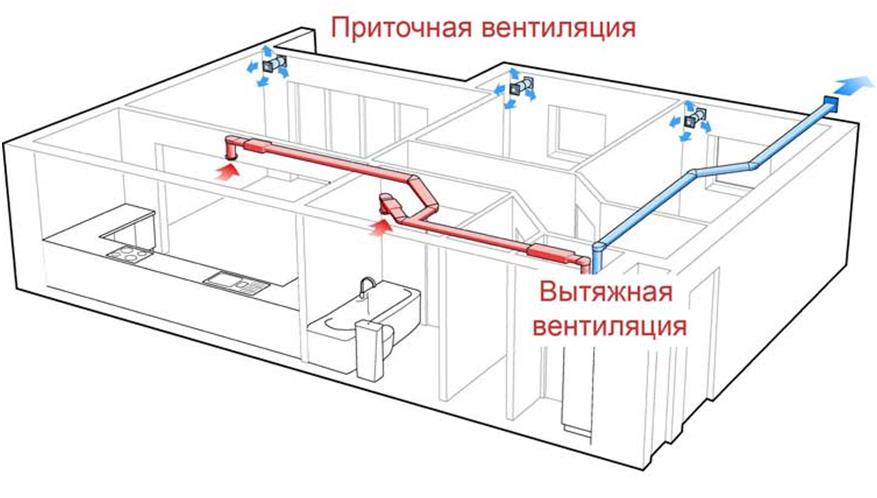

Схема вентиляції в квартирі
Установка
На корпусі вентилятора розміщені отвори на кожному кутку для кріплення дюбелями. Але у цього методу фіксації є мінуси: просвердлити дірки в плитці або стіні непросто, необхідно спеціальне обладнання (свердла, дриль). Таке кріплення негерметичное, залишаються щілини, можливе виникнення вібрації і деренчання корпусу, тому краще посадити прилад на герметик. Силіконовий клей, рідкі цвяхи наносяться пістолетом або вручну по периметру вентиляційної шахти. Поверхня перед цим повинна бути ретельно очищена. Вентилятор вставляється, притискається, його положення перевіряється рівнем. На два/три години його фіксують скотчем, після остаточного застигання герметика його знімають.
Фіксація на дюбелі більш надійна, але вона має перераховані вище недоліки. Робота здійснюється наступним чином. Знімається кришка вентилятора, він прикладається до отвору на стіні, олівцем вказуються місця під свердління дірок під дюбелі. За ним свердляться отвори, туди вставляються розпірні дюбелі. Прилад підключається до мережі і перевіряється його працездатність. Потім він вставляється, прикручується саморізами і закривається кришкою.
Вентиляційний отвір всередині підвісної стелі
Всередині підвісних рейкових і натяжних конструкцій не повинна затримуватися волога, тому система вентиляції там обов’язкове.
Натяжна і рейкова стеля в деяких будинках монтується по нижньому краю стельових балок знаходяться на висоті 19-21 см від перекриття. Вентиляційний отвір виявляється всередині навісної конструкції.
У цьому випадку натяжна або рейкова стеля достатньо обладнати пасивної вентиляцією: прорізати отвір у стелі, оформити його декоративною решіткою або спеціальним плафоном. Таких отворів можна зробити кілька. Витяжний вентилятор, встановлений в стінному отворі, буде витягувати повітря через вентиляційні решітки стелі. Це дозволить підібрати прилад більшої потужності і, відповідно, гучності: конструкція стелі буде глушити звуки, а потік повітря буде сильніше, що компенсує невеликий розмір вентиляційної решітки в ньому.
Вентиляційний отвір зовні підвісної стелі
У будинках, де отвір воздуховода знаходиться вище рівня, на якому монтується підвісна рейкова або натяжна стеля, витяжної канальний або осьовий вентилятор вставляється в штатний повітропровід в стіні, а на полотні стелі, навпроти нього проробляється ще одна дірка.
Стандартна ширина планки рейкової конструкції — 84 мм, тому отвір повинен мати діаметр 80 мм, щоб не зім’яти рейковий профіль. Діра просвердлюється в рейці дрилем оснащеної фрезою «балеринки» на 80 або 82 мм.
Грати можна взяти більше, діаметром 100 мм, на ній передбачаються отвори під саморізи. Вона притуляється до розмітки, і через неї свердлять монтажні отвори під кріплення. Відразу вкрутити саморіз в стелю (без попередньо просвердлених під нього дірок) не рекомендується: найменша осічка, він застромиться не там, де потрібно. Капелюшки саморезов приховає декоративний елемент решітки.
Подібним чином своїми руками робиться вентиляція в натяжних полотнах, тільки тут отвір акуратно вирізається, а не свердлиться. Сітка кріпиться на стелю спеціальними затискачами або силіконовим клеєм.
