Як не крути, а якщо самому не подбати про наявність в будинку гарячої води, то ніхто інший цього за вас не зробить, навіть ЖЕК, який в силу застарілого обладнання просто не в змозі впоратися з таким завданням. Єдино вірний вихід з подібної ситуації – це установка бойлера в індивідуальному порядку. Саме цим питанням ми і займемося в поточній статті, в якій разом з сайтом vannaja.net розглянемо можливість самостійного підключення пристрою до домашнього водопроводу та електричної мережі.

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

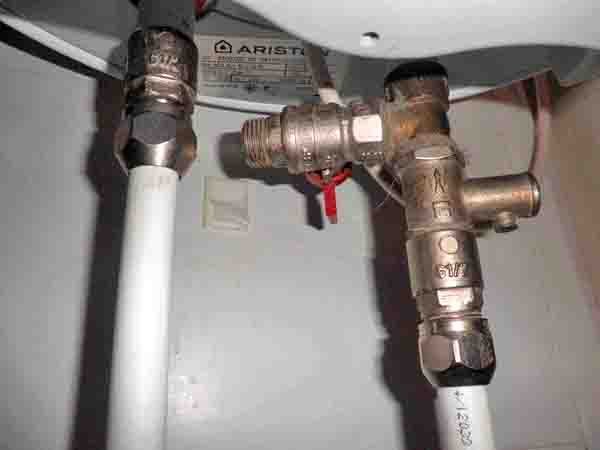

Як встановити бойлер своїми руками

Для зручності сприйняття інформації розділимо цей процес на кілька етапів: кріплення бака на стіну, його підключення до системи водопроводу та електричної мережі. Почнемо по порядку.

Установка бойлера: де і як закріпити водонагрівальний бак

У ванній кімнаті, особливо в малогабаритній, існує не так вже й багато місць, в яких може бути виконана установка водогрійного бака – над унітазом (якщо мова про суміщеному санвузлі), над ванною або над пральною машиною. У будь-якому випадку потрібно бути готовим до деяких незручностей – наприклад, до нависає над головою у процесі справляння природних потреб або прийняття ванних процедур величезної ємності. Це не дуже приємно, але якщо хочете користуватися гарячою водою, доведеться змиритися.

В цьому відношенні набагато привабливіше виглядають плоскі водонагрівачі – тут можна заспокоїти себе тим, що у них не такий великий важіль, і зірватися з кріплень вони навряд чи зможуть. До речі, як правило, практично всі сучасні бойлери передбачають як вертикальну, так і горизонтальну установку. В останньому випадку, особливо плоскі баки, візуально практично не зменшують простір ванної кімнати. Тут вирішувати вам, я лише виклав можливі варіанти.

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

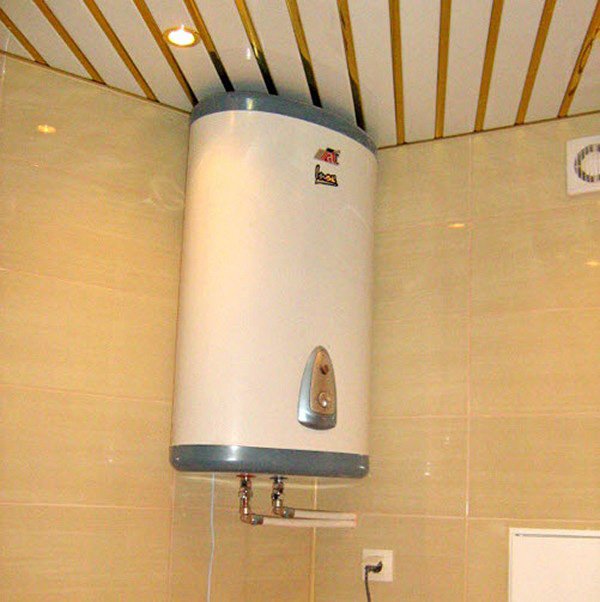

Установка бойлера своїми руками

Тепер про кріплення бака до стіни. Тут все набагато простіше, ніж може здаватися, головне – правильно виконати розмітку. Для початку слід отчертить вертикальну вісь, яка обумовлює центр бака на стіні. Потім потрібно накреслити вісь верхніх кріплень. Її відстань від стелі розраховується виходячи з наступних розмірів – відстань від верхнього краю бака до кронштейна, плюс 50мм зазору між стелею і баком (він знадобиться при монтажі). Ну і вісь для нижніх кріплень – тут досить відміряти відстань між кронштейнами і відкласти його вниз від верхньої осі. Слід розуміти, що така розмітка повинна виконуватися за допомогою рівня. Тепер взагалі все просто – заміряємо відстань між крайніми точками кріплення на кронштейні, ділимо отриманий результат навпіл і відкладаємо цей розмір вліво і вправо по верхній і нижній горизонтальній осі.

В отриманих точках свердлимо отвори, встановлюємо в них гаки, добре затягуємо і вішаємо на них бак. Все – питання, як встановити бойлер на стіну, можна вважати вирішеним! Щоб переконатися в надійності своєї установки, можете повиснути на баку – якщо він вас витримає і не відірветься від стіни, значить можна ні про що не переживати.

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

Як підключити бойлер

Бойлер у ванній: підключення до водопроводу

Почати вирішувати питання, як підключити бойлер до водопровідної системи, потрібно почати з того, що зробити врізки – говорячи простою мовою, в зручному для підключення місці потрібно розрізати холодний і гарячий трубопровід квартирної розведення і вставити туди трійники, до яких згодом підключиться водонагрівач. З металопластикової трубою все досить просто – розрізали і вставили трійники, гарненько обжав їх гайки. Для роботи з поліпропіленовими трубами знадобиться паяльник. На кожен з трійників (на їх серединний випуск) встановлюємо по одному кульового крана і концевику для під’єднання труби.

Далі збираємо бак. Шукаємо на ньому патрубок з синьою відміткою – сюди підключається холодний водопровід. На цей патрубок за допомогою ключа і клоччя спочатку накручується різьбовий трійник, а на його центральне відгалуження монтується кран для зливу бака. На нижню відгалуження, що залишився поки незадіяним, нагвинчують зворотний клапан, при цьому обов’язкова умова його установки – це дотримання певного напряму. Його стрілка повинна вказувати на бак. Після зворотного клапана монтуємо кінцевик і з’єднуємо його з кінцевиком на урізанні. Не переплутайте – цю трубу потрібно під’єднати саме до холодного водопроводу!

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

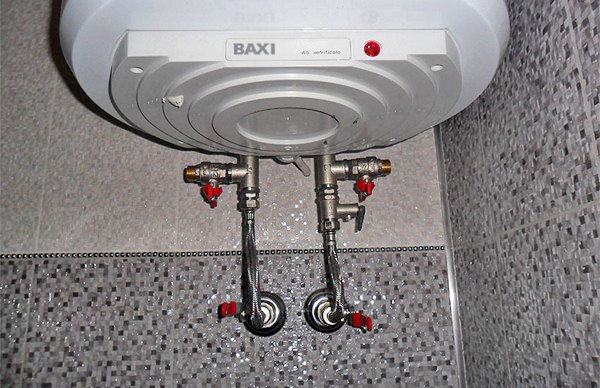

Підключення водогрійного бака своїми руками

Тепер розбираємося з гарячою водою (патрубок з червоною позначкою) – тут трохи легше. На цей патрубок потрібно буде встановити тільки кран і кінцевик. Після чого з’єднати його з оконечником на врізці в гарячий водопровід.

Після того як підключення бойлера до водопроводу буде виконано, систему потрібно перевірити. Щоб не наповнювати, а потім знову зливати бак, спочатку закриваємо відсічні крани, встановлені біля врізок і запускаємо подачу холодної води. Про гарячий кран забудьте – коли бак працює, він повинен бути закритим.

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

Підключення бойлера до водопроводу фото

Дивимося, чи немає течі на виразках. Якщо їх немає, то відкриваємо кран на гарячій врізки на повну котушку, а на холодній потихеньку і спостерігаємо за наявністю теч по мірі того, як бак буде наповнюватися. Не забудьте відкрити найближчий змішувач в гарячому стані – через нього з бака буде йти повітря. Це триватиме до тих пір, поки бак не наповниться водою. Коли це станеться, закриваємо змішувач і останній раз перевіряємо всі трубопроводи на відсутність течі при повному тиску. Якщо все в порядку, то можна рухатися далі і підключати бак до електропроводки.

Подробиці установки бойлера своїми руками ви можете дізнатися, переглянувши відео.

Установка бойлера своїми руками: як підключити бак до електропроводки

Підключати водонагрівач з допомогою перенесення в найближчу розетку не варто – принаймні, це буде неправильно. Водогрійний бак є досить потужним споживачем електроенергії, і такий підхід до справи може обернутися неприємностями, якщо не сказати катастрофічними наслідками.

Якщо все робити правильно, то підключення водогрійного бака до системи енергопостачання квартири повинно виконуватися окремою гілкою безпосередньо від квартирного електрощитка. Ця гілка повинна бути обладнана автоматичним вимикачем потужністю 16А. Якщо враховувати той нюанс, що бак встановлюється у ванній кімнаті, то варто відмовитися від використання розетки, навіть вологозахищеній. У таких ситуаціях заводський кабель з вилкою від’єднується, а замість нього встановлюється новий, цільний провід, що йде прямо від квартирного електрощитка.

Установка бойлера: тонкощі і нюанси монтажу у ванній кімнаті

Установка водогрійного бака своїми руками

Не слід забувати і про заземлення – його відсутність може спричинити деякі неприємності. Легке пощипування струму в процесі прийняття ванни або душа – це, можна сказати, менше з зол. Бак потрібно заземлювати дуже добре і безпосередньо в розподільчому щитку. Тягнути дроти до водонагрівача необхідно трижильним кабелем, переріз якого становить 2,5 квадрата.

На завершення теми, встановлення бойлера, хочу нагадати про таку особливість зворотного клапана, як його здатність скидати надлишковий тиск з бака. По суті, цей клапан можна назвати пристроєм два в одному – він одночасно є і зворотним клапаном, і запобіжником від надлишкового тиску, для скидання якого обладнується спеціальним невеликим випуском. Ось на цей випуск і треба надіти тонку прозору трубку і провести її або в каналізацію, або зливний бачок унітазу. Тепер можна сміливо сказати, що робота закінчена, і водонагрівальний бак можна включати і повноцінно експлуатувати.
