Трубопровід своїми руками: способи з'єднання труб з ПВХ

Зміст

З’єднання пластикових труб розтрубні способом

З’єднуємо ПВХ-труби з допомогою фланців

З’єднання труб з полівінілхлориду методом «холодного зварювання»

Труби з полівінілхлориду в даний час все частіше використовуються при монтажі різних систем: водопроводу, газопроводу, каналізації. Поєднання їх переваг, таких як легкість, довговічність, стійкість до різних впливів і корозії, не залишають металевим аналогам жодних шансів. Ще однією істотною перевагою ПВХ труб є гранична простота монтажу, який не вимагає ні специфічних навичок, ні професійного обладнання.

ПВХ-труби можна з’єднувати кількома способами:

розтрубні з’єднання;

фланцевим;

методом «холодного зварювання» або клейовим з’єднанням.

Всі ці способи доступні непрофесіоналові в домашніх умовах. Все що потрібно – це просто чітко слідувати інструкціям.

Зміст

З’єднання пластикових труб розтрубні способом

Такий спосіб з’єднання застосовується в двох випадках:

при складанні трубопровідної лінії;
при створенні з’єднання декількох трубопроводів.

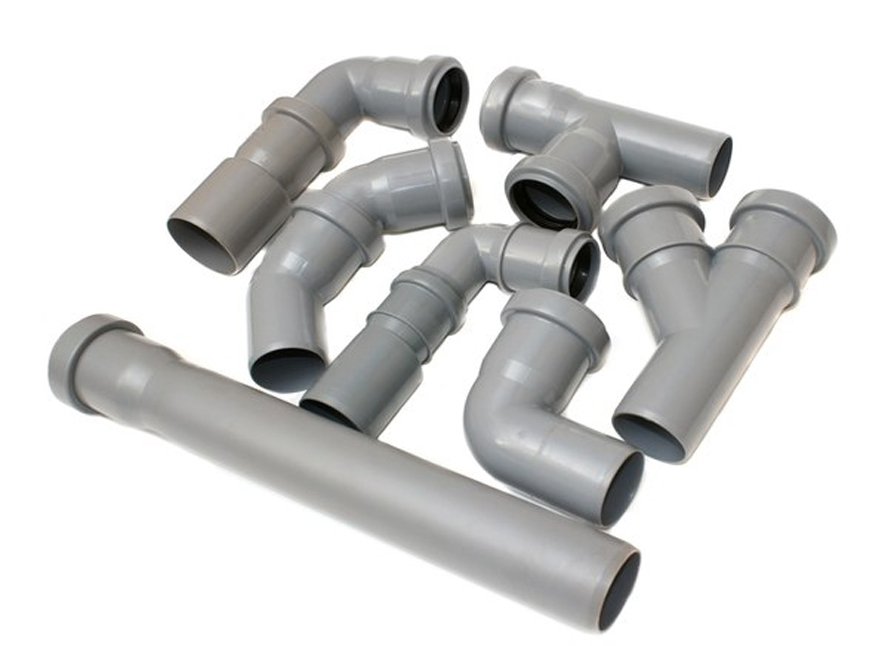

При першому варіанті знадобляться тільки труби, що мають розтруб на одному торці. У другому випадку необхідно подбати про підбір підходящих фітингів – спеціальних з’єднуючих елементів для труб з ПВХ.

Для з’єднання труб цим способом потрібно виконати наступні дії:

Ретельно очистіть зовнішню поверхню пластикової труби в місці майбутнього з’єднання, і внутрішню сторону розтруба.
Огляньте гумове кільце, яке знаходиться в жолобку розтруба, на предмет опуклостей, прогинів, зміщення.

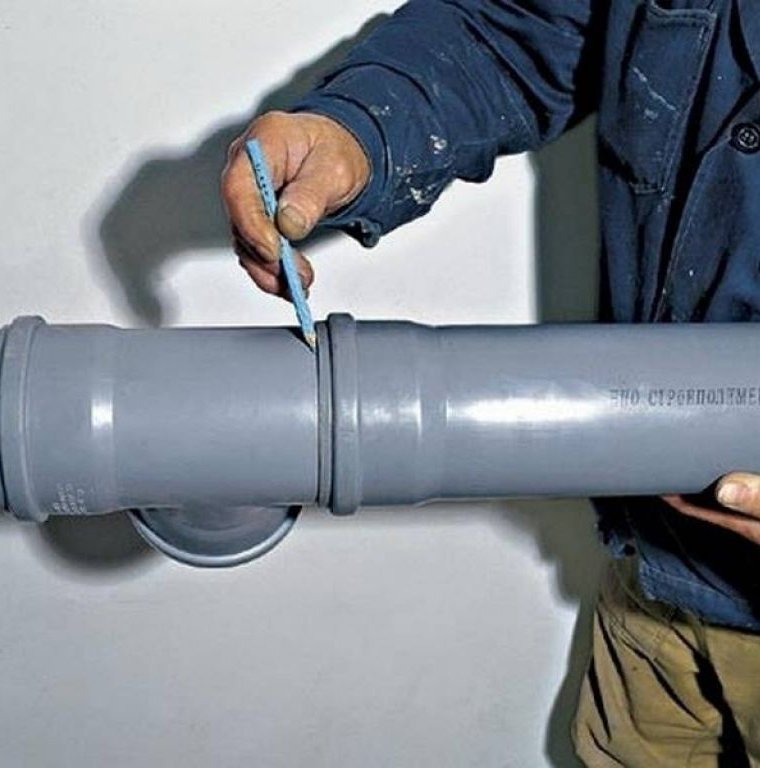

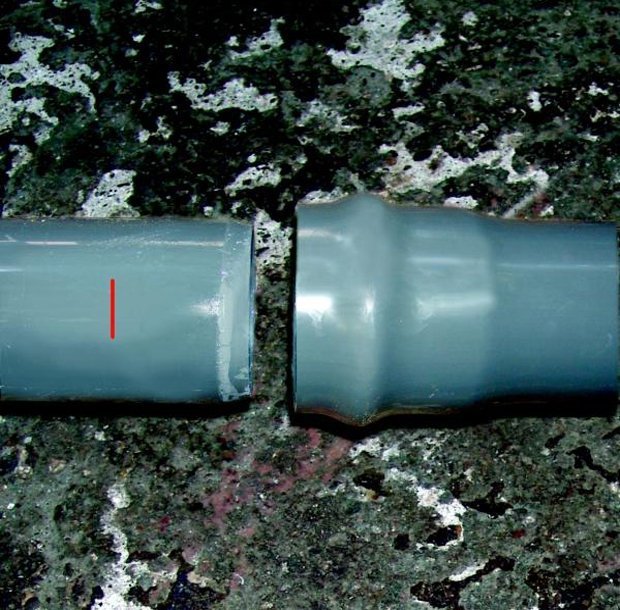

Зніміть фаску з торця ПВХ-труби під кутом в 15 градусів і позначте на ній глибину, на яку виріб повинен увійти в розтруб. Відстань від краю труби до мітки має бути на 10 мм менше глибини розтруба.

Змастіть місця з’єднання і ущільнювальне кільце гліцерином або силіконовим складом. Прослідкуйте, щоб після мастила на поверхню не потрапляли будь-які сторонні частинки.
З’єднайте деталі так, щоб збіглися їх осі.
Зробіть з’єднання, з огляду на відзначену раніше глибину. Не потрібно засувати трубу глибше мітки. При виникненні труднощів можна скористатися важелем у вигляді брухту. У цьому випадку не забудьте зробити дерев’яну прокладку, розташувавши її між брухтом і торцем вироби.

З’єднуємо ПВХ-труби з допомогою фланців

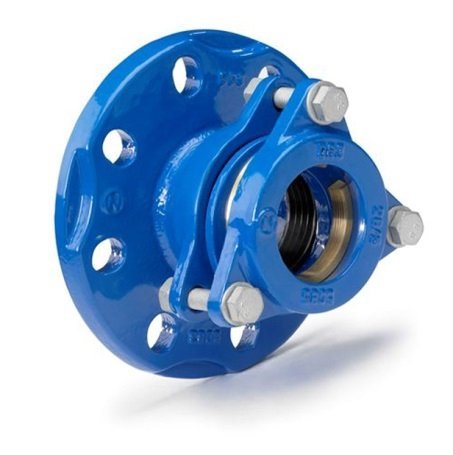

Інший спосіб з’єднання передбачає використання фланця з чавуну, що має гумову прокладку. Роботи виконуються в наступній послідовності:

ПВХ-труби обрізаються до потрібної довжини, зріз робиться строго перпендикулярно осі. Поверхня зрізу повинна бути дуже гладкою і не мати задирок і тріщин. Знімати Фаску при такому з’єднанні не потрібно.

На торець надівається фланець. Гумова прокладка розміщується так, щоб її край відступав від кінця ПВХ-труби не менше, ніж на 1 див.

Фланець засувається на прокладку, другий відповідний фланець з’єднується з першим болтами, закріплюючи кінці труб. Закручувати болти потрібно рівномірно і по черзі, уникаючи зайвого затягування.

З’єднання труб з полівінілхлориду методом «холодного зварювання»

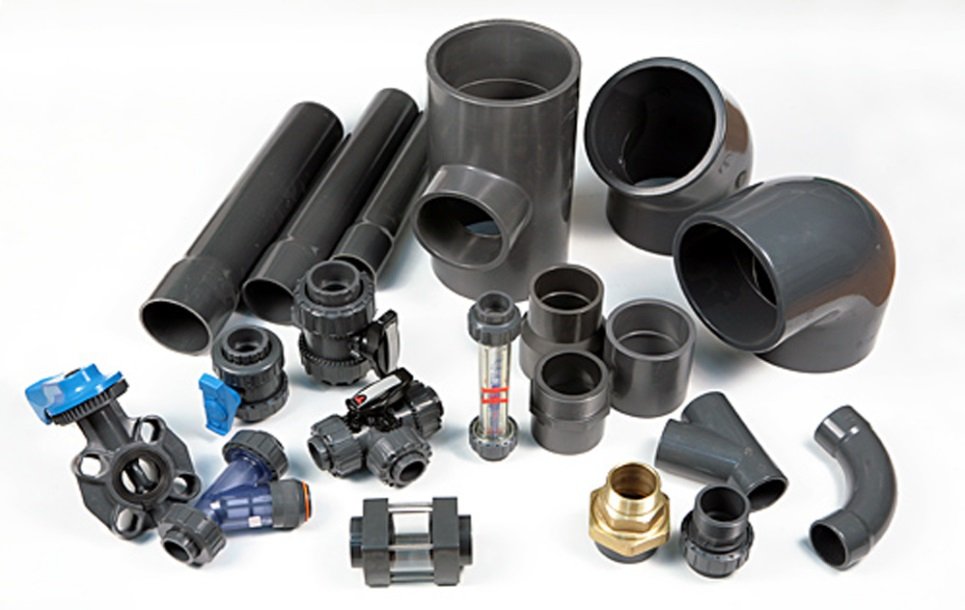

Холодна зварка не вимагає спеціального обладнання і являє собою процес склеювання за допомогою агресивних клеїв особливого класу. Замість високотемпературного впливу, що застосовується при звичайній зварюванні, тут використовується хімічна речовина. Під впливом клею верхній шар з’єднуються предметів розчиняється, і елементи конструкції з’єднуються один з одним в єдине ціле на молекулярному рівні. Склеювання труб виробляють з використанням фітингів з того ж матеріалу.

Порядок дій у процесі склеювання елементів трубопроводу наступний:

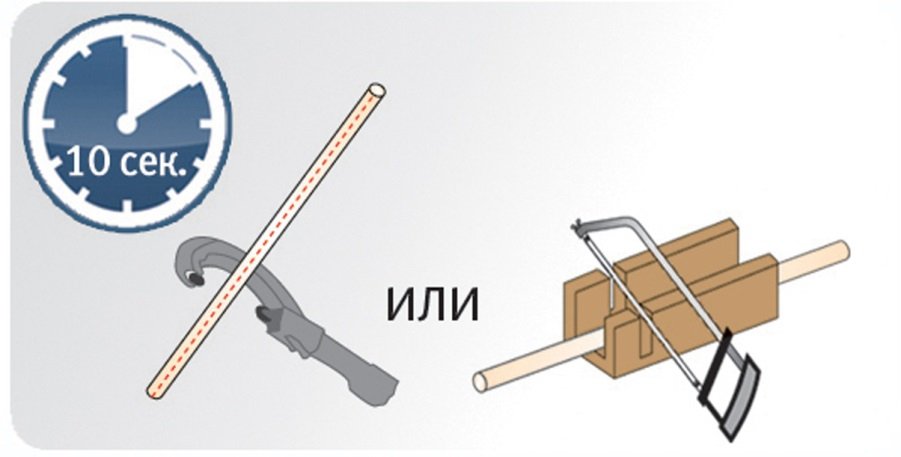

Відріжте частину ПВХ-труби потрібного розміру, якщо це необхідно. Використовуйте спеціальні ножиці або різак. У разі відсутності цих інструментів візьміть ножівку по металу.

Важливо! Різати трубу потрібно так, щоб кут відносно осі залишався прямим.

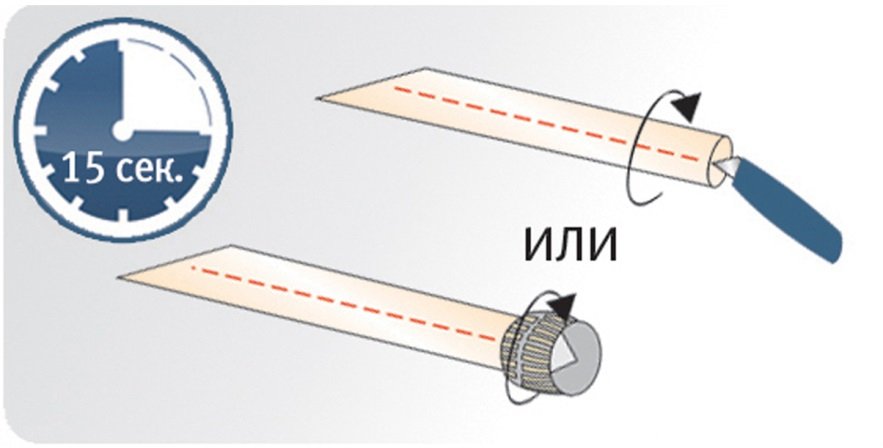

Наждачним папером або напильником обробіть торці труб, видаливши тирса і задирки. За допомогою ножа або спеціального інструменту зніміть фаску з зовнішньої сторони крайки. Продуйте виріб.

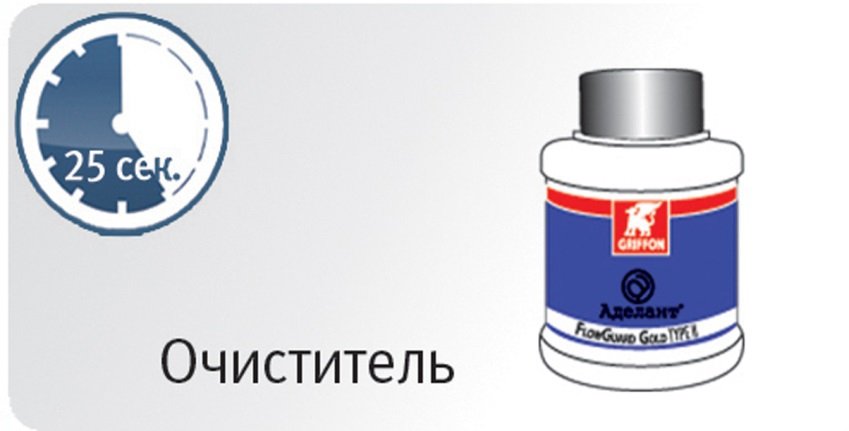

Обробіть деталі, які вам необхідно з’єднати, праймером – спеціальним очисником. Він допоможе знежирити і пом’якшити пластик і тим самим забезпечити найкращий ефект від клею.

Перед початком з’єднання переконайтеся в сумісності розмірів деталей, вставивши трубу в гніздо фітинга. Вона повинна входити без зусиль, але і не занадто вільно. Зробіть позначку у вигляді єдиної риси, щоб після нанесення клею відразу з’єднати деталі правильно.

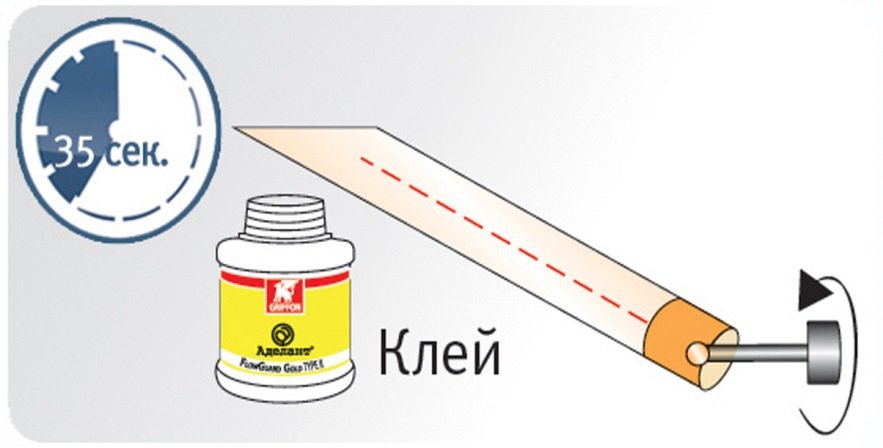

Рівномірно нанесіть клей на ПВХ-трубу і на внутрішню частину фітинга помірним шаром.

Важливо! Використовуйте лише спеціальний клей, рекомендований заводом виробником для склеювання виробів з полівінілхлориду.

Негайно введіть трубу в гніздо фітинга до упору і поверніть її на чверть обороту. Це потрібно для того, щоб клей розподілився як можна більш рівномірно. Після стикування елементів їх слід утримувати в такому стані 20-30 секунд, поки клей схопиться. На стику деталей повинен проступити рівномірний шар клею, який потрібно видалити чистою тканиною.

До повного висихання клею необхідно почекати 24 години, після чого можна почати експлуатацію трубопроводу.
