Перевага теплої водяної підлоги і комфорт цієї технології очевидна. Приміщення прогрівається по всьому периметру, не залишається холодних зон. До того ж відсутність опалювальних приладів в зоні видимості робить інтер’єр набагато привабливіше, адже поліпропіленові або металопластикові труби знаходяться під підлоговим покриттям. Одноразові фінансові вкладення на встановлення опалювальної системи забезпечать економію по оплаті електроенергії в процесі експлуатації. А установка своїми руками істотно знизить витрати на монтаж.
Зміст
Монтаж водяного контуру в бетонній стяжці
Поверхня перед укладанням трубопроводу необхідно вирівняти, щоб не було ухилу і ям. Зазвичай використовують для цих цілей самовирівнюючі підлоги. Перепад поверхні допускається не більше 2 див. При монтажі виконуйте наступну послідовність дій:
- Встановлюють колектор на стіні, строго по вертикалі і горизонталі, використовуючи для цього лазерний або водяний рівень. Установка «на око» загрожує збоями у роботі системи в подальшому.
- По периметру стін укладається демпферна стрічка. Вона буде компенсувати розширення стяжки при нагріванні, знизить втрати тепла через стіни і послужить як звукоізоляції. Стрічку укладають з таким розрахунком, щоб вона виступала над стяжкою – надлишки згодом обрізають.

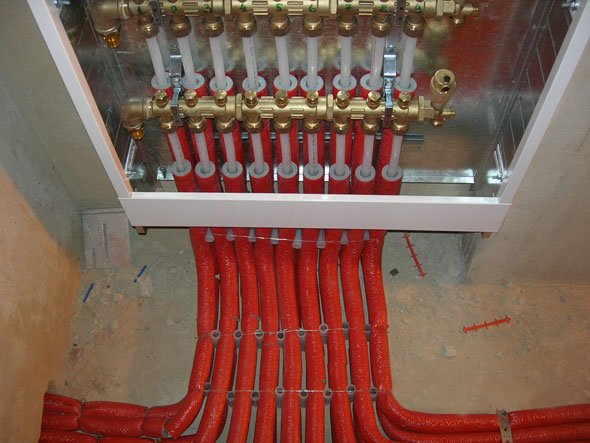

Колектор теплої підлоги
- Укладається шар гідроізоляції.
- На шар гідроізоляції укладають плитний утеплювач. Його товщина залежатиме від кліматичної зони. Зверху можна укласти мультифольгу – вона зменшить тепловтрати.
- Утеплювач покривають пароізоляційним матеріалом.
- Монтують кріплення для труб, якщо вони не передбачені в утеплювачі.
- Приступають до укладання труб строго за схемою. Починають укладання від колектора. При укладанні не допускайте перегинів труби.
- Після цього перевіряють працездатність системи протягом як мінімум 5 ч. Поступово збільшують тиск і піднімають температуру. Тиск доводять до максимально допустимих значень. Якщо все пройшло успішно, переходять до наступного етапу.

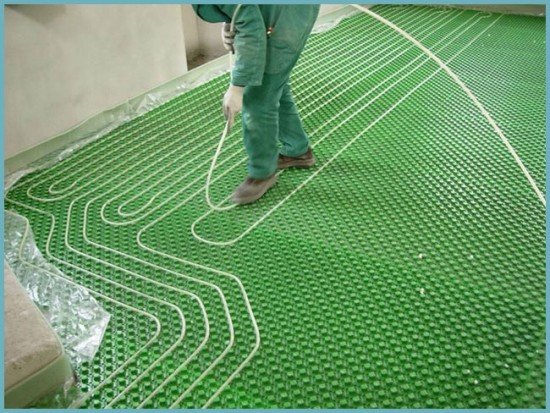

Укладання труб
- Після гідравлічних випробувань поверх контуру укладається арматурна сітка і робиться стяжка. Товщина стяжки повинна бути не менше 3 см над трубою. Недостатня товщина може викликати ефект «зебри», коли тепло розподіляється нерівномірно по площі підлоги. В якості розчину краще придбати готову суміш для теплої підлоги.
- Запускають систему в щадному режимі: теплоносій на вході в систему повинен бути 20-25 0С.
- Бетон набирає міцності 3-4 тижні, після цього можна влаштовувати чистову підлогу.
Рада. Якщо у вас немає сантехнічного досвіду, то краще довірити підключення системи до колектора професіоналу, а укласти водяний контур і облаштувати стяжку можна самостійно.
Деформаційний шов
Необлаштовані температурні шви часто призводять до тріщин і деформацій стяжки. Слід знати, в яких випадках роблять усадочні шви:
- площа покриття підлоги перевищує 30 м2;
- стіни приміщення довше 8 м;
- якщо стіни в приміщенні непропорційні, значення довжини і ширини відрізняється в два рази;
- над деформаційними швами в конструкції покриття;
- приміщення має безліч вигинів.

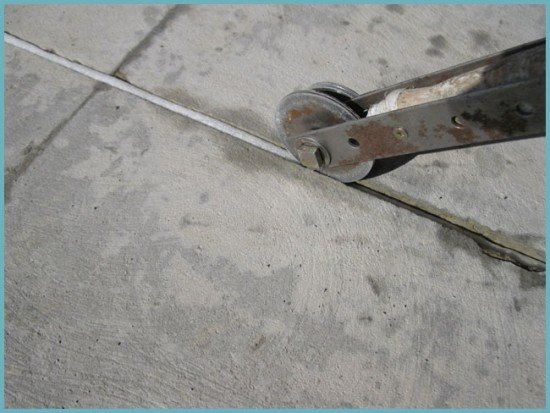

Деформаційні шви бетонних підлог
По периметру шва наклеюють демпферну стрічку. Каркас арматури над швом також роз’єднується. Товщина шару 10 мм в основі. Верхню частину обробляють герметиком.
Труби в місцях проходження над деформаційними швами прокладають в гофре. Над швом обов’язково має проходити поруч два контури: подача теплоносія і обратка.
Рада. Якщо підлоговим покриттям буде служити плитка, то в місцях проходження деформаційного шва вона може відклеюватися при нерівномірному розширенні суміжних плит. У такому разі частина плитки кладуть на плитковий клей, а на другу половину наносять еластичний герметик.
Інші технології монтажу
Є й інші технології облаштування теплої підлоги. Ще недавно користувалася популярністю технологія з застосуванням в якості основного матеріалу монтажу фольгованого полістиролу. Одна сторона даної плити покривалася фольгою для відображення тепла. В основному ці плити мають стандартний розмір, і на них зручно монтувався водяний контур. Однак при заливанні стяжки фольгу часто роз’їдало розчином. Тому зараз все більше використовуються для цих цілей інші технології. Їх короткий перелік:

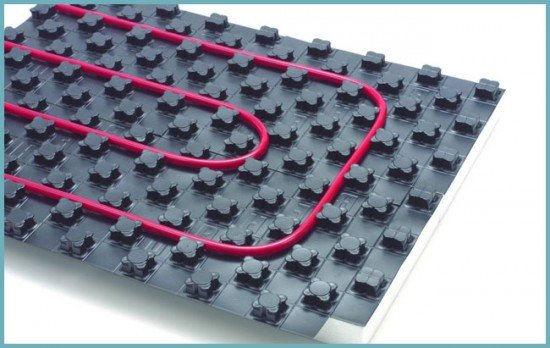

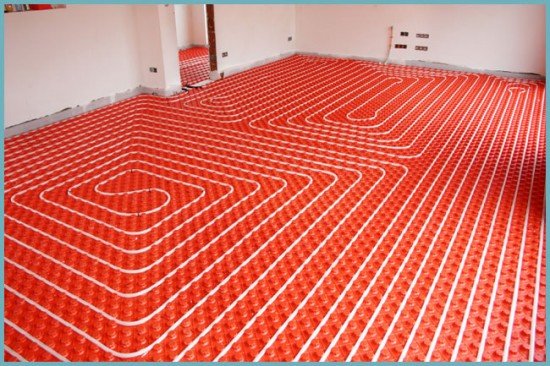

Монтаж на матах з пеностирола. Профільні мати самі по собі є утеплювачем. Їх виробляють гидропеллетной штампуванням з пінопласту великої міцності, тому плита не деформується з часом. Бічні поверхні мату мають замки, це дозволяє з’єднувати їх без освіти термоаккустического шва. Верхній шар має плівкове покриття. Фіксатори дозволяють швидко і легко укласти трубопровід. Зверху заливається стяжка і монтується підлогу.

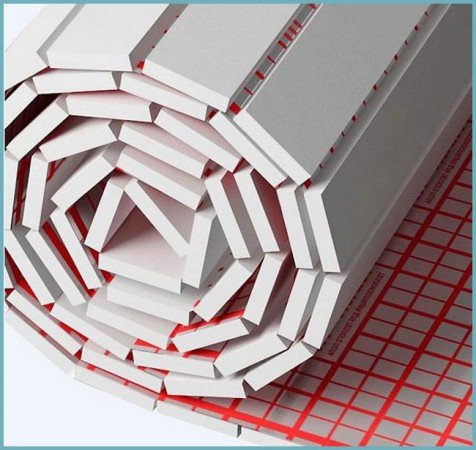

Розкладний мат з пінополістиролу з нанесеними лініями розмітки
Монтаж на плитах з пінополістиролу. Перед укладанням плит ретельно розробляють схему укладання водяного контуру. Плити мають пази, в які укладаються труби та пластини з алюмінію. Після тестування системи укладають звукоізоляцію і підлогове покриття.
Плити з пінополістиролу
Монтаж модульної системи з дерев’яних плит. Монтаж здійснюється так само, як і монтаж полістирольних плит, тільки під дерев’яні плити необхідно укласти утеплювач. У плити укладають пластини з алюмінію, потім водяний контур. Зверху кладуть звукоізоляцію і облаштовують підлогове покриття.

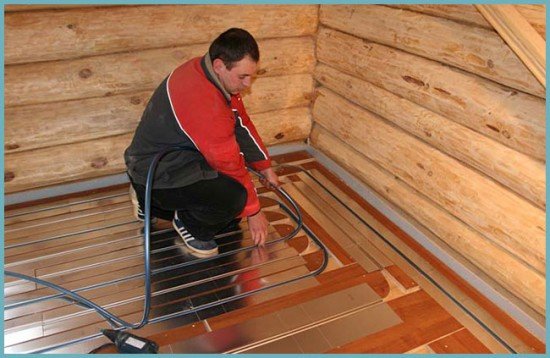

Монтаж модульної системи з дерев’яних плит
Є ще одна дерев’яна технологія, коли замість плит застосовують дерев’яні рейки. Між рейками укладають алюміній і потім труби. Таким чином, залишають 20% непокритою поверхні. Дерев’яні технології актуальні для облаштування теплої підлоги в дерев’яних будинках.

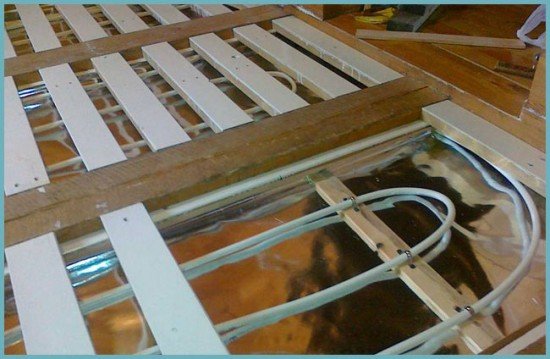

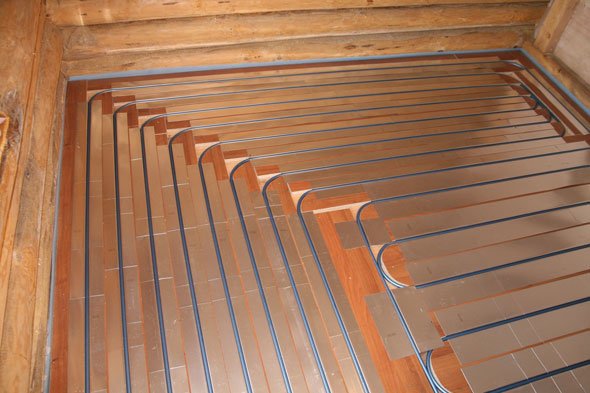

Монтаж теплої підлоги на дерев’яні рейки

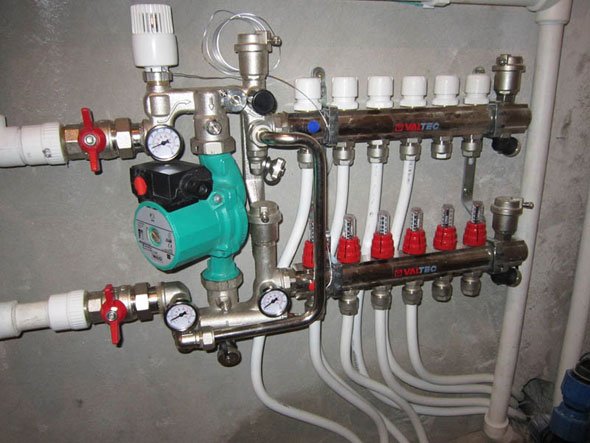

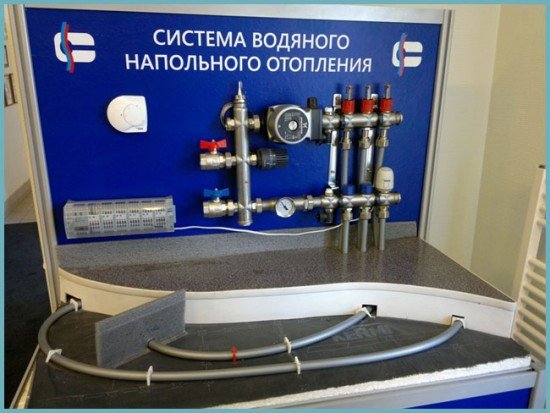

Колектор для теплої підлоги
Для самостійної установки краще придбати вже повністю зібраний колектор і шафа до нього. Для покупки потрібно буде знати кількість входів і виходів водяних труб. Новітні моделі часто оснащені насосами, стабілізаторами тиску і терморегуляторами і мають можливість підключення декількох приладів для опалення, яким потрібна різна температура теплоносія. Колектор розраховують на кілька приміщень або кілька конфігурацій укладання водяного контуру.

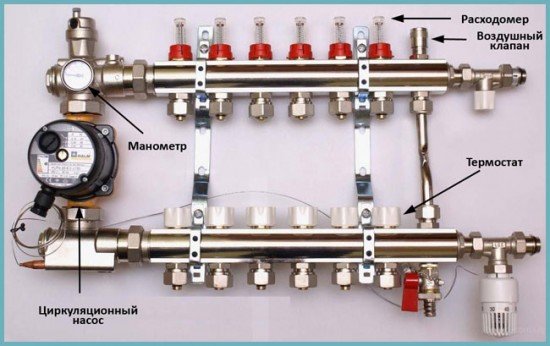

Схема: облаштування колектора
Наприклад, якщо в кожному приміщенні одна схема укладання труби, то у колектора стільки ж буде входів і виходів, а якщо в приміщенні буде дві схеми укладання, то кількість виходів колектора подвоїться відповідно. З допомогою спеціальних фітингів «евроконус» труби водяного опалення приєднують до розподільних вузлів колектора.
Рада. Установка запірного крана між трубами і колектором, а також зливного крана з іншого боку колектора стане в нагоді у випадку аварійної ситуації.
Розкладка труб
Крок розкладки контуру залежить від того, де проходять зони найбільш активних теплових втрат. До цих зон відносять віконні конструкції, вхідні двері і зовнішні стіни. Поблизу цих зон крок скорочують, щоб компенсувати втрати тепла. Підведення облаштовують так, щоб труба, яка йде від подаючого виходу колектора, в першу чергу проходила вздовж цих зон.
Розкладка труб
Крок опалювального контуру у центрі приміщення дорівнює 20-30 см, а в зоні теплових втрат 10-15 см. Це потрібно для рівномірного розподілу тепловіддачі підлоги по всьому приміщенню. Кратність кроку повинна бути однаковою для всіх приміщень. Наприклад, у центрі — 30, а в зоні теплових втрат – 15 див.
Водяний контур укладають різними способами:
- равликом (спіраллю);
- змійкою;
- здвоєною спіраллю.
Рада. Технологія монтажу передбачає, що на один квадратний метр підлоги припадає приблизно 5 м труби. При кроці 20 см, контур укладання повинен бути не більше 80 м. Якщо площа приміщення перевищує цей показник, тоді укладають кілька окремих контурів.
Змійка з точки зору гідравлічних втрат є найекономічнішою. Така схема добре підходить для приміщень малої площі. Але є складність в укладанні труби з малим кроком, при згинанні вона може зламатися, тому краще відразу передбачити широкі петлі згину.
Для приміщень середньої площі (до 16 м2) водяний контур рекомендується укладати спіраллю. Температура нагрівання приміщення за такою схемою опалення буде оптимальною, так як біля труби з остывающим теплоносієм завжди пролягає труба з нагрітим.
В інтернеті можна знайти безліч порад і схем з облаштування теплої водяної підлоги, але слід розуміти, що цей процес складний і вимагає певних розрахунків. Після облаштування підлогового покриття виправити помилку буде дуже складно і дорого. Якщо сумніваєтеся у своїх силах, то на деяких етапах монтажу краще вдатися до допомоги фахівців.
