Тепла підлога у ванній

Відгуки власників, що експлуатують тепла підлога у ванній кімнаті, на кухні або в гаражі підтверджують його високу ефективність для створення сприятливого мікроклімату в приміщенні. Не дарма широко відоме прислів’я говорить, що необхідно тримати ноги в теплі, а голову в холоді. Такий розподіл температури для людського організму найбільш відповідає його фізіології і не викликає дискомфорту протягом дуже тривалого часу використання цих систем. Більш низька температура поверхні, рівномірний розподіл теплого повітря, економне витрачання кисню і безліч інших переваг обумовлюють широке поширення підігріваються підлоги в житлових і громадських приміщеннях.

Вибираємо теплу підлогу у ванну

Незважаючи на деякі труднощі, що виникають при проектуванні і погодження, монтаж теплої підлоги у ванній став самою невід’ємною частиною сучасного ремонту квартири. Невелике подорожчання робіт дозволяє нівелювати недоліки вентиляційних систем, облицювальних матеріалів для підлоги і створити непереборний заслін вогкості, є благодатним грунтом для розвитку шкідливих для людини мікроорганізмів. Обігрів підлоги в санвузлі, басейні або сауні передбачає приємні тактильні відчуття під час прийняття водних процедур. В якості прикладу розглянемо пристрій теплої підлоги у ванній кімнаті, де найбільш часто виконуються ці роботи

Види підлог, що підігріваються

При пристрої підігріву підлоги для житлових і громадських приміщень використовується кілька систем, які відрізняються один від одного способом нагріву, видом теплоносія і застосовуваними матеріалами.

Система підігріву з допомогою рідкого теплоносія, так званий водяний тепла підлога

Водяна підлога для ванної кімнати

Відрізняється складністю монтажу, великою кількістю підготовчих робіт і високими вимогами до застосовуваних матеріалів. Вимагає складних інженерних розрахунків, великої кількості запірної арматури і застосування циркуляційних насосів. Велика протяжність трубопроводів створює підвищений гідравлічний опір, що обмежує застосування системи в багатоквартирних будинках існуючої забудови.

Підключені до системи централізованого опалення, водяні теплі підлоги у ванній кімнаті можуть викликати повну розбалансування системи і припинення циркуляції теплоносія. Висока температура в централізованому контурі, що досягає 75-80 градусів, неприйнятна для обігрівання підлоги, що змушує знижувати швидкість циркуляції або підмішувати в теплоносій холодну воду. Такі дії викликають зниження температури опалювальних приладів, розташованих після місця підключення. Як мінімум це гарантує невдоволення сусідів, вимушені мерзнути у своїх квартирах.

Важливо! Главою 4 Житлового кодексу Російської Федерації і постановою Держбуду РФ № 170 «Про затвердження Правил і норм технічної експлуатації житлового фонду» законодавчо заборонені подібні втручання в централізовані системи життєзабезпечення житлового фонду на федеральному рівні. Широкі повноваження суб’єктів Федерації дозволяють приймати і місцеві законодавчі акти, чинні на конкретних територіях, взяти, наприклад, постанова Уряду Москви № 73-ПП.

Використання для балансування будинкової системи теплопостачання елеваторних вузлів, (вузли для регулювання тиску і витрати теплоносія) дозволяє застосування в системах підігріву підлог тільки мідні труби для теплоносія. Це значно здорожує систему і робить її монтаж економічно не вигідним. Тому водяна підлога у ванній отримав широке поширення при індивідуальному будівництві і проектуванні автономних систем опалення.

Автономні теплогенератори, розподільні системи та окремі контури системи з власними циркуляційними насосами дають можливість отримати необхідну величину температури теплої підлоги в будь-якому приміщенні, абсолютно не залежну від основного опалювального контуру. Керовані електронні або механічні регулюючі клапани підтримують встановлену температуру в автоматичному режимі. Низький тиск в системі дозволяє використовувати дешевші полімерні труби, удешевляющие систему без зниження ефективності і довговічності.

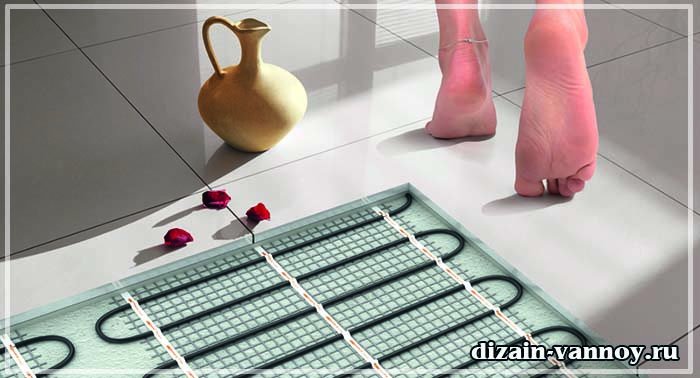

Система електричного підігріву з використанням нагрівального дроту

Електричний тепла підлога у ванній

Система електричного підігріву широко застосовується в багатоквартирних будинках через відсутність необхідності тривалого узгодження і може бути змонтована при достатній підведеної електричної потужності. Порівняно невелике енергоспоживання, можливість установки недорогий автоматики та укладання під будь-які фінішні покриття принесли електричного підігріву заслужену популярність, а незначно збільшилися витрати на електроенергію не йдуть ні в яке порівняння з комфортом.

Електричний тепла підлога у ванній кімнаті, встановлення якого значно покращує експлуатаційні характеристики приміщення, вимагає мінімальних додаткових витрат на придбання обладнання та матеріалів. Монтаж електричного підігріву вписується в технологічні операції з облаштування звичайного підлоги. Кабель укладається на теплоізоляційне основу і заливають цементною стяжкою чорнової підлоги.

Встановлюються під час монтажу датчики температури контролюють нагрів підлоги до заданої температури, яка підтримується за допомогою електронного терморегулятора, який має вигляд звичайного вимикача. Сучасна мікропроцесорна елементна база дозволяє програмувати терморегулятори буквально по хвилинах, що значно скорочує витрати на електроенергію. Електропідігрів володіє незначною інерційністю і високим ККД, що робить експлуатацію економічно вигідною.

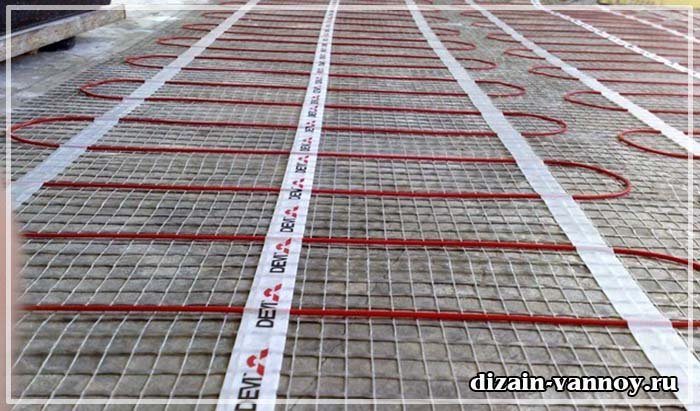

Виникли на ранньому етапі застосування складності з монтажем електричного кабелю повністю враховані при подальшому розвитку технології. Нагрівальний кабель розміщується на термостійкої сітці за допомогою спеціальних кріплень. Отримані мати повністю готові до укладання, зручні у використанні та дозволяють значно скоротити час, щоб зробити тепла підлога у ванній.

При виробництві нагрівального кабелю застосовується пластична термостійка ізоляція, витримує набагато більш високу температуру, ніж максимальна температура нагріву кабелю. Всі електричні з’єднання виконуються в місці підключення нагрівача до терморегулятора, що гарантує виникнення небезпечного електричного потенціалу на поверхні підлоги, а можливість підключення через диференціальний вимикач миттєво обесточит систему при найменшому витоку струму.

Зверніть увагу: Одна з переваг електричного обігріву підлоги — незначна товщина нагрівального елемента, який на відміну від водяного може бути змонтований при мінімальних переробках існуючої підлоги. Ця перевага робить кабельний обігрів поза конкуренцією в тих приміщення, де неможливо зробити стяжку більше 3 див.

Виготовлений з дотриманням всіх технологічних тонкощів електричний кабельний підігрів не вимагає подальшого обслуговування протягом всього терміну служби. Якісний нагрівальний кабель має більш ніж десятирічний тільки гарантійний термін служби, а граничний термін експлуатації-не обмежений.

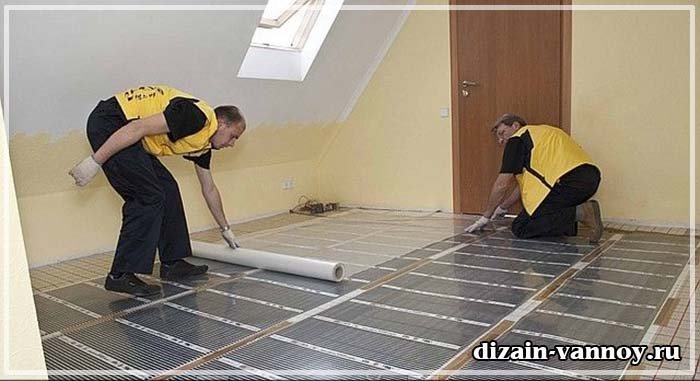

Система електричного підігріву на основі інфрачервоних плівкових нагрівачів

Підігрів інфрачервоним підлогою

Широко розрекламовані останнім часом плівкові нагрівальні елементи з успіхом застосовуються для створення систем підігріву, що випромінюють інфрачервоне теплове випромінювання в діапазоні 10-15 мкм. Інфрачервоні промені викликають нагрівання навколишніх предметів, які передають вторинне тепло знаходиться в приміщенні повітрю. Не вдаючись у складні технічні подробиці такий вид обігріву можна порівняти з дією сонячного світла, коли навіть при низькій температурі повітря людина відчуває себе комфортно і може навіть засмагати, коли навколо лежить сніг.

Основним елементом у плівкових нагрівачах на основі яких виготовляється інфрачервона тепла підлога у ванній служить вуглецевий матеріал, який при проходженні електричного струму починає випромінювати теплові промені, нагріваючись при цьому до температури не більше 70 градусів. Нагрівач укладено в міцну полімерну плівку з високою термостабільність і не піддається горінню. Полімер абсолютно не пропускає електричний струм і служить гарним ізолятором струмоведучих шин. Плівковий нагрівач має дуже малу товщину в порівнянні з іншими системами, які забезпечують обігрів підлоги у ванній, і може монтуватися безпосередньо під фінішне покриття.

Такий елемент витрачає менше електроенергії, ніж традиційні нагрівачі і тому дозволяє знизити витрати на експлуатацію.

Важливо! Однак, обладнавши підлога з підігрівом у ванній кімнаті необхідно пам’ятати, що плівковий нагрівач можна укладати в цементну стяжку або плитковий клей, що звужує види застосовуваних фінішних покриттів. Від цього недоліку вільний інфрачервоний нагрівач на основі карбонових стрижнів, з’єднаних електричним дротом підвищеної захищеності. Такий нагрівач можна сміливо заливати цементною стяжкою товщиною 2-3 див.

Вибір теплої підлоги

Вибираємо вид теплої підлоги для ванної

Після того, як ми вивчили всі можливі варіанти конструкції, настав час розглянути фактори, що впливають на вибір теплої підлоги у ванну. Вирішивши встановити теплі підлоги у ванну кімнату необхідно правильно вибрати систему обігріву, виходячи з особливостей приміщення і характеру покриття:

• В приватному будинку або котеджі, незважаючи на високі початкові витрати, найправильніше було б встановити водяний підігрів підлоги в ванній кімнаті, отримавши в результаті економію використовуючи енергію встановленого опалювального котла;
• Використовуючи електричний підігрів враховувати наявні обмеження по застосуванню нагрівачів, указані заводом-виробником;
• Точно витримувати технологію монтажу не тільки нагрівачів, але і всієї системи в цілому, включаючи, здавалося б, другорядні елементи;
• Обов’язково виконати теплотехнічний і електротехнічний розрахунки для отримання збалансованої нагрівальної системи, що виключає виникнення критичних перевантажень опалювального обладнання або системи електропостачання будинку або квартири;
• У разі відсутності впевненості в правильності виконаних розрахунків або дотримання технології монтажу краще звернутися до фахівців для надання необхідної допомоги. Навчені, що мають відповідні ліцензії фахівці якісно виконають роботи, і будуть нести деякі гарантійні зобов’язання протягом узгодженого часу;
• Починаючи усі роботи з проектування та монтажу теплої підлоги, особливо в багатоквартирних будинках проконсультуйтеся про можливі юридичні наслідки таких робіт.

Монтаж систем обігріву підлоги у ванній кімнаті

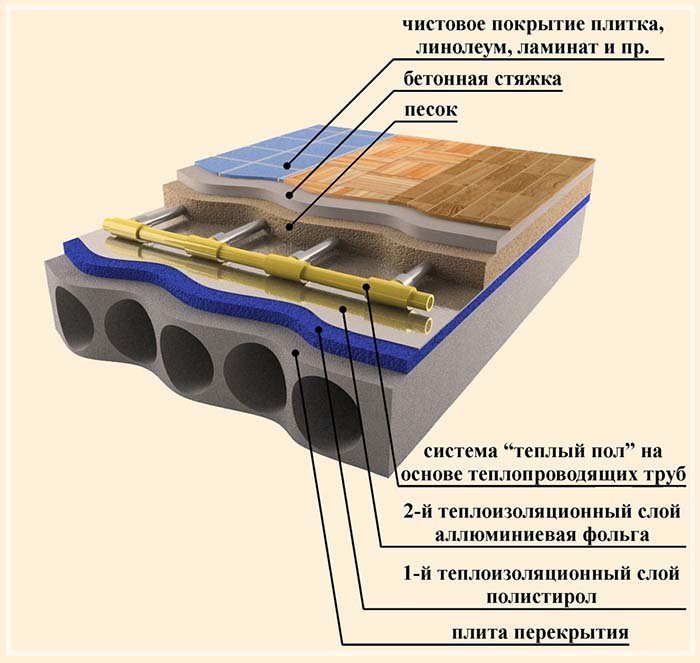

Водяна тепла підлога

Установка водяної підлоги у ванній

Представлений на фото покладений водяна тепла підлога у ванній кімнаті дає наочне уявлення про порядок виконання робіт:

• Необхідно підготувати підставу, видаливши стару стяжку і вирівнявши поверхню. При укладанні водяної підлоги не допускаються перепади висот, які можуть служити кишенями для повітря, що виділяється при нагріванні теплоносія, здатного утруднити чи повністю заблокувати циркуляцію в трубах малого діаметра і значної протяжності;
• Виконати шар гідроізоляції і укласти тепловідбивний екран з нанесеною розміткою;
• По периметру приміщення укласти стрічковий компенсатор теплового розширення поверхні підлоги при нагріванні;
• Для створення більш міцної стяжки, що працює в режимі теплових деформацій необхідно поверх теплоізоляційного шару укласти арматурну сітку з розмірами осередку 50х50 мм і діаметром дроту 3-4 мм
• Металопластикова труба опалення укладається або спірально або по периметру приміщення, але при будь-якому способі укладання подаючий і зворотний трубопроводи повинні йти паралельно один одному по всій площі приміщення для більш рівномірного нагрівання поверхні підлоги.

Для полегшення виконання цієї операції необхідно скласти масштабний ескіз, виконати прокладку траси і нанести розмітку прямо на підстильну поверхню. Тільки потім виконується укладка труби, а залишився креслення необхідно зберегти, щоб через деякий час мати уявлення, де проходить опалювальна труба.

• в залежності від товщини стяжки, яка може становити від 30 до 70 мм необхідно встановити трубу на підставки відповідної висоти, щоб забезпечити затікання розчину укладається і запобігання утворення порожнин;
• вибираючи трубу для теплої підлоги не потрібно виробляти теплотехнічних розрахунків. Максимальна довжина труби з внутрішнім діаметром 16 мм складає 80 м, а більш товстої труби з внутрішнім діаметром 20 мм можна укласти не більше 100 м. Чим коротше магістраль теплої підлоги, тим менший гідравлічний опір, тим вище температура і економніше система обігріву.
• Після того, як укладання теплої підлоги у ванній закінчена, заливається стяжка необхідної товщини і ретельно розгладжується для отримання рівної поверхні. Після заливки стяжки необхідно витримати бетон до повного схоплювання і набору міцності протягом не менш ніж семи днів і лише потім приступати до подальшого виконання робіт з облицювання підлоги;
• Для запуску підлоги в роботу необхідно провести підключення подаючого і зворотнього трубопроводів до спеціальної розподільної системи, яка виконується при обв’язку котла.

Електрична тепла підлога

Установка електричного підлоги у ванній

• Електричний тепла підлога на основі нагрівального кабелю укладається аналогічно водяному, враховуючи менший діаметр кабелю. Всі підготовчі та гідроізоляційні операції аналогічні;

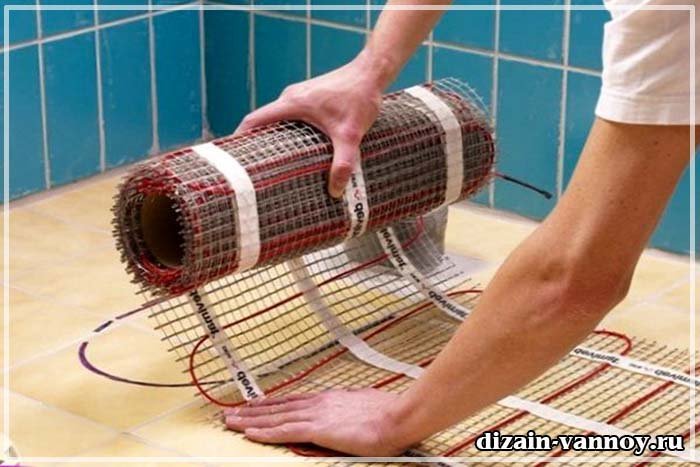

• Для полегшення укладання такої підлоги краще купити готові термоматы для ванної кімнати: з її невеликими розмірами, подорожчання буде не суттєве, а якість виконуваної укладання значно підвищиться;
• При укладанні електричного теплого статі не можна забувати про наявність датчика температури, який монтується між гілками кабелю на невеликій відстані від стіни, що збільшує точність виміру температури підлоги. Електронний терморегулятор можна встановити безпосередньо біля вимикача освітлення або в будь-якому зручному для користування місці. Краще якщо він буде захищений від надмірного попадання вологи і тим більше прямого попадання води, яка може вивести електронний прилад з ладу;
• Перевіривши всі електричні з’єднання на відсутність коротких замикань і зіткнення струмоведучих з оточуючими конструкціями, можна зробити пробне включення теплої підлоги, а потім, від’єднавши його від електричної мережі виконати заливку стяжки і забезпечити повне висихання розчину.

Зверніть увагу! Включення нагрівача можливо не раніше ніж через 28 днів після заливки. Це пов’язано з можливістю розтріскування стяжки і пошкодження кабелю, що гріє теплої підлоги.

Інфрачервона тепла підлога

Монтаж інфрачервоної підлоги у ванній

• встановлюючи інфрачервону теплу підлогу у ванну кімнату під лінолеум або водостійкий ламінат необхідно правильно підібрати потужність нагрівальної плівки. Яка саме плівка конкретного виробника потрібна, можуть підказати в магазині при покупці. Величина потужності вказується на бічній поверхні плівки і позначається величиною «вт/м» (ватт на 1 погонний метр);
• Перед укладанням плівки на підготовлену поверхню наноситься шар теплоізоляції з фольгованим шаром для відбиття променів у бік приміщення. Це збільшує гріючої здатність підлоги і запобігає втрати тепла в плитах перекриття;
• Укладаючи інфрачервону плівку у ванній необхідно пам’ятати про якісної ізоляції електричних з’єднань і підключати підлогу до електромережі тільки через диференціальний вимикач.
• Плівка укладається суцільним килимом, а враховуючи її відмінну гріючої здатність можна скоротити на 15% площа укладання без шкоди для гріючої здатності підлоги;
• Інфрачервона підлога у ванній на основі карбонових стрижнів укладається аналогічно електричному підлозі на основі нагрівального кабеля, але відрізняється способом нагріву, який аналогічний плівковому нагрівника. Такий інфрачервоний нагрівач може укладатися в стяжку або безпосередньо в потовщений шар плиткового клею;
• Встановлюючи плівкова тепла підлога у ванній необхідно точно дотримуватися інструкцій виробника, щоб забезпечити високу якість укладання і довговічність нагрівача.

Монтуючи систему теплих підлог можна трохи заощадити і не укладати тепла підлога під ванною і унітазом, де він не буде виконувати свої функції в необхідному обсязі.

Висновок

Прагнення людини до поліпшення умов проживання спонукає його до пошуку нових засобів поліпшення комфорту. Створення нових систем життєзабезпечення, застосування нових технологій і матеріалів дозволяє із звичайного жилого приміщення створювати високоінтелектуальні роботизовані системи з комп’ютерним управлінням. Все залежить тільки від бажань власників житла у приватній забудові і можливістю узгодити бажані зміни до чинного законодавства у тому випадку, якщо житло знаходиться у багатоквартирному будинку з централізованими системами життєзабезпечення. Ще не так давно про підігріваються підлогах було відомо тільки жителям північних районів, які знаходяться за полярним колом і то тільки в обмеженому переліку приміщень. А тепер ні одна автономна система приватного будинку не обходиться без монтажу підігріву підлоги в приміщеннях різного призначення.

Установка теплої підлоги у ванній на перший погляд не представляє нічого складного. І дійсно маючи деякий досвід роботи з інструментом та сучасними матеріалами можна виконати ці роботи самостійно, але коли ми робимо тепла підлога у ванній самостійно ніколи не пізно звернутися до фахівців для уточнення тієї чи іншої деталі. Розглядаючи представлені відео про тепла підлога необхідно записати порядок виконання операцій, незрозумілі моменти, уточнивши які можна приступати до роботи. Поспішати треба, не поспішаючи, тоді можна досягти бажаного результату. Якщо немає впевненості у своїх силах, або повного розуміння виконуваних операцій необхідно довірити роботу грамотним фахівцям.
