Саморегулюючий нагрівальний кабель для водопроводу

Облаштування систем водопроводу і каналізації в будинках необхідно планувати з урахуванням кліматичних умов. У холодну пору року вода в трубах може замерзати. Обледеніння всередині комунікацій часто стає причиною розриву труби. Утворюється лід всередині системи навряд чи вийде прибрати, не пошкодивши конструкції. У такій ситуації житло може залишитися на деякий час без водопостачання і виникне необхідність капітального ремонту.

Зміст статті

  • Навіщо потрібен гріючий кабель
  • Застосування і характеристики пристрою
  • Конструкція
  • Різновиди виробів для захисту водопроводу від замерзання
  • Монтаж
  • Технологія установки
    • Вибір виробу
    • Укладання нагрівального кабелю всередині трубопроводу

Навіщо потрібен гріючий кабель

При цьому стандартні методи теплоізоляції труб не стануть «панацеєю» від появи бурульок. Потрібно більш грунтовний підхід до вирішення цієї проблеми. Досвідчені майстри в такій ситуації радять монтаж спеціального пристосування – кабелю, що гріє.

Саморегулюючий нагрівальний кабель для водопроводуГріючий кабель для водопровідних труб

Він буде перешкоджати обмерзання, дозволить зробити хороший напір води регулярним, а також зробить можливим укладання трубопроводу на меншій глибині, що значно спростить наступні будівельно-ремонтні роботи. Такий провід зберігає в системі оптимальну температуру. Він забезпечує правильний обігрів приміщення і не дозволяє з’являтися конденсату.

Застосування і характеристики пристрою

Гріючі електричні пристосування для водопроводу успішно застосовують у будівництві. Це дроти, регулювання нагріву яких здійснюється за допомогою змін електричного опору.

Саморегулюючий нагрівальний кабель для водопроводуНагрівальний елемент для труби

Такі пристрої запобігають в сезон холодів замерзання рідини в трубах, прокладених на відкритому повітрі. Підключення електропідігріву необхідно, якщо температура опускається до 5 градусів. Коли приходять морози, спрацює захист і система водопроводу не покриється кригою. Пізніше включення опалювального елемента (коли на вулиці вже мінусова температура) призводить до того, що напір води стає слабким. Необхідно, щоб лід, який вже встиг до цього моменту утворитися в трубах, розтанув. Цей процес і викликає низький тиск в системі.

Конструкція

До складу гріючої проводки входять електричний і нагрівальний елементи. Перший ще називають «холодним», а другий – «гарячим» провідником. В конструкції також присутні термоограничители і штепсельна вилка. З’єднання відгалужень відбувається за допомогою спайки лазером.

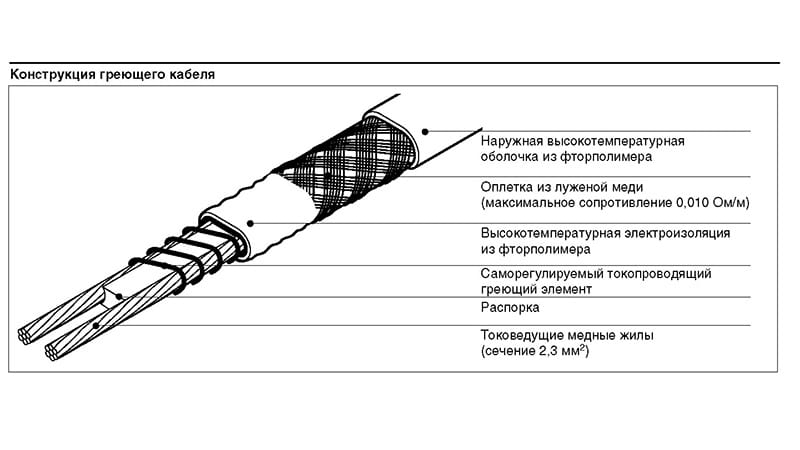

Саморегулюючий нагрівальний кабель для водопроводуКонструкція кабелю саморегулюючого

Така система з дротів має зовнішню ізоляцію без швів. Тому саморегулюючий нагрівальний кабель для водопроводу вологонепроникний, захищений від впливу високих температур і хімічних речовин. Нагрівання в трубопроводі може бути змінена за допомогою термоогранічітеля. Якщо температура підвищується до 15 градусів, електроживлення відключається. Як тільки знову відбувається охолодження до 5 градусів, нагрівальний шнур знову починає роботу. Це дозволяє ефективно економити електроенергію.

Монтаж нагрівального кабелю для водопроводу раніше проводили в основному на промислових об’єктах.

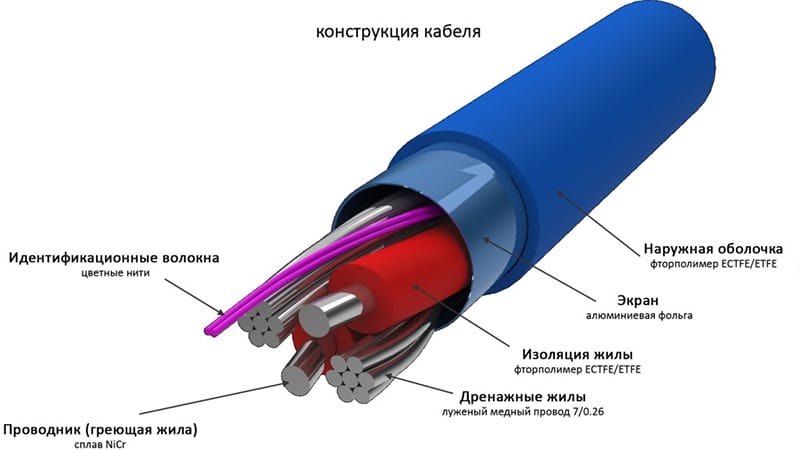

Саморегулюючий нагрівальний кабель для водопроводуСтруктура промислового гріючого кабелю

Сьогодні такі конструкції застосовують і при облаштуванні комунікацій для житлових приміщень.

Укладання такого дроту для нагрівання труби має безліч переваг:

  • Довговічність. Якщо правильно розрахувати та провести монтаж нагрівальних елементів, водопровідні труби не замерзнуть протягом усього періоду їх експлуатації.
  • Багатофункціональність. Можна підключати гріючий кабель для водопроводу всередині труби, а також прокладати його по зовнішній стороні системи. Застосовують такі пристрої для трубопроводу, встановленого на поверхні або під землею.
  • Нешкідливість. Нагрівальна конструкція абсолютно безпечна, її використовують навіть для підтримки потрібної температури в системі з питною водою.
  • Не вимагає великих енерговитрат. Ступінь підігріву налагоджується автоматично зі зміною температури повітря.
  • Простота використання. Включення кабелю виконується легко: його потрібно під’єднати до водопроводу та включити в електричну розетку.

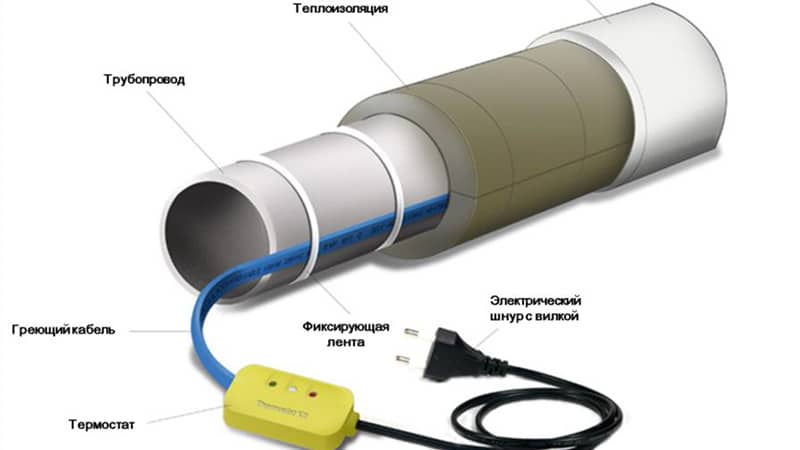

    Саморегулюючий нагрівальний кабель для водопроводуКомплект для обігріву трубопроводу

  • Різновиди виробів для захисту водопроводу від замерзання

    Існує безліч типів нагрівальних проводів для водопостачання. По способу виділення теплової енергії розрізняють резистивні кабелі, дроти із застосуванням мінеральної ізоляції і з функцією вирівнювання.

    Резистивні пристрої, в свою чергу, поділяють на лінійні та зональні. Перший тип проводу забезпечує виділення тепла внаслідок проходження струму по нагрівальної жилі. Є одножильні і двожильні кабелі. У деяких проводах є кілька лінійних жив або елементів у вигляді спіралі. При цьому самостійно різати такий провід не можна.

    Саморегулюючий нагрівальний кабель для водопроводуПристрій одножильних і двожильних резистивних кабелів

    Конструкції саморегульованого і резистивного електрошнура схожі. У саморегульованій системі також присутні дві струмопровідні жили, однак, на них немає ізоляції. Процес нагріву по довжині кабелю може змінюватися: при підвищенні температури повітря опір високомолекулярного з’єднання зростає, а тепловиділення при цьому зменшується. Функція автоматичного регулювання запобігає перегрів або згоряння дроти. Такий гріючий кабель можна різати на частини. По довжині відрізки становлять від 20 сантиметрів до декількох метрів.

    Монтаж

    По суті основне призначення цього елементу – утеплення системи водопроводу. Температура нагрівання труб регулюється за рахунок зміни величини опору. При цьому пристрій можна встановлювати в самому трубопроводі і по зовнішній поверхні труби. Тепловтрата водопроводу не повинна перевищувати кількість теплової енергії, яка виділяє конструкція.

    Саморегулюючий нагрівальний кабель для водопроводуПідготовка до монтажу нагрівального кабелю

    Найчастіше гріють дроту для водопровідних систем представлені у продажу, однак, ціни на них високі. Тим не менш встановити гріючий кабель для водопроводу своїми руками нескладно. Багато застосовують для самостійного монтажу пристрій, який відмінно відомо військовим зв’язківцям. Це спеціальний кабель «польовик». Він являє собою надійний провід з достатньою жорсткістю. Використовують його, як правило, для створення зв’язку у військово-польових умовах. Такий кабель має гарну ізоляцію, він не боїться впливу вологи.

    Система підігріву труб, яку прокладають самостійно, широко застосовується в заміських будинках. Такий кабель забезпечує періодичний нагрівання конструкції за необхідності. Однак цей варіант монтажу передбачає проведення польового кабелю по зовнішній частині трубопроводу. При цьому сила струму в системі має становити не більше 9 ампер.

    Технологія установки

    Укладання дроту здійснюють по спіралі або паралельними рядами. Закріплюють виріб на системі водопроводу за допомогою клейкої стрічки або спеціальної металевої сітки. Для надійної теплоізоляції трубу необхідно обмотати фольгою. Якщо у вас немає впевненості, що зможете правильно провести установку, бажано запросити фахівців.

    Вибір виробу

    Існує кілька видів гріючих кабелів в залежності від застосування. Наприклад, для звичайних житлових приміщень доцільно купувати провід невеликої потужності. Це доречно, якщо водопровід має маленьку протяжність.

    Саморегулюючий нагрівальний кабель для водопроводуЗовнішній вид гріючого внутрішнього кабелю

    В залежності від завдань, які повинна вирішувати така нагрівальна конструкція, вибирають відповідний вид кабелю. Електричний провід можна монтувати і на дачній ділянці, і в комунальних системах. Він ефективно захистить систему труб водопостачання і каналізації від обмерзання. Як правило, в таких ситуаціях використовують кабельні конструкції невеликого розміру.

    Потужність нагрівального кабелю для побутових систем повинна становити 50 ват на кожен метр конструкції. Цього показника зазвичай достатньо для опалення невеликих водопровідних мереж.

    Кабель з системою саморегулювання вибирають за двома головними показниками: робочої продуктивності і потужності в стані спокою. Так, дроти, що володіють великою потужністю, застосовують для запобігання обмерзання трубопроводу на великій магістралі. Потужність кабелю визначається довжиною труби і її діаметром. Для великих систем споживання електроенергії буде достатньо об’ємним.

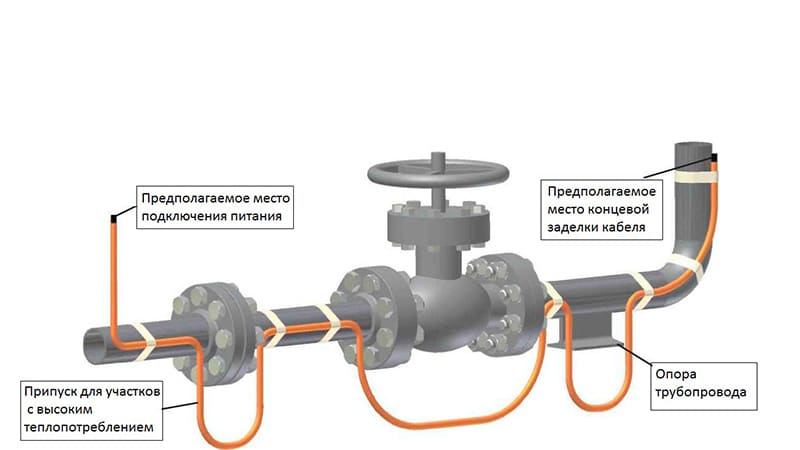

    Саморегулюючий нагрівальний кабель для водопроводуСхема установки кабелю

    Укладання нагрівального кабелю всередині трубопроводу

    Перед початком монтажу нагрівальної системи важливо коректно провести всі розрахунки і дотримувати техніку безпеки під час роботи.

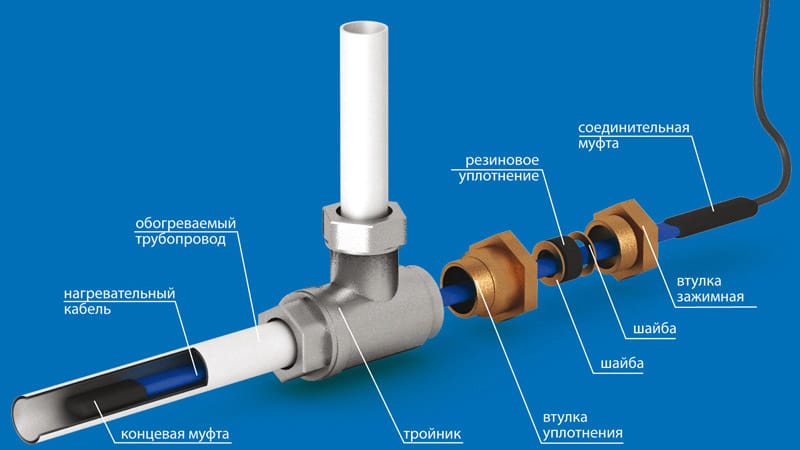

    Саморегулюючий нагрівальний кабель для водопроводуГріючий кабель всередині труби

    Такий провід працює під напругою у водному середовищі. Щоб уникнути ураження електричним струмом, потрібно брати до уваги всі тонкощі установки цього нагрівального елемента в трубі. Існує кілька принципів прокладання системи, якими слід керуватися під час самостійного монтажу:

  • На ділянці входу проводу в трубу повинен бути встановлений перехідник з урахуванням герметизації.
  • В перехіднику необхідно наявність спеціальної вставки.
  • Врізний елемент безпосередньо необхідний для закладу в нього електричного проводу на потрібну довжину.
  • Істотне значення має також точний вимір труби, яку слід обігріти. Згідно з цими параметрами і відрізають потрібний фрагмент кабелю.

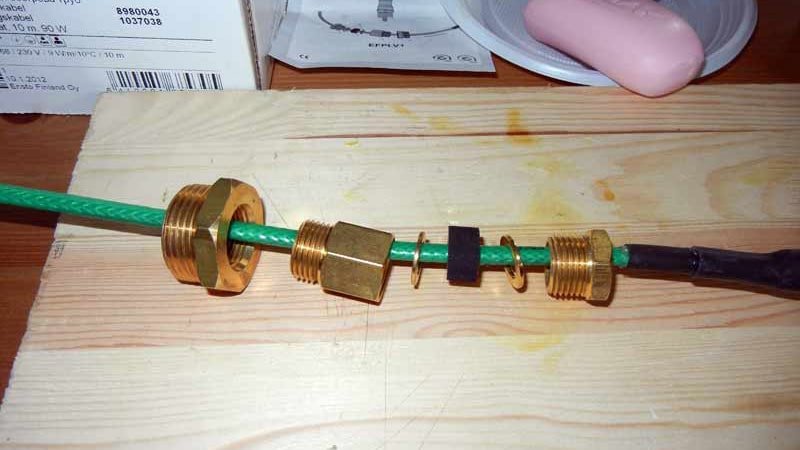

    Саморегулюючий нагрівальний кабель для водопроводуДеталі гріючого кабелю для монтажу

    Встановлювати нагрівальний провід в трубу через систему запірних клапанів неприпустимо.

    В точці входження кабелю в систему закріплюють табличку, що сигналізує про присутність нагрівальної системи. Під час роботи важливо не пошкодити кабель. Якщо він деформований, провід потрібно замінити.

    Розрив ізоляції не можна усувати самостійно, оскільки існує небезпека ураження електричним струмом.

    У тих місцях труби, де є гострі кромки і різьблення, необхідно провести обклеювання стрічкою, щоб уникнути розриву дроту. За умови дотримання технології монтажу нагрівального кабелю система водопроводу буде справно функціонувати навіть з настанням морозів без обмерзання.

    Таким чином, установка кабелю, що гріє в системі водопостачання і каналізації є важливою складовою інженерних комунікацій. Якщо коректно виконати підключення і підібрати відповідний кабель, можна уникнути обмерзання трубопроводу і слабкого напору води.
