Розводка водопроводу у приватному будинку своїми руками

Складання схем комунікацій – дуже важливий і відповідальний момент, до якого не можна ставитися безвідповідально. Розводка водопроводу у приватному будинку своїми руками не може бути поверхневої, ніякі відмовки тут неприпустимі.

Зміст статті

Що необхідно знати
- Переходимо до монтажу водопроводу
- Вибираємо підходящий матеріал труб
- Діаметр труб водопроводу
- Труби з поліпропілену — зварювання
- Насосна станція та внутрішній водопровід
- Трохи про гидроаккумуляторах

Зміст

Що необхідно знати

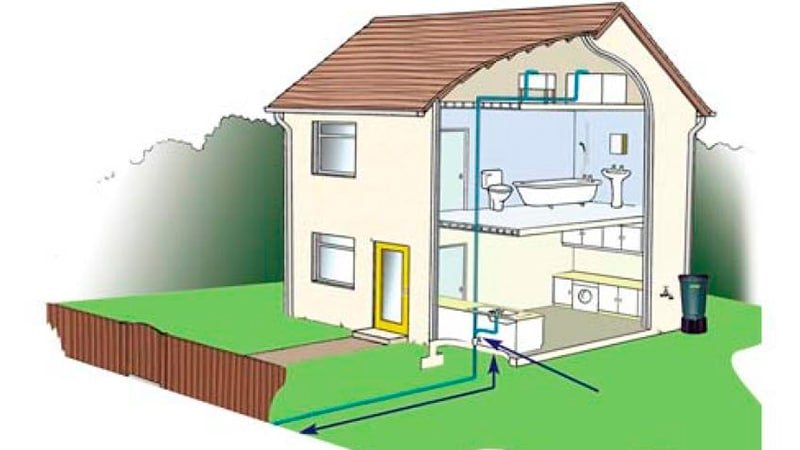

Створення схеми – перший крок для тих, хто вирішив облаштовувати комунікації в своєму будинку. Необхідно враховувати всю конструкцію, її основні елементи.

конструкції насосів;
набір з фільтрами;
пристрій котла;
не обійтися без колекторів;
кілька споживачів води.

На документі необхідно визначити загальний шлях, по якому будуть прокладатися трубні вироби з території будинку. А так само – розташування кожного елемента окремо. Добре, якщо на схемі власник будинку не забуде показати і відстані. Тоді буде легше організувати водопровід у приватному будинку своїми руками, провести необхідні розрахунки.

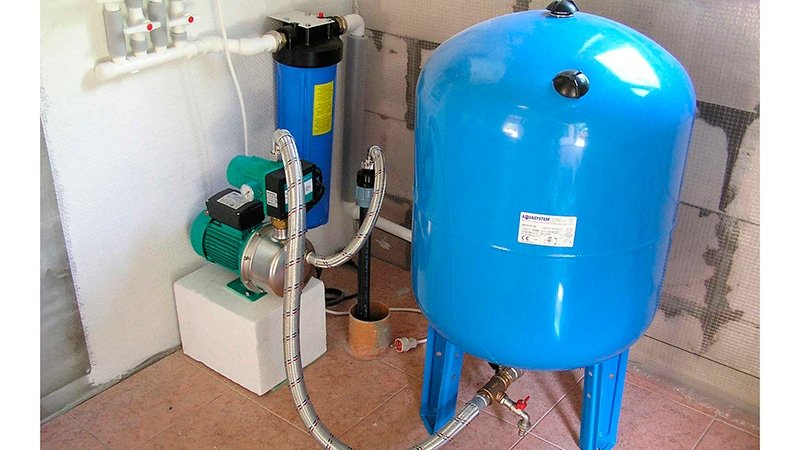

Водопровід в приватному будинку своїми руками

Існує два способи, за допомогою яких можна створити необхідну схему:

З’єднання колекторного типу.

Послідовне підключення кожного із споживачів.

Прокладання водопроводу у приватному будинку своїми руками повинна враховувати, що сама схема повинна складатися з наступних кількох компонентів.

Водозабір здійснюється з свердловин, колодязів.

Не обійтися без так званої насосної станції. Труба прокладається в землі від того місця, що стало джерелом води. Потім вона підводиться до конструкції самого насоса. Щоб запобігти рух води в зворотному напрямку, треба заздалегідь поставити на прилад зворотний клапан.

Гідроакумулятор відповідальний за накачування води.

Допустимо використання трійника, у якого є запірний кран на трубі виводить типу, після самого гідроакумулятора. Одна з трубних конструкцій дозволяє задовольнити технічні потреби, а другу можна використовувати для побутових.

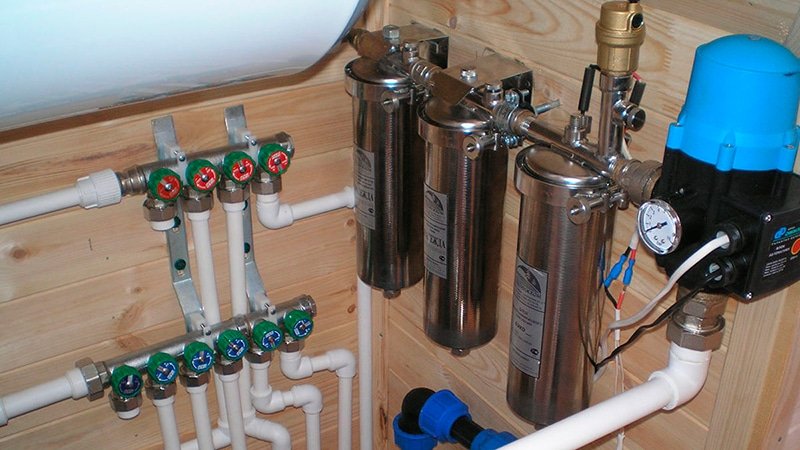

Системи, відповідальні за очищення і підготовку води – ось до чого обов’язково підключається труба, яка використовується в домашніх потребах. Займаючись таким питанням, як пристрій водопроводу у приватному будинку своїми руками, треба пам’ятати про те, що вода з підземних джерел рідко потрапляє до нас без домішок. Тому її очищення потрібно приділяти якомога більше уваги.

Коли системи фільтрації оброблені, приступають до монтажу ще одного трійника. Він дозволить окремо один від одного розвести холодну і гарячу воду.

Підключення трубної конструкції, по якій транспортується гаряча рідина. Вона повинна бути з’єднана з водонагрівачем.

Далі вона переміщається в колектор, після водонагрівача. Від нього труби розходяться далі, по всій території будинку.

Це типова схема, яка залишається незмінною в будь-якій ситуації. Але монтаж водопроводу у приватному будинку своїми руками може включати мати й інші доповнюючі елементи.

Переходимо до монтажу водопроводу

Для майбутніх труб обов’язково знадобиться створити потрібну кількість отворів у стінах. Це найскладніша робота в даному процесі, утворюється багато сміття. Крім цього, робота не потребує прикладати фізичні зусилля. Пройти доведеться через наступні етапи:

Труби нарізаються, з’єднуються.

Підключається кожен окремий споживач.

З’єднання з колектором.

Встановлюється станція з насосом.

Підключення систем, відповідальних за фільтрацію.

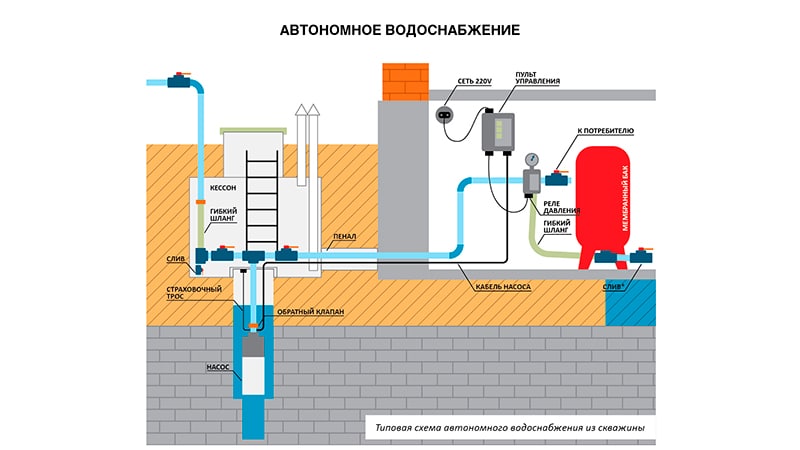

Автономне водопостачання

Хоча часу на такі роботи може піти досить. Але навіть новачок здатний облаштувати домашній водопровід своїми руками, фото на нашому сайті зроблять пояснення більш наочними.

Вибираємо підходящий матеріал труб

Безліч покупців вже встигли оцінити високу якість труб з поліпропілену, високий показник надійності.

Необхідно виконати додаткове армування для конструкцій, через які буде проходити гаряча вода. Для цього можна використовувати різні матеріали, в тому числі алюміній і скловолокно.

У чому вартість укладання буде залежати від того, з якого матеріалу створені труби. Головне – вибирати виріб з найбільш оптимальним співвідношенням між цим показником і рівнем якості.

Діаметр труб водопроводу

Даний фактор має не менше значення, ніж матеріали, з яких створюється водопровід в будинку своїми руками. Якщо показник буде занадто маленьким, виникне турбулізація в потоці води. А це значить, що конструкція при роботі буде видавати багато шуму. І на стінах у великих кількостях будуть з’являтися забруднення, відкладення. 2 мс – максимальна швидкість, з якою вода може рухатися по трубах. Необхідно пам’ятати про це, вибираючи підходящі вироби.

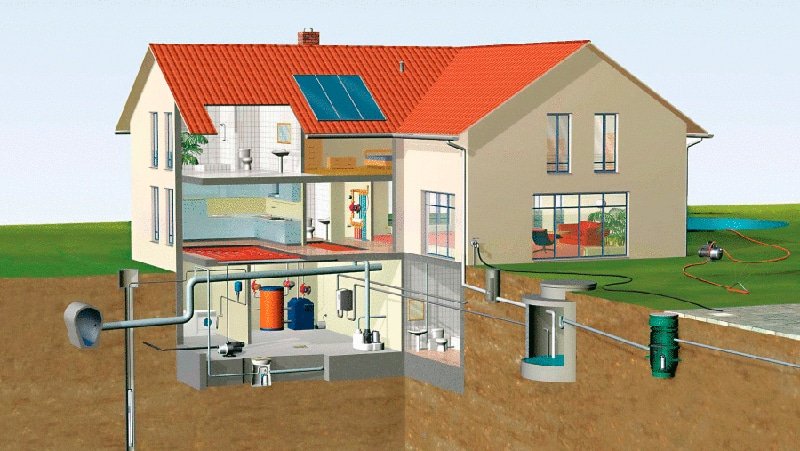

Проводимо водопровід у приватному будинку

Якщо правильно підібрати відповідні параметри, то робота всіх споживачів стане ефективною настільки, наскільки це можливо.

75 літрів в хвилину буде пропускати вироби до 38 міліметрів у діаметрі. Це 1,5 дюйма;
50 літрів в хвилину – стільки пропускає труба 32 міліметра, 1,25 дюйма;
1 дюйм або 25 мм – діаметр, через який може проходити 30 літрів в хвилину.

Крім того, важливо пам’ятати про те, яку загальну довжину можуть мати труби.

Труби з діаметром до 20 міліметрів стануть відмінним доповненням для коротких трубопроводів, менше, ніж на 10 метрів.

При довжині, що перевищує 30 метрів, рекомендується застосування труб на 30 мм в діаметрі.

25 міліметрів – ідеальний показник діаметра в трубопровордах не більше 20 метрів.

У наших будинках споживачі води працюють іноді відразу по кілька штук, такі ситуації перестали бути рідкістю. Окремі розрахунки проводяться по діаметру для труб всередині колектора, з опорою на ці дані. Інакше грамотна установка водопроводу у приватному будинку стає неможливою.

Розрахунок води щоразу проводиться по-різному в залежності від того, скільки людина в сім’ї.

Труби з поліпропілену — зварювання

Це найпростіший приклад, на основі якого взагалі можна розглянути процес зварювання.

У випадку з холодною водою потрібно брати стінки товщиною до 2,8 мм, а діаметр труб повинен знаходитися в межах 25 міліметрів. Гаряча вода повинна текти тільки по армованих труб зі стінками на 3,2 міліметра, і загальним діаметром 25 міліметрів.

Головний результат – наявність з’єднання перпендикулярного типу для тих, хто вирішив зварювати труби на поліпропіленовій основі. Шматок із з’єднанням легко відрізати, якщо результат не сподобався з якоїсь причини. Після чого можна продовжити роботу.

Коли процес зварювання завершено, труби повинні остигати деякий час. В якості початкової точки краще вибирати один із споживачів води. Перехідник дозволить з’єднати трубу з споживачем, використовується при цьому різьбове з’єднання.

Кран кульового типу встановлюється там, де знаходиться перехідник і шланг. Без цього крана неможливо перекрити воду, якщо виникне необхідність. Продовжуємо рухатися в бік колектора. Важливо дотримуватися лише кілька основних правил.

Допускається варіант, коли труби проходять за тими ж шляхами, що і будівельні конструкції. Особливо це стосується перегородок і стін. Краще зробити так, щоб труби перебували всередині спеціальних склянок, якщо зовсім без цього обійтися просто неможливо;

Відстань до стіни не повинно бути менше 20-25 міліметрів. Тоді буде легше провести ремонт або заміну, коли це потрібно;

Легкий ухил у бік крана робиться, коли монтуються зливні пристрої;

Труба розташовується на відстані не менше 15 міліметрів, коли обходиться зовнішній кут. Внутрішній вимагає відступити більше: 30-40 міліметрів;

Спеціальні кліпси необхідно використовувати для того, щоб закріпити труби на стінах. Окрема увага приділяється кутовим з’єднанням. Кліпси розташовуються на відстані до півтора-двох метрів, якщо йдеться про прямих ділянках.

Фітинги ПНД – інструменти, які допоможуть нам з’єднати труби з поліпропілену під кутом, навіть якщо він становить 90 градусів. У вирішенні цього питання незамінними стають трійники, у яких перехідні і однакові діаметри.

Тиск втрачається менше, якщо в магістралі практично відсутні кути й повороти.

Коли труба підключається до водопроводу, не обійтися і без запірної арматури. Це допоможе в подальшому відключити одного з споживачів, якщо знадобиться ремонт.

Насосна станція та внутрішній водопровід

Без насосної станції можна буде з’єднати водопровід з джерелом води. Не важливо, використовується в якості неї колодязь або свердловина.

Що стосується самої насосної станції, то найкраще місце для неї це приміщення технічного призначення з опаленням, цокольний поверх, підвальна або будинкова територія. Завдяки такому рішенню водопровід буде доступний навіть у люті морози. Тоді низькі температурні показники не будуть страшні і самої конструкції.

Водопровід в приватному будинку — установка з свердловини

Фітингом з латуні з 32-міліметровим діаметром повинна закінчуватися труба, що з’єднує станцію насосного типу з місцем, яке стало джерелом рідини.

Трійник із зливним краном підключається до самого фітингу. Це дозволить відключати не тільки конкретні споживачі, але і подачу води, коли виникає необхідність. Після цього можна переходити до підключення зворотного клапана. Можна використовувати звичайний куточок на 90 градусів, якщо необхідно зробити так, щоб труба повертала.

Швидке з’єднання «американка» допоможуть поєднати всі необхідні елементи після цього. Це стосується, насамперед, кульового крана і сітчастого фільтра.

Обов’язково повинні бути присутніми бак демпферного типу, реле, відповідальна за тиск – це важливі вимоги для будь-насосної станції. Реле тиску підключається зверху, у тиочки водозабору розташувати насос, а інша частина приладів – на території будинку. Бак демпферної конструкції, гідроакумулятор знаходяться в нижній частині конструкції.

Установка водопроводу в будинку своїми руками

Ще обов’язково знадобиться датчик, який захищає конструкцію від так званого «сухого ходу». За грубу очистку відповідає окремий фільтр.

Після цього – перехід на трубу, діаметр якої дорівнює 25 міліметрів.

Необхідно перевірити, наскільки справно підключення перед тим, як проводити подальші роботи.

Трохи про гидроаккумуляторах

За рахунок гідроакумулятора тиск в системі підтримує стабільний рівень. Це ж пристрій дозволяє включати і відключати систему при необхідності.

В межах трьох бар знаходиться показник тиску в системі, наприклад, при повному заповненні водою гідроакумулятора. При включенні споживача з дому вода просто йде. З-за цього показник тиску стає менше. Після цього починає працювати реле, те ж саме відноситься і до насоса. Вода знову накачується до тих пір, поки тиск не дійде до трьох бар.

Гідроакумулятор в приватному будинку для системи водопроводода

Баки володіють різним обсягом, від 25 до 500 мл У кожному конкретному випадку сім’я вибирає підходящий варіант за своїм потребам. Коли водопровід монтується в приватному будинку, не обов’язково завжди мати гідроакумулятор. При роботі на поверсі, який знаходиться вище всього в будинку, наприклад, можна встановити накопичувальний бак. У такому разі вага води буде створювати певний тиск, під яким вона і доходить до кожного споживача.

Вода виявляється в системі водоочищення відразу після того, як вона була в гидроаккумуляторе. Самі прилади по очищенню повинні знаходитися від нього мінімум на 0,5-1 метр. Ще важливо правильно встановити колектор і бойлер.
