Розводка труб у ванній передбачає не тільки прокладку водопроводу і каналізації, а в деяких випадках навіть опалення (в приватних будинках). Справа ця непроста і вимагає певних теоретичних знань і практичних навичок. Якщо останні можна освоїти по ходу виконання робіт, як кажуть, методом проб і помилок, то з теорією справи йдуть трохи інакше. У цій статті разом з сайтом vannaja.net ми надамо всі необхідні теоретичні знання, які допоможуть вам правильно розвести труби у ванній кімнаті.

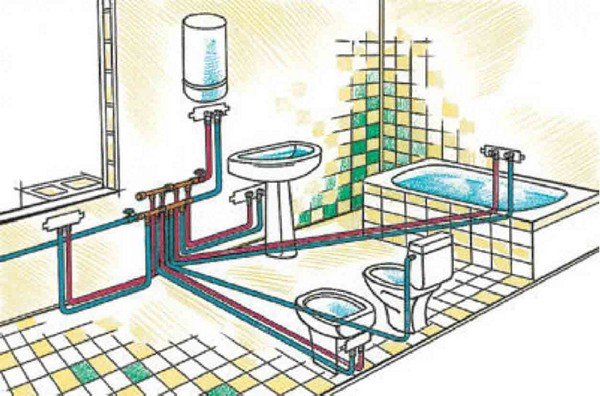

Розводка труб у ванній: схема і принцип монтажу

Як прокласти труби у ванній фото

Розводка труб у ванній: схема прокладки трубопроводу

Схема розводки труб у ванній у всіх ситуаціях залишається незмінною – може змінюватися місце прокладки труб, комплектуючі системи, але ні в якому разі не схема. В центрі уваги знаходиться магістральний трубопровід, від якого відходять відгалуження для підключення споживачів. Як правило, практично всі сантехнічні прилади вимагають для своєї роботи наявність холодної та гарячої води, а також канал відведення відпрацьованої рідини. Отже, прокладка труб у ванній передбачає пристрій трьох магістральних каналів: холодного та гарячого водопостачання і каналізації.

Всі ці труби, як правило, прокладають поруч один з одним, незважаючи на те, що вони можуть мати різні точки підключення. Якщо мова йде про квартиру з централізованою подачею холодної і гарячої води, то всі ці магістралі беруть свій початок приблизно в одному місці – як правило, стояки монтують в спеціальній ніші санвузла або ванної кімнати.

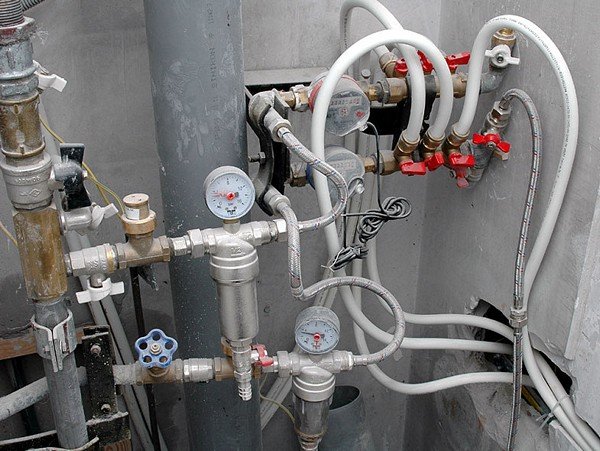

Розводка труб у ванній: схема і принцип монтажу

Розводка труб у ванній: схема

Трохи інакше йдуть справи в приватних будинках і квартирах, в яких гаряче водопостачання здійснюється за допомогою водонагрівачів. Тут трубопровід гарячого водопостачання бере свій початок безпосередньо від нагрівального агрегату, в якості якого може виступати як накопичувальний бойлер, так і газова колонка або двоконтурний котел опалення. Якщо заглиблюватися в теорію, то різниця між розводкою труб централізованого та індивідуального водопостачання (водовідведення), полягає в напрямі струму води по магістралях. Зовні все виглядає практично ідентично.

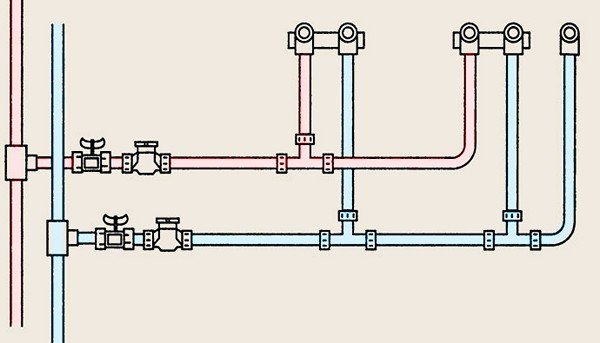

Розводка труб у ванній: схема і принцип монтажу

Схема розводки труб у ванній

Правильна розводка труб у ванній: діаметр має значення

Багато хто помічав, що коли працюють два споживача води одночасно, напір у них різко знижується. Це обумовлюється нестачею тиску і недостатнім обсягом подається в розведення води. Простіше кажучи, таке відбувається в тих випадках, коли водопровід зібраний трубами одного діаметра.

Цей ефект не спостерігається в квартирах з центральною подачею холодної і гарячої води. А ось якщо використовується лише холодне водопостачання, а гаряча вода підігрівається за місцем, то нестача тиску вже доставляє деякі незручності.

Наприклад, ви приймаєте душ, і в цей час включається подача води в пральну машину. Відбувається наступне – тиск у нагрівальному пристрої падає (через нього проходить меншу кількість води), і вода нагрівається сильніше. Замість налаштованих 50C в лійку вашого душа починає надходити окріп. Погодьтеся, не дуже приємно.

Так от, позбутися від цього неприємного ефекту можна тільки за допомогою використання труб правильного діаметру. В цьому відношенні монтаж труб у ванній виглядає наступним чином. Магістралі прокладаються за допомогою труб діаметром ¾ дюйма, а відводи для підключення сантехнічних приладів діаметром ½ дюйма. Слід розуміти, що чим більше розбір води у будинку, тим товщі труби доведеться використовувати – це правило діє для приватних будинків. Для квартир же все обходиться зазначеними вище діаметрами.

Розводка труб у ванній: схема і принцип монтажу

Як зробити прокладку труб у ванній своїми руками

Прихована або відкрита розводка труб: що вибрати

Існує два способи вирішення питання, як прокласти труби у ванній – це відкритий і прихований метод. Якщо підходити до цього питання з точки зору естетики, то, зрозуміло, прихований трубопровід краще. Але він повинен відповідати деяким вимогам.

  • Надійність – ховаючи труби в стіни або поміщаючи їх в короб з гіпсокартону, потрібно бути впевненим, що з ними не виникне аварійних ситуацій протягом тривалого терміну експлуатації. Тут все залежить від якості труби та надійності її монтажу. Найбільш сприяють цим умовам поліпропіленові і мідні труби.
  • Слід попередити утворення конденсату усередині стіни – висока вологість поступово буде руйнувати її. В цьому відношенні потрібно витримати дві вимоги – гарячий трубопровід розташувати над холодним, і обидві труби упакувати в спеціальний трубчастий утеплювач (мерилон).

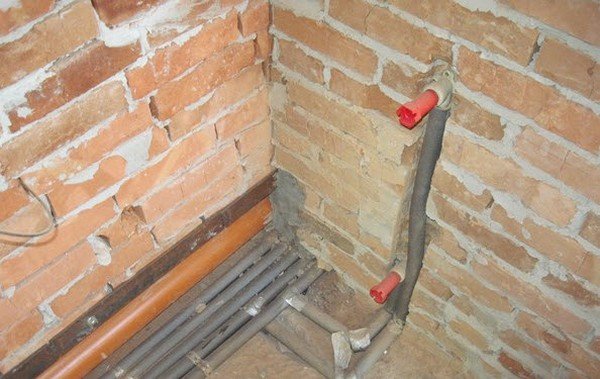

    Розводка труб у ванній: схема і принцип монтажу

    Прихована розводка труб у ванній фото

  • Якщо говорити про відкриту розводці труб, то нічого доброго вона собою не представляє – цей метод прокладки використовується в цілях економії коштів, що досягається шляхом зниження витрат на придбання якісного матеріалу і зменшення кількості виробленої роботи. Після такого монтажу ви отримуєте не дуже вдалий зовнішній вигляд приміщення і постійно конденсуючі труби в холодну пору року.

    Про те, як правильно зробити розводку труб у ванній кімнаті, дивіться у відео.

    Матеріали, супутні розводці труб у ванній

    Якщо ви вважаєте, що для вирішення питання, як провести труби у ванній, достатньо придбати елементи тієї чи іншої водопровідної системи, ви помиляєтеся – повноцінна система каналізації і водопостачання передбачає використання досить великої кількості всіляких сантехнічних виробів. В першу чергу це запірна арматура. У внутрішній розводці використовуються два типи відтинають кранів – кульові, які встановлюються на введення води в будинок або квартиру, і приладові, призначення яких полягає в контролі над кожним окремо взятим споживачем води.

    Крім того, в розводці труб у ванній використовується лічильник води, встановлення якого не допускається без використання зворотного клапана і фільтри механічної очистки води. Фільтр сприяє повноцінної працездатності лічильника протягом тривалого часу, а зворотний клапан встановлюється на вимогу водоканалу і не дозволяє недобросовісним громадянам здійснювати його відмотування.

    Розводка труб у ванній: схема і принцип монтажу

    Як проводиться монтаж труб у ванній

    У деяких випадках на введення води в будинок може встановлюватися редуктор тиску. Багато споживачі, такі як накопичувальні водонагрівачі або сучасні котли опалення, не виносять тривалого впливу підвищеного водопровідного тиску, яке з’являється зазвичай вночі, коли розбір води значно знижується. Саме редуктор дозволяє стабілізувати тиск води у внутрішній розведенню і продовжити термін служби дорогих агрегатів.

    На закінчення хочу зазначити, що розводка труб у ванній в обов’язковому порядку повинна виконуватися згідно з вимогами монтажу певної системи трубопроводів. Що це означає? Приміром, одна із вимог монтажу розводки каналізації – це наявність ухилу в бік зливу. Або якщо мова йде про розведення водопроводу з поліпропілену, то це дотримання режиму пайки труб. Загалом, інформації потрібно дізнатися багато – без неї про монтажі якісного водопроводу не може бути й мови.
