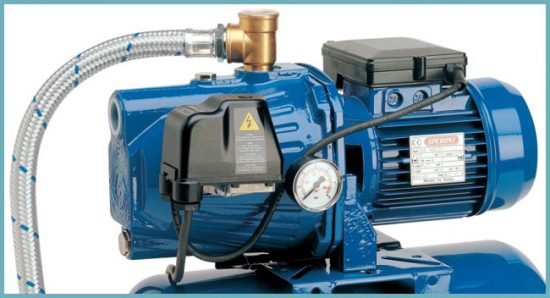

Ефективність функціонування водяного насоса безпосередньо залежить від його центрального компонента – реле тиску. Цей елемент многозадачен: він автоматично включає і вимикає насосну установку, контролює подачу води в обладнання з заданими параметрами, підтримує необхідний тиск у водопровідній мережі. За великим рахунком реле визначає безпеку і якість роботи всього водопроводу. Саме тому його підключення та налаштування повинні здійснюватися за перевіреними схемами і з дотриманням всіх технічних правил. Як? Розбираємося далі.
Зміст
Підготовчі роботи
Перший етап монтажного процесу – підготовчий. Він включає три важливих кроки.
Перший – вибір місця для реле. Фахівці рекомендують монтувати установку безпосередньо біля відведення насоса на гідроакумулятор – тут практично нівелюється турбулентність водного потоку і різниця тиску. Також зверніть увагу, що деякі пристрої мають обмеження по мікроклімату – їх можна застосовувати тільки в опалювальних приміщеннях з рівнем вологості не більше 70%.
Другий крок – визначення основних робочих параметрів реле:
- Мінімальний тиск – показник, при якому буде включатися насос з подальшим наповненням бака водою.
- Максимальний тиск – показник, при якому буде виконуватися розмикання контактів з подальшим відключенням насоса.
Схема підключення
- Діапазон тисків – різниця між позначеними мінімальним і максимальним показниками.
- Гранично високий тиск деактивації насоса.
Враховуйте, що від різниці між мінімальним і максимальним показниками тиску залежить частота включення насосної станції: чим більше різниця, тим рідше буде здійснюватися включення.
Важливо! Мінімальний тиск повинен бути на 0,2 атм вище, ніж тиск камери гідроакумулятора насосного обладнання.

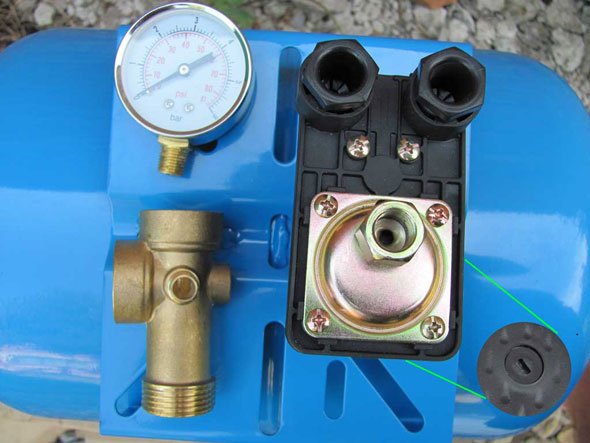

Третій крок – реєстрація обраних параметрів. Побутове реле має досить просту будову, тому реєстрація показників тиск тут здійснюється за допомогою звичайних пружин, настраивающихся різьбовими регуляторами. Як правило, у реле дві пружини:
- велика пружина – дозволяє керувати рівнями тисків;
- маленька пружина – дозволяє визначити різницю тисків.
Підключення реле
Перед безпосереднім підключенням реле вже повинні бути змонтовані такі прилади і елементи насосної станції:
- запірний вентиль;
- два фільтра очищення;
- зворотний і пробійна клапани;
- каналізаційний злив.
Далі, відповідно до інструкції зі схемою, яка обов’язково додається до реле, виконується монтаж пристрою. Головні особливості підключення:

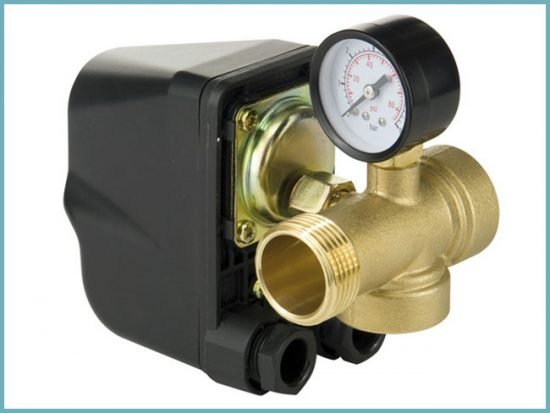

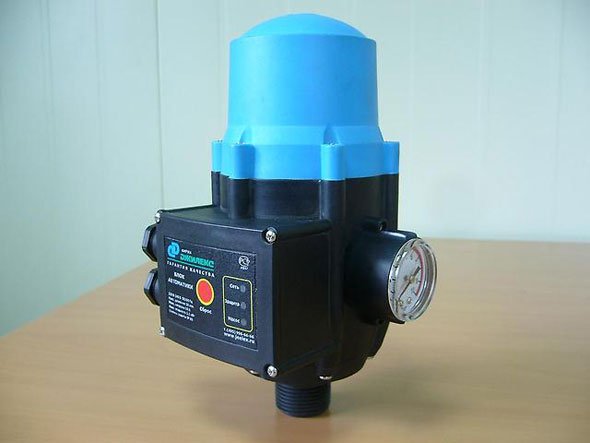

Реле тиску води
Важливо! Якщо в комплекті реле є клема заземлення (її легко визначити за наявністю символу «земля), обов’язково слід встановити і заземлюючий кабель.
Регулювальні роботи
Щоб в подальшому функціонування наносного обладнання не викликало проблем, після підключення реле потрібно відрегулювати роботу системи. Особливо це актуально в тій ситуації, якщо ви хочете змінити заводські настройки приладу.
Для початку встановіть манометр – підключіть його в штуцер, до якого приєднали реле. Увімкніть насосну станцію, щоб накопичувальний бак почав заповнюватися водою. Коли манометр продемонструє максимальний показник тиску, яке було зареєстровано раніше, вручну вимкніть насосну станцію. Якщо реле запрацювало раніше часу, на два оберти поверніть регулятор великий пружини за годинниковою стрілкою. Після цього кілька разів поверніть регулятор проти стрілки, поки реле тиску не спрацює на відключення – так ви позначите верхній поріг спрацьовування.
Далі відкрийте кран і дочекайтеся, поки манометр не покаже нижній поріг спрацьовування. Якщо реле тиску спрацював ще в процесі спуску води, один раз проти годинникової стрілки поверніть регулятор маленької пружини. Якщо ж реле не спрацювало, повертайте регулятор за годинниковою стрілкою до того моменту, поки не почуєте характерне клацання спрацювання.
Реле для глибоководного насоса
Після цих двох процедур знову увімкніть насос і перевірте правильність установленого верхнього порогу. Якщо він або занижений або завищений, зробіть остаточне регулювання: вручну вимкніть установку і знову прокрутіть регулятор, але вже тільки на пів-обороту. Потім відкрийте кран і спускайте воду, поки не спрацює нижній поріг – насосна установка повинна включитися.
І на завершення звіртеся з необхідними значеннями верхнього та нижнього порогів і, якщо відхилення залишилися, повторіть налаштування.
Грамотне підключення реле тиску – запорука безперебійної роботи насосної станції, тому його установка повинна проводитися максимально кваліфіковано. Тільки дотримуючи всі вищезгадані технічні тонкощі і вимоги, можна розраховувати на забезпечення функціональності настільки многозадачного реле і, як наслідок, – навіть всієї водопровідної системи. Так що підходьте до питання максимально відповідально.
