Ванна – це важлива кімната, в якій здійснюються щоденні гігієнічні процедури. Тому вона повинна бути облаштована всім тим, що необхідно для вмивання. Важко уявити, щоб у цьому приміщенні не було змішувача, саме за рахунок нього ми можемо нормально вмиватися, чистити зуби вранці і просто споліскувати руки. Тому цей важливий елемент, по-перше повинен бути зручним, ну і по-друге естетичним і гармоніювати з іншими елементами цього приміщення. Якщо ви плануєте самостійну установку, то обов’язково потрібно вивчити пристрій змішувача для ванної та його основні види.
Який пристрій у змішувача для ванної в залежності від виду
Зміст
- 1 Який пристрій у змішувача для ванної в залежності від виду
- 1.1 Одноважільні
- 1.2 Двохвентильний
- 1.3 Термостатичний
- 1.4 Безконтактний або сенсорний
- 1.5 Змішувачі з душем
- 2 Схеми і креслення
- 2.1 Вентильного виду
- 2.2 Важільних виробів
- 3 Відео про пристрої змішувача
Змішувач для ванни – елемент, за рахунок якого відбувається регулювання витрати та температури води, що витікає з крана. До його функцій відноситься перенаправлення потоку води з крана в душ. Але варто пам’ятати, що пристрій змішувача як і інші типи пристроїв не застраховане від різних типів поломок, тому важливо знати, як влаштований механізм цих приладів залежно від їх видів.
Якщо попередньо вивчити особливості пристрою змішувачів для ванни з душем ремонт цих пристроїв, то всі поломки можна усунути самостійно, не вдаючись до допомоги професіоналів. Але перш ніж приступати до вивчення, варто з’ясувати, які види цих виробів бувають:
- одноважільні;
- двохвентильні;
- з термостатом;
- з сенсорним управлінням.

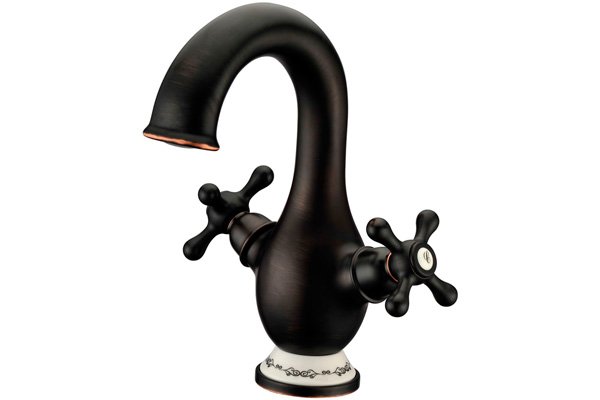

Двохвентильний
Одноважільний

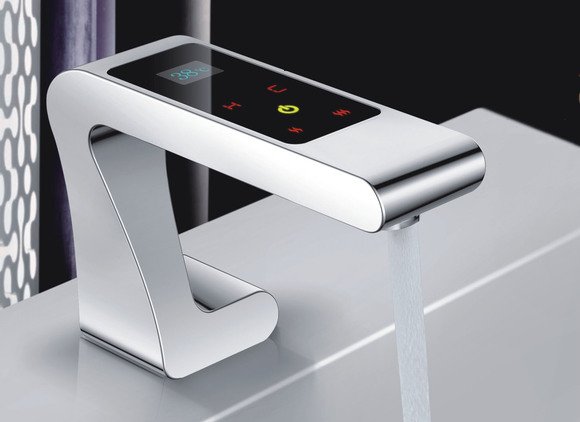

Сенсорний
З термостатом
Одноважільні
Пристрій одинважільного змішувача або многокомандного виділяється наявністю однієї ручки, за рахунок якої регулюється напір води і вибирається температура.

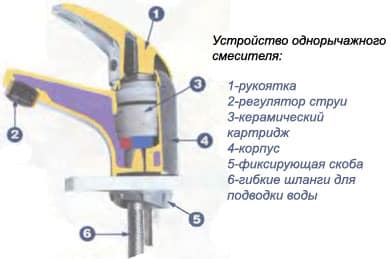

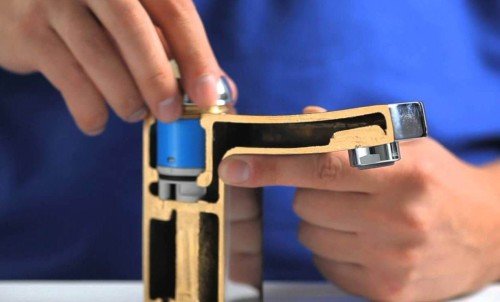

Пристрій одинважільного змішувача
Особливості цього виробу:
- робочий процес важеля відбувається за рахунок його підняття та опускання. При підніманні важеля вгору відбувається посилення напору води;
- при поворотах ручки вправо або вліво встановлюється потрібна температура води;
- опускання вниз, здійснює повне перекриття води.
Одинважільний змішувач випускається декількох видів – мають кульовий або керамічний картридж.
Керамічний

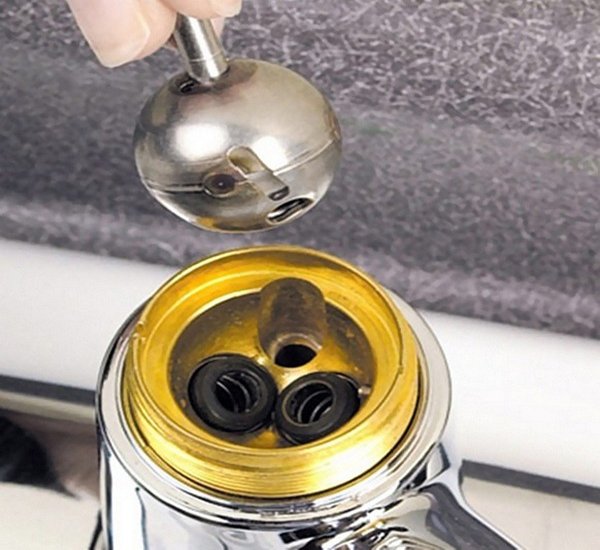

Кульовий
Назва кульові з’явилося з-за того що регулює головка має форму кулі. Цей елемент має нержавіючу сталеву основу. Керамічний картридж виконаний у вигляді двох пластин, які щільно притерті один до одного. Пластини виконані з металокераміки. Металокерамічний матеріал, який йде на виготовлення цих виробів, піддається шліфуванню ультразвуком, в результаті спостерігається відповідна підгонка пластин один до одного. Використання цієї технології забезпечує взаємодію на молекулярному рівні, тому вода не проливається просто так.
Двохвентильний
У пристрої двухвентильного приладу є кран букса. Саме за рахунок цього складового елементу відбувається регулювання натиску і температури води, що подається з крана. Цей тип до того, як на ринку з’явилися одноважільні пристрою, був самим популярним, затребуваним серед багатьох споживачів.
Конструкція цього приладу виконана у вигляді камери маленького розміру, головне призначення якої полягає в перемішуванні струменів гарячої і холодної води. В результаті змішана холодна і гаряча вода виходить назовні через носик крана, а сітка, яка є на кінці носика, запобігає розбризкування рідини в різні сторони.

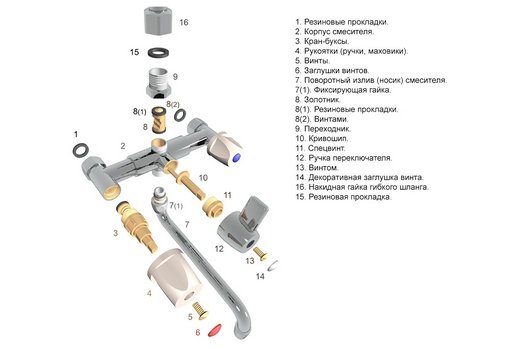

Пристрій двухвентильного змішувача
Щоб можна було цей вид змішувача відремонтувати самостійно, достатньо вивчити його особливості конструкції. Тому варто розглянути його найважливіші характерні якості:
- для зміцнення конструкції до труб водопровідної мережі застосовуються спеціальні утримуючі елементи – ексцентрики;
- розмір відстані між підводними трубками повинен становити від 14,8 до 15,2 див. В іншому випадку установка змішувача не вийде;
- головні складові деталі всієї конструкції є вбудовані в корпус пристрою дві головки з вентильним типом. Від цих елементів залежить термін служби виробу. Зверху головок закріплені ручки гвинтами. Вони виготовляються з різноманітних матеріалів, можуть мати різний дизайн, форму і параметри.

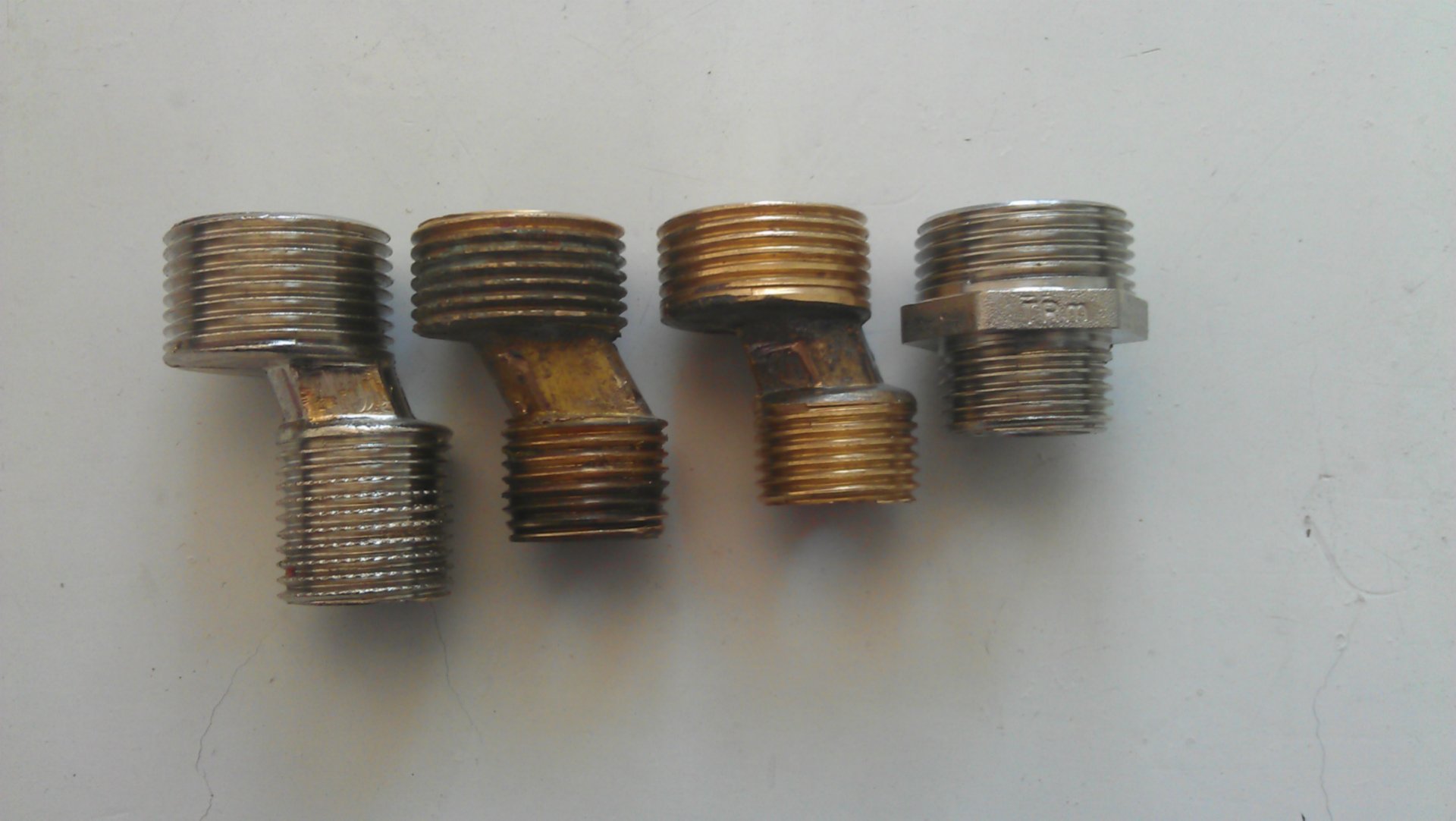

Ексцентрики
Зазвичай, щоб запобігти витіканню води з корпусу застосовуються різні гумові прокладки, ущільнювальні кільця з гумової основи, пластикового матеріалу. Щоб змішувач нормально працював, а також зміг прослужити тривалий період, необхідно періодично змінювати ці елементи.
Щоб відновлення цього приладу було легким, варто уважно розглянути всі складові елементи його конструкції. До складу цих пристроїв входять елементи:
- основний елемент – корпус камера. У цьому пристрої здійснюється перемішування холодної та гарячої води;
- перемикач золотникового типу;
- ексцентрики;
- вилив з сіточкою або без неї;
- фланці з декоративним виглядом. Ці елементи закривають місця, в яких приєднується водопровідна система до змішувача;
- ущільнювачі з гумового матеріалу, які призначені для різних частин пристрою;
- головки запори вентильного типу;
- ручки.
Підключення до водопровідної системи цих видів пристроїв здійснюється за допомогою сталевих куточків. Щоб установка була міцною, застосовуються ексцентрики. Між корпусом змішувача і ексцентриками обов’язково встановлюються прокладки з гумової основи, ці елементи запобігають витіканню води.

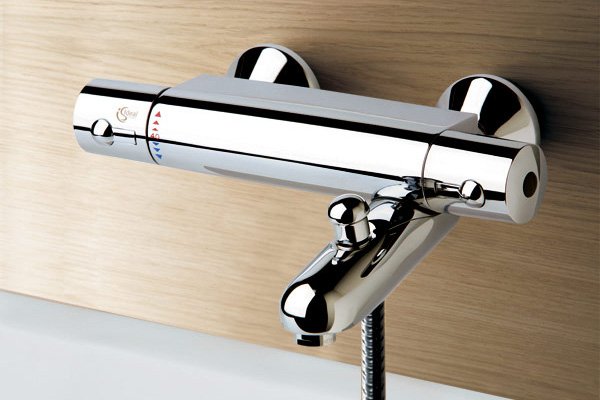

Термостатичний
Змішувачі з термостатом – це нові технології, які є комфортними та зручними. При цьому порівняно з іншим видами пристроїв вони володіють цілим рядом позитивних якостей:
- щоб відрегулювати температуру і ступінь надходження води немає потреби обертати ручки;
- можна задати необхідну температуру води. Зміна температури не буде здійснюватися з урахуванням натиску і температури в області центрального водопостачання;
- за рахунок того що в термостатичних пристроях передбачена своя система безпеки при роботі з цим змішувачем неможливо обпектися гарячою водою.
Пристрій термостатичного змішувача
Змішувача пристрій і ремонт досить прості. В основі конструкції йде спеціальний змішуючий елемент, управління якого здійснюється за рахунок спеціального патрона, що містить біметалевої пластини з основи і віск. Пластини мають підвищеної чутливості до температурних перепадів, в той час як патрон має здатність швидкого реагування на що відбуваються температурні зміни. Реагування патрона супроводжується розширенням і стисненням. Встановлення температурного режиму здійснюється за допомогою спеціальної шкали. Для того щоб вибрати необхідну температуру досить встановити рукоятку напроти необхідного температурного показника, а тим часом приводиться в дію кріпильний-регулювальний гвинт.
Проте, оскільки цей прилад досить новий, тому його ремонт краще не проводити самостійно. Тим більше якщо ви його використовуєте вперше. У цих ситуаціях краще скористатися допомогою професіоналів, які зможуть усунути неполадки за короткий період.
Безконтактний або сенсорний
Варто відразу зазначити, що ці прилади не застосовуються для побутового використання, в основному їх сфера застосування громадські місця, де є багато людей. Пристрій сенсорних змішувачів передбачає наявність важливих елементів, за рахунок яких і здійснюється безконтактний робочий процес цих приладів – спеціальні датчики. Робота датчиків здійснюється за допомогою інфрачервоних променів, які реагують на тепло або руху. Тому як тільки людина підносить руки до цих пристроїв, вони відразу спрацьовують.
Сенсорні пристрої можна налаштовувати на тривалість роботи, на температуру. Однак у них ці показники зафіксовані, тому при їх перестановці можуть виникнути певні проблеми.

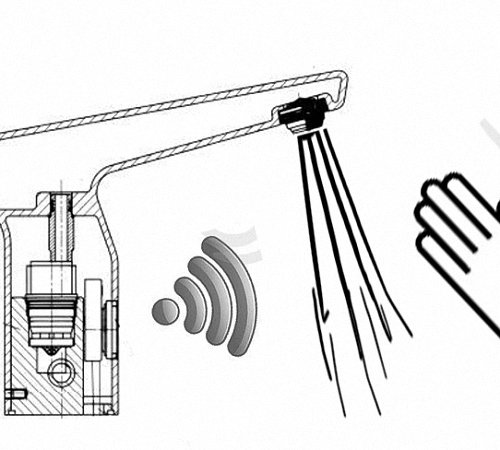

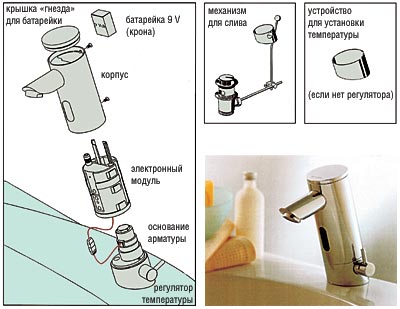

Пристрій сенсорного змішувача
Принцип роботи
Змішувачі з душем
Часто для ванної застосовуються моделі з душем, тому обов’язково потрібно знати пристрій змішувача для ванною з душем. Зазвичай це йдуть двохвентильні або одноважільні пристрої, до яких додатково підключено душ. Не варто використовувати один змішувач для ванни і раковини, краще їх встановлювати відразу два.
Хорошим варіантом для ванної буде одноважельний змішувач з коротким виливом. Пристрій цього приладу дозволить швидко набрати воду у ванну, а при необхідності за допомогою спеціальної кнопки воду можна переключити на душ. Додатково виробник цю конструкцію може комплектувати штангами, за допомогою яких можна душ повісити на стіну.
Ремонт змішувачів для ванни з душем нічим не відрізняється від ремонту інших пристроїв. Іноді в цих приладах швидко зношується шланг. При зносі цього елемента, його можна легко замінити.

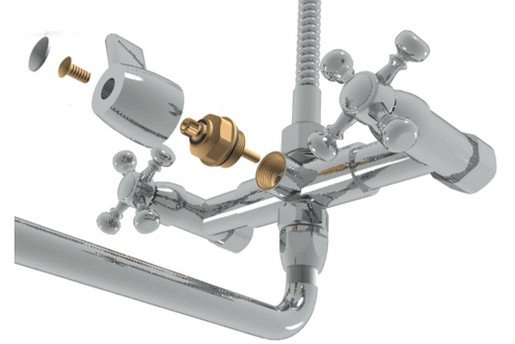

Пристрій змішувача з душем
Схеми і креслення
Нерідко багатьом споживачам доводиться стикатися з поломками змішувача у ванній, тому в цьому випадку необхідно знати, як влаштовані ці прилади. Знання всіх особливостей пристрою змішувачів з душем або без нього, допоможе зробити якісний ремонт.
Вентильного виду
Вентильний прилад вважається найпоширенішою конструкцією. Для того щоб розібрати цю конструкцію, варто уважно розглянути всі її складові елементи та схему їх розташування. Нижче можна знайти фото зі схемами і кресленнями конструкції, на яких детально розписані всі складові елементи вентильних приладів. Ці вироби зазвичай бувають двох типів – з черв’ячним механізмом або з краном буксой з керамічної основи.
Перший вид приладу має просту конструкцію, але у нього часто зношуються гумові прокладки, які знаходяться в штоку черв’ячного механізму. Букси крани з керамічної основи доводиться постійно підтягувати, щоб уникнути появи течі.
Схема цих виробів складається з наступних важливих компонентів:
- запірна шайба;
- сальники або ущільнювачі;
- прокладка, яка розташовується між вентильною головкою і корпусом крана;
- букса;
- муфта з напрямними;
- прокладка клапана;
- сідло.

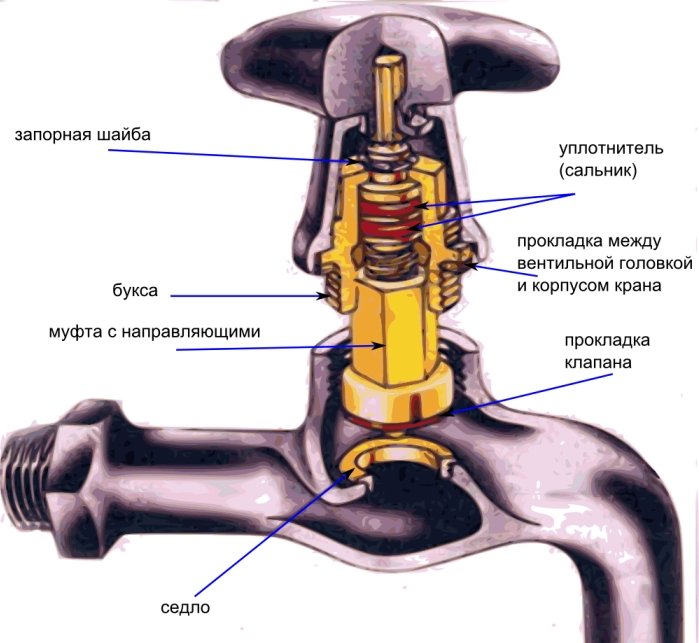

Кран вентильний
Важільних виробів
Для того щоб можна було ясніше зрозуміти як виглядає схема, креслення одноважільних виробів варто в інтернеті подивитися картинки з докладним описом всіх елементів цих конструкцій.
Опис схеми виглядає так:
- у корпусі пристрою встановлений головний елемент конструкції – картридж, який відповідає за змішування гарячої і холодної води;
- всі інші деталі, які можуть зламатися встановлені всередині картриджа. Тому при поломці доводиться міняти весь картридж;
- управління приладом відбувається важелем, від якого прилад і отримав свою назву;
- замикає пристрій, вилив або гусак, через який вода виходить назовні.

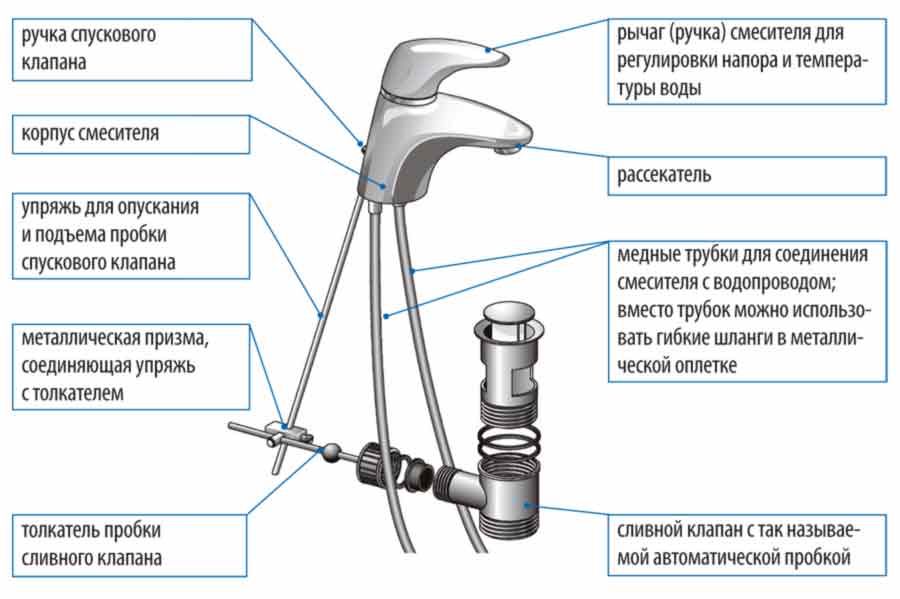

Важільний
Але для того щоб самостійно здійснити ремонт варто розглянути докладні креслення цих приладах, на яких розмічені кожні елементи та їх місця розташування. Креслення допоможуть з легкість розібрати конструкцію і потім зібрати.
Вибір змішувача для ванної не така вже складна задача. Можна вибирати будь-який пристрій – двухвентильное, одноважільне, з термостатом, головне щоб воно подобалося вам. Але якщо ваша ванна кімната має класичний стиль, то багато професіоналів і дизайнери рекомендують використовувати двохвентильні прилади, вони убудут в цих приміщеннях найбільш доречними.
Відео про пристрої змішувача
На відео представлена інформація про пристрої крана у ванній.
