Провести ремонт чого-небудь, не вивчивши попередньо його конструкцію, досить складно, якщо не сказати, що це взагалі неможливо. Для початку потрібно зрозуміти призначення кожної окремо взятої деталі, принцип роботи механізму в цілому і тільки тоді можна буде побачити, що у відремонтованому пристрої не так. Зливний бачок унітазу не є винятком з цього правила. Саме про цьому сайті унітазу піде розмова в даній статті, в якій ми разом з сайтом vannaja.net досконально вивчимо пристрій зливного бачка унітазу, що дасть вам можливість самостійно ремонтувати поломки і усувати невеликі несправності.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

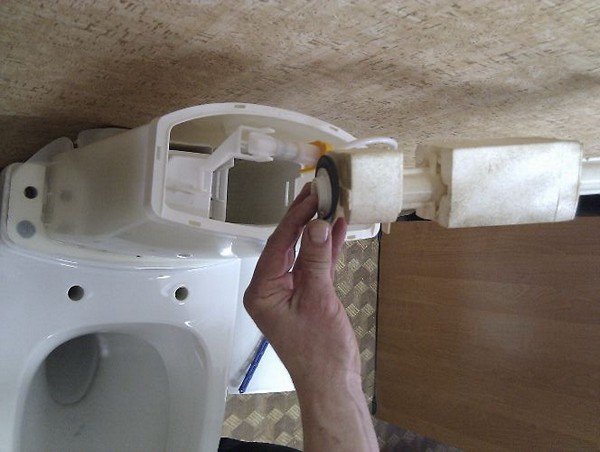

Бачок для унітазу фото

Як влаштований бачок унітазу: три його основні частини

Як і будь-яке інше технічно складний пристрій, бачок унітазу складається з декількох вузлів і механізмів, кожен з яких виконує певну функцію. Їх всього три – це безпосередньо сам бачок, механізм зливу і пристрій подачі води. Саме ці частини бачка доведеться вивчити, щоб отримати можливість виконання самостійного ремонту унітазу в цілому. Почнемо по порядку і розглянемо вузли від простого до складного.

Якщо ви думаєте, що вивчати сам фаянсовий корпус бачка унітазу не має ніякого сенсу, ви помиляєтеся, так як знання його конструкції, а вірніше призначення отворів бачка, допоможе з легкістю визначити, завдяки чому виникла та чи інша протікання. Та й взагалі збирати бачок, який у більшості випадків поставляється виробниками в розібраному вигляді, не знаючи, що і куди встановлювати, не зовсім правильно.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

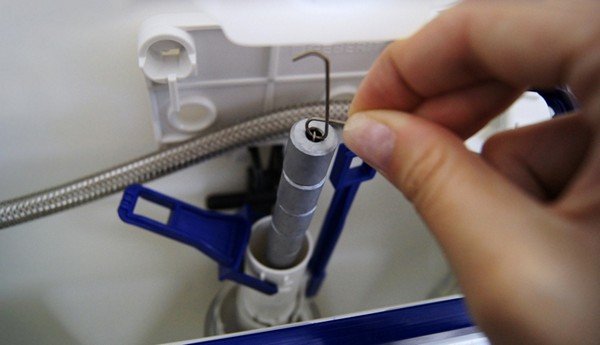

Пристрій зливного бачка унітазу фото

Бачок для унітазу, як це не парадоксально звучить, має безліч отворів, для якого є своє призначення. Найбільша з них знаходиться в центрі нижньої частини дна і призначене для установки зливного механізму. Два невеликих, які розташовані по обидві сторони від попереднього отвори, служать для встановлення кріпильних шпильок, що зв’язують бачок з самим унітазом. Ну і отвір середнього розміру призначене для установки поплавковою системи, що відповідає за подачу води у бачок. Це отвір може розташовуватися як знизу бачка, так і зверху на лівій або правій його боковині. Саме за місцем розташування цього отвору все бачки унітаза можна розділити на пристрої з нижнім і бічним підключенням.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

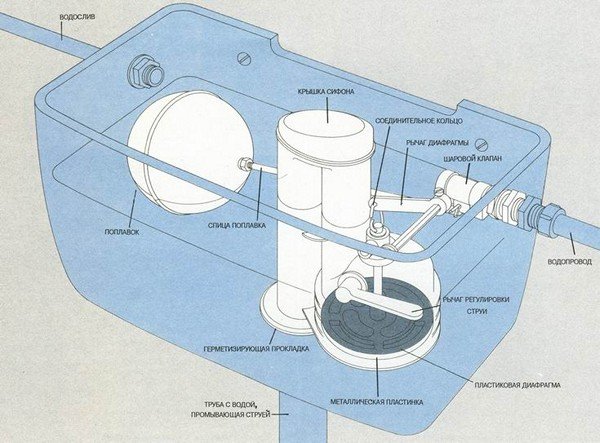

Механізм зливного бачка унітазу фото

Пристрій зливного бачка унітазу: поплавок або механізм наповнення води

Відразу хочу обмовитися, ці пристрої можуть бути двох типів: старого та нового зразка. Старий зразок поплавця – це важільна конструкція, в якій безпосередньо сам поплавок закріплений на кінці довгого важеля, а в новій конструкції поплавок ковзає по вертикальному штоку. Ще одна істотна різниця між двома цими конструкціями полягає в тому, що в старому варіанті поплавок являє собою кульку з повітрям, а в новому варіанті швидше нагадує склянку. Якщо в першому випадку слабким місцем поплавця був сам кульку (у нього з часом наповнювалася вода, і поплавок переставав адекватно працювати), то в другому випадку форма склянки повністю виключає виникнення таких ситуацій.

Як в новому, так і в старому варіанті виконання поплавця для подачі води в бачок використовується мембранний клапан, поміщений в невеликий пластиковий корпус, який одночасної має штуцер з різьбленням для установки пристрою в зливний бачок. Мембрану можна назвати самим головним елементом поплавця (або, принаймні, одним з головних) – якщо в бачок безперервно надходить або навпаки не надходить вода, то саме в ній вся справа.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

Зливний бачок для унітазу: як він влаштований

Ховається ця мембрана під невеликий кришечкою, яка встановлюється на корпус з допомогою різьбового з’єднання. Відкручуючи її, ми поділяємо поплавок на дві частини – в тій, що залишається на бачку, знаходиться мембрана. Щоб провести ремонт цього вузла, досить витягнути мембрану, очистити її від відкладень і промити всі канали обох пристроїв. У деяких випадках мембрана може вимагати своєї заміни. Так, зовсім забув сказати, вода надходить у бачок через дуже маленький отвір, яке дуже часто забивається. Знаходиться воно в орендованій частині поплавця і чиститься звичайної швейної голкою.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

Пристрій бачка унітазу фото

Що ще потрібно знати про пристрій бачка унітазу, а вірніше його поплавковою системи, так це те, що будь-який подібний механізм, незважаючи на термін його походження, має можливість регулювати рівень наповнення води. Здійснюється таке регулювання шляхом зміни положення поплавця (вище або нижче) – опускаючи поплавок нижче, ви зменшуєте кількість яку наповнювали води, а піднімаючи його вгору, збільшуєте. Ця сама регулювання в різних конструкціях здійснюється по-різному. У старих моделях подібних пристрій нахиляється або, навпаки, піднімається частина виносного важеля. У нових же моделях, в яких поплавок ковзає по вертикальному штоку, регулювання проводиться за допомогою вертикально стоїть пластикового гвинта – обертаючи його за годинниковою стрілкою, ми піднімаємо поплавок і тим самим збільшуємо об’єм води в бачку, а обертанням проти годинникової стрілки опускаємо поплавок і зменшуємо кількість води в бачку.

У будь бачок поплавок встановлюється стандартно – він кріпиться пластикової гайкою. Щоб уникнути протікання в цьому місці бачка, зсередини встановлюється плоска або конусна прокладка.

Схема пристрою зливного бачка унітазу і його основні частини показано у відео.

Система зливу переливу бачка і її основні вузли

Механізм зливного бачка унітазу, який відповідає за скид води, є самим складним вузлом пристрою. Він контролює відразу два моменти – стежить за тим, щоб в бачок не надходило дуже багато води, запобігаючи тим самим можливість потопу, а також забезпечує змивання унітазу натисненням кнопки. Якщо описувати його конструкцію, то вона виглядає приблизно наступним чином.

  • Зливна горловина – основу цього пристрою, за допомогою якого воно кріпиться в отворі бачка і одночасно утримує на собі всі інші механізми.
  • На виносних спеціальних стійках в самому верху цього пристрою розташована механіка, яка управляє клапаном подачі води в унітаз.
  • До речі про клапані, в різних моделях механізмів він може мати відмінну конструкцію. У дешевих зливних механізми клапан являє собою звичайну пробку, яка піднімається і опускається за допомогою одного єдиного важеля і ланцюжка, а в дорогих – поднимаемый системою важелів шток, на кінці якого розташована перекриває мембрана.
  • Залежно від складності і кількості важелів клапана, може здійснюватися так званий великий і малий злив – важелі налаштовані так, що при натисканні на одну кнопку клапан відкривається більше, а при натискуванні на іншу менше. Як результат, в унітаз потрапляє різна кількість води.
  • Механізм переливу – у більшості випадків це трубка, розташована в центрі зливного механізму. Коли рівень води досягає її верху, то надлишки безперешкодно йдуть в унітаз. Відрегулювати перелив досить просто – трубка телескопічна і вона досить легко піднімається і опускається. Її верх повинен бути вище рівня води, але нижче краю унітазу або бічного отвору для установки поплавця.
  • Крім регулювання рівня переливу, в зливному механізмі є можливість встановлювати висоту кнопки зливу (робиться це для того, щоб один і той же злив міг підійти до різних по висоті бачків) і розташування кнопки (трохи лівіше або правіше). Мета останньої регулювання та ж – забезпечити установку зливу в будь-який типорозмір бачка.

Пристрій зливного бачка унітазу: конструкція основних вузлів і механізмів

Як відрегулювати потік води в бачку фото

На закінчення кілька слів про те, як кріпиться зливний бачок для унітазу – практично у всіх випадках бачок і унітаз з’єднуються між собою за допомогою пластикових або металевих шпильок. Перші можна відразу викидати і міняти на сталеві – в будь-якому випадку рано чи пізно це доведеться зробити. Тільки у випадку з «пізно» може трапитися потоп. На шпильку спочатку надівається шайба, потім конусна прокладка. Все це вставляється в суміщені на бачку і самому унітазі отвори і закручується знизу гайкою, під яку спочатку підкладається плоска гумка, а потім шайба.

Ось так виглядає пристрій зливного бачка унітазу. З одного боку складно, а з іншого, якщо розібратися, то нічого складного в ньому немає. В цьому не важко переконатися, раз не розібравши всі ці вузли і механізми, як кажуть, до гвинтика, а потів зібравши все на свої місця.
