Повітрообмін ванної кімнати і туалету необхідно передбачити перед початком ремонту. Це забезпечить здоровий мікроклімат приміщення і запобіжить появі грибка і цвілі. Кімнати з підвищеною вологістю особливо потребують якісної вентиляції. Адже навіть регулярне проведення вологого прибирання не врятує від розмноження шкідливих мікроорганізмів. Про те, як зробити вентиляцію в ванній і туалеті самостійно, описано нижче.
Пристрій вентиляційного каналу
Зміст
- 1 Пристрій вентиляційного каналу
- 2 Як працює природна вентиляція
- 3 Як точно визначити засмічення вентиляційного каналу
- 4 Різновиди вентиляторів
- 5 Вибір вентилятора
- 6 Що необхідно для установки вентилятора
- 7 Основні правила монтажу
- 8 Установка вимикача
- 9 Підведення кабелю
Для приватних будинків система вентиляції влаштована просто: канал у вигляді труб виводиться на дах або здійснюється приєднання до витяжки. Якщо будинок з дерева, то навіть така вентиляція не потрібно. Адже стіни при цьому здатні «дихати», тому легко пропускають повітря в приміщення.
Для квартир ситуація ускладнюється тим, що в під’їзді всі під’єднані до єдиної вентиляційного каналу. Чим нижче розташування квартири, тим більша ймовірність, що канал швидше засмітиться.

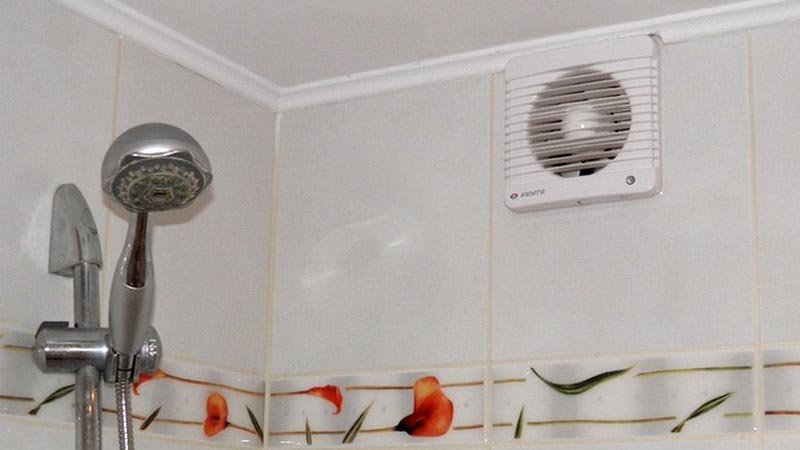

Вентиляційний канал в стіні
Щоб перевірити якість вентиляції, можна піднести запалений сірник до вентиляційного отвору. Якщо вогник не рухається або рухається дуже слабенько, то вентиляція працює погано.
При засміченні каналу необхідно забезпечити примусову вентиляцію. Така штучна вентиляція забезпечується за рахунок установки в приміщенні вентилятора. Він вбудовується в систему повітрообміну (отвір вентиляційної шахти). При виборі вентилятора необхідно враховувати той фактор, що пристрій буде експлуатуватися за умов підвищеної вологості.

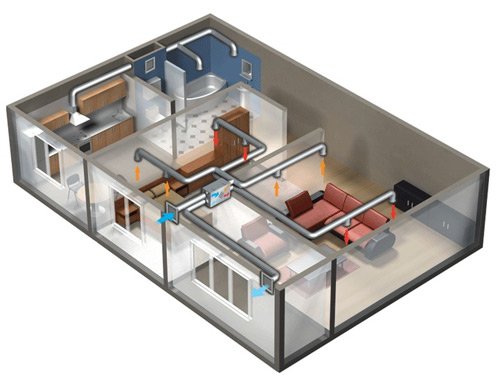

Примусова вентиляція в житловому будинку
Як працює природна вентиляція
При нормально працюючій природної вентиляції повітря з ванної кімнати виходить через вентиляційну шахту назовні будівлі. Це відбувається за рахунок різниці температур в квартирі і на вулиці. Тому з’являється підйомна сила, звана тягою.
За рахунок тяги повітря виходить і в приміщенні створюється розрідження або знижений тиск повітря. При відкритих вікнах повітря з вулиці заходить у ванну для усунення різниці тисків. Така вентиляція називається природною припливно-витяжною.

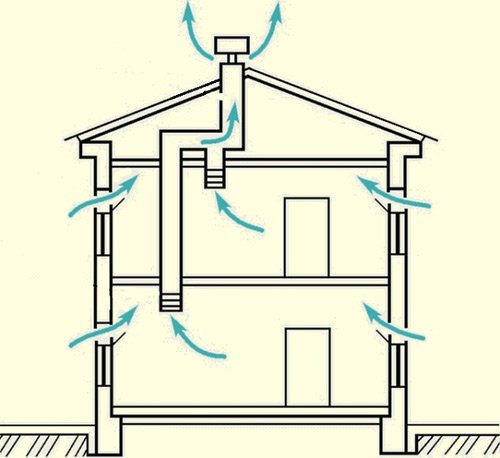

Принцип роботи природної вентиляції
Для ефективності природної припливно-витяжної вентиляції слід передбачити горизонтальну щілину внизу двері. При герметично закритих дверях природна вентиляція не буде забезпечена.
Але якщо природна вентиляція в будинку порушена (наприклад, при забитої вентиляційної труби або при потеплінні на вулиці), то виникають проблеми з витяжкою. Норми повітрообміну у ванній і туалеті встановлені для температури на вулиці при 5 градусах цельсія.
Як точно визначити засмічення вентиляційного каналу

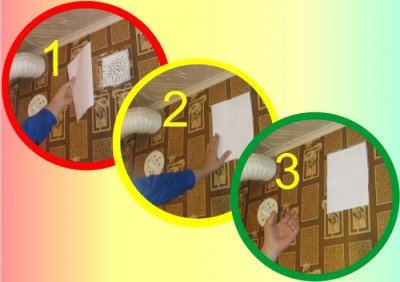

Перевіряти ефективність природної вентиляції необхідно взимку. Для цього нам буде потрібно:
- відкрити вікна;
- прикласти аркуш паперу до вентиляційного отвору;
- листочок повинен повітряним потоком притиснутися до отвору.
Перевірка вентиляції з допомогою аркуша паперу
Якщо папір слабо тримається або зовсім падає, то вентиляція порушена. Більш точним методом є перевірка з допомогою прозорої целофанової труби і запаленої сигарети. Для цього трубу необхідно прикласти до вентиляційного отвору. До відкритого кінця труби підноситься запалена сигарета. Швидкість руху диму покаже ефективність роботи вентиляції. Знаючи розміри циліндра розраховується продуктивність вентиляції.
При поганій тязі можна спробувати самостійно прочистити вентиляційну трубу спеціальним йоржиком.
Різновиди вентиляторів
Вентилятори за способом монтажу можуть бути осьовими або канальними. Моделі канального типу часто облаштовують для приватних будинків. Такий варіант вентиляції може одночасно обслуговувати кілька приміщень. Це забезпечується за рахунок того, що вентилятор монтується в загальному вентиляційному каналі.
Але канальна вентиляція має неестетичний вигляд. Адже канали, розташовані під стелею необхідно буде ховати під навісною стелею або в коробі. А це значно зменшить приміщення і вийде досить недешево. Виходом з положення стане застосування осьових вентиляторів. Він встановлюється на отвір витяжки. Необхідно тільки точно підібрати розмір пристрою.
Для того, щоб у приміщення не засмоктало неприємні запахи із загальної шахти, рекомендується застосовувати моделі з зворотнім клапаном.
За способом установки вентилятори можуть бути:
- діаметральними;
- осьовими;
- відцентровими;
- відцентрово осьовими.

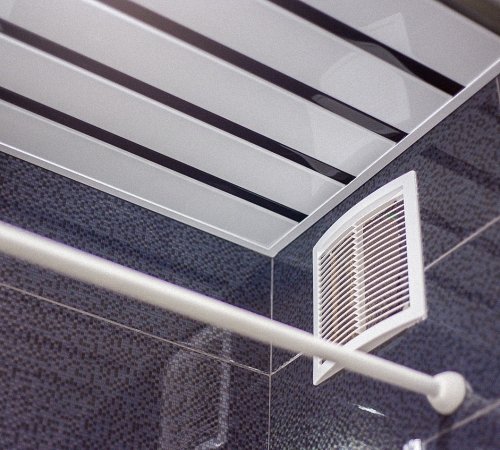

Вентилятори для ванної кімнати
В діаметральних колесо пристрою має барабанний тип, але ККД його не дуже велика. Осьовий встановлюється без канальну систему. Цей варіант створює мінімальний рівень шуму. Відцентровий найбільш продуктивний, але і найбільш галасливий. Оптимальним варіантом є відцентрово-осьовий, який містить всі переваги – низький рівень шуму, високу продуктивність і компактність.
Останнім зустрічаються моделі вентиляторів, які оснащені додатковими функціями, серед яких зустрічаються:
- таймер — з урахуванням обраної програми вентилятор може ще деякий час працювати після вимкнення;
- датчик руху — включення вентиляції відбувається автоматично при появі у ванній кімнаті людей;
- датчик вологості — дуже зручно для сирих приміщень;
- постійне провітрювання;
- годинник;
- захист від бризок.

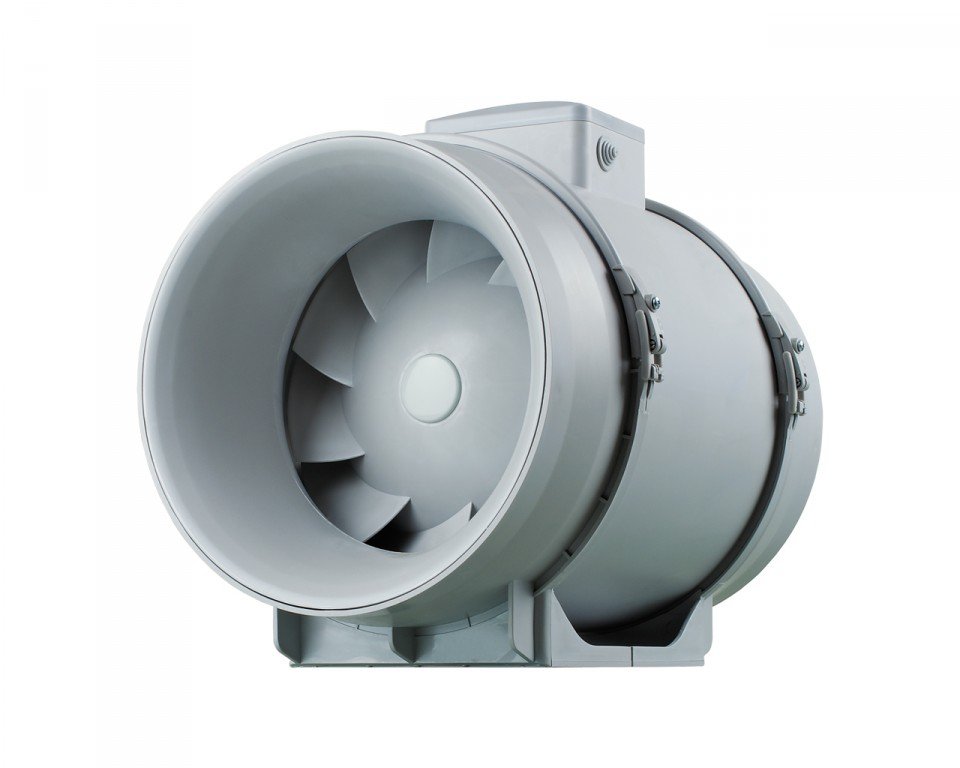

Канальний вентилятор змішаного типу

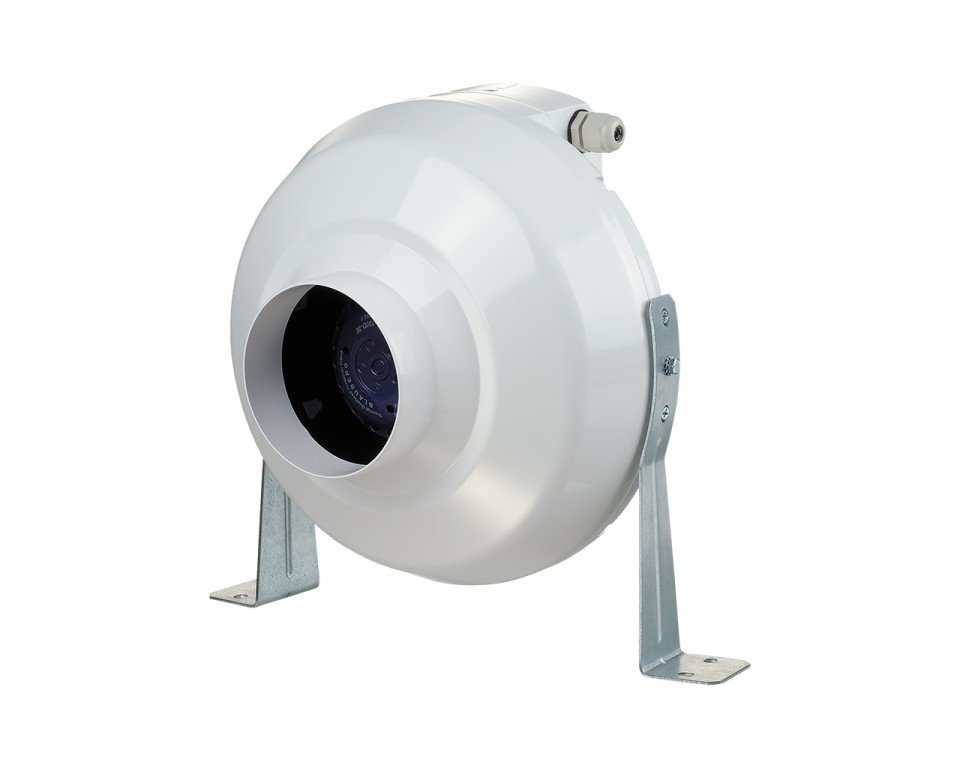

Відцентровий вентилятор канальний
Вибір вентилятора
При виборі вентилятора слід враховувати кілька факторів:
- безшумність пристрою;
- невисоку продуктивність;
- показник безпеки.
Пристрій при роботі повинно виробляти не більше 40 дБ шуму. Це забезпечить безшумність роботи. Потрібний ефект досягається за рахунок матеріалу великої щільності, з якого зроблено пристрій і наявності вібраційних ізоляторів. При установці вентилятора на стелі буде вироблятися набагато менше шуму, ніж кріплення канального вентилятора всередині воздуховода.
Бажано використовувати модель з вбудованим датчиком присутності в приміщенні. При цьому пристрій буде рідко включатися. Адже висока продуктивність пристрою може призвести до збою в системі повітрообміну шахти. Для розрахунку необхідної продуктивності вентилятора на ванни і туалету необхідно:
- визначити площу кімнати;
- отримане число помножити на 5;
- додати близько 20% запасу до розрахованої суми.
По розрахованої продуктивності купується тепловентилятор. За нормативами Сніп у ванній кімнаті зміна повітря повинна бути 5-8 разів. Конструкція пристрою повинна мати надійний захист від вологи і бризок. Це убезпечить від ураження електричним струмом при випадковому попаданні вологи або бризок на вентилятор. Для вологих приміщень передбачається використання моделей класу IP 34 і вище.
Що необхідно для встановлення вентилятора
Перед початком робіт необхідно провести підготовку. Для цього проводиться чищення каналу від пилу та павутиння. Зсередини можна прочистити шахту спеціальним йоржиком. Часом мешканці верхніх поверхів у вентиляційну шахту опускають зверху гирю, підв’язаних на мотузочці. Але краще всього звернутися за допомогою до фахівців. Примусова вентиляція у ванній робиться тільки для справно функціонуючої шахти.
При установці канального вентилятора необхідно придбати:
- вентилятор;
- повітропровід;
- клей;
- саморізи;
- кабель;
- вимикач двополюсний;
- силіконовий герметик.
Повітропровід передбачається, коли вентиляційний канал розташований через одне або кілька приміщень від ванної. При наявності вентиляційного каналу у ванній кімнаті встановлюється тільки осьовий вентилятор. Якщо ванна кімната і туалет є окремими приміщеннями, то між ними у вентиляційному отворі встановлюється спеціальна решітка (з двох сторін).
Основні правила монтажу
При установці вентилятора у ванній і туалеті необхідно:
- розташовувати пристрій навпроти дверей під стелею. При цьому зробити в двері невелику щілину від підлоги (приблизно 2 см). Якщо під дверима не передбачити щілину, то ефективність роботи вентилятора зводиться до нуля;
- забезпечити вентилятор від попадання всередину води;
- пластиковий короб монтувати за допомогою спеціальних кріплень;
- для складних ділянок використовувати гофрований вентиляційний короб. Він, при цьому, може бути м’яким або більш жорстким.
Основні етапи за якими буде проводитися робота:
- підготовка;
- монтаж вентилятора і короби;
- електрична розводка кабелю;
- перевірка працездатності пристрою.
Підготовка, яка полягає в чищенні вентиляційного каналу, була описана вище. Потім готується отвір під вентилятор. Отвір для пристрою розширюється з використанням болгарки, зубила і молотка. Отвір повинен бути такого розміру, щоб вентилятор «потопав» в ньому. Зовні повинна бути видна тільки решітка. Вентилятор кріпиться рідкими цвяхами, клеєм або дюбелями. Крім цього, використовується герметик для шумоізоляції роботи пристрою.

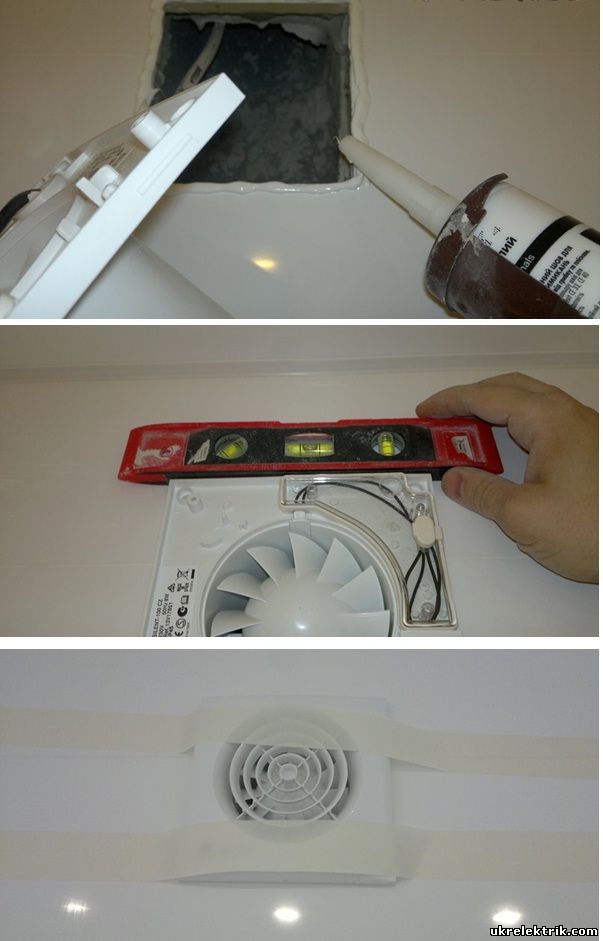

Установка і підключення витяжного вентилятора
Установка вимикача
Електрична розводка складається з етапів:
- відключення електроживлення на щитку;
- підведення кабелю від вимикача до вентилятора;
- оздоблювальних робіт;
- включення електроживлення;
- перевірки працездатності.
Після відключення електроживлення виконується живлення вентилятора. Для цього від двополюсного вимикача ведеться кабель до пристрою. Трижильний Кабель застосовується з 3 житлової заземлення. Бажано застосовувати двополюсний вимикач, де один контакт (кнопка) буде включати світло в приміщенні, а інший – вентилятор. Це дуже зручний варіант, то найчастіше мешканці забувають включати кнопку вентиляції.
Як правильно підключити вентилятор
Виходом є використання реле напруги. Допускається одночасне включення світла і вентиляції однією кнопкою двополюсного вимикача. Для цього реле ставиться в ланцюг. При натисканні кнопки для включення світла у ванній струм від автомата йде на реле і замикається контакт на другій кнопці вимикача (для вентилятора). Так забезпечується постійна вентиляція при включеному світлі в приміщенні.
Якщо у ванній кімнаті і туалеті потрібно зробити окреме освітлення, то застосовується трьохполюсний автомат. Тільки при цьому використовуються 2 реле напруги. Також можна встановити таймер, який забезпечить роботу пристрою деякий час після відключення світла.

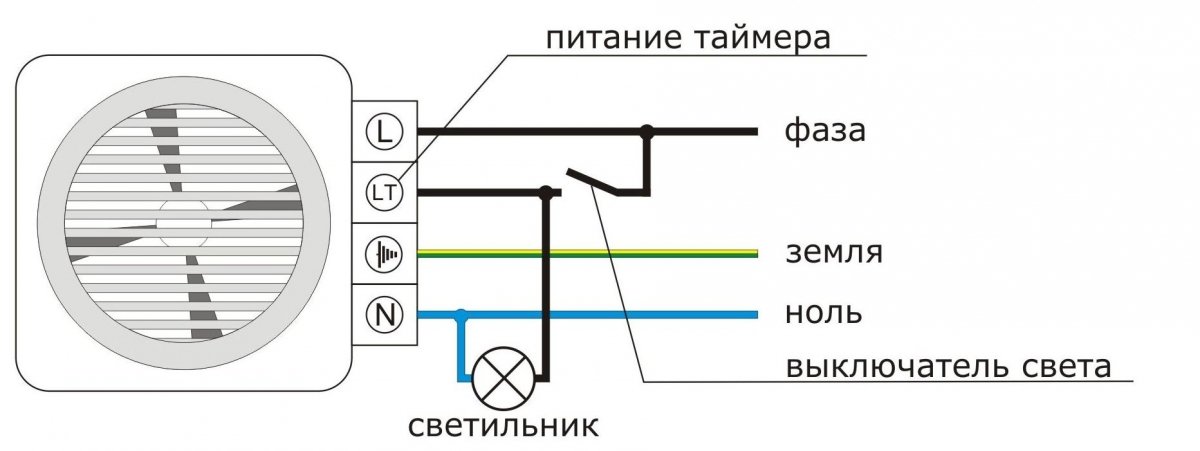

Схема підключення вентилятора з таймером
Підведення кабелю
Після установки вимикача від нього ведеться кабель до вентилятора. Кабель застосовується трижильний, де 3 жила є заземлювальної. Для цього треба руйнувати стіну. Туди закладається кабель, потім замазується шпаклівкою і залишається на час висихання матеріалу. Після цього можна приступати до опоряджувальних робіт стіни.
Якщо ремонт у ванній кімнаті вже виконаний, то робиться відкрита проводка кабелю в спеціальному коробі, який монтується спеціальними кріпленнями. Але перший варіант проводки краще.
Після підведення кабелю до вентилятора на нього проводиться установка захисної решітки. Вона встановлюється на саморізах або спеціальних засувках. Після цього можна підключати електроживлення на щитку і перевіряти працездатність пристрою. Якщо немає впевненості в самостійному підключенні пристрою до мережі, то краще звернутися за допомогою до фахівців.
Монтаж примусової вентиляції у ванній кімнаті і туалеті дозволяє вирішити проблему провітрювання. Організувати таку систему не дуже просто, але при грамотному плануванні та консультації фахівців завдання вирішується установка можлива. Сучасні системи автоматики роблять витяжки дуже зручними і ефективними.
