Розводка труб у ванній. Способи укладання комунікацій та види застосовуваних комплектуючих

Самим помилковим і відповідальним етапом роботи при ремонті або перепланування ванної кімнати є розводка труб у ванній. Цей процес вимагає не тільки наявності спеціального інструменту, практичних і теоретичних знань, але і ретельної попередньої планування. У цій статті ми розглянемо детально кожен крок і докладемо фото зі схемами.

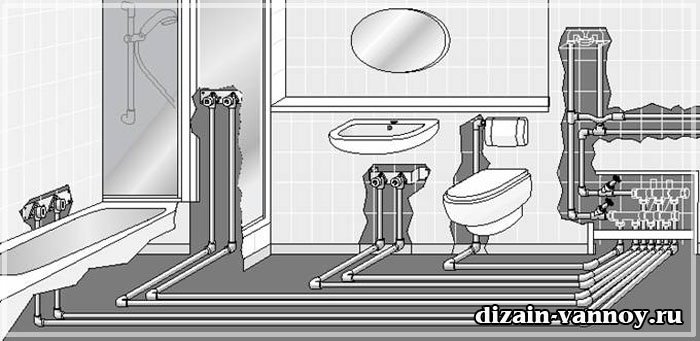

Розводка труб у ванній кімнаті

Відразу відзначимо, що монтаж розводки у ванній не такий вже і складний процес, як здається на перший погляд, якщо попередньо вивчити послідовність робіт і дотримувати визначену технологію. Завдяки появі на ринку сучасних будівельних матеріалів і інструментів, процедура укладання труб істотно спростилася за останні роки і сьогодні якісна установка розведення у ванній під силу будь-якому новачкові в будівельній справі.

Під поняттям «розлучення труб у ванній» розуміється встановлення каналів водопровідної системи, які будуть безперервно забезпечувати всі наявні споживачі робочою рідиною. Завдання розводки, підвести воду до місця розташування споживача і забезпечити відведення відпрацьованої середовища в каналізаційну систему. Від кількості споживачів і площі приміщення залежать розміри системи, її складність і наявність додаткових пристроїв і агрегатів.

Порядок дій при встановленні розводки

Перед тим, як розвести труби у ванній, необхідно розбити процес на кілька основних етапів:

• складання схеми розводки;
• підбір необхідних матеріалів і інструментів;
• перекриття і осушення старої системи;
• демонтаж старих труб;
• монтаж нової проводки.

Правильна розводка труб у ванній буде забезпечена тільки при дотриманні послідовності та ретельної підготовки до кожного етапу.

Складові елементи розводки

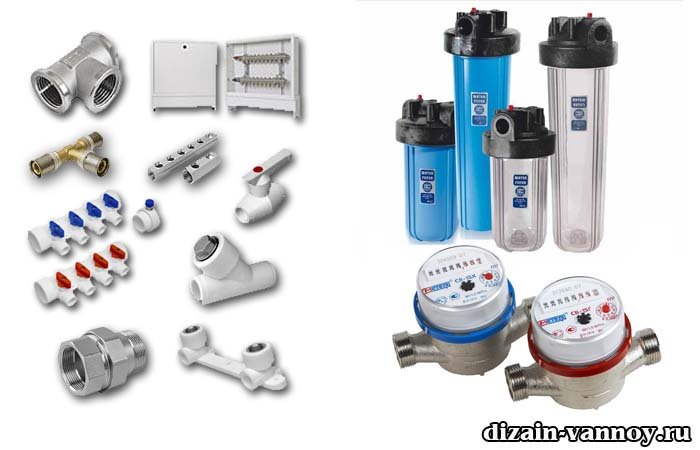

Складові елементи розводки

Крім самих труб, у системі можуть бути присутні й інші різні елементи, наявність яких обумовлюється розмірами приміщення і особистими уподобаннями. Разом із стандартним набором, таких як ванна, душова кабіна, унітаз і умивальник, сантехнічна розводка у ванній може містити і такі пристрої як:

• водяні лічильники;
• запірні клапани для аварійного перекриття певних ділянок магістралі;
• фільтри для очищення рідини;
• редуктори, розподільники;
• регулятори тиску.

Проводка сантехніки у ванній може містити і безліч інших агрегатів, що забезпечують автономність роботи всієї системи та окремих споживачів.

Важливо пам’ятати, що в поняття «розведення у ванній» входить не тільки водопровідні труби, але і система каналізації, а також фанова система, якщо її наявність передбачена.

Аварійні клапани

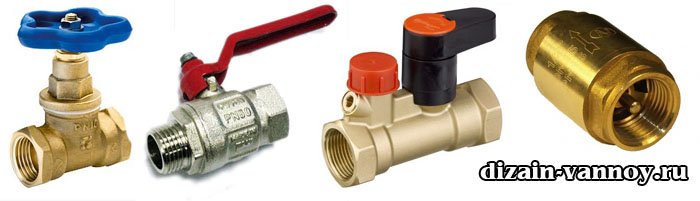

І запобіжні клапани запірні

Перед тим як провести сантехніку у ванній, настійно рекомендується забезпечити систему аварійними клапанами, які встановлюються на підвідних магістралях перед основними споживачами. Зазвичай такі запірні клапани ставлять на:

• загальну магістраль холодної та гарячої води для перекриття всієї системи;
• окремий клапан на підведення води до пральної машинки;
• на зливний бак унітазу;
• на вхідний і вихідний трубі з бойлера.

Такі клапана необхідні для того, щоб розводка труб у ванній кімнаті не перекривалася повністю з-за поломки одного з елементів сантехніки, а дозволяла безперешкодно користуватися іншими.

Основні способи укладання труб

При капітальному ремонті, схема трубної розв’язки у ванній може бути виконана у відкритому або закритому вигляді.

Відкрита укладання

Відкрита укладання розводки

При відкритій укладанні, всі магістралі укладаються таким чином, що в будь-який момент можна отримати вільний доступ практично у всіх її ділянок для обслуговування або усунення протікання. При відкритому варіанті зазвичай застосовується сталева або мідна розводка труб у ванній, оскільки ці матеріали не можуть гарантувати надійного з’єднання і застосовуються в основному для створення складних схем. Останнім часом активно застосовується розведення металопластикових труб у ванній, оскільки ці вироби з’єднують холодної пресуванням або обтискними гайками, які так само не гарантують надійності і вимагають регулярного техогляду.

Однак розводка пластикових труб у ванній або металевих не завжди влаштовує господарів, так як відкрита укладання відбирає значний простір, а коштують ці вироби набагато дорожче пропіленових.

Закрита укладання

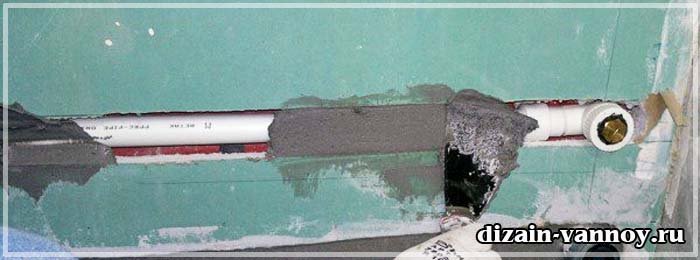

Приклад закритої розведення у ванній

Прихована розводка труб у ванній на сьогодні є найпопулярнішою, оскільки дозволяє суттєво економити простір приміщення за рахунок укладання труб у стіни, однак процедура вимагає додаткових витрат на планування та видовбування канавок в стінах. У прихованому варіанті застосовується розводка поліпропілену у ванній, так як поєднання цих виробів проводиться гарячої пресуванням і відрізняється надійністю, тривалим терміном служби і не вимагає регулярного технічного обслуговування.

Важливо пам’ятати, що правила розведення труб у ванній з прихованою укладанням забороняє пророблення канавок в несучих стінах будівлі. Так само не рекомендується замуровувати стикові з’єднання, для монтування в стіни застосовують тільки цілісні відрізки труб.

Перед тим як прокласти сантехніку у ванній під облицюванням, на гарячу магістраль необхідно додатково надягати гофрований рукав, оскільки поліпропілен має властивість розширюватися при нагріванні, а рукав забезпечить необхідну вільний простір.

Схема укладання труб у ванній

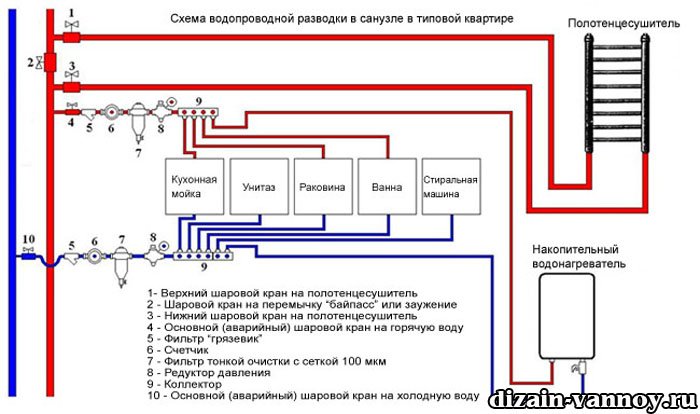

Технічна схема розведення водопроводу у ванній

Після того як ви визначилися з кількістю обладнання і місцем їх приблизної установки, перед тим як зробити розводку у ванній необхідно все це обладнання придбати, детально вивчити їх інструкції по підключенню і записати габаритні розміри. Далі зробіть позначки в ваному приміщенні і умовно позначте місця розташування цих предметів для наочності.

На наступному етапі створюється схема розводки труб у ванній на звичайному аркуші паперу. Створюючи попередній план, для того щоб уникнути різних помилок і не ускладнювати процес монтажу, рекомендується користуватися спеціальними правилами розведення. У цих правилах рекомендується:

• підводка труб у ванній (по можливості) повинна мати якомога менше перетинаються між собою магістралей;
• у випадку з відкритою укладанням, намагайтеся систему водопроводу укладати разом з трубами каналізації максимально близько, це дозволить зменшити об’єм приховує короби;
• при складанні плану, розводка у ванній кімнаті повинна забезпечувати вільний доступ до всіх з’єднань з встановленими гнучкими шлангами;
• намагайтеся основні труби укладати на підлозі, а відводять магістралі до споживачів направляти вертикально вгору не допускаючи косих ліній.

Якщо ви будете виконувати всю роботу самостійно, то намагайтеся зробити так, щоб прокладка сантехніки у ванній була максимально простою і з мінімальною кількістю з’єднань.

Візуальна схема розводки

Після того як схема складена і всі місця установки споживачів визначені, можна приступати до пророблення канавок в стінах і укладання водопровідних магістралей. Розводка води у ванній кімнаті з використанням ПВХ труб може проводитися в обох напрямках, від крайнього споживача до стояка або від основного стояка до споживача. Для якісного з’єднання нам буде потрібно спеціальний паяльник для гарячого пресування, якщо ми не робимо розведення труб у ванній на комерційній основі, то такий інструмент купувати зовсім не обов’язково, можна просто взяти його в оренду.

Важливо пам’ятати, що такий тип з’єднання не є роз’ємним і переробити його вже не вийти. При допущенні помилки або шлюбу, ця ділянка труби потрібно вирізати і замінити новим з’єднанням.

Нижче представлено фото сучасного і дорогого і надійного способу розведення сантехніки трубами REHAU Stabil (Pink) і міддю, із застосуванням колекторної системи, фільтрів очищення, КФРД, проточного водонагрівача і системи захисту від протечек.

Розводка сантехніки трубами Rehau
