Монтаж електрики

Пристрій електричної мережі сучасної квартири або будинку – питання складне, і приступати до реалізації цього заходу необхідно, озброївшись достатнім багажем знань з електротехніки. Або що буде більш правильно, звернувшись до послуг фахівців.

Проект електропостачання

В проекті вказано потужність мережі, розташування приладів і типи проводки

Будь-яке будівництво починається з проекту. Проектом керується на всіх етапах. І проект, з внесеними в ході будівельних робіт, змінами, залишається керівництвом до дії для подальшої експлуатації побудованого будинку або споруди.

Проект електропостачання містить інформацію про виділення електричної потужності, про проектної потужності електрообладнання, про перерізі, довжині і розташування трас кабелів. Про місцях пристрої розподільчих коробок і приладах захисту, встановлених в електричному щиті. Тому перше, що потрібно зробити для влаштування електричної мережі – скласти проект електропостачання.

Список регламентуючих документів з проектування і експлуатації електричних мереж досить великий. Основний документ, яким керуються проектувальники електричних мереж та обладнання – це ПУЕ. Перший звід Правил Пристрою Електроустановок був виданий ще в 1947 році. З тих пір збірник правил зазнав цілий ряд змін і доповнень, у зв’язку з модернизированием електричних мереж і електроустановок. Інший нормативний документ — ГОСТ Р 50571 (30331.5-95). При проектуванні слід враховувати відомчі норми та інші документи.

Вважаємо споживачів електрики

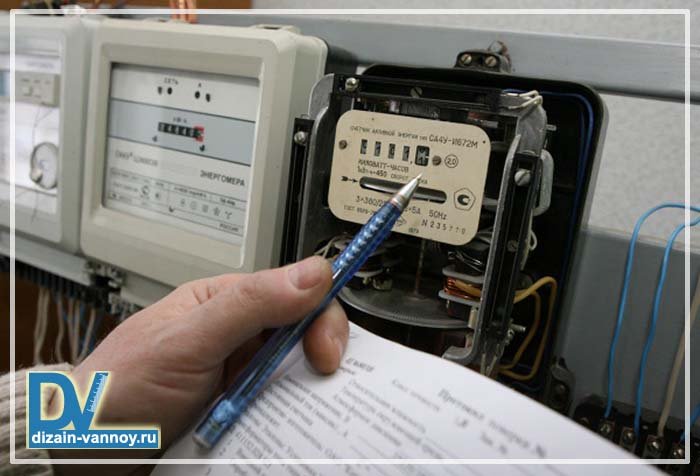

Складання проекту електропостачання починається з обліку виділеної потужності

Складання проекту електропостачання починається з обліку виділеної потужності і з розрахунку передбачуваної потужності електроприладів.

Для підрахунку необхідної потужності напишіть список всіх електроприладів та значення споживаної ними потужності. Не забудьте внести в цей список всі прилади, включаючи фени, блендери та електробритви. Також уявіть, де ви плануєте включати ці прилади. Таким чином, ви зможете визначити кількість і розташування розеток. Обміркуйте, де і якої потужності світильники ви плануєте розташувати. Плануючи освітлення, прикиньте і розташування вимикачів, і те, які вони будуть — кінцеві або прохідні. Прохідні вимикачі потребують більшої кількості жил в кабелі.

Склавши список, підрахуйте необхідну потужність. Отримане значення помножте на 0,7 – це коефіцієнт одночасного попиту: адже може трапитися така ситуація, що всі або більшість приладів буде включено одночасно. Тепер порівняйте отримане значення бажаної потужності зі значенням наявної (виділеної) потужності. І робіть висновки.

За старими нормами, які, втім, часто діють і зараз, на квартиру виділялося не більше 3 кВт. Для сучасної людини ця цифра може здатися смішною – адже часом один електрочайник може споживати 2 кВт. Але, як би смішно чи сумно це не було – виділена потужність така, яка є, і більше взяти нізвідки. Тому проектування доведеться проводити з урахуванням виділеної потужності.

У сучасних квартирах виділена потужність побільше – зазвичай 10 кВт. Для оптимізації споживаної потужності доведеться відмовитися від потужних електричних приладів. Сучасні технології світлодіодного освітлення та енергозберігаючі лампи дозволяють значно знизити навантаження на мережу. Адже тільки одна шестирожковая люстра з лампами розжарювання може споживати 0,6 кВт.

Розрахунок перерізу проводки і пристроїв захисного відключення

На плані приміщення квартири вказані місця розташування розеток, вимикачів і світильників

Тепер звернемося до оптимізованому списком електроприладів. На плані приміщення квартири позначте місця розташування розеток, вимикачів і світильників, згідно з отриманим списком. Тепер постарайтеся розмістити електроприлади щодо розеток і відзначити прилади, які будуть включені постійно, наприклад, холодильник. Поставте позначки навпроти приладів, яким потрібен окремий автомат із зазначенням його номіналу. Зазвичай окремі автомати потрібні для наступного обладнання:

• котельне обладнання;
• кондиціонер;
• система сигналізації;
• водонагрівач;
• насос;
• пральна і посудомийна машина;
• електроплита.

Інші розетки, якщо їх багато, розподіліть по групам, наприклад, «група розеток спальні і вітальні». Ту ж операцію виконайте з освітлювальними приладами: якщо світильників вийшло багато, поділіть їх на групи за якоюсь ознакою. Визначте номінал автоматів, які відповідають за групи.

Виходячи з схеми розміщення електроприладів, спроектуйте місця розподільчих коробок. Тепер можна підрахувати необхідну довжину проводів і їх перетин.

Пристрій проводки

Проводку потрібно робити в горизонтальному або вертикальному напрямку

Тепер, коли всі проектні роботи можна вважати закінченими, можна переходити до практичної частини: влаштування електропроводки. В залежності від уподобань власника, проводку можна вести закритим або відкритим способом.

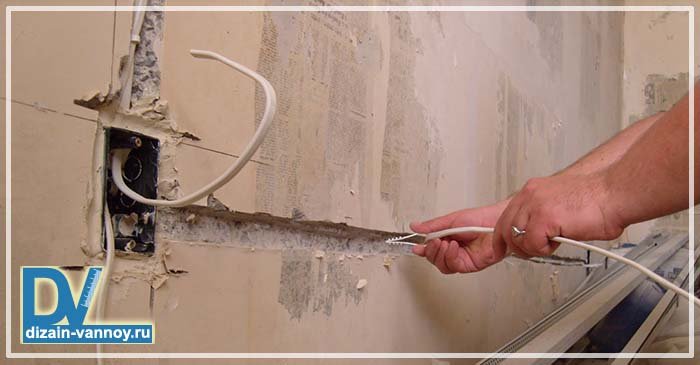

Роблячи приховану електропроводку в штробах, врахуйте, що численні прорізані канавки в капітальних стінах послаблюють їх несучу здатність, а вартість метра кабелю дешевше робіт по влаштуванню штроб і подальшого їх заделыванию. До того ж частина кабелів можна провести в товстому шарі штукатурки, який буде нанесений при вирівнюванні стін. Тому робіть штроби, тільки там, де це дійсно необхідно.

Проводку потрібно робити в горизонтальному або вертикальному напрямку, на відстані не менше 150 мм від плінтуса і 200 мм від стелі. Також ПУЕ обмежує розташування проводки щодо великих металевих предметів, наприклад, радіаторів опалення, труб водопостачання і газових труб – не ближче 500 мм Слід уникати проходження проводів в безпосередній близькості до опалювальних приладів – печей і камінів.

У місцях розташування розеток і вимикачів робляться отвори і монтажні коробки встановлюються. Майте на увазі, що якщо в одному блоці монтується кілька електроустановочних приладів, то рамки більше п’яти постів не надто поширені: така продукція є не у всіх виробників і не у всіх колекціях.

Складання електричного шита

Складання електричного щита — це завершальний етап монтажу проводки

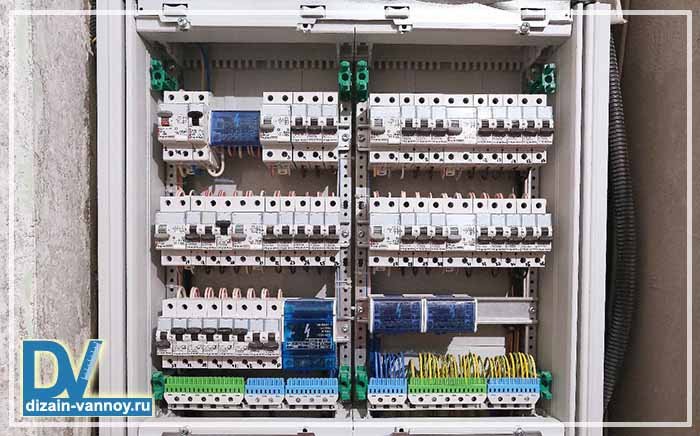

Наступний етап електромонтажних робіт – складання електричного щита. Вибираючи стандартний бокс для електрощитка, виберіть модель, де все необхідне устаткування розміститься вільно. До необхідної кількості автоматів слід додати ще місце для установки модулів 1-2 резерву.

В залежності від складності електричної схеми, крім автоматів необхідно розрахувати необхідні дифавтомати та ПЗВ. Якщо в електричному щитку на поверсі немає квартирного ввідного автомата, то буде потрібно ще і його установка.
