Пральна машина Ariston оснащена індивідуальною системою кодування несправностей, які можуть трапитися з таким агрегатом в процесі експлуатації. Ця система дозволяє своєчасно діагностувати, усувати проблеми обладнання для прання. Далі ми розповімо, що робити, якщо видає код пральна машинка марки арістон: помилка f 05, f 08 та інші види поломок.
Специфіка системи кодів Арістон
Зміст
- 1 Специфіка системи кодів Арістон
- 2 Значення кодів
- 3 Способи усунення виявлених несправностей
- 4 Призначення діагностичного ключа
- 5 Як запустити тест
- 6 Як проходить тест
Компанія Арістон є досвідченим виробником різного роду побутової техніки. Вона також створює широкий модельний ряд довговічних, практичних, високо функціональних пральних машинок. Як показує практика, така техніка вкрай рідко ламається при дбайливої експлуатації, проте, це іноді теж трапляється. Щоб маленька поломка Ф 05 не спровокувала більш серйозні проблеми в майбутньому, потрібно оперативно реагувати на ситуацію.
Що робити в такому випадку? Уважно вивчити інструкцію виробника і знайти в ній систему кодів, які інтерпретують специфіку поломки. Так, за символів на панелі управління пральної машинки можна зрозуміти, яка конструктивна деталь зламана або якийсь вузол має несправність.
Зазначимо, що від особливості системи управління моделей цієї марки залежить і спосіб сигналізації про несправність:
- моделі з РК дисплеєм коди несправності отображаю написом на інтерфейсі: наприклад, f 05 або f 08;
- у вироби зі світлодіодною панеллю управління поломки кодуються двійковими символами, що проявляються миготіння комбінації декількох світлодіодів.
Значення кодів
Давайте проаналізуємо основні види кодів і визначимо характер поломок, про яких вони сигналізують.
Способи усунення виявлених несправностей
Якщо виявлена поломка пральної машини, на її інтерфейсі з’явиться код помилки. Наприклад, f 05. Вивчивши інструкції виробника, можна зрозуміти, як діяти далі.
При виявленні ф 01 слід перевірити вірогідність контакт з’єднувача J9 контролера. На нього може потрапити вода. Незайвим буде здійснити перевірку по частині корозійних процесів на контактах з’єднувача приводного двигуна. Щоб вирішити проблему, потрібно замінити контролер і приводний двигун.

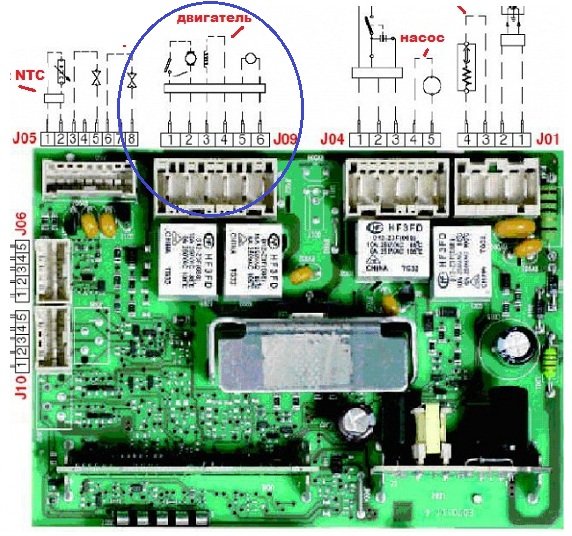

Тестером заміряємо контрольні напруги на колодці J09
Якщо на дисплеї з’явилось значення ф 02, то потрібно перевірити ротор приводного двигуна на предмет блокування. Це може статися із-за проблем з підшипниками барабана. Також варто проаналізувати якість контакту між роз’ємом J9 контролера і приводним двигуном, визначити достатній рівень має електроопір обмотки тахогенератора. Норма цього показника коливається в межах від 115 до 170 Ом. Потрібно оглянути проводку і тахогенератор. Якщо мотор в моделі трифазний, то буде потрібно:
- оцінити зовнішні ланцюги контактів 6,7 з’єднувача J9 на предмет обриву;
- замінити приводний двигун і електронного контролер.
Проблема ф 03 вирішується шляхом перевірки контактів 11, 12, а також з’єднувача J8 електронного контролера і аналізатора температурного режиму NТС. Також варто проаналізувати рівень електроопору сигналізатора NТС. Якщо ці деталі вийшли з ладу, їх замінюють.
Помилка ф 04: потрібно наповнити бак пральної машини водою до позначки «перелив» і оцінити, чи надійно з’єднані контакти з’єднувача ЈЗ електронного контролера, показник рівня води. Ситуація вирішується шляхом заміни сигналізатора рівня, контролера.
При ф 05 варто вивчити якість з’єднання контактів з’єднувача J9 електричного контролера, зливного насоса, адже f05 говорить про проблеми в цій області. При f 06 – є контакт з’єднувачів, оглянути проводочки від плати до панелі управління.
f 07: для моделей AVD і AVL потрібно визначити якість контактів роз’єму J3 електричного контролера, визначника рівня, якість роботи останнього, працездатність тена.
Перевірка роботи тена
F 08 говорить про необхідність перевірки сигналізатора рівня води. При його несправності, усунути f 08 можна лише заміною цієї деталі.
Ф 09 свідчить про необхідність замінити контролера.
При ф 10 потрібно оцінити контакти з’єднувача 33 контролера і сигналізатора рівня. При f 11 аналізують наскільки надійно з’єднання від контактів 8, 9 роз’єму J9 контролера і до зливного насоса.
F 12 показує необхідність перевірки контактів з’єднувача J11 електронного контролера. При ф 13 варто оглянути контакт з’єднувача CАN контролера, сигналізатора температурного режиму сушіння, при f14 — контакт з’єднання електричного контролера і теном сушіння, при ф 15 — контакт з’єднувача СN1.

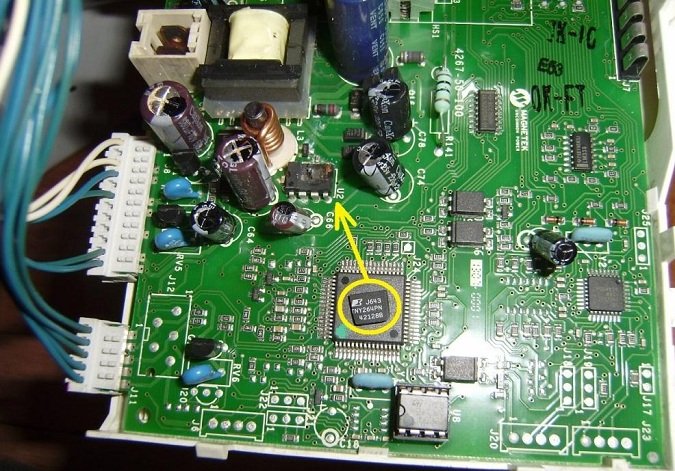

Огляд плати на наявність пошкодження елементів
F 16 вимагає усунути перевантаження барабана.
При ф 17 слід перевірити такі моменти:
- мережеве напруга контактів 3,4 з’єднувача J4 електронного контролера.
- спрацьовує мікровимикач замка дверки;
- надійно замикається замок дверцята люка.
Ф 18 говорить про актуальність заміни електричного контролера.
Призначення діагностичного ключа
Практично кожна пральна машина марки Ariston оснащена спеціальним засобом діагностики поломок. Основне призначення сервісного тесту полягає в індикації різного роду поломок вузлів обладнання. Аналіз стану вузлів агрегату для прання проводитися швидко і дає достовірні результати.
Простими словами, така функція забезпечує людині можливість проаналізувати якість функціонування всіх режимів функціонування агрегату, виявити несправності, усунути проблему за її наявності.
Як запустити тест
Старт сервісного тесту для аналізу якості функціонування пральної машини Ariston здійснюється наступним чином:
- потрібно підключити діагностичний ключ SAT, дозволяє стартувати програмою тестування. Пристрій вставляють у гніздо ззаду моделі, після чого на ньому починає світитися індикаторна лампочка зеленого або синього кольору. Червоне світло індикатора ключа при приєднанні до машинки для прання говорить про обмін інформацією між засобом діагностики і контролером агрегату;
- далі, потрібно запустити програму тестування. Для цього пральна машинка повинна мати підключення до водопроводу, каналізації. Також треба забезпечити відсутність води в її баку і щільно зачинити дверцята. Тепер можна встановити перемикач програм у початкове положення, натиснувши на кнопку «автоматичний тест», утримувати її в такому положенні деякий час до появи звукового сигналу, появи на дисплеї напису «тест».

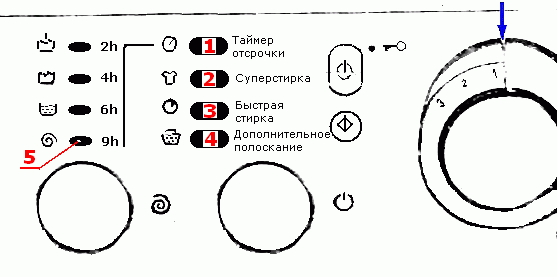

Зовнішній вигляд передньої панелі пральних машин лінійки AVL
Як проходить тест
При запуску сервісний тест робить наступні кроки:
Коли в процесі тестування виявлена помилка f 05, f 08 або інші, індикатор діагностичного ключа почне блимати. Причому, спалахи будуть чергуватися з паузами. І їх число визначить номер коду, яким позначається помилка. І її потрібно усунути, щоб агрегат знову почав функціонувати без проблем.
