В одній з попередніх публікацій ми вже говорили про вибір ємнісного водонагрівача для дому, розглянули схему їх пристрою, а також рекомендації щодо вибору обсягу водонагрівача і короткий огляд виробників.
Як ви тепер знаєте, для сім’ї з 2 чоловік цілком достатньо буде накопичувального водонагрівача об’ємом 50-80 л, а для сім’ї з однією дитиною – 80-100 л.
До очевидних плюсів накопичувальних водонагрівачів можна віднести:
- підключення до звичайної розетки без необхідності прокладки кабелю від щитка (при установці розетки необхідно дотримуватися правила прокладки проводки у ванній кімнаті);
- можливість обслуговування декількох точок водорозбору;
- незалежність від напору води в мережі.
Головними недоліками таких водонагрівачів є значні розміри, а також тривалий час нагрівання води до заданої температури.
Загальні рекомендації по підключенню
Підключення ємнісного водонагрівача до водопроводу при наявності певних навичок робіт з сантехнічним обладнанням виконати не так вже складно, але при цьому бажано дотримуватися кілька рекомендацій, які допоможуть уникнути помилок.
Вибрати місце установки водонагрівача найкраще поблизу від точок водорозбору. Хорошим місцем розміщення нагрівача буде суміжна стіна між санвузлом (ванною) і кухнею.
У цьому випадку відстань до мийки на кухні і змішувача у ванній буде приблизно однаковим і втрати тепла у відвідному трубопроводі будуть мінімальні.
Сучасні водонагрівачі ємнісного типу, як правило, обладнуються запобіжними клапанами, що запобігають руйнування ємності для води всередині нагрівача у разі підвищення тиску при відсутності водорозбору.
При цьому вода скидається через клапан. Від клапана потрібно передбачити відведення води в каналізацію або яку-небудь ємність, щоб вода не лилася на підлогу, навіть якщо у вас виконана надійна гідроізоляція.

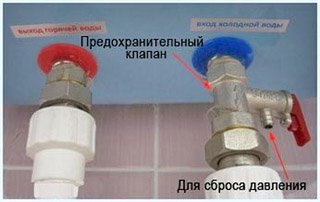

Як виглядає такий клапан, показано на фото нижче:
Якщо такий клапан не передбачений конструкцією водонагрівача, то слід придбати і встановити його окремо.
Якщо на відгалуженні від стояків тиск вище прописаного сучасними вимогами нормативних документів у галузі проектування та будівництва систем внутрішнього водопроводу, необхідно передбачити заходи щодо його зниження.

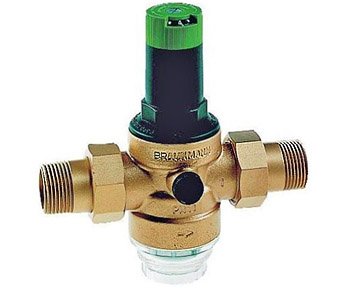

Найбільш простим рішенням може стати установка діафрагм на поверхових відводи. Якщо при будівництві будинку діафрагми не були встановлені, а тиск помітно перевищує нормативне, то для запобігання розриву бака нагрівача або постійного спрацьовування запобіжного клапана, потрібно буде на трубопроводі, що йде від стояка, додатково встановити регулятор тиску. Як виглядає регулятор, показано на фото:
На представленому нижче відео показана робота регулятора тиску, встановленого на випробувальному стенді (для перегляду натисніть на трикутник):
Як бачите, навіть при перепадах тиску в прямій трубі, після регулятора тиск води залишається незмінним.
Виконувати підключення ємнісного водонагрівача можна будь-якими трубами – поліпропіленовими, сталевими або металопластиковими. Не слід підключати нагрівач гнучкою підведенням, так як з часом може з’явитися протікання.
Оптимальним вибором будуть металопластикові труби відповідного діаметру. Вони легко монтуються і таким трубам досить легко надати потрібну форму, просто зігнувши їх в потрібному напрямку. Металопластикові труби не бояться гарячої води, а також на відміну від поліетиленових труб, стійкі до міститься у воді хлору.

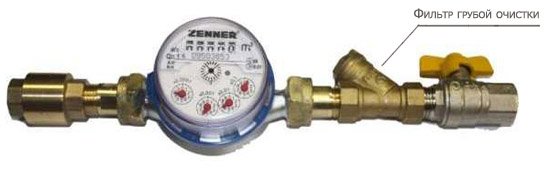

До речі, про воду. Перед тим, як виконувати приєднання водонагрівача до трубопроводу холодної води, бажано встановити фільтр механічної очистки для запобігання попадання в бак водонагрівача або в запірну арматуру шматочків окалини з водопроводу, а також інших забруднень, які можуть призвести до псування встановленого обладнання. Як виглядає фільтр, показано на фото нижче:
Якщо такі фільтри вже встановлені перед водолічильника, то додатковий фільтр ставити не потрібно.
Арматуру краще всього використовувати від відомих виробників. Економити тут не слід. Щоб у найближчі кілька років уникнути ремонту, не ставте дешеві китайські кульові крани. Купіть трохи більш дорогі, але більш надійні німецькі чи італійські вироби.
Схема підключення
Підключення водонагрівача до водопроводу виконується з урахуванням можливості розбору води як безпосередньо від стояків холодної та гарячої води, так і з перемиканням руху води для її напрямки в нагрівач у період відсутності гарячого водопостачання.
В нагрівач вода надходить від стояка холодної води і далі випускається в трубопровід, розводящий нагріту воду до точок водорозбору – до змішувачів у ванній і на кухні.

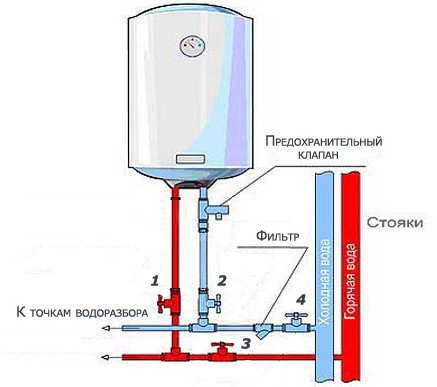

Схема підключення накопичувального нагрівача до водопроводу показана нижче:
Цифрами на рисунку позначено:
1 – запірна арматура (вентиль або кульовий кран) на трубопроводі, що відводить гарячу воду від водонагрівача; 2 – запірна арматура на трубопроводі, підвідному холодну воду до водонагрівача; 3 – запірна арматура на зворотному трубопроводі від стояка гарячої води; 4 – запірний вентиль (кран) на відвідному трубопроводі від стояка холодної води.
В період, коли в будинку є гаряча вода (включено централізоване гаряче водопостачання), крани 1 і 2 знаходяться в закритому положенні, а кран 4 – у відкритому. Вода від стояка холодної води йде до точок водорозбору, минаючи нагрівач.
Коли в будинку відключають гарячу воду, вентиль 3 потрібно закрити, а крани 1 і 2 відкрити, щоб вода від стояка холодної води могла потрапити відгалуження, що веде до нагрівника. Кран 4 при цьому також залишається відкритим.
Як бачите, ніяких особливих секретів у підключенні накопичувального водонагрівача до водопроводу немає, головне не переплутати яка труба куди йде, та встановити всі необхідні крани.
Іноді на подачу трубу між водонагрівачем і запобіжним клапаном встановлюють кран для зливу води. Встановлювати його чи ні вирішувати тільки вам, так як воду в разі необхідності можна нацькувати один на одного через запобіжний клапан, а звільняти бак водонагрівача від води кожен раз після використання не доцільно.
Для ущільнення нарізних з’єднань можна використовувати чесаний льон або стрічку ФУМ. Якщо ви ставите арматуру на льон, не полінуйтеся капнути трохи масляної фарби на намотану на різьбу лляну косичку, це зробить з’єднання більш герметичним.
Правильне підключення водонагрівача до водопроводу показано у представленому нижче відео (для відтворення натисніть на трикутник):
Наступного разу розглянемо, як підключити до водопроводу електроводонагрівач проточний.
