Підключаємо бойлер до водопроводу своїми руками: схема підключення і врізання в водопровід

Установка бойлера у квартирі або будинку – вирішення проблеми відсутності гарячої води. Провести монтаж його з легкістю можна своїми руками. Щоб виконати все правильно, необхідно ознайомитися зі схемами підключення до комунікацій (у т. ч. до водопроводу), а також з відео майстер-класу.

Зміст

Види бойлерів
5 порад з вибору місця для бойлера
Підготовчі роботи
Загальна схема підключення до водопроводу
Запуск води і тестування

Зміст

Види бойлерів

Сучасні котли бувають двох типів, суттєво різняться між собою за принципом нагріву води:

Проточні – нагрівають воду по мірі використання. Обсяг гарячої води, який видається таким водонагрівачем – необмежений. У той же час споживана їм потужність дуже висока.

Накопичувальні – мають резервуар, в якому вода підігрівається тенами. Температура води в резервуарі підтримується на фіксованому рівні постійно.

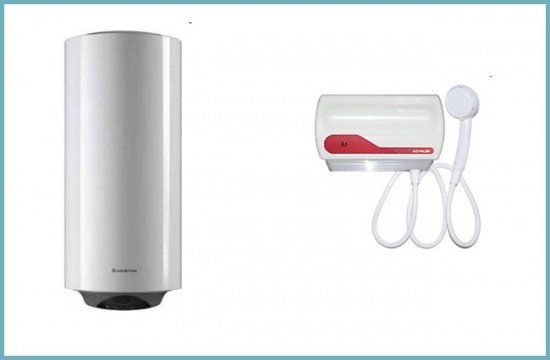

Проточний (праворуч), накопичувальний (ліворуч)

Вибір котла з різним обсягом накопичувального резервуара ґрунтується на декількох правилах:

10-15 л – такий бойлер забезпечить гарячою водою на дрібні побутові потреби (наприклад, умивальник);
50 л – цього обсягу буде цілком достатньо для постачання гарячою водою душової кабіни;
80-100 л – такий обсяг гарячої води здатний задовольнити всі потреби в ній (ванна, душ, плита, мийка).

В побуті більш затребувані накопичувальні бойлери. І це цілком виправдано, адже вони забезпечать гарячою водою відразу кілька точок. Крім того, в будинку завжди буде запас води.

5 порад з вибору місця для бойлера

Коли бойлер обраний і придбаний, можна приступати до його монтажу. Для початку потрібно закріпити його на стіні. При виборі стіни обов’язково потрібно враховувати габарити і вага пристрою в наповненому стані.

Бойлер повинен кріпитися тільки на несучу стіну, так як вага його в наповненому стані може перевищувати 100 кг.
Розташований бойлер повинен бути як можна ближче до місця видачі гарячої води.
Враховуйте габарити виробу і його конструктивні особливості (вертикальне або горизонтальне розташування, верхнє або нижнє підключення комунікацій).

Монтується бойлер на несучу стіну

Монтувати бойлер можна на будь-яку висоту. При цьому потрібно пам’ятати, що в будинках, де напір води «не дуже», піднімати бойлер під стелю – ризиковано, вода до нього може просто не дійти.

Рада. Якщо тиск у водопроводі слабкий, то для безперебійної роботи бойлер бажано встановлювати як можна нижче.

Після монтажу до бойлера повинен залишатися вільний доступ для профілактичного обслуговування і ремонту.

Підготовчі роботи

Підключення бойлера до водопроводу своїми руками – не надскладне завдання, впоратися з яким зможе будь-який поважаючий себе господар.

Підготовчі роботи до підключення бойлера включають в себе:

Детальне вивчення додається до бойлеру інструкції.

Установка котла на стіні.

Підведення водопровідних труб до бойлера. Якщо бойлер розташований поблизу водопроводу, та до того ж відкритого – завдання спрощується, і цей пункт можна опустити. В іншому випадку водопровід потрібно підвести до бойлера, використовуючи металопластикові або поліпропіленові труби.

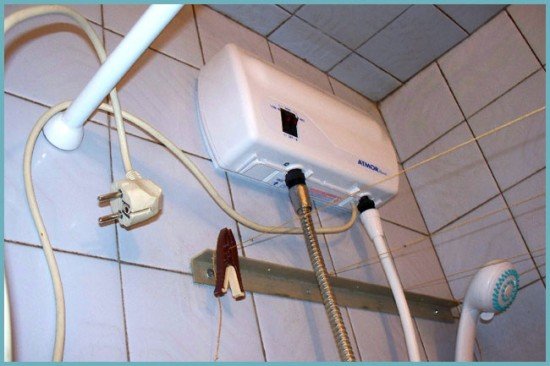

Встановлений проточний водонагрівач

Підготовка необхідного інструменту: рулетки, труборіза, паяльника для пластикових труб або зварювання, розвідного ключа.

Придбання супутніх матеріалів: запірних кранів, фітингів, трійників, труб або гнучких з’єднувальних шлангів, американок, лляної паклі і фум-стрічку.

Рада. При виборі супутньої арматури врахуйте, що дешеві неякісні матеріали прослужать недовго.

Загальна схема підключення до водопроводу

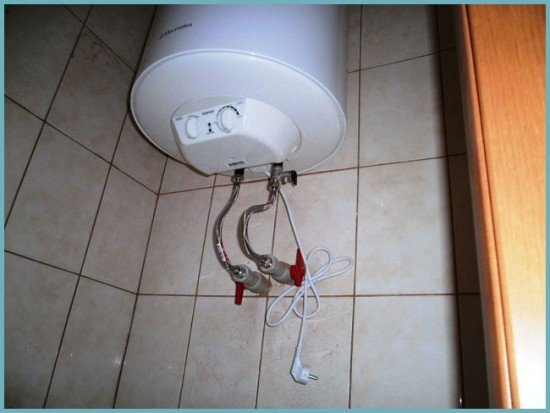

Підключення бойлера до водопроводу з будь-якого виду труб проводиться за однією спільною схемою.

Увага! Всі роботи з підключення бойлера до водопроводу починаються з перекриття подачі води в квартиру.

Подача холодної води (зверху вниз):

Монтаж «американки» до патрубка подачі води бойлера – один з найпростіших і надійних варіантів підключення бойлера. У разі необхідності демонтажу водонагрівача, від’єднати його від водопроводу можна за кілька хвилин.

Монтаж латунного трійника з краном для зливу води. Ця деталь не є обов’язковою умовою при підключенні бойлера. Але для зручності спуску води з бойлера – це відмінний і довговічний варіант.

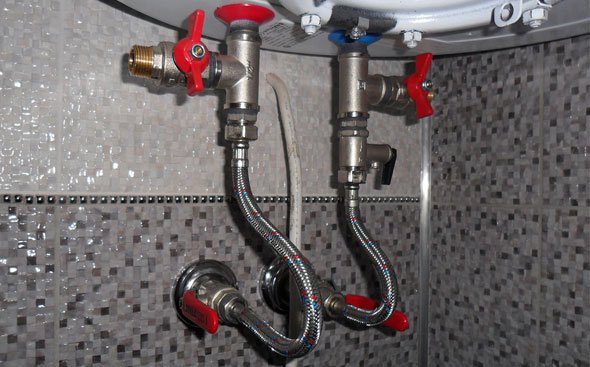

Монтаж системи безпеки – обов’язкова умова підключення бойлера до водопроводу. Система включає в себе:

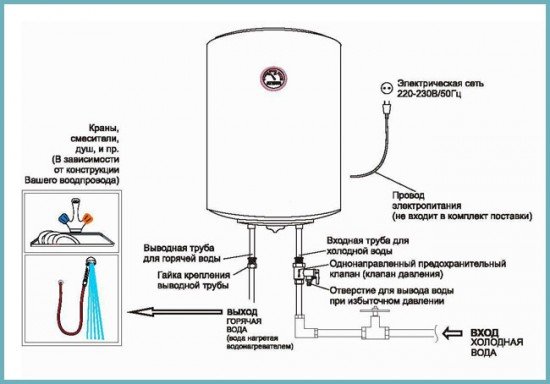

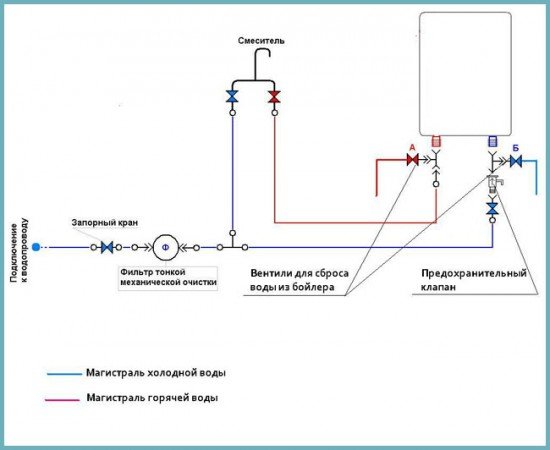

Схема подачі води в бойлер

зворотний клапан – запобігти відтік гарячої води з котла в разі падіння тиску подачі холодної води або її повної відсутності;
запобіжний клапан – у разі підвищення тиску всередині резервуару бойлера, через цей клапан автоматично скидається надлишок води для зниження внутрішнього тиску.

Увага! Система безпеки в комплекті водонагрівача не завжди надійна. Щоб убезпечити себе від неприємностей, придбайте надійний зворотний і «срывной» клапан.

Важливість системи безпеки важко переоцінити. Так відсутність зворотного клапана у разі відключення подачі води (наприклад, ремонт магістралі) призведе до спорожнення бака. При цьому тени будуть всі так само гріти, що призведе до виходу їх з ладу.

Запобіжний клапан не менш важливий у системі. Припустимо, в бойлері вийшов з ладу термостат. У цьому випадку тени не будуть автоматично відключатися і температура води в баці може дійти до 100?. Тиск в баку буде стрімко рости, що в підсумку призведе до вибуху бойлера.

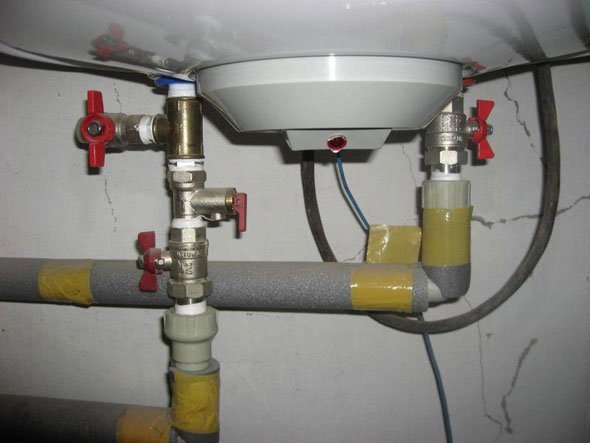

Запобіжний клапан в системі

У разі подання у водопровід неякісної, жорсткої води після запірного крана необхідний монтаж очисного фільтра. Наявність вбереже ємність бойлера від накипу і відкладень водного каменю, що значно продовжить термін його служби.

Монтаж запірного крана. Його призначення – перекрити подачу води в бойлер при його обслуговуванні чи ремонті, при цьому вода в інші точки буде подаватися.

У разі коли тиск у водопроводі «скаче» досвідчені майстри рекомендують встановлювати редуктор тиску. Якщо він вже встановлений на введення води в будинок або квартиру, дублювати монтаж не потрібно.

Врізка трійника в наявну трубу подачі холодної води.

Випуск гарячої води (зверху вниз):

Монтаж муфти-«американки» на патрубок гарячої води бойлера.

Монтаж кульового крана можливості для спуску води з бойлера (якщо такий кран вже встановлений в іншому місці, необхідності дублювати його немає).

Врізка в розводку гарячої води у квартирі або будинку.

Увага! Всі з’єднання деталей повинні проводиться на льняне клоччя з фум-стрічкою або спеціальною пастою-герметиком.

Врізка в металопластикову трубу. Найпростіший спосіб врізки. У потрібному місці труба розсікається різаком і за допомогою відповідних фітингів на неї монтується трійник, від якого і буде подаватися холодна вода, бойлер. Металопластикові труби вже втрачають свою популярність. Зовні вони виглядають не дуже естетично, так і термін служби їх не надто великий.

Врізка в поліпропіленову трубу. Така врізка більш трудомістка і витратна, але, в той же час, сама надійна. Трійник з муфтою-«американкою» для підключення монтується за допомогою спеціального паяльника. Вирізавши фрагмент труби в потрібному місці спеціальними ножицями, необхідно витримати співвісність двох її частин. В іншому випадку впаяти трійник не вдасться.

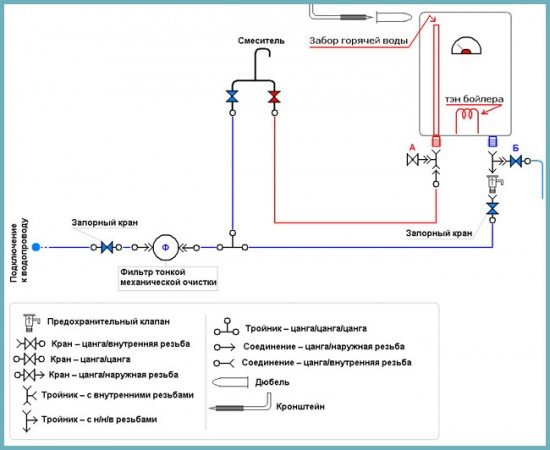

Схема підключення бойлера до водопроводу

Врізка в металеву трубу. Така врізка вимагає певних навичок роботи з сгонами і муфтами. Якщо є можливість нарізати на обрізаній трубі різьблення, трійник встановлюється за допомогою звичайного сантехнічного згону або муфти. Якщо металеві труби розташовані так, що застосувати миску для нарізки різьби не вийде, вдаються до використання спеціального хомута з різьбовим відведенням, в народі – «вампір». Порядок роботи з «вампіром»:

Металеву трубу потрібно ретельно зачистити від старої фарби.

В місці врізки в трубу просвердлити отвір. Діаметр отвору в трубі повинен відповідати отвору в муфті.

Муфта-«вампір» монтується на металеву трубу через гумову прокладку і фіксується болтами муфти. Отвори в трубі і муфті повинні збігатися.

Увага! Великий отвір, рассверленное в трубі, порушить міцнісні характеристики труби; маленьке – через короткий час засмітиться брудом.

Запуск води і тестування

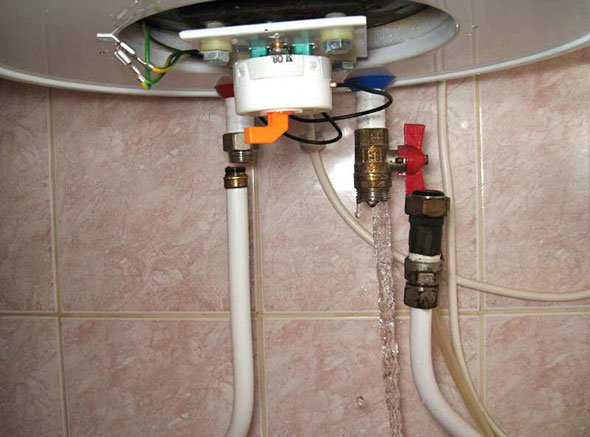

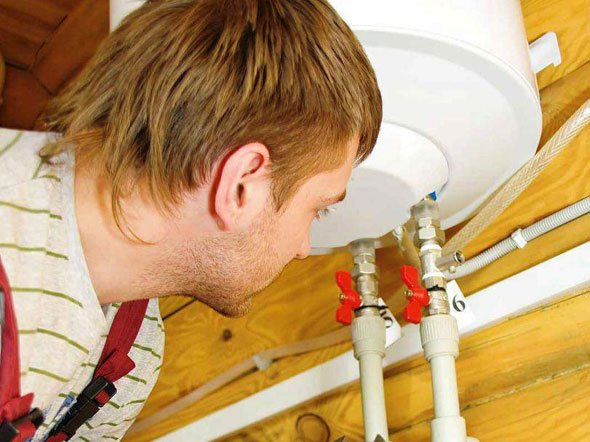

Коли підключення бойлера до водопроводу закінчено, треба заповнити його водою, паралельно перевіряючи герметичність всіх з’єднань.

Відкрити кран видачі гарячої води для виведення повітря з резервуара бойлера.

Відкрити запірний кран на холодній «гілці».

Коли почалася подача холодної води, треба уважно оглянути всі стики на предмет протікання. Якщо протікання виявлені, їх усувають до наповнення бойлера водою.

Якщо з «гарячого» крана потекла вода, значить, бойлер наповнений, і кран гарячої води можна закрити.

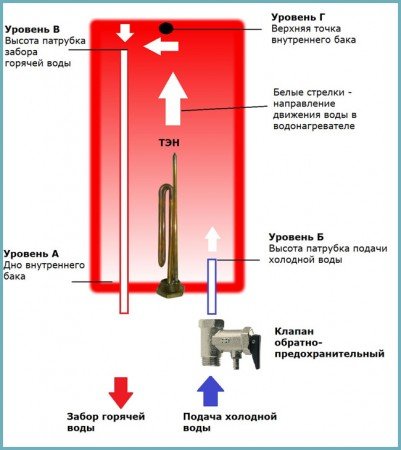

Схема роботи котла

Після наповнення бойлера водою його можна підключати до електромережі і насолоджуватися наявністю гарячої води.

Встановити бойлер своїми руками зовсім нескладно. Головне, дотримати всі правила безпеки при його підключенні до комунікацій, щоб подальша експлуатація його без неприємних «сюрпризів».
