Освітлення у ванній кімнаті. Типи джерел світла і правила зонування

Якщо проводити повноцінний ремонт у ванній кімнаті, з повною заміною сантехніки, облицювального покриття і конструктивними доробками простору, то неминуче постає питання про обладнання освітлення і прокладання додаткових розеток для живлення різних електроприладів. Сучасна ванна кімната не може обійтися без додаткової проводки, оскільки часто в цьому приміщенні встановлюють такі елементи як дзеркало з підсвічуванням, пральну машинку, ванну з елементами джакузі, фен і електричний полотенцесушитель. У будь-якому сучасному проекті, освітлення у ванній кімнаті грає найважливішу роль з точки зору комфорту і дизайну.

У цій статті ми розберемо ряд питань про те, як правильно розташувати елементи освітлення, як забезпечити безпеку електропроводки і які види світильників краще всього використовувати в приміщенні з підвищеною вологістю. Так само ми дізнаємося, які вимоги пред’являються до електропроводки у ванній і докладемо поради фахівців.

Розміщення освітлювальних приладів у ванній

Варіанти розміщення світильників у ванній кімнаті

До планування освітлення потрібно підходити особливо ретельно, керуючись тим принципом, що у ванній багато світла не буває. Навіть якщо в приміщенні присутній вікно з природним освітленням, потрібно подбати, щоб джерел світла було як мінімум два. У сучасних ванних кімнатах, точки установки світильників поділяють на три основні зони:

• верхнє основне освітлення, яке використовується найчастіше і є основним джерелом світла. Для ванних кімнат невеликого розміру, зазвичай достатньо встановити на стелю одну лампу з плафоном. У більш просторих кімнатах, можна влаштувати кілька вбудованих світильників по периметру або в центрі:
• робоче або місцеве освітлення часто застосовують для отримання освітлення в конкретній зоні. Такі світильники можуть розташовуватися як на поверхні стіни, так і на стелі, але їх направлене світло не буде сконцентрований на певній ділянці. Яскравим прикладом є зона дзеркала, по контуру або з боків якої розташовують джерела світла під час проведення особистих косметичних або гігієнічних процедур. Таке розміщення дозволяє добре освітити людини і робочу поверхню столу:
• нижня освітлення використовується рідше і є більш декоративним елементом ніж функціональним. Зазвичай такий тип застосовують для освітлення ніш, ступенів або п’єдесталів. При правильній розведенню і кольорі ламп, можна створити затишну і романтичну атмосферу для відпочинку. Використовується в основному для просторих приміщень.

Важливо пам’ятати, що не обов’язково використовувати тільки один варіант. Освітлення у ванній можна вдало комбінувати, що дозволить змінювати настрій і зовнішній вигляд приміщення натисканням декількох клавіш вимикача.

Захищеність освітлювальних приладів

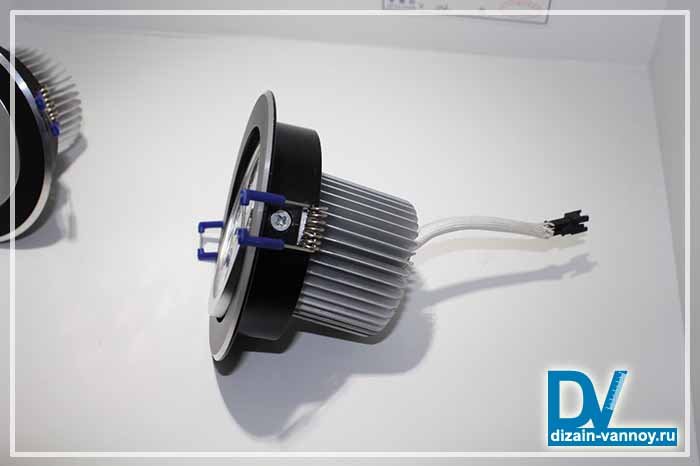

Вологозахищений вбудований світильник

Оскільки ванна кімната відноситься до розряду приміщень з екстремальними умовами експлуатації, в якій присутня підвищена вологість і постійні перепади температур, то і використовувати звичайні світильники з розетками та вимикачами в такому приміщенні категорично заборонено в цілях вашої ж безпеки. Всі електротехнічні вироби мають на корпусі спеціальну буквену та цифрову маркіровку, яка говорить про ступінь їх захищеності і дозволяє визначити область використання. Таке маркування має букви IP і дві – три цифри після них. Кожна з цифр позначає ступінь захисту приладу від вологи, пилу і впливу ударів. Розберемо детально значення цих цифр для правильного вибору:

• перша цифра позначає ступінь захисту від звичайної пилу та інших дрібних частинок. Діапазон цього вважається значення від 0 до 6, де чим вище цифра, тим вище рівень захисту відповідно;
• друга цифра вказує на ступінь захисту від впливу вологи. Тут діапазон значень вважається від нуля до 8 одиниць. Виріб з цифрою 8 має повний захист від вологи і навіть може бути занурене у воду на короткий термін;
• третя цифра в маркуванні вказує на рівень захищеності від ударів та механічних пошкоджень. Діапазон значень вважається від нуля до 10. При десятій ступені захисту, електричний прилад може перенести деформацію корпусу і при цьому зберегти свої експлуатаційні характеристики.

Важливо пам’ятати, що при купівлі такого виробу необхідно звертати увагу на ці показники. Освітлювальний прилад для ванної кімнати повинен мати мінімальні показники рівні IP-442, максимальні показники можуть досягати значення IP-674. Використовувати вироби з показниками вище максимального не має сенсу, хоча підвищена безпека ніколи не буде зайвою.

Зони розміщення освітлювальних електроприладів

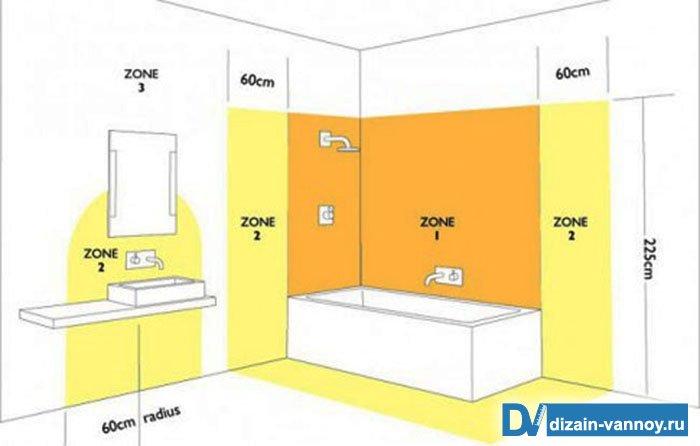

Зони безпеки для розміщення електричних пристроїв

Кожна ванна кімната умовно поділяється на чотири основні зони за ступенем вологості та наближеності до прямих джерел вологи. Виходячи з показань захищеності приладу, можна визначити, в якій області його можна розміщувати. Розберемо кожну зону окремо:

• перша зона вважається найбільш небезпечною для електроприладів, оскільки розташована безпосередньо біля відкритих джерел води. Це область біля умивальника, ванни або всередині душової кабінки, де ймовірність потрапляння крапель на світильник дуже висока. В таких зонах можна розміщувати прилади зі ступенем захисту не нижче IP-674 і напругою не більше 12 вольт;
• друга зона розташовується в межах від 20 до 60 сантиметрів від прямого джерела води. Ризик потрапляння крапель значно менше ніж у першої зони, але ймовірність дуже висока. Проводити освітлення у ванну кімнату в межах другої зони можна тільки з використанням приладів зі ступенем захисту не менше IP-452 та з потужністю не більше 24 ват;
• третя зона розташована за межами 60 сантиметрів від краю умивальника чи ванни. Це відстань вже вважається відносно безпечним і тут можна застосовувати освітлювальні прилади із ступенем захисту IP-242. У цій зоні вже можна встановлювати світильники зі стандартними лампами на 220 вольт, але в цілях додаткової безпеки краще застосовувати 24 вольт прилади;
• четверта зона є найбільш безпечною, оскільки ризик потрапляння крапель або вологи практично зведений до нуля. Це простір вважається на відстані від 3 метрів і далі по відношенню до найближчого джерела води. В таких місцях можна застосовувати незахищені світильники з маркуванням не нижче IP-011.

Важливо! При визначенні зон безпеки, варто враховувати і такі показники як рівень вентиляції в приміщенні і особливості стіни. Наприклад, при поганій вентиляції, не утепленої стіни утворюється конденсат під час прийому гарячого душу. Якщо таке явище є, то цю стіну не можна вважати безпечною незалежно від ступеня віддаленості від джерел води.

Основні види ламп і їх особливості

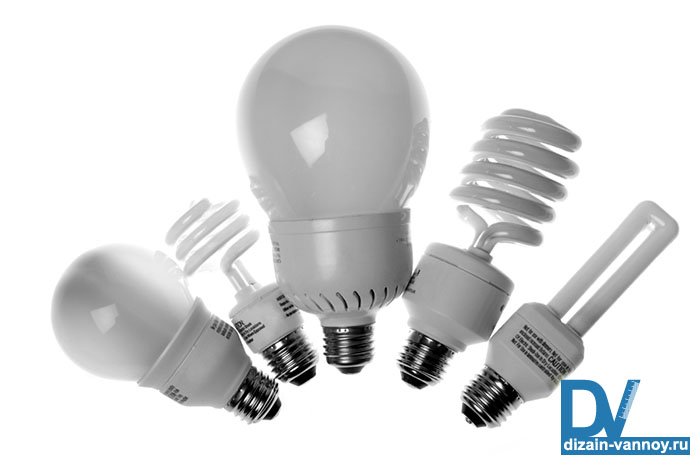

Види ламп для використання у ванних світильниках

Сучасна індустрія світлотехніки пропонує величезну кількість різних типів ламп, які відрізняються один від одного не тільки рівнем безпеки, а також конструктивними особливостями, вартістю та методом підключення. Сьогодні у ванних приміщеннях особливе поширення отримали такі види ламп:

• лампа розжарювання;
• галогенна;
• світлодіодна.

Звичайні лампи розжарювання є найбільш широко використовуваними виробами з-за їх низької вартості. З переваг можна відзначити стійкість до температури навколишнього середовища, простота у використанні, моментальне включення без попереднього розігріву. До негативних показників можна віднести невисокий коефіцієнт корисної дії, маленький термін служби і велика ступінь нагрівання. У зв’язку з цим, такі вироби не можна використовувати разом з пластиковими плафонами або матерчатими ажурами.

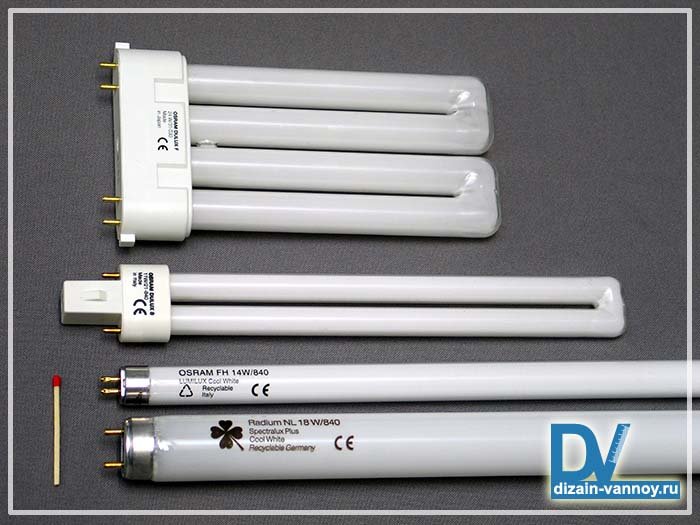

Приклади люмінесцентних ламп для світильників

Галогенні лампи відрізняються довгим терміном служби і інтенсивної світловіддачею при порівняно невеликих розмірах і енергоспоживанні. Найчастіше такі вироби застосовують у спотах, які вбудовують в підвісні стелі або ніші. Такі лампи випускаються під напругу 220 і 12 вольт, що істотно розширює область їх застосування.

Важливо! Для того щоб зробити освітлення у ванну з галогенних ламп потужністю в 12 вольт, на електромережу потрібно заздалегідь ставити спеціальні трансформатори, які будуть знижувати вольтаж з 220 до 12 вольт.

Світлодіодні лампи можна назвати найбільш економічними і найбільш прогресивними виробами, які поступово завойовують ринок, витісняючи свої аналоги. Незважаючи на те, що ці лампи коштують порівняно дорого, але їх термін служби при правильній експлуатації може становити від 100 000 годин і вище. До того ж, їх енергоспоживання істотно нижче аналогів при високою світловою віддачею, що дозволяє істотно економити електроенергію. Вироби такого типу можуть мати різні форми і кольору, іноді навіть випускаються у вигляді світної стрічки, яка служить для декоративного прикраси приміщення.

Важливо! Світлодіодне підсвічування так само має потребу в спеціальному блоці живлення, яке нагрівається під час роботи і потребує вентиляції. Світлодіодні лампи цокольного типу призначаються для звичайних світильників і можуть мати напругу 220, 24 або 12 вольт, що дозволяє застосовувати їх з звичайними плафонами і в різних зонах.

Вимоги до електропроводки у ванній кімнаті

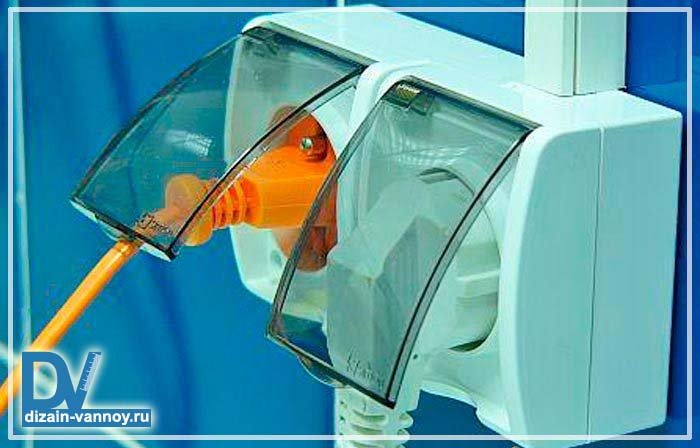

Вологозахищені розетки для установки у ванній

Для всіх вологих приміщень існують певні вимоги до проведення освітлювальних приладів, розеток, вимикачів та елементів управління:

• рекомендовано всі кабелі електропроводки укладати потай, замуровуючи в стіну або укладаючи в спеціальні вологозахисні короби;
• використовуючи електричні кабелі, потрібно пам’ятати, що за правилами техніки безпеки, перетин мідного кабелю має бути не менше 2.5 мм, перетин алюмінієвого кабелю не менше 4 мм. Для освітлювальних приладів зазвичай використовується мідний дріт з двома жилами, перетин кожній не менше 1.5 мм.

Важливо пам’ятати, що безпосереднє з’єднання двох кабелів з різних матеріалів вкрай не бажано із за різних властивостей металу. Для цього використовується спеціальна сполучна коробка.

• при монтажі прихованої проводки необхідно руйнувати стіни на потрібну глибину і укладати в неї гофровану пластикову трубку, яка дасть можливість заміни кабелю у разі його пошкодження;
• всі сполучні місця повинні ретельно ізолюватися і забезпечуватися сполучної коробкою з відкритим доступом.

Елементи захисту від удару електричним струмом

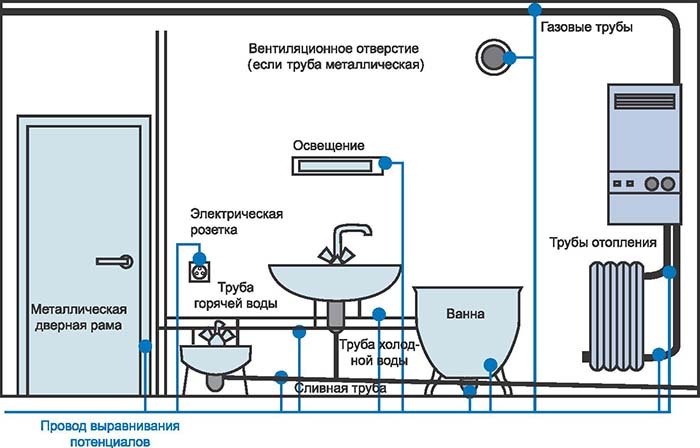

Схема встановлення заземлення для вологих приміщень

Складена схема підключення світла у ванній або інших електричних приладів обов’язково повинна передбачати заземлення. Побутує помилкова думка, що в якості «землі» можна застосовувати металеві труби сантехніки, батареї або змійовики, але так робити категорично заборонено, оскільки ми не знаємо що підключено у сусіда на цій же трубі. Якщо навіть у сусіда в квартирі відбудеться замикання і напруга піде на загальний металевий стояк, то наслідки можуть бути сумними. Для цих цілей в багатьох будинках передбачені спеціальні кабелю заземлення, які ідуть від головного розподільного щита.

Так само вкрай бажано встановити додатково пристрій захисного відключення (УЗО) і автоматичний вимикач. Ці пристрої в комплексі забезпечать миттєве відключення електромережі при появі найменшої перевантаження. Тобто, якщо вода потрапить на електроприлад, то замикання не буде, так як УЗО відразу відключить мережу. Таким чином, ви захистите себе від удару електричним струмом і забезпечите збереження електроустаткування.

Важливо! Значення для спрацьовування УЗО має бути менше, ніж потужність передбачена на розподільному щиті, на якому встановлені окремі запобіжники. Наприклад, якщо межа відключення УЗО більше ніж на щиті, то в разі замикання, УЗО не спрацює і залишається надія на загальний запобіжник, який відключить всю квартиру, що в деяких випадках вкрай не бажано.

Фахівці також рекомендують прокладати окрему проводку на освітлення і розетки, кожна з яких повинна мати власний аварійний вимикач і виводиться на розподільний щит в квартирі.
