Поліпропілен – фактичний лідер серед представлених на ринку матеріалів, використовуваних для створення опалювальних труб. Подібні конструкції багатофункціональні і привертають багатьма якостями, серед яких не тільки практичність і дешевизна, але і стійкість до агресивних впливів середовища, в тому числі і до води, оскільки на них практично не осідає водний наліт. Але для того щоб система дійсно повноцінно функціонувала, необхідно знати, як правильно здійснювати обв’язку котла опалення поліпропіленом. Ми розглянемо особливості цього процесу і класичні схеми обв’язки (докладаємо фото і відео).
Зміст
Обв’язка котла: загальне поняття, конструктивні особливості
Обв’язка котла являє собою вид обладнання, який забезпечує «доставку» нагрітої води до радіаторів і справну роботу опалювальної системи в цілому. Обв’язка вирішує два основні завдання: забезпечує рівномірне і швидке розподіл тепла по опалювальній системі і захищає останню від можливих перегрівів і перевитрати палива.
На жаль, не існує стандартних схем обв’язки опалювальних котлів, оскільки кожна буде мати свої конструктивні особливості, тонкощі залежно від типу встановленого в будинку котла. А це означає, що в кожному конкретному випадку доводиться створювати індивідуальну схему опалювальної системи та обв’язки. Але, все ж, можна виділити кілька елементів і правил, які є загальними для будь-якої системи підігріву повітря в приміщенні:

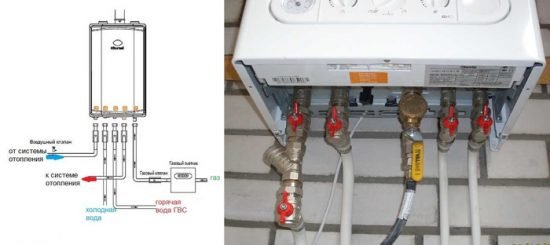

Обв’язка котла
Якщо ви вирішили використовувати в якості обв’язки для опалювального котла поліпропілен, можна використовувати не тільки стандартний метод монтажу елементів опалювальної системи (зварювання), але і фитинговую технологію. Але варто відзначити меншу надійність другого варіанта порівняно з першим зважаючи можливих протікань при найменшому зміщенні фітингу з закріпленого місця.
Рада. Якщо ви монтуєте обв’язку своїми руками, пам’ятаєте: простота – запорука успіху. Не слід вигадувати складні схеми, оскільки ви не тільки істотно ускладните процес монтажу системи, але (з великою часткою ймовірності) знизите ККД опалювальної системи. Кількість з’єднань має бути мінімальним, а переходи – плавними.
При правильній установці обв’язки поліпропіленовою ви зможете забезпечити собі надійну і довговічну опалювальну систему, яка прослужить вам мінімум 10-15 років. Крім того, така система здатна витримувати дуже високий тиск в трубах (більше 25 бар) і гарячу воду з температурою вище 90 градусів.
Можливі варіанти обв’язки по циркуляційного типу системи
В залежності від того, яким чином теплоносій циркулює по системі, можна виділити дві опалювальні системи: з природною і примусовою циркуляцією.
До першої групи відносять прості по своїй конструкції опалювальні системи (гравітаційні), які цілком під силу монтувати самостійно. Відмінною особливістю подібних систем опалення є відсутність штучного «стимулятора» руху теплоносія по системі. А це означає, що функціонування контурів з природною циркуляцією відбувається виключно за законами фізики, без втручання людини.
Подібні системи мають ряд безперечних переваг зразок простоти монтажу, практично безперебійної роботи системи і повної її автономності.
Увага! Гравітаційна система придатна лише для невеликих по площі приміщень. Вона буде зовсім не функціональна у багатоповерхових будівлях і приміщеннях з великими площами.
Контури з примусовою циркуляцією більш складні в експлуатації, але при цьому їх можна контролювати, підтримуючи оптимальну температуру для кожної кімнати. Але подібна система, природно, вимагає наявності джерела електроенергії для підтримки функціональності системи. Обв’язка в системах з примусовою циркуляцією досить складна, оскільки вона включає велику кількість додаткових пристроїв, які здійснюють процес контролю опалювальної системи.

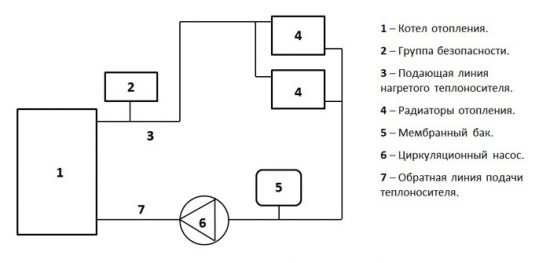

Система з примусовою циркуляцією.
Який тип системи вибрати, залежить не тільки від смакових уподобань господаря будинку, але і від особливостей експлуатації опалювальної системи. Тобто, чим простіше система, тим меншого від неї можна очікувати. Відповідно, якщо мова про великому будинку, де встановлено підлогу з підігрівом та кімнати мають велику площу, можна розглядати лише варіант з примусовою циркуляцією.
Поліпропіленовий контур для різних типів опалювальних котлів
Перед тим як вести мову про схеми обв’язки в різних котлах, слід обумовити один дуже важливий момент: який тип котла ви б не вибрали, пам’ятайте: перший метр труби завжди роблять з металу. І тільки потім під’єднують поліпропілен. Це пов’язано з тим, що на виході температура води часто буває максимально можливої і труба, виконана з поліпропілену, може просто луснути. Отже, розглянемо особливості обв’язки залежно від типу використовуваного опалювального котла:
- Газовий нагрівач. В даному випадку найбільш надійним варіантом буде використання колектора і гидрострелки. Кращою схемою для газового котла є використання циркуляційного обладнання на кожному опалювальної системи аж до розподільника. Далі вже можна встановлювати «страхують» помпи. Саме вони заберуть на себе переважну частину навантаження, перекачуючи теплоносій.

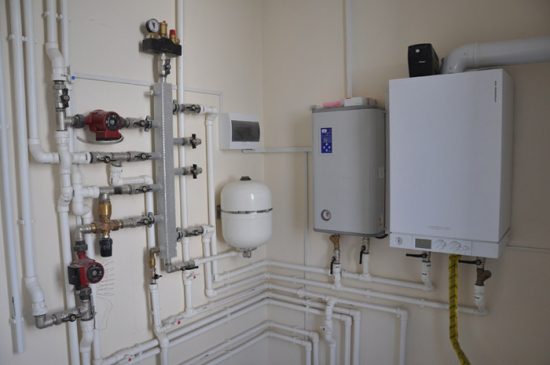

Обв’язка газового котла
- Твердопаливний нагрівач. Не можна не згадати одну особливість подібних пристроїв – вони абсолютно інертні у разі припинення подачі палива. А це означає, що система не зупиниться, поки не використовує все паливо, нагріваючи при цьому теплоносій. Для поліпропіленових труб це не дуже добре.
Рада. При монтуванні системи з твердопаливним котлом вам доведеться в обов’язковому порядку кріпити до нього виключно металеві труби. Поліпропілен можна буде приєднувати орієнтовно в двох метрах від котла.Ще один важливий момент: для подібних системи потрібно додаткове підведення холодної води, яка в екстрених випадках буде охолоджувати частини системи.
- Електричний/рідкопаливний нагрівач. Схема обв’язки в рідкопаливним системі абсолютно аналогічна попередній – труби з поліпропілену слід максимально видаляти від котла. Що стосується електричного котла, то його великим плюсом є мінімальна можливість перегріву теплоносія і, відповідно, поліпропіленових труб. При відсутності напруги система відключиться.
На цьому наш матеріал підійшов до кінця. Ми познайомили вас з особливостями обв’язки опалювального котла поліпропіленом і розглянули стандартні схеми облаштування системи опалення за допомогою поліпропіленових труб. Вдалого ремонту!
