Обв’язка для ванни. Види пристроїв і конструктивні відмінності механізмів зливу-переливу

Сучасна індустрія сантехніки сьогодні пропонує велику кількість різних нововведень, які призначені для забезпечення комфорту при використанні сантехнічних пристроїв. Одним з таких нововведень є система зливу переливу, яка ще називається обв’язка для ванни. У початкових варіантах, ця система являла собою два окремих пристрої, трубку для отвору переливу і сифон, які монтувалися на ванну незалежно один від одного і представляли собою громіздку систему.

Пізніше обидва ці пристрої вирішили об’єднати в одне, яке завдяки своїй компактності відразу здобула популярність і позитивні відгуки не тільки від професійних сантехніків, але і від звичайних користувачів. Завдяки своїй конструкції, установка або заміна обв’язки ванни стала набагато простіше, не вимагає спеціальних навичок або складного інструменту. Система одночасно служить для забезпечення відтоку рідини і контролю рівня наповнення ванни. У цій статті ми детально розберемо принцип роботи системи, її конструкцію, матеріали для виготовлення, а так само у вас буде можливість переглядати відео в кінці статті, яка відповість на виниклі у вас питання.

Принцип роботи і пристрій для обв’язки ванної

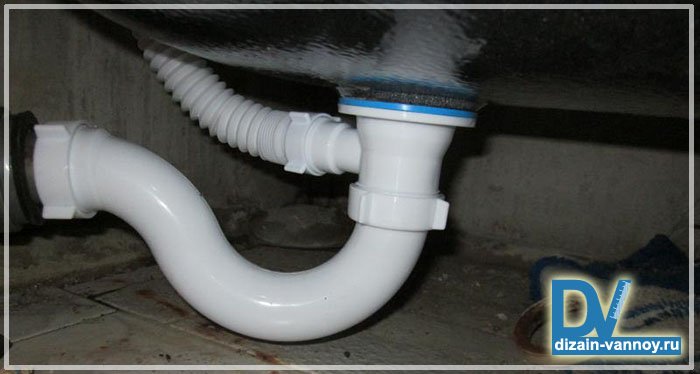

Стандартна обв’язка для ванної ручного типу

Стандартний злив перелив у ванній по суті є тим же сифоном, тільки він в комплекті вже має спеціальну трубку і елементи управління, яка кріпиться до переливному отвору. Ця трубка забезпечує відведення зайвої води в сифон не допускаючи переливу рідини через верхні краї ванни.

Так само обв’язка для ванної в сучасному виконанні має можливість контролю відтоку води. Разом з відвідним каналом на переливном отворі купелі встановлюється спеціальний обертальний важіль, який пов’язаний маленьким металевим тросом із зливним клапаном у нижньому сифоні. Аналогічна система матися на сучасних велосипедах для дистанційного керування гальмами. Обертальний важіль може повертатися у різні боки регулюючи натяг троса, який в свою чергу регулює пропускну здатність зливного отвору сифона.

До відома! Така система дуже зручна і позбавляє від необхідності закривати злив окремої пробкою. Для тих хто любить приймати ванну в проточній воді, система дозволяє налаштувати відтік рідини таким чином, щоб кількість води, що надходить дорівнювала кількості минає, підтримуючи постійний рівень у ванній.

Різновиди обв’язок для ванної та технологічні особливості

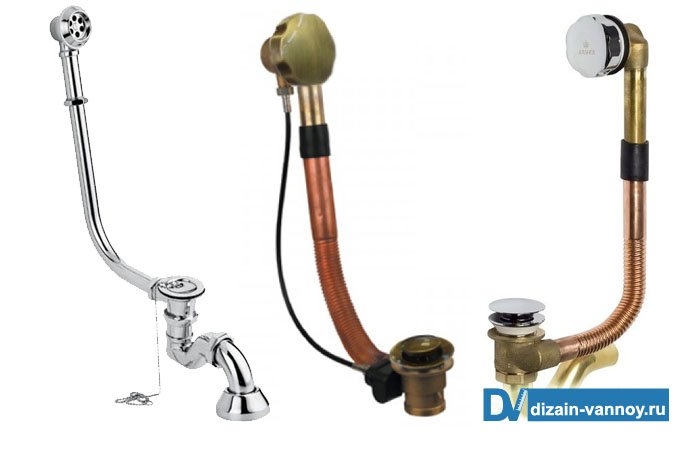

Основні види обв’язок для ванної

Сьогодні такий виріб як обв’язка для чавунної ванни, для полегшення вибору класифікуються за двома основними напрямками:

• за матеріалом виготовлення виробу;
• за особливостями конструктивного виконання.

Переважна більшість обв’язок виготовляють з таких матеріалів як:

• високоміцний пластик;
• метал (бронза, латунь, мідь).

Так само часто обв’язка під ванну виготовляється з нержавіючої сталі, для покриття якої використовується хром в якості захисного шару.

Пластикові обв’язки

Пластикова обв’язка найбільш — поширений варіант

Обв’язка з високоміцного пластика відрізняється великим терміном служби, оскільки матеріал не піддається руйнуванню при дії вологи. Так само популярність матеріалу надає його низька ринкова вартість і можливість протистояти більшості сучасних чистячих засобів, які у своєму складі мають агресивні хімічні сполуки.

Обв’язка для ванни з гофрою з пластика має свої недоліки. Матеріал відрізняється високою крихкістю і вимагає грамотного підходу при монтажі. Так само пластик має здатність до розм’якшення під дією гарячої води, що може викликати деформацію вироби в тих місцях, де під час неправильного монтажу утворилися ділянки напруги.

Важливо! Під час установки такого зливу переливу на ванну, необхідно перевірити сполучні місця на наявність задирок, які виникають у процесі відпливу вироби. Якщо такі задирки виявлені, то їх необхідно видалити, так як вони будуть перешкоджати щільному з’єднанню елементів конструкції.

Металеві обв’язки

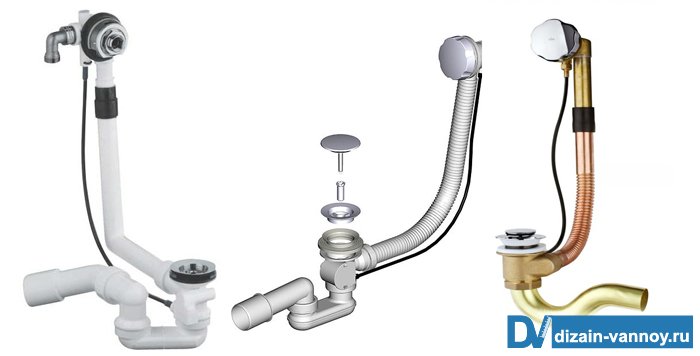

Обв’язки з металу: сталь, мідь, латунь

Обв’язка з металу зазвичай виготовляється з таких матеріалів як латунь, бронза або мідь. Часто можна зустріти вироби з полірованою або хромованої сталі. На відміну від пластикових аналогів, металеві вироби мають більше недоліків і обв’язка ванни такими елементами буде коштувати на порядок дорожче. Труднощі при встановленні пов’язані з необхідністю точної підгонки виробу з використанням спеціальних інструментів. Меншу популярність обумовлює і підвищений ризик насиченості, а також нестійкість до деяких хімічних чистячих засобів.

Конструктивні особливості виробів

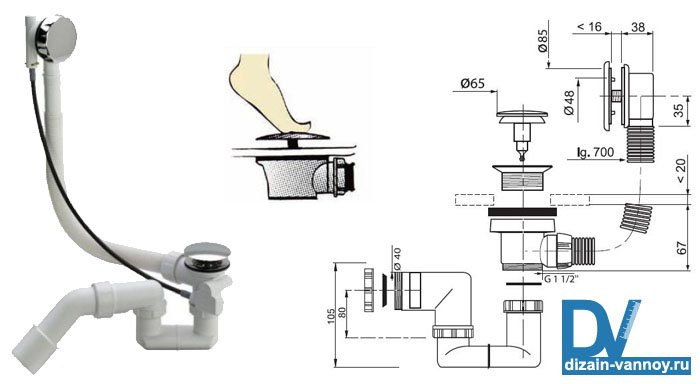

Пристрій обв’язки автоматичного типу

Перш ніж визначити яка обв’язка для ванни краще, необхідно розібратися в їх конструктивних особливостей і підібрати підходяще пристрій. За технічними параметрами, обв’язки поділяють на:

• універсальні;
• напівавтоматичні;
• автоматичні.

Універсальні обв’язки вважаються найпоширенішими і їх відмітною особливістю є всім знайома ланцюжок з закриває пробкою, яка служить для перекриття зливного отвору сифона. Монтаж обв’язки ванни універсального типу максимально простий і це може зробити кожен, не маючи спеціальних навичок. Пристрій складається з чотирьох частин, таких як:

• сифон, розташований під ванною;
• зливна горловина для нижнього отвору, яка доповнюється металевою накладкою у вигляді ґрат і має поглиблення для установки кришки;
• переливна горловина, яка монтується на верхнє переливний отвір і укомплектовано аналогічної металевою накладкою. Часто до цієї накладці кріплять ланцюжок з закриває кришкою для нижнього зливного отвору;
• гофрований патрубок, який з’єднує верхню переливний отвір з сифоном для відведення зайвої рідини і недопущення переповнення ванній.

До відома! У пластикових моделях, всі елементи конструкції з’єднуються між собою методом натягування і фіксації спеціальними затискними муфтами з гумовими прокладками. Це дозволяє зібрати конструкцію не використовуючи ніяких додаткових інструментів.

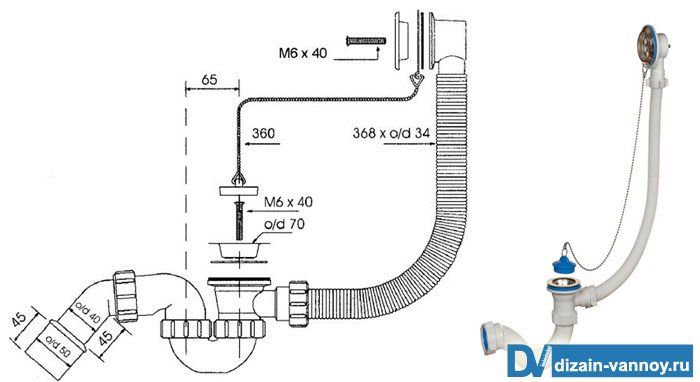

Схема пристрою стандартної обв’язки ручного типу

Обв’язка для ванни напівавтомат відрізняється від універсальних аналогів встановленим механізмом регулювання зливу. На верхньому отворі, крім гофрованого патрубка, встановлюють поворотну ручку, яка пов’язана металевим тросом з нижнім зливним отвором. Поворот цієї ручки регулює ступінь відкриття зливної горловини і дозволяє контролювати відтік рідини без використання окремої кришки. Установка обв’язки на ванну з напівавтоматичним зливом вимагає певних теоретичних знань і детального вивчення інструкції. З недоліків конструкції ламкість пластикових деталей і часті поломки механізму в результаті надмірного впливу на важіль керування.

Обв’язка для ванни автомат не має ніяких тросів і рухливих елементів у своїй конструкції. Вона так само обладнана переливним патрубком, але в нижній частині слива має спеціальний клапан, при натисканні на який відкривається отвір для зливу і вода йде в сифон. На важіль можна натискати рукою або ногою. Він так само має фіксацію в натиснутому положенні, для того щоб не тримати клапан натиснутим для повного спустошення ванній.

Важливо! Збірка обв’язки ванни такого типу не являє собою нічого складного, але сам пристрій має один істотний недолік. Натискний клапан володіє низькою пропускною здатністю і дуже швидко засмічується з-за маленького пропускного отвору. Для його очищення потрібно розбирання клапана.

Перед тим як встановити обв’язку для ванни будь-якого типу, рекомендується досконально вивчити інструкцію від виробника, у якій повинна бути детальна схема установки виробу. Так само необхідно вивчити властивості матеріалу і рекомендації з використання чистячих засобів, оскільки деякі хімічні сполуки можуть пошкодити елементи конструкції і зіпсувати виріб.
