Насос побутовий для води. Принцип роботи пристрою з вбудованим і виносним ежекторомНасос, доповнений ежектором, – відмінне рішення для підняття води з глибоких свердловин від 8 м. Робота корисного інженерного рішення заснована на принципі розрідження потоку води і має ряд переваг у порівнянні зі звичайними пристроями.

Зміст

  • Принцип роботи ежектора
  • Плюси і мінуси насосів з ежектором
  • Пристрій і різновиди насосів з ежекторами
  • Особливості підключення насоса ежекторного
  • Насосна станція: відео

Принцип роботи ежектора

Підйом води з великої глибини – головне достоїнство ежекторних насосів. У свердловину опускається тільки подає труба. Насос залишається на поверхні, служить довше і вільно піддається контролю та обслуговування. Конструкція ежектора проста. Його функціонування відбувається за рахунок таких елементів:

  • сопло;
  • змішувач;
  • усмоктувальна камера;
  • дифузор.

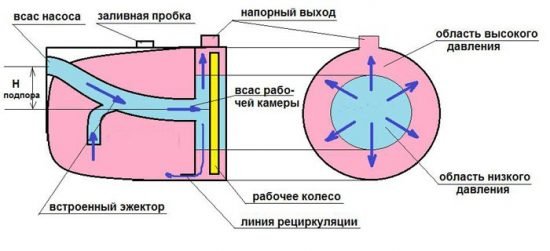

Насос побутовий для води. Принцип роботи пристрою з вбудованим і виносним ежекторомПристрій і принцип роботи внутрішнього ежектора

В системі ежектор включається в частину трубопроводу. Працює пристрій, спираючись на закон Бернуллі, який є похідним закону збереження енергії. Він говорить, що звуження потоку рідини і збільшення її швидкості (динамічного тиску) знижує статичний тиск рідини на навколишнє середовище. Тому сопло ежектора – це патрубок, звужений в кінці. Зменшення перерізу провокує прискорення, потік рідини з сопла відправляється в змішувач. Там створюється різниця тиску, яка втягує воду з всмоктувальної камери і через дифузор піднімає об’єднаний потік наверх.

Плюси і мінуси насосів з ежектором

Ежектор економічний і може ефективно працювати з відносно малопотужним двигуном. Це механізм, що дозволяє передати кінетичну енергію від швидкої середовища повільної. У найбільш популярною різновиди таких насосів — з виносним ежектором — частина потужності витрачається на рециркуляцію води. На виході в крані тиск дещо менше, в порівнянні з тим, що створюють інші типи насосів.

Увага! Для запуску ежектора необхідно невелику кількість води. Він утворює достатню розрідження в трубі і «поведе» наверх основний потік. «Сухого» ходу апарату бути не повинно: це призведе до поломки.

Мінуси пристрої:

  • Ширина виносного ежектора становить близько 100 мм. Заощадити на діаметрі свердловини не вийде.
  • Продуктивність насосів з ежектором нижче, ніж у інших самоусмоктувальних гидроустройств.
  • Вартість вище, ніж класичних апаратів для підйому води з глибини.
  • Пристрій і різновиди насосів з ежекторами

    Варіантів включення ежектора в насосну ланцюг два:

    • вбудований;
    • зовнішній вузол.

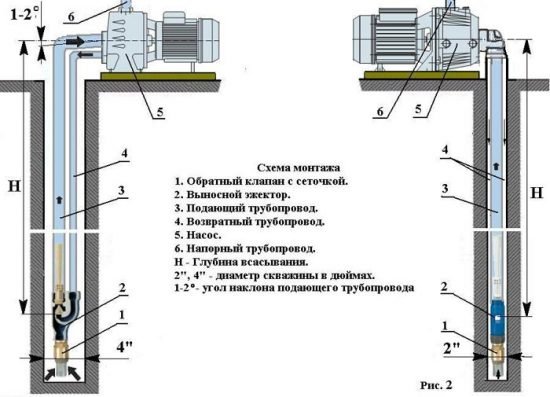

    Насос побутовий для води. Принцип роботи пристрою з вбудованим і виносним ежекторомНасоси з виносним ежектором

    Функціонально ці способи відрізняються. Вибір залежить від завдань, які будуть поставлені перед насосом. Вбудований ежектор розташований у конструкції насоса, тому всмоктування рідини і створення напору відбуваються всередині апарату. В такому випадку насос, звичайно, теж занурюється у свердловину.

    З одного боку, це зменшує загальні габарити установки. Така насосна станція здатна працювати з рідиною, яка містить пісок, мул. Однак саме по собі пристрій досить гучне, тому поблизу житлового будови його не монтують. Максимальна глибина забору води подібного насоса становить лише близько 8 м.

    Виносний ежектор передбачає обладнання наземної насосної станції. Сам вузол поміщається в трубопроводі на глибині. На поверхні розміщується бак, який полегшує роботу насоса: створює напір і додаткове розрідження. Серед мінусів такого пристрою – необхідність опускати другу трубу, що може бути незручним при обмеженому діаметрі свердловини.

    ККД насоса з виносним ежектором – на 30-35% нижче, ніж у «колеги» з вбудованим. Зате ви зможете діставати воду з глибини до 50 м. та й працює він істотно тихіше. Його навіть розміщують у будинках, правда, не в житлових кімнатах.

    Увага! Виносний ежектор, насос і супутнє обладнання ефективно працюють навіть на відстані 20-40 м від свердловини.

    Особливості підключення насоса ежекторного

    Установка системи з вбудованим ежектором мало відрізняється від звичайного монтажу насоса. Ваші завдання:

  • Приєднати скважинную трубу до всмоктуючих отвору.
  • Обладнати напірну лінію з гідроакумулятором і автоматикою для управління.
  • Якщо ежектор зовнішній, то до вказаних кроків слід додати:

  • Прокладання ще одного трубопроводу для забезпечення рециркуляції.
  • Підключення до всмоктуючих отвору ежектора патрубка, в який вмонтовані зворотний клапан і волокно грубої фільтрації.

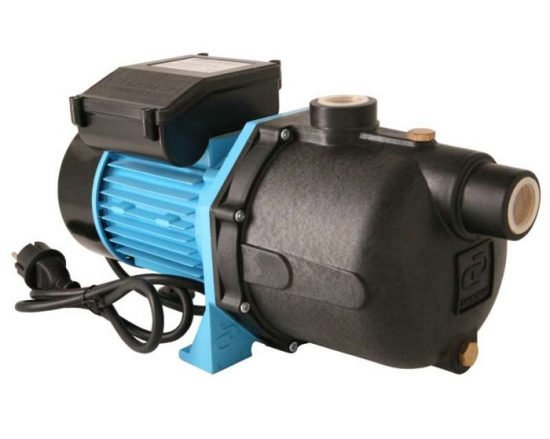

  • Насос побутовий для води. Принцип роботи пристрою з вбудованим і виносним ежекторомНасос поверхневий з вбудованим ежектором

    Вентиль на лінії рециркуляції, який регулює зворотний потік, буде корисний у разі підвищеного рівня води в джерелі. Підкручуючи його, ви зможете зменшувати водний напір на шляху в ежектор і підвищувати його в крані будинку. Механізм вбудований в деякі моделі. В такому випадку принцип його роботи буде докладно описаний в інструкції.

    При бажанні можна зібрати ежектор самостійно. Знадобляться штуцер, трійник і перехідник з кутами:

  • Штуцер повинен поміщатися всередині трійника по ширині і бути такої ж довжини. Якщо менше, його збільшують хлорвінілової трубочкою.
  • Шестигранну частина штуцера обточують до форми конуса з підставою, яка буде трохи менше зовнішньої різьби по діаметру.
  • Вкорочують зовнішню різьбу до 4 циклів.

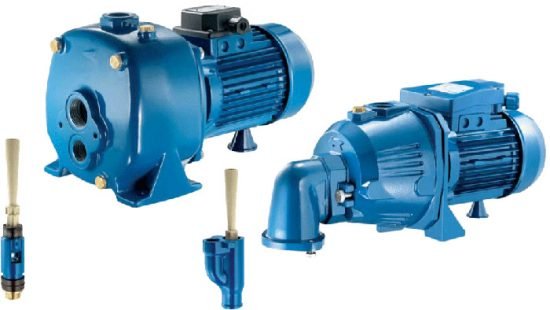

    Насос побутовий для води. Принцип роботи пристрою з вбудованим і виносним ежекторомВиносний ежектор

  • Підправляють різьблення і дорізають її на конусному елементі. Кінцеве завдання – штуцер має легко входити в трійник.
  • Вкручують штуцер в трійник. Вихідний отвір може заходити за рівень середньої просвіту трійника не більше, ніж на 2 мм. Внутрішньої різьби трійника повинно залишитися не менше 4 циклів.
  • Перевіряють припасування деталей, фіксують герметиком.
  • Через перехідник підключають прилад до труби.
  • Насос з ежектором залишається відмінною альтернативою занурювальним пристроїв в піднятті води з великої глибини. При цьому він має чимало переваг, які роблять його популярним для побутової експлуатації.
