Гаряче водопостачання стало звичним в будинках міських жителів. Однак, його відключення – аварійне або з метою профілактичних робіт – здатне серйозно порушити звичний побут. Особливо гостро питання про те, щоб купити нагрівач води стає в сім’ях з маленькими дітьми і літніми членами сім’ї. Першим купання «з ковшика» може загрожувати застудами, а другим важко переносити відра з водою від плити до ванної.
Види нагрівачів для води
Зміст
- 1 Види нагрівачів для води
- 1.1 Проточні
- 1.2 Накопичувальні
- 1.3 Проточно-накопичувальні
- 2 Принцип роботи
- 3 Правила вибору
- 4 Відео про проточному водонагрівачі
У тих, хто не звик мати справу з водонагрівачами, виникають побоювання:
- якщо нагрівачі газові, не буде ситуації, що при падінні тиску гарячої води, пальник потухне, а подача газу продовжиться? Або інший варіант: при падінні тиску інтенсивність роботи пальника залишиться на колишньому рівні і колонка «закипить»;
- а електричні водонагрівачі страшать підсумковим рахунком за електроенергію? Чи є захист, щоб зберегти сімейний бюджет;
Всі ці страхи давно втратили основу. Тепер електричні нагрівачі води або газового типу оснащені автоматизованими системами контролю на випадок різкого падіння тиску подачі води, а також термостатами, які незалежно від обсягу подачі підтримають встановлену температуру.
Розглянемо, яке відміну накопичувальних від проточних водонагрівачів, і якого типу варто віддати перевагу. Що краще – мати в крані постійний потік гарячої води, або обмежений? Хтось скаже «загорніть обидва» і придбає комбінований тип водонагрівача. Чим вони будуть відрізнятися:

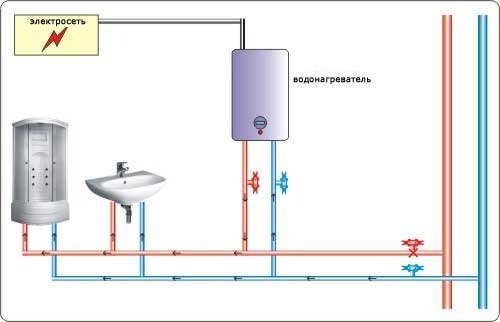

- агрегати проточного типу або прямоточні — виробляють нагрівання рухомої рідини і монтуються безпосередньо в систему водопроводу;
- накопичувальні водонагрівальні прилади спочатку забезпечують необхідний запас води, після чого відбувається нагрівання;
- агрегати проточно-накопичувального типу – це комбінований варіант, що дозволяє за необхідності застосовувати більш зручний спосіб залежно від потреби.
Хороший електричний або газовий нагрівач води можуть мати в основі як сукупний, так і проточний тип нагріву води. У першому випадку необхідний обсяг надходить в котел нагрівається через деякий час. Якщо це проточний водонагрівач, то потік води, що пропускається через нагрівальний ТЕН. Серед електричних, виділяють так звані індукційні водонагрівачі, які мають виключно проточний механізм нагріву води.
Проточні

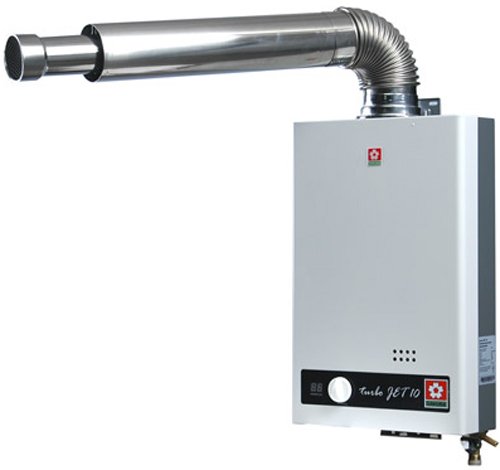

Цей же тип водонагрівача може називатися «прямоточний». Газовий агрегат економічно більш вигідний з точки зору витрат на використання енергоносія, ніж електричний. Однак, здійснити його монтаж можна виключно в будинках з газифікацією. А якщо ні газу, ні електрики? В цьому випадку залишається «балонний» варіант. Саме газовий балон стає єдиним джерелом гарячої води на дачах. Тут є ряд умов:
- ваша газова колонка повинна бути адаптована під підключення до балона і газу, який в ньому використовується. В іншому випадку потрібно переналагодження агрегату, заміна сопел колектора;
- після переобладнання апарат перевіряють на герметичність;
- на колонці маркується дата здійснення переналагодження із зазначенням виду газу, який прийнятний для використання.
Монтаж газової колонки здійснюється після трійника або колектора, по якому відбувається розведення гарячої води. Для порівняння: прямоточний варіант електричного водонагрівача встановлюється під краном, тим самим знижуючи теплову втрати при транспортуванні рідини до місця споживання.

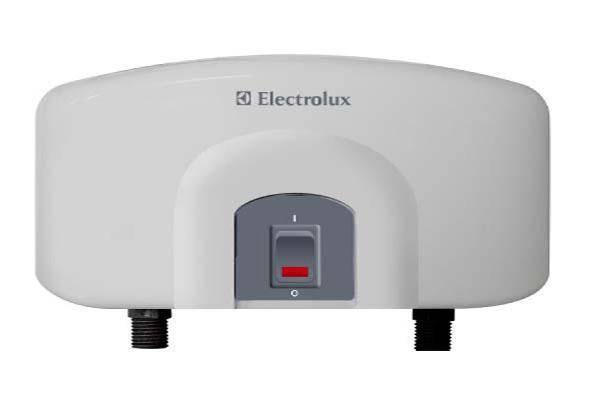

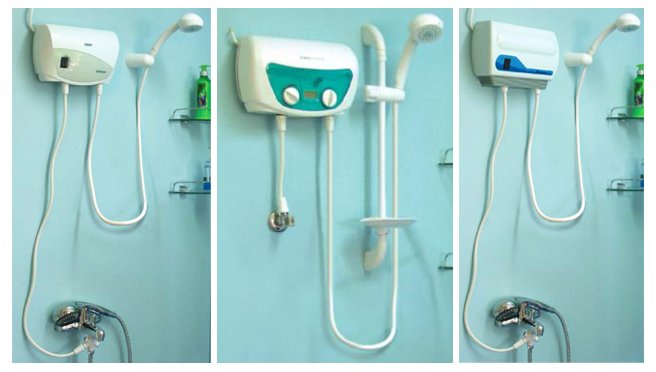

Електричний прямоточний водонагрівач не має накопичувального резервуара і володіє великою потужністю. Витрати електроенергії можуть досягати 30 кВт. Це компактний агрегат, який дозволяє провести монтаж прямо під умивальником. Застосування такого нагрівача можливо виключно в будинках, проведення яких розрахована на електроплити. Перед установкою необхідно проконсультуватися з електриком в обов’язковому порядку.
Ще одним різновидом електричного прямоточного нагрівача води називають так звані індукційні колонки. На відміну від агрегатів з Тенами цей тип може похвалитися найвищим ККД – до 98 відсотків. Економія електрики з таким нагрівачем може становити до 30-50 відсотків. Проста конструкція. Нагрівальний елемент не контактує з водою, крім внутрішньої стінки труби по якій і здійснюється подача. Магнітне поле змінного типу не дозволяє утворюватися відкладів і прогріває відразу весь обсяг рідини, що економить час. Вода нагрівається дуже швидко. Великий експлуатаційний термін служби – до 30 років. Єдиний недолік цього диво агрегату – висока вартість.
Принцип роботи
Накопичувальні

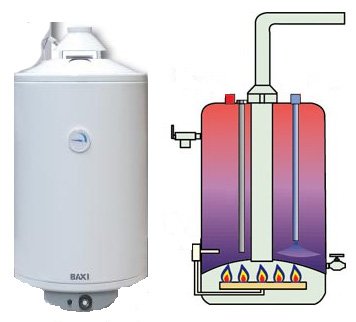

Бойлер з газовим підігріванням встановлюють виключно при відсутності можливості підключити агрегат більшої потужності. Це габаритний і при цьому дорогий варіант. Потужність приладу безпосередньо визначає його продуктивність.

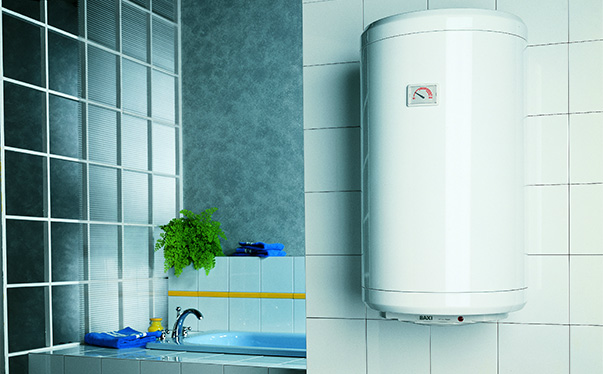

Електричний накопичувальний водонагрівач — простий спосіб вирішити проблему з гарячим водопостачанням. Електромережу є практично скрізь. І на відміну від газового обладнання на нього не потрібно ніяких узгоджень і дозволів.
На відміну від прямоточного, накопичувальний нагрівач води має спеціальний резервуар, оснащений Тенами і теплоізоляцією. Вода з трубопроводу поступає в бак, а після за допомогою зливного патрубка надходить до споживача. Це може відбуватися як під впливом тиску, так і шляхом самопливу. На лицьовій частині такого агрегату встановлюється спеціальний термометр, який дозволяє визначати температуру води в баку.
В залежності від виробника електричний бойлер може обладнуватися датчиками:
- сухого ходу — запобігають нагрівання Тена, якщо в баку відсутня вода;
- системи контролю тиску — відключає енергоспоживання при перегріві рідини;
- комбінований підхід до безпеки. Механічний клапан доповнюється електронними датчиками на корпусі або штуцері.
До всього іншого має бути силовий блок, розрахований на напругу 180-240Вольт, а не тільки стандартні 220 вольт.
Бойлер монтується на трубопровід з холодним водопостачанням та доповнюється на виході колектором для труб гарячого водовідведення до точок споживання. Головна вимога до корпусу водонагрівача – компактність і достатня теплоізоляція. Самим ефективним з цієї точки зору є пінополіуретан. Якісна теплоізоляція – запорука ефективної роботи бойлера без зайвих витрат на тепловтрати.

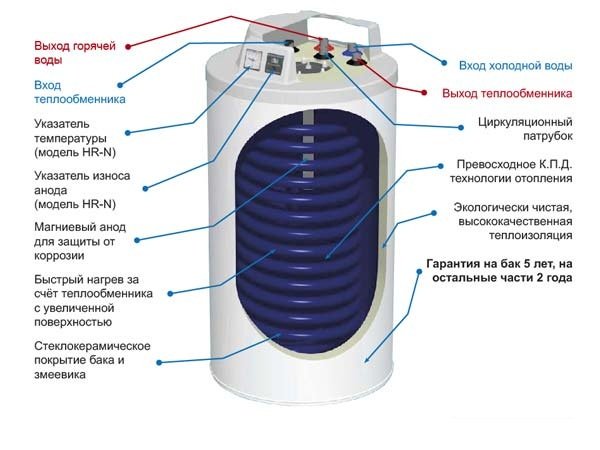

Схема накопичувального водонагрівача
Проточно-накопичувальні
Комбінований проточно-накопичувальний тип нагрівачів може працювати як на електроенергії, так і від газопроводу. Більше того, саме такий тип колонок можуть бути підключені до різних альтернативних джерел енергії – наприклад, сонячних батарей, теплових насосів.
В схему такого агрегату входить як проточний, так і накопичувальний тип нагрівача. Є можливість акумулювати запас гарячої води на невеликі потреби і забезпечити проточний нагрівання для ванни або душа. Причому при здійсненні монтажу можна відразу зробити розподіл водовідведення згідно з потрібним об’ємом на точках споживання.
Установка здійснюється на трубопровід з холодною водою з подальшим водовідведенням через колектор.
Установка за колектором збільшує тепловтрати за часом надходження води до точки споживання.
Вимагають достатнього напору води для роботи.
Установка газового водонагрівача вимагає погодження з контролюючими органами.
Не вимагається дозволу на установку. Пожежобезпечний, не потребує вентиляції.
Газовий проточний
Індукційний
Газовий накопичувальний

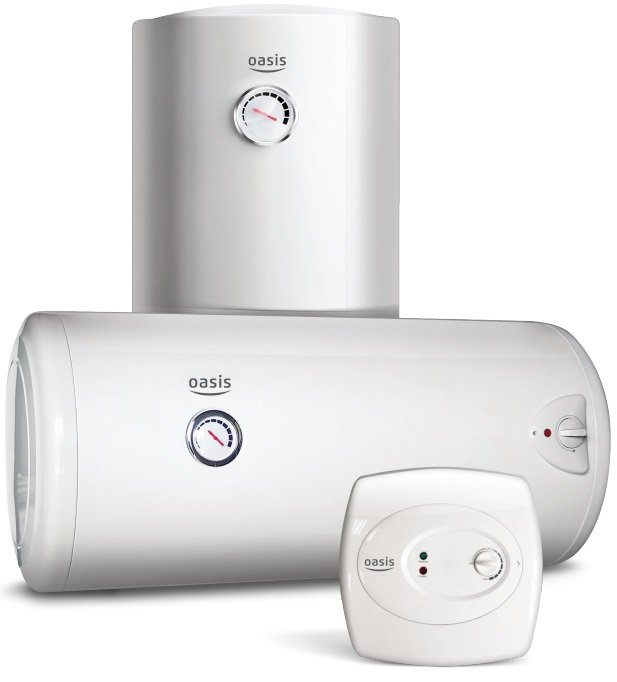

Електричний накопичувальний

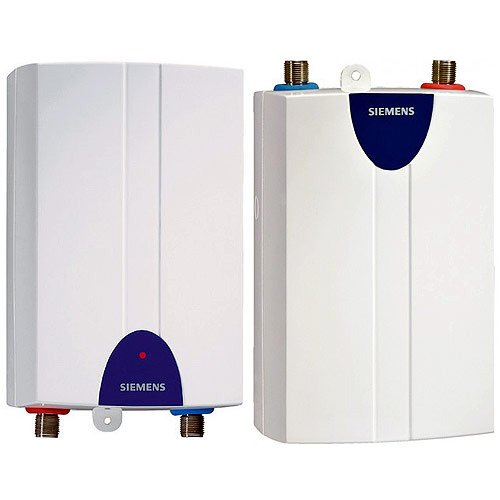

Електричний проточний
Принцип роботи
Проточний нагрівач має просту схему роботи. По мідній трубці проводиться подача води. Сама трубка у вигляді спіралі обертається навколо джерела енергії – газового пальника або Тена (по-іншому трубчастого електричного нагрівача). Індукційний нагрівач води використовує силу змінного магнітного поля, який впливаючи на матеріал з високим опором, змушує його нагріватися за рахунок збудження електроструму. Струм з електромережі за допомогою инвертера перетворюється в високочастотний і передається на котушку, яка генерує змінне магнітне поле. Труба з рідиною грає роль серцевини. Порушуваний у ньому під дією магнітного поля електрострум змушує його нагріватися і збільшувати температуру води.
Принцип роботи
В накопичувальному нагрівачі вода спочатку надходить у резервуар, де поступово нагрівається до потрібної температури. Причому згідно фізичним законам більш теплі шари поступово переміщаються в верхню частину бака, а холодні опускаються вниз.
Газові водонагрівачі мають відкриті і закриті камери згоряння для виведення продуктів відпрацювання енергоносія. Може використовуватися або коаксіальний димохід рукав з металу.
Електричні колонки можуть розрізнятися за типом Тенів: трубчастий або сухий. Найпоширеніший трубчастий. Це металева трубка, всередині якої розміщений провідник, що володіє високим електричним опором. Трубка нагрівається за рахунок провідника і віддає тепло воді. Діелектриком в цьому випадку виступає пісок, заповнює простір між провідником і стінками трубки.
Тени сприяють утворенню накипу, що знижує ефективність роботи нагрівача.
Так званий сухий ТЕН – це не трубка, а особлива колба, всередині якої спеціальне масло або кварцовий пісок. Його ще називають керамічним. На стінках колби утворюється набагато менше накипу і такий варіант визнаний більш электробезопасным.

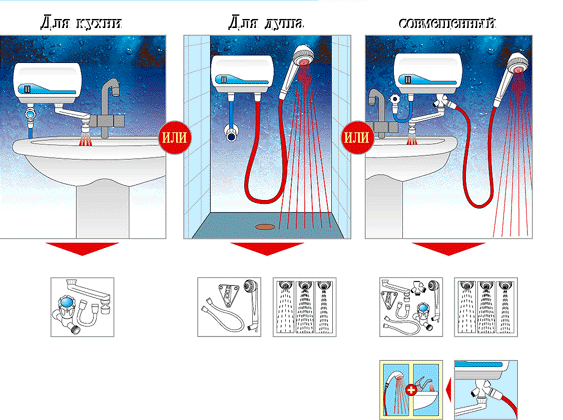

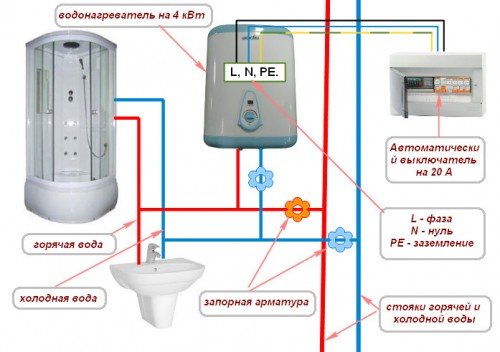

Схема підключення
Правила вибору
Вирішуючи, який водонагрівач краще проточний або накопичувальний, визначитеся зі своїми очікуваннями.
Які конкретно функції будуть покладені на обладнання по забезпеченню гарячої води:
- у вас є гаряче водопостачання, але на періоди профілактичних робіт ви хочете мати додаткове джерело гарячої води;
- вас цікавлять водонагрівачі, щоб просто закип’ятити воду для дрібних потреб;
- або ж система гарячого водопостачання відсутнє, і вам потрібна електрична або газова колонка у ванній кімнаті в якості основної системи водонагріву.
Визначившись з конкретною метою покупки, переходьте до наступного кроку. Обчисліть передбачуваний добовий витрата води. Спиратися в обчисленнях можна на наступні величини:
- відвідування душа – 20 літрів на 1 людину;
- витрати на приготування їжі, миття посуду та інші господарські потреби – 12 літрів.
У середньому російська сім’я складається з чотирьох осіб. На підставі цього робимо розрахунок добової потреби в гарячій воді: 4 ( кількість членів сім’ї)*20 (витрати гарячої води при відвідуванні душа на 1 особу)+12 (добовий витрата води на господарські потреби)=92 літри.
У нашому прикладі оптимальним вибором стануть водонагрівач з баком 100 літрів. Менший об’єм брати не рекомендується, так як завжди буде ризик, що кому-то води не вистачить і буде необхідність нагрівати повторно. Якщо планується використання водонагрівача для великого будинку або не побутове застосування, в обов’язковому порядку отримаєте консультацію фахівців.
Крім ціни, потрібно об’єктивно оцінити можливість підключення водонагрівача до потрібного джерела енергозабезпечення. Перевірено: чим більше обсяг бака водонагрівача, тим більше експлуатаційний термін. Вибирайте модель з урахуванням технічних вимог до монтажу та експлуатації. При купівлі важлива репутація виробника і тривалість гарантії.
При виборі нагрівача для води не можна необґрунтовано економити. Неякісна або невідповідна реальним потребам модель в майбутньому принесе багато проблем, реагуючи на перепади тиску в трубопроводі або перевантажуючи електромережу. Проточний водонагрівач гарний у житло з великою витратою води, а от намагатися економити, використовуючи газовий накопичувальний тип не найкраща ідея. Це буде великий агрегат із залежністю від тиску води, який варто вибирати виключно при відсутності інших альтернатив. Проточні індукційні нагрівачі вважаються найбільш ефективними, але їх купівлю можна вважати масштабної інвестицією в майбутнє економію електроенергії на гарячій воді.
Відео про проточному водонагрівачі
На відео показано пристрій і принцип роботи проточного електричного водонагрівача.
