Щоб замінити своїми руками прийшли в непридатність батареї, потрібно тільки час і бажання. Для забезпечення необхідного теплового комфорту радіатори потрібно правильно встановити. Якщо подібний монтаж належить виконати вперше, то щоб не довелося при запитке системи опалення гарячою водою додатково ремонтувати квартиру сусідів, слід ознайомитися з технічними тонкощами процесу.
Зміст
Порядок дій
Для виконання монтажу потрібно виконати наступні дії:
- вибрати й купити радіатори, розрахувати кількість секцій;
- докупити видаткову арматуру, так як батареї продаються без неї: заглушки, прокладки, труби, «американки», поліпропіленовий кран, кінцевик, клоччя і термопасту;
- якщо заміна радіаторів проводиться в розпал опалювального сезону необхідно звернутися до ЖРЕД для відключення стояка;
- збираємо необхідний інвентар: рівень, паяльник для труб, перфоратор з побідитовим свердлом, болгарку з диском по металу, рулетку і олівець, газовий і розвідний ключ.
Готуючись до установки, відразу зберіть всі необхідні інструменти і матеріали
Технологія проведення робіт така:
- демонтаж старих батарей;
- розмітка кронштейнів і радіаторів;
- вибір типу приєднання;
- збір радіатора;
- установка;
- пробне випробування.
Види опалювальних систем
У нашій країні центральна система опалення за способом пристрою і підключення радіаторів ділиться на два види.

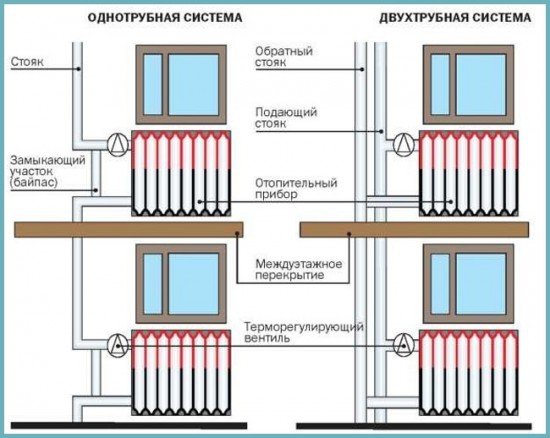

Схема: види опалювальних систем
Варіанти розводки
Існує кілька схем підключення радіатора до центральної системи опалення.
- бокове підключення в односторонньому порядку на ділі є найбільш затребуваним. Суть його полягає в тому, що приєднання підвідної труби здійснюється до верхнього патрубка, а відвідного – до нижнього. Це забезпечує максимальну тепловіддачу. При підключенні навпаки потужність опалювальної батареї знизиться. У багатосекційного радіатора при такому приєднанні останні секції можуть погано прогріватися, в цьому випадку допоможе установка подовжувача протоку теплоносія;

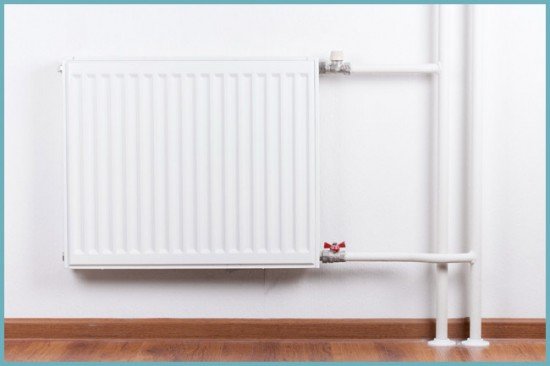

Бокове підключення радіатора
- нижнє підключення застосовують при прихованій системі опалення під підлогу, плінтус або в стіну за батареєю. У цьому випадку купуються радіатори з нижнім підключенням, вони трохи дорожче інших модифікацій. Перевага такої схеми полягає в естетиці – патрубки не видно;
- при великій кількості секцій з’єднання патрубків проводиться по діагоналі. Така обв’язка дозволяє батареї прогріватися рівномірно;
- послідовна обв’язка зажадає повного відключення опалення в разі поломки. Рух теплоносія забезпечується тиском. Зайве повітря видаляють краном Маєвського, він обов’язково монтується на батарею.
Рада. По закінченні монтажу перевіряють герметичність з’єднань обпресуванням. Для цього краще вдатися до викликом спеціаліста, у якого є відповідне обладнання.
Тонкощі ефективної установки радіатора
Незалежно від металу, з якого виготовлений радіатор, існують певні правила монтажу і допустимі значення віддалей.
Перед установкою обов’язково нанесіть розмітку
Пам’ятайте, що не можна встановлювати радіатори впритул, дотримуйтесь необхідні зазори
Рада. Зверніть увагу, що радіатори з нижнім підключенням можуть мати ліве або праве підключення, це типово для опалювального приладу з однією панеллю. Двухпанельные зазвичай є універсальними. Перевернувши радіатор можна поміняти сторону підключення.
Монтаж
Батареї всіх видів встановлюються за одним сценарієм. Проводячи монтажні роботи, дотримуйтеся точність і акуратність.
- Якщо працювати доведеться взимку, то слід звернутися до ЖРЕД, щоб перекрили стояк на кілька годин. У зимовий час зазвичай не дозволяють проводити монтажні роботи, однак якщо сталася поломка, підуть назустріч.

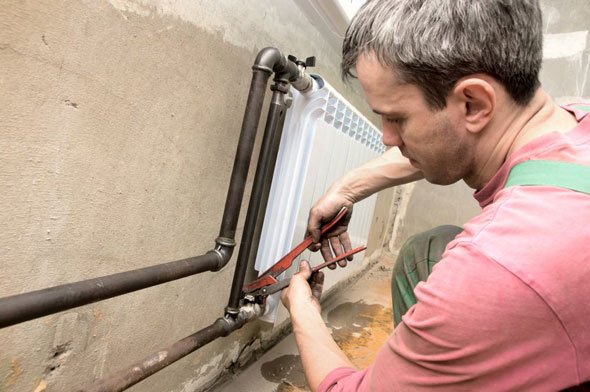

- Після відключення стояка і зливу води із системи можна почати демонтаж старого опалювального обладнання.

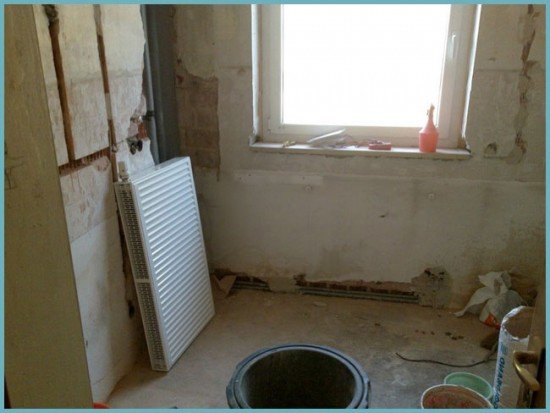

Демонтаж старих радіаторів

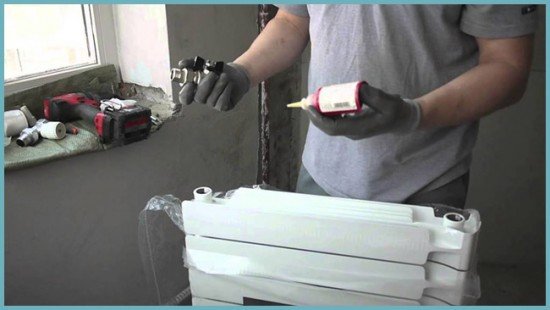

- Тепер збираємо радіатор. Вворачиваем радіаторні пробки, прокладки і заглушки, замикаюче і теплорегулюючі арматуру. Пробки та заглушки можуть мати праву або ліву різьбу, звертайте на це увагу. Місця з’єднань не можна зачищати абразивом, інакше можливі протечки. Користуємося клоччям і спеціальної термопастою.

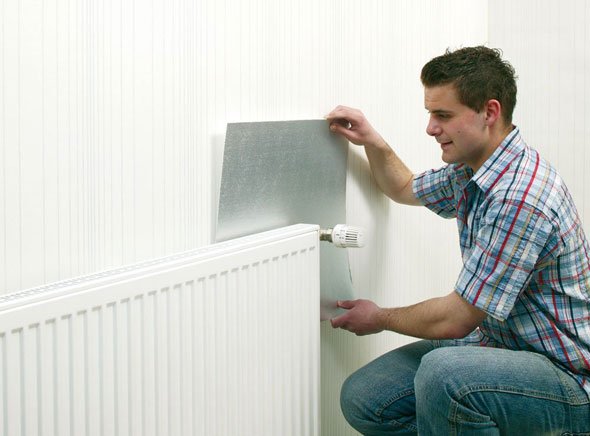

- Батарея готова до встановлення. Відкладіть рулеткою 10 см від підвіконня і за рівнем проведіть горизонтальну мітку. Це буде верх радіатора. Орієнтуючись на цю лінію, встановлюємо опори. Кількість кронштейнів розраховують так, щоб на 1 м2 радіатора припадав 1 кріплення. Для радіатора з 6 секцій встановлюють 2 тримача вгорі, одна внизу. Якщо в проекті передбачений тепловідбивний екран, встановлюють його, а потім вже кронштейни.

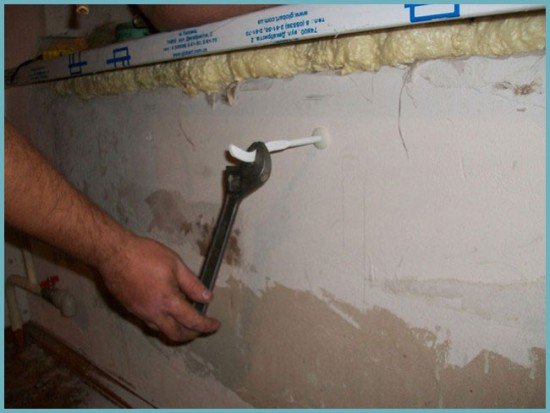

Установка власників

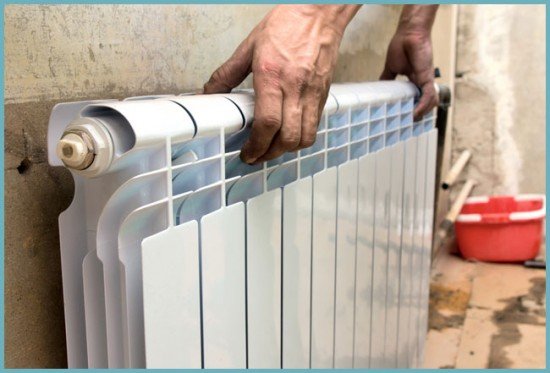

- Приміряємо радіатор, перевіряємо по рівню горизонталь. Якщо скоби встановлені правильно, батарея щільно сяде на них без зрушень.

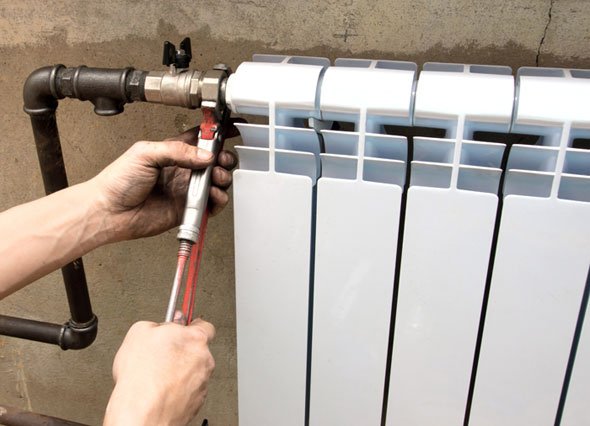

- З’єднуємо радіатор з фітингами. Встановлюємо кран Маєвського, термостатичний клапан та запірну арматуру. В однотрубній схемою підключення потрібно байпас – це перемичка між фітингами, щоб у разі аварійної ситуації перекрити подачу теплоносія на радіатор, при цьому не залишивши сусідів без тепла.

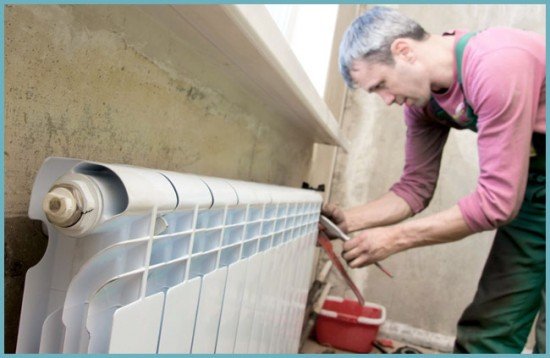

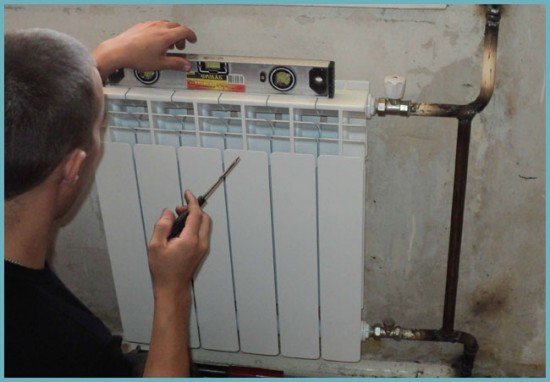

В процесі встановлення контролюйте горизонтальність розміщення
- Запустіть систему, відкривши кран загального стояка. Стравите повітря краном Маєвського. Потім відкрийте подачу на підводки. Перевірте герметичність. Якщо установка проводиться влітку, то перекрийте крани на підводках до контрольного запуску системи восени.
Рада. З’єднання за правилами варто затягувати спеціальним ключем з певним динамометричним моментом. Недостатнє або надмірне затягування з’єднання призводить до розгерметизації або зриву різьби, а гарячий гейзер під тиском – справа серйозна. Динамометричний момент завжди вказують в інструкції.
Приступати до самостійного монтажу можна лише після детального вивчення технології і правильного підбору радіаторів до системи. Якщо виникли сумніви в своїх силах, зверніться за консультацією до фахівців або повністю доручіть їм відповідальну роботу підвищеної небезпеки.
