Велика частина житлових багатоквартирних і приватних будинків оснащена водяній опалювальною системою. Щоб вона функціонувала без збоїв, необхідно ретельно продумати схему її розташування і експлуатації. Відомо, що нагріваючись, вода має властивість розширюватися і, щоб запобігти перевантаження системи, що використовується розширювальний бак. Ми розповімо про те, як змайструвати своїми руками якісний стабілізатор тиску – розширювальний бак відкритого/закритого типу. Пропонуємо також ознайомитися з представленою в матеріалі фотоподборкой.
Зміст
Розширювальні баки в різних системах опалення
У будь-якому приміщенні, будь воно адміністративних або житлових, система опалення може бути представлена одним з наступних варіантів: централізована, автономна відкритого/закритого типу.
Розглянемо детальніше особливості конструкції розширювального бачка для найбільш поширених систем, а також виконувані їм функції.
Централізована система. Розширювальний бак – герметична ємність, нагорі якої розташований вентиль, призначений для випуску зайвого повітря.
Увагу. Кран Маєвського не слід використовувати силу маленького діаметра прохідного, який може призвести до надмірно довгому стравливанию повітря з опалювальної системи.
Бак монтується в найвищій точці верхнього розливу опалювальної системи. Під час її експлуатації повітря прагне саме туди, витісняється джерелом тепла, що рухаються вниз. Запуск системи здійснюється в підвалі шляхом відкриття засувки контурів і стравлювання повітря з бака.
Автономна система відкритого типу. У даній системі все влаштовано досить просто. Розширювальний бак – негерметична конструкція закривається кришкою, щоб всередину не потрапила пил і т. д. Рух теплоносія по відкритій системі опалення можливо завдяки конвекції. При цьому джерело тепла вступає в контакт з повітрям безпосередньо в розширювальному бачку, який, у свою чергу, виконує 2 функції: компенсує розширення теплоносія і одночасно є найвищою точкою контуру, в яку надходить стравленный повітря.

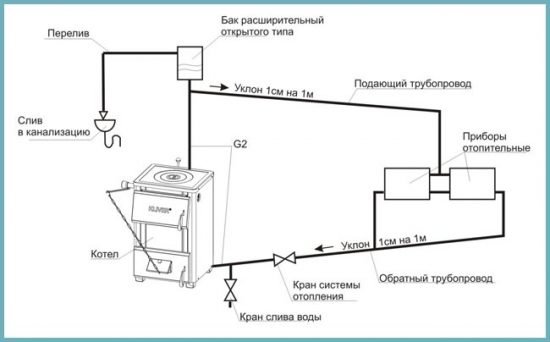

Автономна система відкритого типу
Автономна система закритого типу. У такій системі бачок представлений ємністю, розділеної на дві частини спеціальної гумовою мембраною. В одній частині бака знаходиться повітря. В іншій – рідину з системи. Така конструкція запобігає накопичення в системі опалення повітря, збагаченого киснем), що руйнує труби та радіатори.
Теплоносій циркулює по опалювальній системі під дією циркуляційного насоса. Контур опалення в даному випадку не має ніякого контакту з навколишнім середовищем, а бак – всього лише ємність з резервним об’ємом, завдяки якому теплоносій в стані розширюватися в процесі експлуатації опалювальної системи.

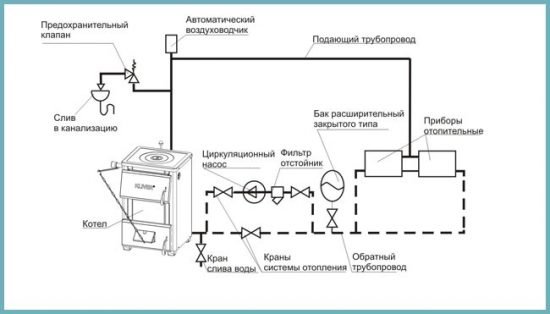

Автономна система закритого типу
Виготовлення розширювального бака своїми руками
Розширювальний бак цілком реально виготовити своїми руками. Для цього потрібно лише набір певних інструментів і матеріалів, старанність і уважність.
Список необхідних матеріалів та інструментів
Для створення розширювального бака необхідні такі інструменти та робочі матеріали:
- зварювальний апарат;
- слюсарні інструменти;
- електроди;
- олійна фарба;
- метал для створення ємності бака;
- латунна пробка;
- маска для зварювання;
- гумові прокладки;
- труби перерізом 200-300 мм
Процес створення конструкції
Насамперед варто обумовити один момент. В домашніх умовах доцільно займатися виготовленням розширювального бака лише для опалювальної системи відкритого типу. Це пов’язано, в першу чергу, з тим, що для бака з мембраною тільки вибір оптимально підходить мембрани і врізка ніпеля заберуть багато сил, часу і коштів.
Отже, для створення конструкції нам потрібно листовий метал і обрізки труб. Потім варимо звичайну прямокутну/квадратну коробку.
Рада. Багато фахівців радять використовувати в якості робочого матеріалу для розширювального бака під опалення нержавіючу сталь. Це слушну пораду, але тільки в тому випадку, коли вся опалювальна система (труби) представлена нержавійкою або полімерами. В інших випадках цілком підійде звичайна «чорна» сталь товщиною не менше 3 мм
Для початку необхідно визначитися з об’ємом майбутнього розширювального бачка. Стандартний показник – 10 % від загальної кількості теплоносія в опалювальній системі.
Приступаємо до роботи. За допомогою болгарки робимо п’ять сталевих заготовок для майбутньої ємності. Потім приварюють їх вертикально один до одного суцільним швом. Після залишається лише вирізати в днище бака отвір і чорнова конструкція готова.
Рада. Для виготовлення бака також чудово підійде ємність з-під лаку/фарби або ж паливний бак вантажівки (бак від легковика не розглядайте, оскільки він зазвичай має дуже малу товщину.
Приступаємо до очищення внутрішньої поверхні від залишків горючої суміші: для цих цілей підійде гаряча вода і щітка. Після завершення очищення залишаємо ємність просохнути. Заготовляємо кришку для бака і кріпимо її болтами або робимо люк.
Після завершення робіт з кришкою, робимо сталеву заготовку для штуцера і вварюємо його в бак. Обов’язково використовуємо латунну пробку (не забувайте прокласти її гумовою прокладкою товщиною близько 0,5 см). Штуцерную різьблення обов’язково змащуємо шаром жиру або масла, щоб полегшити подальший процес його відкручування.
Створення бака
Готовий бак покриваємо олійною фарбою зі всіх сторін (всередині по можливості).
Оскільки розширювальний бак буде розташований на горищі будинку, то він повинен бути як слід утеплений для запобігання можливості замерзання рідини всередині нього.
Корисні поради від професіоналів
Наостанок пропонуємо вам ознайомитися із слушними порадами, які, можливо, попередять виникнення певних помилок у робочому процесі:
Ми ознайомили вас із загальною інформацією про розширювальних баках в опалювальній системі, а також надали інструкцію по виготовленню ефективної конструкції своїми руками. Бажаємо вам удачі!
