При створенні домашньої системи водопостачання особлива увага завжди приділяється одному з найбільш важливих вузлів – оголовку на свердловину. Його можна придбати або в готовому вигляді, або спорудити своїми руками. У другому випадку слід бути гранично акуратним і уважним, оскільки від результату роботи буде цілком залежати функціональність водопровідної системи. Нижче дана покрокова інструкція по створенню і монтажу свердловинного оголовка (відеоінструкція і креслення конструкції додаються).
Зміст
Свердловинні оголовки: їх види та функції
Свердловинний оголовок — це свого роду кришка, яка слугує перекриттям обсадної труби. До оголовку прикріплюється трос, на якому буде висіти водний насос. Через оголовок зазвичай пропускається електрокабель і трубопровід.

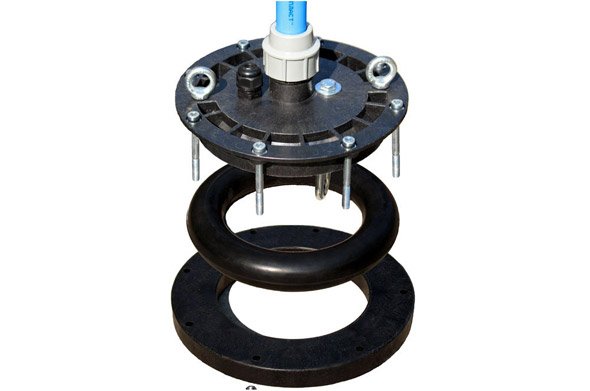

Оголовок класичної конструкції складається з: захисної кришки, карабіна і гумового кільця, а також пристосування для кріплення, фланця (виконаний з пластика/металу).
Багато хто помилково вважають, що оголовок є не таким вже й важливим елементом водопровідної системи, а замість нього цілком підійде звичайна плівка, на яку можна поставити в якості вантажу будь-яку непотрібну в господарстві ємність. На ділі це думка абсолютно неправильно, адже в разі підйому ґрунтових вод плівка не зможе стати перешкодою на їх шляху. Як результат – пошкодження системи водопостачання, заповненої брудом, сміттям і пр.
Щоб зрозуміти, у чому полягає важливість оголовка, необхідно знати, які функції виконує цей елемент водопровідної системи:
- герметична ізоляція гирла дачної свердловини від розталого снігу у весняний період;
- захист водопровідної системи від потрапляння сторонніх предметів і ґрунтових вод, що піднімаються на поверхню землі;
- захист від потенційно можливої крадіжки обладнання або окремих комплектуючих водопровідної системи з колодязя;

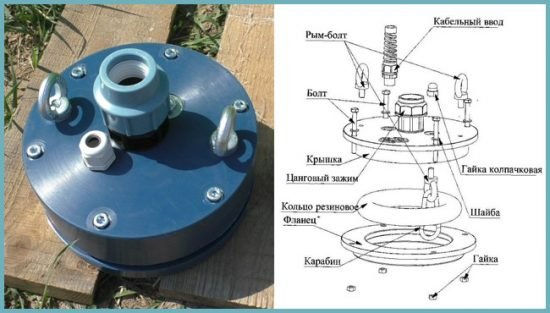

Схема оголовка
- запобігання промерзання колодязної частини установки в холодний період року;
- захист питної водопровідної води від бруду і інших забруднювачів;
- підвищення надійності кріплення насоса;
- спрощення експлуатації водопровідної системи.
Свердловинні оголовки не мають принципових відмінностей у своїй конструкції, вони лише можуть бути виготовлені з різних матеріалів: сталі, чавуну, алюмінію або пластику. Конструкції, виготовлені з металу, користуються більшою популярністю, ніж пластикові, оскільки мають значний термін служби. Пластикові ж частіше застосовуються при створенні малозаглубленных свердловин. В якості єдиного переваги пластикового оголовка можна назвати лише його невисоку ціну.
Виготовлення своїми руками
Оголовок для дачної свердловини не так вже й складно спорудити самостійно, оскільки при монтажі не виникне необхідності в проведенні зварювальних робіт. Отже, для роботи вам будуть потрібні наступні елементи:
- металевий лист (товщина не менше 8 мм);
- карабін;
- гумове кільце;
- болти (не менше 6 шт.);
- цанговий затискач;
- електродриль;
- рим-болти.
Рада. Дуже часто придбання готової конструкції свердловинного оголовка обходиться дешевше і істотно спрощує весь процес роботи. Тому рішення про виготовлення оголовка своїми руками слід приймати лише в екстреному випадку.
Приступаємо до виготовлення оголовка. Спочатку займемося прикріпленням фланця до обсадної трубі. Врахуйте, що діаметр фланця має на пару міліметрів перевищувати діаметр обсадної труби. Оптимальний спосіб кріплення фланця – зварювання. Потім робимо в прикріпленому в трубі фланці кілька отворів для болтів (бажано використовувати не менше 5-6 – це забезпечить надійність кріплення).
Рада. При установці фланця на трубу зварювальним способом слід враховувати той факт, що при стягуванні болтів повинно відбуватися стискання гумового кільця. Саме це допоможе забезпечити достатню герметичність конструкції.

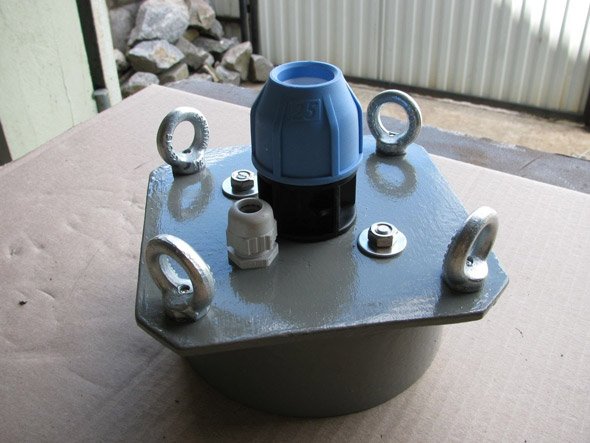

Робимо кришку з листового металу, в якій створюємо отвори для цангового патрона і кабелю живлення. Використовуємо зварювальний апарат — кріпимо рим-болти на кришці. Два з них розташовуйте зверху для зручності знімання кришки, а один – знизу (до нього буде кріпитися насосний трос).

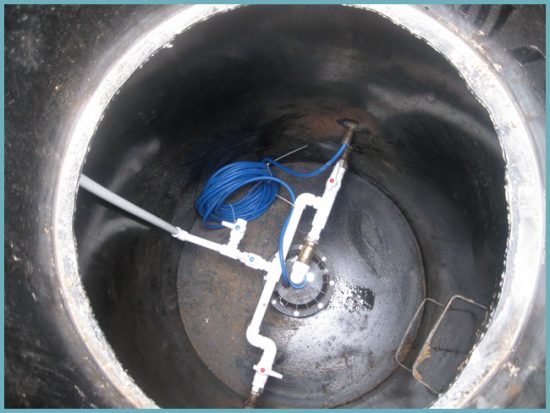

Монтаж оголовка
Останній і найважливіший крок – герметизація системи. У цьому вам допоможе спеціальна прокладка, яку виготовляють з пароніту/гуми. Діаметр цього кільця повинен бути близько 0,5-1 см, що забезпечить надійну герметизацію.
Увага! Врахуйте, що саморобна конструкція оголовка більше «вразлива» порівняно з купленої через наявність на першій зварювальних швів (які на заводських конструкціях відсутні).
Технологія монтажу
Приступаємо до монтажу зібраної конструкції:

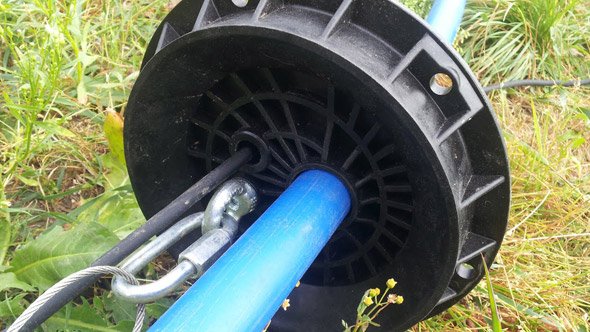

Окремо слід згадати про тросі. До його вибору слід підходити з особливою ретельністю: не варто вибирати звичайний трос, оскільки він з часом прогниет. Краще віддати перевагу тросу, зробленому з нержавіючої сталі. Також слід подбати про покупку спеціальних затискачів для монтування троса.
Як ви могли переконатися, процес створення оголовка для свердловини та його монтаж у водопровідну систему не відрізняються складністю. Єдиний нюанс, який необхідно враховувати – герметизацію оголовка, оскільки від цього буде більшою мірою залежати позитивний результат роботи. Удачі!
Оголовок для свердловини своїми руками: відео
Оголовок для свердловини: фото
