Створення джерела безперебійної подачі чистої питної води – важливе завдання для тих, хто живе в приватному будинку. Для цього необхідно пробурити свердловину, через яку буде надходити дорогоцінна рідина. З цією метою багато запрошують команду професійних бурильників. А адже можна створити необхідну бурову установку своїми руками. Далі мова піде про створення гідробур в домашніх умовах.
Зміст
Основні види бурових установок
Бурові установки відрізняються по своїй конструкції вибору різних методів створення свердловини. Наприклад, ударний бур руйнує ґрунт за допомогою спеціального вантажу, прив’язаного до пірамідальної опорній рамі. А ось обертовий бур являє собою значно більш складну конструкцію, але поглиблення необхідного розміру в ґрунті з його допомогою зробити набагато простіше. За типом конструкції можна розділити на кілька категорій:
- Ударно-канатні установки. Конструкція представлена рамою з підставою пірамідальної форми, до якої надійно кріпиться трос зі снарядом (желонка). Принцип дії подібної установки до банального проста: вантаж опускається і піднімається таку кількість разів, яка буде потрібно для створення в ґрунті отвори необхідної глибини.

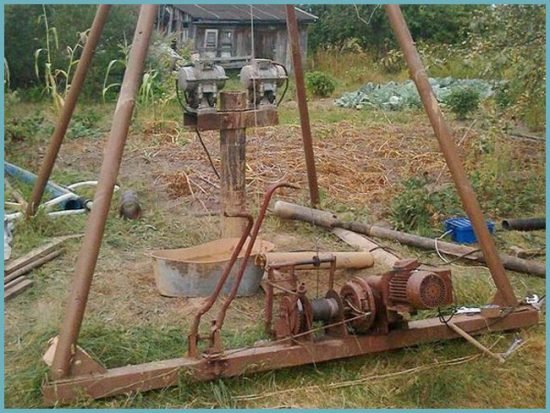

Бурова установка
- Шнекові установки. Буріння здійснюється за допомогою шнека, проривається землю за принципом обертання. При цьому поглиблення, прорытое в процесі буріння, не промивається.
Увага! Майте на увазі, що бурові установки подібного типу являють собою конструкцію дуже складну для того, щоб її можна було створити своїми руками: більшу частину її функціональних елементів практично неможливо створити при відсутності відповідних навичок та інструментів.
- Ротори. Роторні конструкції працюють за принципом гідравліки.
- Ручні конструкції роторного типу. Ці установки вважаються найбільш простими більшою мірою з тієї причини, що в своїй конструкції не мають двигуна. Відповідно, процес створення в ґрунті свердловини здійснюється вручну, що вимагає чималих фізичних витрат. Саме тому подібні ручні конструкції дуже рідко застосовуються.
Переваги саморобної установки
Безсумнівно, бурова установка для створення свердловини на воду володіє рядом деяких переваг. До них можна віднести:
Саморобна бурова установка ударного типу
Особливості виготовлення різних малогабаритних бурових своїми руками (призначення ветрлюга)
У цілому, технологія складання різних бурових установок практично однакова (і про це мова піде трохи далі), але робочий інструмент у конструкцій різного типу кардинально відрізняється. Тому для початку варто розглянути технологію виготовлення головного механізму (бура) у різних конструкцій і тільки після цього приступати безпосередньо до створення основної рами і прикріплюються до неї робочих елементів.
Отже, розглянемо детально найбільш часто використовувані бурильні установки (встановлення з «склянкою» і установку шнекову).

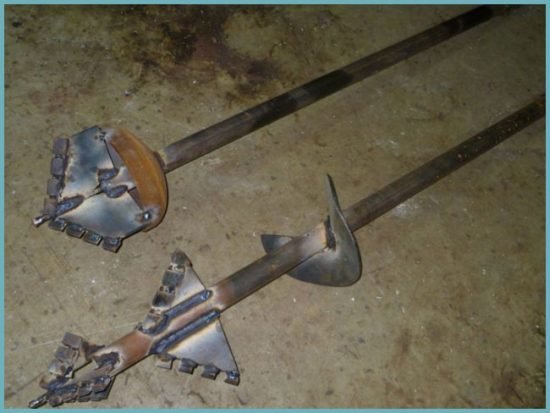

Саморобні бури
Бурильна установка з «патроном» в якості основного робочого механізму використовує так званий «патрон» («стакан»). Якщо ви хочете зробити його самостійно, то вам знадобиться лише відрізок труби діаметром близько 1 м. При створенні відповідної рами-підстави для подібної бурильної установки габарити «патрона» враховуються в обов’язковому порядку. Сам «патрон» повинен мати не тільки значні габарити, скільки чималу вагу для ефективного буріння ґрунту.
Рада. На нижній частині труби можна зробити загострення у вигляді трикутників. Завдяки такого хитрування ви підвищите швидкість риття отвори в грунті і якість розпушування.
Якщо ви не хочете надавати краях «патрона» трикутну форму, подбайте про те, щоб вони були гострі (при необхідності нагострив їх).
«Стакан» будемо кріпити за допомогою троса, тому необхідно зробити кілька отворів на вантаж (у верхній частині). Кріпимо трос і потім чіпляємо його до заздалегідь заготовленої рамі. Врахуйте, що довжина троса повинна бути така, щоб «патрон» міг падати вниз та підніматися вгору абсолютно вільно.

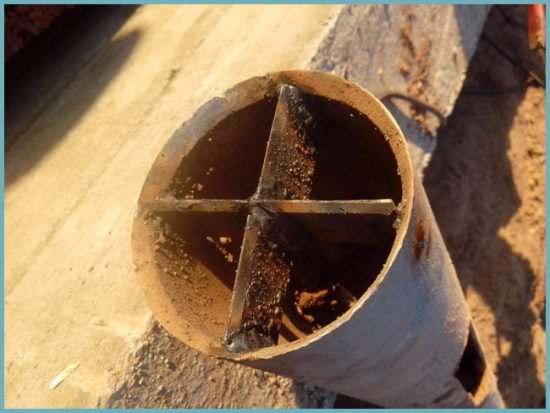

Ударний стакан
Установка шнекова в якості діючого робочого механізму використовує бур. Для його виготовлення також цілком підійде звичайна металева труба. На верхній частині труби зробіть гвинтову різьбу, а на нижній – бур шнекового типу (найбільш зручна довжина бура – близько 2 м).
Рада. 2-3 витка на бурі буде цілком достатньо для створення водної свердловини середньої глибини.
До кінців бура необхідно прикріпити пару ножів за допомогою зварювального апарату: вони повинні бути розташовані таким чином, щоб під час процесу буріння вони занурювалися в грунт під деяким кутом.
Щоб конструкція була зручна в роботі, приварите до трійника частину металевої труби (близько 1,5-2 м завдовжки). Сам трійник необхідно оснастити всередині гвинтовим різьбленням.
Окремо слід сказати про вертлюге, який використовується в бурових установках в якості компенсатора протидії рухомої частини установки (бура) і нерухомої частини, що подає воду. Пристрій цієї деталі досить просте: пара фланців, перегородки з ущільнювальними гумовими кільцями, безпосередньо корпус виконаний з шматка металевої труби) і металевий пруток.
Слід зазначити, що самостійно виготовити цю деталь можна лише при наявності токарного досвіду і вміння робити технічні креслення.
Технологія складання МГБУ (малогабаритної бурової установки)
Отже, робочий механізм бурової установки підготовлений, тепер можна приступати безпосередньо до складання всієї конструкції. Врахуйте, що вам знадобляться деякі інструменти для роботи: дриль, болгарка, зварювальний апарат, а також оцинкована труба, зганяння і хрест сантехнічний. Розглянемо процес складання конструкції покроково:
- Готуємо відрізки труби для створення основи бурильної установки. Їх потрібно буде кріпити до зганяння і хрест. На кінцях відрізків труб наріжте різьбу вглиб на пару сантиметрів.

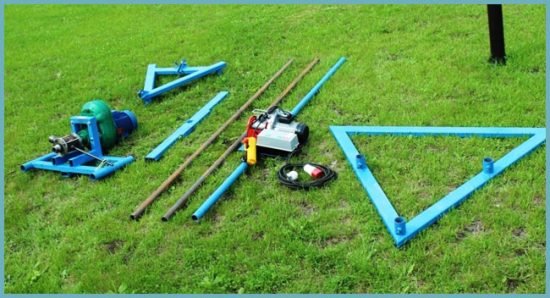

Деталі бурової установки
- До торців металевих смужок приварите попередньо загострені пластини з металу (подібна установка дозволить здійснювати безперервну подачу води).
- Щоб в установку здійснювалась подача води, до одного з відрізків хреста під’єднайте насосний шланг.
- Під’єднуємо підготовлені деталі до різьбовим з’єднанням. До нижньої частини основної труби приварюють металевий відрізок з наконечником.
- Приступаємо до збору основи установки з квадратного профілю. Металеві опори з’єднуємо з основною стійкою допомогою зварювання.
- До профілю кріпимо двигун і платформу. Сам профіль повинен бути прикріплений до основної стійки таким чином, щоб він вільно переміщався по ній.
Рада. Вибираючи підходящий електродвигун, особливу увагу зверніть на показник потужності пристрою: для комфортної та ефективної роботи буде достатньо 0,5 кінської сили.
- Потужність двигуна буде регулюватися за допомогою редуктора, на валу якого потрібно прикріпити фланець. До нього кріпимо ще один, а між фланцями прокладаємо гумову шайбу.
- Залишилося здійснити останній крок – перевірити подачу води. Вона повинна відбуватися безперебійно.
На цьому ми закінчуємо розгляд технології створення в домашніх умовах бурової установки для подачі води. Бажаємо удачі!
