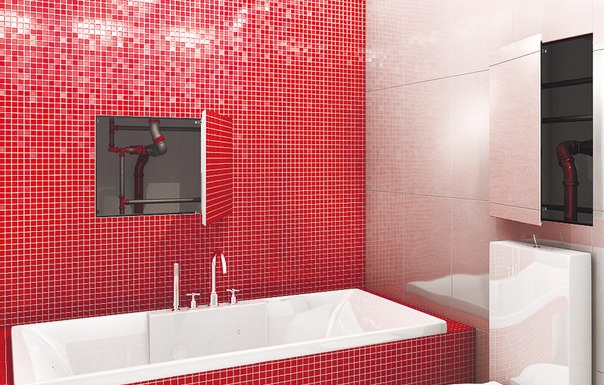

Ванні кімнати є приміщеннями, насиченими різними комунікаціями (водопровід, електрика, каналізація, вентиляція) і приладами (лічильниками). Для їх ремонту необхідний безперешкодний доступ, який можуть забезпечити спеціальні люки для ванної кімнати під плитку, а їх розміри підбираються відповідно габаритів прихованої ніші, а матеріал – за бажанням господаря. Крім того, ревізійні отвори згодяться для зберігання косметичних засобів, пристроїв для прибирання, миття сантехніки. Щоб визначитися у виборі, необхідно розібратися в існуючих видах люків, оскільки вони виконують конкретні цілі і мають різні розміри під кожен об’єкт ванної кімнати і туалету.
Конструктивні елементи
Зміст
- 1 Конструктивні елементи
- 2 Види лючків за призначенням
- 3 Лючки в ванну за місцем установки
- 4 Переваги використання люків
- 5 Види люків по конструкції
- 6 Відрізняємо ревізійні вікна по матеріалу
- 7 Як розрахувати розмір
- 8 Як вибрати положення оглядового вікна і його бік відкривання
Тип люка передбачає його конструктивні особливості. Настінні варіанти складаються з наступних елементів:
- рама (пластикова, алюмінієва);
- замок;
- петлі;
- стулка.

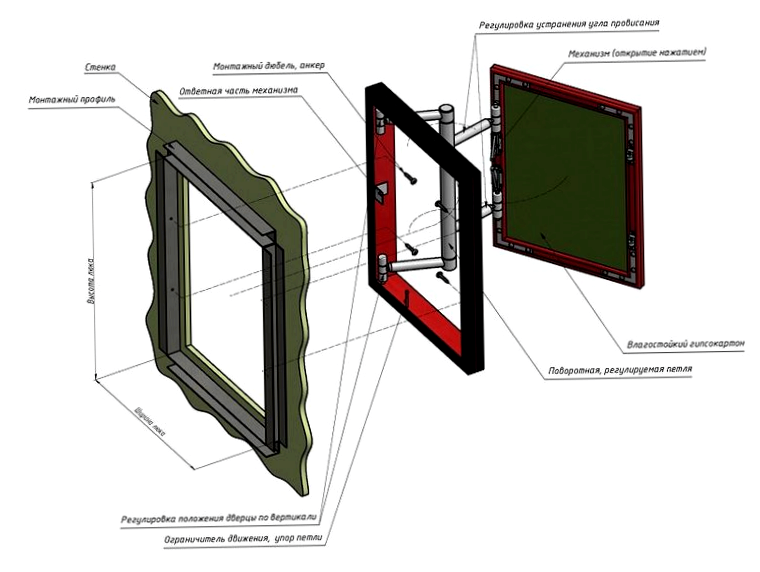

Елементи люка

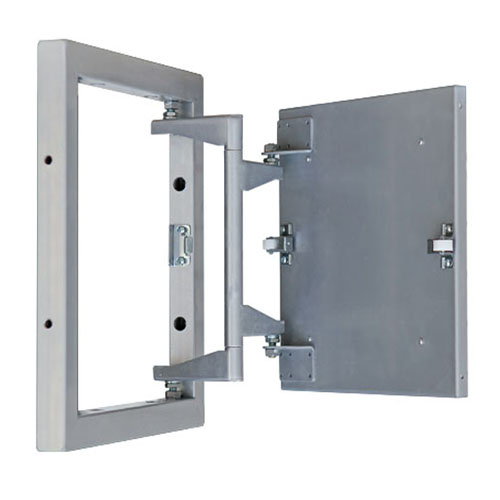

Схема гумового люка-шпильки
Сантехнічна прихована дверцята для санітарної кімнати виготовляється з вологостійкого матеріалу або обробляється спеціальними водонепроникними матеріалами, наприклад, гіпсокартон покривається вологозахисним емульсією.
Від петельного механізму залежить метод відкриття і закриття стулки. Найпростіший варіант – навісні петлі, складний – здвоєні, що мають додаткові вузли регулювання.

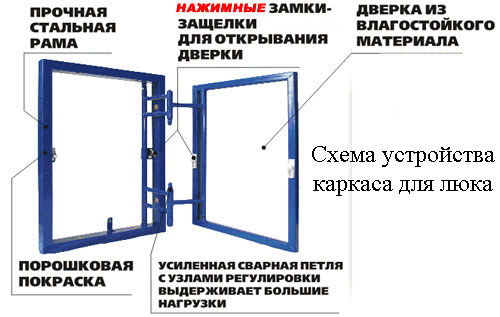

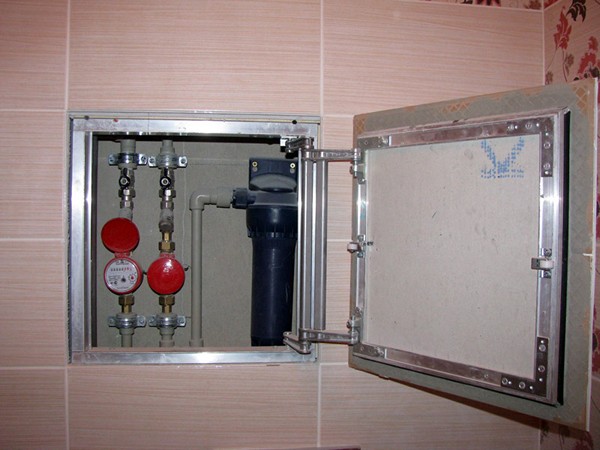

Схема пристрою каркаса люка
Ревізійні рамки монтуються двома способами (рідкі цвяхи, саморізами) в нішу або стіну. Замок може бути роликовим або натискним. В тому чи іншому випадку, він прихований.
Види лючків за призначенням
Ревізійні пристрої призначаються для усунення технічних проблем у різних комунікаціях, відповідно до цього їх поділяють на такі види:
- сантехнічні (пластикові, металеві) — призначені для приховування та обслуговування приладів та комунікацій;
- електротехнічні — забезпечують вільний доступ до проводки, розеток, освітлення. Також можуть мати прихований тип експлуатації;
- вентиляційні — призначені для обслуговування вентиляційної системи (фільтрів, труб). Мають перфоровану дверцята, через яку здійснюється рух повітря, а також вільний доступ для ремонту та обслуговування магістралі.
Лючки в ванну за місцем установки
В залежності від місця установки, колодязя для повноцінної експлуатації сантехнічних пристроїв, поділяються на наступні види:
- стельовий — найчастіше встановлюється в підвісній стелі з гіпсокартону або деревно-стружкової плити. При його виборі слід керуватися такими параметрами, як легкість (щоб двері не відкривалася мимовільно під своєю вагою) і міцність;
- настінний — ревізійні пристрої даного типу є найбільш поширеними в побуті. У широкому асортименті є пластикові, металеві, комбіновані. Розмір, колір і можливість обробки під стіну при виборі – не проблема;
- підлоговий — такі вікна облаштовують для обслуговування інженерних комунікацій, що розташовані нижче рівня підлоги, наприклад, льохи або підвалу. Їх розміри можуть досягати значних габаритів, щоб забезпечити вільний вхід і вихід господаря.
Ревізійний люк підлоговий

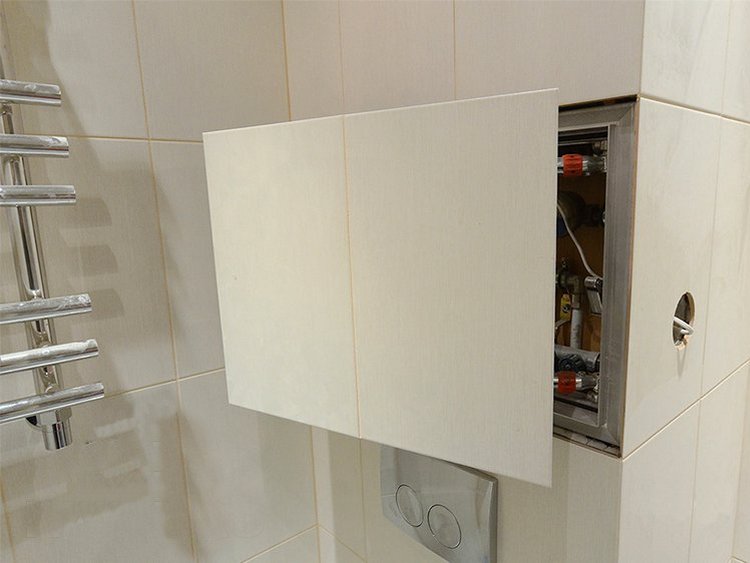

Настінні люки

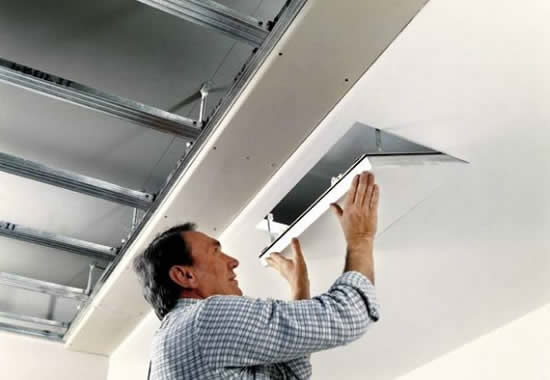

Стельовий люк
Переваги використання люків
Навіть самий простий по конструкції лючок володіє наступними перевагами:
- цілісність плитки — при правильній установці відсутня необхідність у коригуванні розмірів плитки. Фахівці раджу дотримуватися саме цієї технології під час обробки стін;
- розміри в широкому діапазоні (у випадку з прямокутною формою — від 0,20 до 1,5 м). Також можливий варіант індивідуального виготовлення, але у такому разі ціна зросте у кілька разів;
- можливість використання плитки більшої за розмірами, ніж сама стулка;
- єдність дизайну — дверцята підлягає різним видам обробки (навіть важкими матеріалами), що робить її непомітною у ванній кімнаті;
- простота монтажу — необов’язково володіти певними навичками, щоб здійснити самостійну установку.
Види люків по конструкції
При виборі звертають увагу не тільки на призначення люка і варіант його встановлення, але і на конструктивні особливості. Відкриття і закриття дверцят здійснюється за допомогою різних механізмів і відповідно з цим вони поділяються на такі види:
- розпашні — зазвичай їх виготовляють з металу, щоб відкриття здійснювати гумовими або пластиковими присосками. Механізм передбачає висування стулки вперед, а після виробляється відкриття. Але у продажу можна зустріти вироби з пластику;
- під плитку — мають розпашній механізм (як у міжкімнатних дверей). Відрізняються зручністю установки, дешевизною, широким вибором встановлюється фурнітури (натискний замок, ручки);

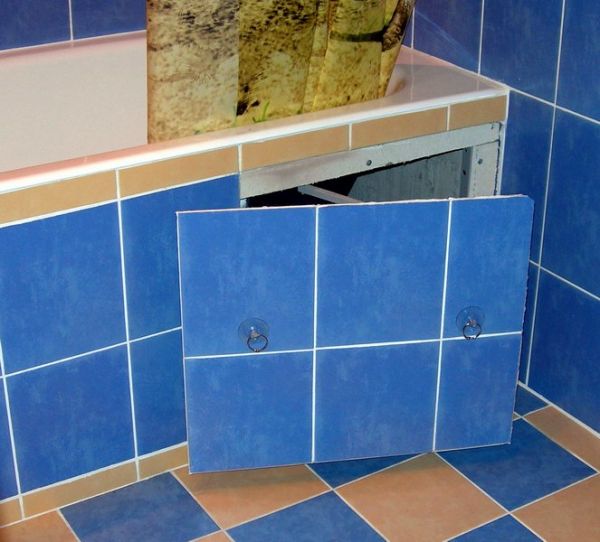

- зсувні — конструкція є більш складною у порівнянні з попередніми видами. Для відкриття і закриття використовуються присоски. Спочатку стулку висувають на себе, потім зрушують в будь-яку сторону. Даний конструктивний елемент необхідний, якщо обмежений доступ до комунікацій меблями або побутовими приладами. Щоб не шукати присоски по всій ванній кімнаті, можна використовувати натискний або роликовий механізм для швидкого відкривання дверцят;
- натискний — шляхом натискання пальцем на плитку пристрій дверцята даного виду люка приводитися в дію, висуваючи вперед і распахиваясь. Натискний механізм відмінно підходить для монтажу в ванну, яка відбувається не за допомогою плитки, а механічно нестійкими матеріалами, наприклад, панно з мозаїки;
- на магнітах — неодимный магніт часто застосовується при виготовленні підлогових та настінних оглядових вікнах. Основною його перевагою є витримка великої ваги. Непомітними, у порівнянні з натискною, їх робить хитра технологія конструкції: менший паз для люка, щоб стулка перебувала під облицюванням, наприклад, плиткою. Якщо вікно має великі габарити і вагу, то дверцята оснащується зручною ручкою. Маленькі кришки найчастіше роблять відкидними. У підлогових варіантах, магніт слугує додатковим елементом для доповнення тяжкості кришки. У настінному виконанні дверцята зсувається в бік.
Люк на магнітах
Натискний люк
Люк орний
Зсувний люк
Відрізняємо ревізійні вікна по матеріалу
Ревізійний колодязь для зручності використання та декорування ванни виготовляється з різних матеріалів. Найбільш популярними на будівельному ринку вважаються:
- пластикові — це самий бюджетний варіант в забезпеченні доступу до прихованих комунікацій та лічильниками. Дизайн стулок нічим не відрізняється один від одного (нейтральний білий пластик), а от розміри представлені в широкому діапазоні. Самий маленькі вікна – 10х10 см, найбільший – 80х50 див. Такі розміри цілком достатні, щоб здійснити огляд показань лічильника або відремонтувати який-небудь вузол, труби. Пластикові пристрої відрізняються простотою монтажу. Досить посадити на заздалегідь підготовлене місце рідкими цвяхами або вкрутити саморіз. Механізм відкриття – натискний – надавливается на нижній кут стулки, після чого відбувається розорювання;
- металеві — по конструкції дуже схожі на вироби з пластику, тільки виготовляється з металу. Параметри розмірів і метод установки також ідентичні пластикового виробу. Відмінною рисою є його експлуатаційні властивості – великий термін служби і привабливий зовнішній вигляд протягом довгого часу. Недоліком є їх ціна.

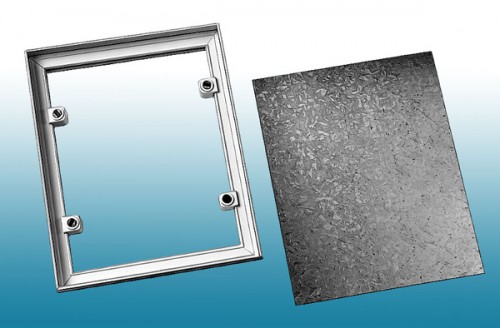

Металевий люк

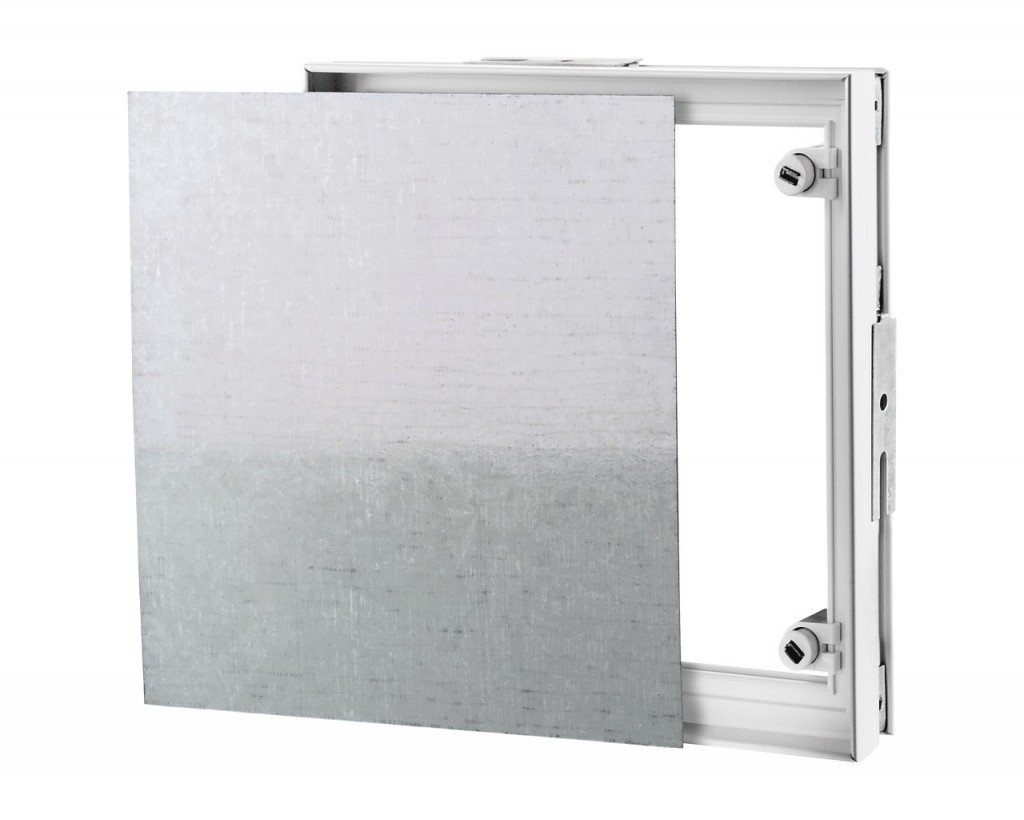

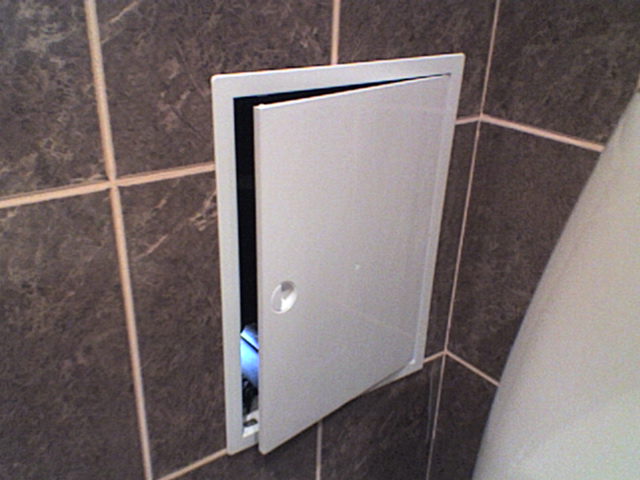

Пластиковий люк
Металеві оглядові вікна використовуються в основному як невидимка, оскільки мають більшу вагу, порівняно з пластиковими. Здійснюють обробку тим же матеріалом, що і стіна ванної, щоб конструктивний елемент не виділявся із загальної картини. Крім того, люк можна встановити не тільки для забезпечення доступу до комунікацій, але і для зберігання різних косметичних та миючих засобів для прибирання. Щоб встановити невидимий колодязь, необхідно попрацювати більше, ніж у випадку з видимим. Першим етапом є монтаж ревізійного елемента, другим – відбувається стіна.
Якщо кошти не дозволяють придбати люк або є інші причини (нестандартна форма, розмір), то можна виготовити його самостійно з підручних засобів, наприклад, з гіпсокартону або деревно-стружкової плити. Ці матеріали легко беруть на себе маскуючі покриття. Для збільшення експлуатації рекомендується виготовити рамку з металу.
Як розрахувати розмір
Правилами по яким можна прорахувати розміри:
- визначиться з місцем установки. Зазвичай це вузол розв’язки труб, лічильники, вентиляційні труби;
- заміряємо плитку (висота, ширина), якій будуть відбуватися стіни ванної кімнати;
- вираховуємо кількість плиток для того, щоб закрити колодязь;
- розраховуємо висоту і ширину стулки. Кількість порахованих плиток по горизонталі множимо на ширину однієї одиниці оздоблювального матеріалу. Так обчислюється ширина оглядового вікна. Такі розрахунки застосовуються для визначення висоти. А ось габарити оглядового вікна будуть трохи більше.
ширина х висота
Ширина х висота х глибина
Під час розрахунку враховується виступ плитки за межі кришки. Він повинен бути не менше 0,5 см з боку розташування петель і не більше 5 см з усіх інших сторін.
Визначаючись з розмірами люка потрібно прагнути до того, щоб на ньому вмістилося ціле число облицювального матеріалу. В іншому випадку приховати його присутність із загальної картинны не вдасться.
У продажу є оглядові вікна, конструкція яких має рухомий механізм, тобто під час установки надається можливість регулювання за розмірами. Якщо після монтажу з’являються надлишки конструктивних елементів, їх обрізають болгаркою. Розташування комунікацій може бути різним і в деяких випадках краще встановити кілька маленьких люків, які відмінно підійдуть під розмір однієї плитки.
Як вибрати положення оглядового вікна і його бік відкривання
Місце для оглядового колодязя визначають у відповідності з розташуванням інших предметів у ванній. Також слід передбачити установку з необхідним, зручним для користувача, кутом огляду. Фахівці рекомендують відкриття дверей зліва направо, а ось вертикальне розорювання припускає наявність великого простору. Слід уникати встановлення стулки впритул до підлоги, в іншому випадку, нижній край може наносити механічні пошкодження покриття. Кутове положення люка не є раціональним з двох причин: слабка конструкція, незручне розташування дверцята.
