Коаксіальна труба для газового котла: особливості роботи та правила встановленняЕфективне і безпечне функціонування настінного газового котла неможливо без налагодженого димовидалення. І якщо раніше для цієї мети потрібно було облаштовувати класичний димар з витяжкою, то сьогодні в більшості випадків досить коаксіальної труби. Саме її ми все частіше можемо бачити в сучасних системах опалення. Чим же особлива така варіація димоходу? Щоб всебічно розібратися в питанні, розглянемо відразу кілька важливих моментів: будова, переваги та основні нюанси установки коаксіальної труби з пояснювальними фото.

Зміст

  • Будова і принцип роботи
  • Плюси коаксіального димовідводу
  • Вимоги до монтажу
  • Установка коаксіальної труби
  • Монтаж газового котла: відео

Будова і принцип роботи

Конструктивно коаксіальний димар – це дві дуже прості на вигляд труби різного діаметру, вставлені один в одного. Довжина робочих патрубків також неоднакова – внутрішній дещо коротший зовнішнього. Для збільшення жорсткості конструкції труби з’єднані спеціальними перемичками – вони ж і запобігають зіткнення патрубків. Подібну будову димоходу дає можливість отримати відразу два відокремлених робочих каналу: внутрішній патрубок – канал для виведення продуктів горіння настінного газового котла; простір між патрубками – канал для забору повітряних мас і їх подачі в котел. Другий канал не менш важливий, ніж перший, так як саме повітря підтримує горіння в опалювальному обладнанні.

Важливо! Коаксіальна труба демонструє максимальну ефективність тільки при роботі з газовими котлами, оснащені камерами згорання закритого типу, які функціонують на примусовій тязі, так як саме вентилятори дають можливість швидко відводити відпрацьований дим.

Плюси коаксіального димовідводу

Використання коаксіальної труби передбачає цілий ряд плюсів:

  • Горизонтальний монтаж. Щоб встановити трубу, не потрібно пробивати дах, як у випадку з класичним димарем, – патрубки можна вивести через вікно або стіну.

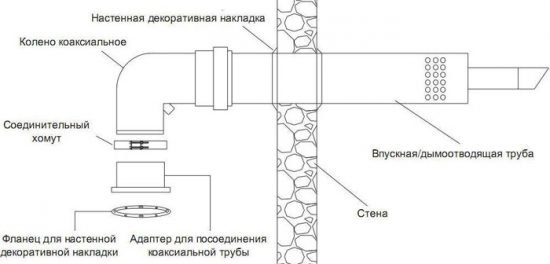

Коаксіальна труба для газового котла: особливості роботи та правила встановленняПристрій коаксіального димовідводу

  • Незалежне функціонування. Коаксіальний димохід не взаємодіє з повітрям в кімнаті, де змонтовано газове обладнання: завдяки спеціальній подвійної конструкції димоходу котел і не випалює кисень цього приміщення, і не випускає в нього чадний газ.
  • Збільшення ККД котла. Вуличне повітря перед надходженням в камеру згоряння підігрівається, так як отримує тепло від внутрішнього патрубка, за яким виходить назовні гарячий дим, що в цілому дозволяє істотно збільшити ефективність роботи опалювального обладнання.
  • Захист від загоряння. За рахунок того, що димар регулярно охолоджується вуличним повітрям, забезпечується високий ступінь захисту труб від надмірного нагрівання і подальшого загоряння.
  • Універсальність. Так як для функціонування коаксіального димоходу не потрібно облаштовувати навіть міні-котельню, його можна монтувати в будь-якому приміщенні як приватного будинку, так і квартири.

Вимоги до монтажу

Щоб організувати надійний і безпечний димовідвід, потрібно дотримуватися певного зводу правил і норм монтажу коаксіальної труби.

По-перше, довжина зовнішньої горизонтальної труби, яка безпосередньо виходить на вулицю, повинна становити не більше 1 м. У разі відсутності вентилятора в котлі потрібно задіяння вертикальної вивідною труби, яка буде з’єднувати опалювальний прилад з горизонтальним димарем, – її довжина не повинна перевищувати 3-4 м.

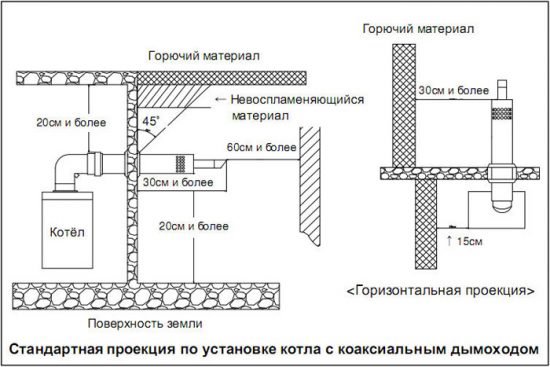

Коаксіальна труба для газового котла: особливості роботи та правила встановленняУстановка котла з димоходом

По-друге, робочий отвір для димаря повинна розміщуватися на висоті не менше 1,5 м над газовим котлом і 2 м над землею. Відстань від дверей, вікон і вентиляційної решітки як складання, так і зверху має становити не менше 0,5 м.

Рада. Вихід димоходу не рекомендується облаштовувати під вікном, але якщо альтернативних варіантів немає, труба повинна проходити нижче рами вікна на 1 м і більше.

В-третіх, щоб забезпечити відведення конденсату, необхідно витримати невеликий горизонтальний нахил труби. Особливу увагу потрібно приділити питанню боку нахилу димоходу. Традиційно вважається, що труби повинні мати нахил від газового котла – в даному випадку конденсат, що утворюється в результаті охолодження продуктів згоряння, буде самопливом виводитися назовні, тобто на вулицю, не потрапляючи в топку. Але така схема виправдана лише в теплу пору року, а от у випадку сильних заморозків конденсат просто буде замерзати на патрубку, навіть не встигаючи з нього стекти. Ось чому для перестраховки рекомендується робити ухил у бік газового котла. А щоб конденсат, що утворюється, не проникало в топку, слід використовувати спеціальний конденсатосборник.

Установка коаксіальної труби

Монтажу димаря включає чотири основних етапи:

  • На стіні, на якій встановлений газовий котел, розмітьте зону під вихідний отвір труби. Діаметр робочого отвори робіть трохи більше зовнішнього діаметра патрубка димоходу.
  • Ізолюйте вихідний отвір будь негорючим утеплювачем.

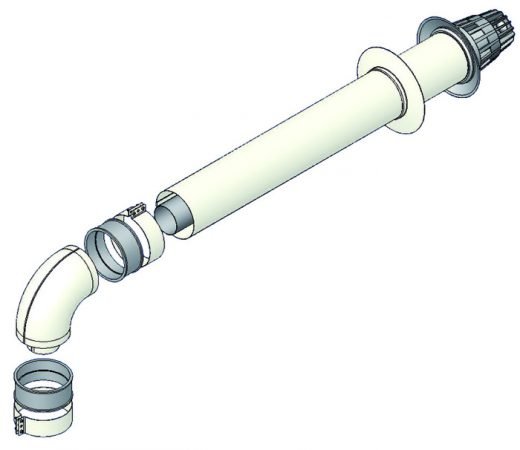

Коаксіальна труба для газового котла: особливості роботи та правила встановленняУстановка коаксіальної труби

  • За допомогою приєднувального елемента, що йде в комплекті до коаксіальному пристрою, підключіть димар до газового котла. Якщо монтується не тільки горизонтальна, але і вертикальна труба, з’єднуйте їх за допомогою поворотного коліна – одна система димовидалення повинна включати не більше двох поворотів. Для фіксації труб на поворотах і стиках використовуйте кріпильні хомути.

Важливо! При підключенні коаксіальної труби не можна застосовувати різного роду герметизуючі склади і клеючі стрічки.

  • Закріпіть димохід до стіни за допомогою кронштейнів.

Врахуйте, що на оголовок коаксіальної труби не можна монтувати ніякі додаткові елементи, на зразок парасольок або дефлекторів.

Без сумнівів, коаксіальна труба – максимально практичне і надійне рішення для відводу продуктів згорання газового котла. Але всі ці переваги не стануть для вас реальністю при недбалої встановлення обладнання, так що, якщо хочете отримати по-справжньому ефективну систему димовидалення, яка прослужить вам не один рік, чітко дотримуйтесь інструкції і всіма правилами монтажу.
