Фановый стояк в приватному будинку: пристрій і монтаж

Для власників заміських будинків, які роблять багато для благоустрою житла своїми руками, корисно знати деякі особливості облаштування водопровідних і каналізаційних систем. Це самі основні інженерні комунікації, без яких не обходиться будівництво будь-якого будинку.

При монтажі каналізації важливо пам’ятати про такий пристрій, як фановий стояк. Що це за пристосування і які нюанси його встановлення? На ці та низку інших запитань можна знайти відповіді у нашій статті.

Зміст статті

  • Для чого необхідна фанова труба
  • Стадія розробки
  • Особливості проведення робіт
  • Як поміняти фановий стояк
  • Корисні поради по монтажу
  • Вимоги, яким повинні відповідати фановиє стояки
  • Поширені помилки при установці стояка
  • Чим можна замінити фанову трубу

Для чого необхідна фанова труба

Фановый стояк в приватному будинку являє собою частину трубопроводу, що сполучає стояк каналізації з виходом на відкрите повітря.

Фановый стояк в приватному будинку: пристрій і монтажФанова труба на даху приватного будинку

При відсутності цього елемента під час відпрацювання стоків у системі відбувається разреживание, порушується гідрозатвор, і в приміщення відчувається неприємний запах. Для кожного сантехнічного пристрою обов’язково наявність відвідної труби з коліном. У цьому вигині в нормі знаходиться вода. Вона і виконує функцію гідрозатвори, перешкоджаючи проникненню неприємних випаровувань у будинок. При різкому скиданні стічних вод у каналізаційних трубах відбувається розрядження. Через фанове пристосування у систему проходить повітря з вулиці, і тиск нормалізується. Це і забезпечує відсутність запахів.

Іноді можна обійтися і без фанів стояка. Наприклад, в невеликому будинку, що складається з одного або двох поверхів. Проте обов’язковою вимогою в цьому випадку є обладнання тільки одного санвузла.

Якщо ж у будинку є дві і більше ванних кімнати або декілька туалетів, то монтаж фанового стояка проводять обов’язково. Його присутність обумовлюють наступні фактори:

  • двоповерховий будинок або будівля з великою кількістю поверхів, на кожному з яких розташований санвузол;
  • каналізаційний стік в діаметрі має 50 міліметрів;
  • побудований басейн або подібний об’єкт, для якого необхідний скидання значної маси води;
  • проведена каналізація герметичного виду із застосуванням септика.

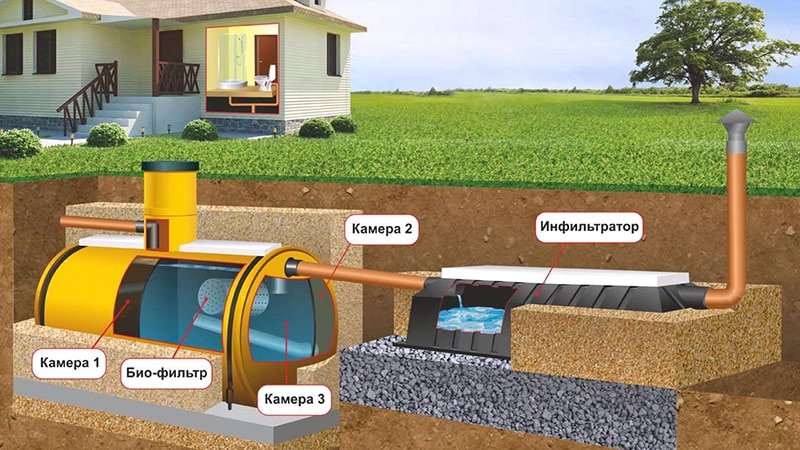

    Фановый стояк в приватному будинку: пристрій і монтажКаналізація з септиком в приватному будинку

Стадія розробки

Ще на етапі проектування для того щоб встановити фановий стояк каналізації правильно, необхідно врахувати два основних вимоги:

  • Каналізаційну трубу потрібно виводити в тому напрямку, звідки випаровування відводяться за рахунок потоків повітря.
  • Спрощено установку фанової системи можна розуміти як підведення труб до вентиляційного каналу. Якщо це складно для виконання, відвід виконують через стіну.
  • Вентиляційна конструкція для усунення неприємних запахів складається з різних деталей:

    • фанових труб;
    • вентиляційних каналів;
    • з’єднувальних елементів;
    • фітингів.

    Особливості проведення робіт

    Розібравшись з тим, що таке фановий стояк, потрібно уважно вивчити принципи його монтажу. Встановлення цього пристосування доцільно планувати, як тільки починається розробка проекту внутрішньої каналізаційної системи. Щоб вентиляція працювала краще, потрібно намагатися не допускати вигинів і кутів у конструкції.

    Фановый стояк в приватному будинку: пристрій і монтажСхема виведення фанового стояка

    Ідеальне положення повітряного стояка – виключно по вертикалі. Ця труба виводиться через перекриття між поверхами на дах. Однак реалізувати це на практиці не завжди можна. Найчастіше в заміських будинках доводиться використовувати додаткові елементи для з’єднання.

    Іноді використовують метод з’єднання декількох стояків в один повітропровід. Це може бути під’єднання допоміжного стояка до головного або виведення фанової труби з підключенням на однаковій відстані від двох стояків.

    Такий спосіб установки краще, оскільки дозволяє рівномірно розподілити тиск повітря по всій системі.

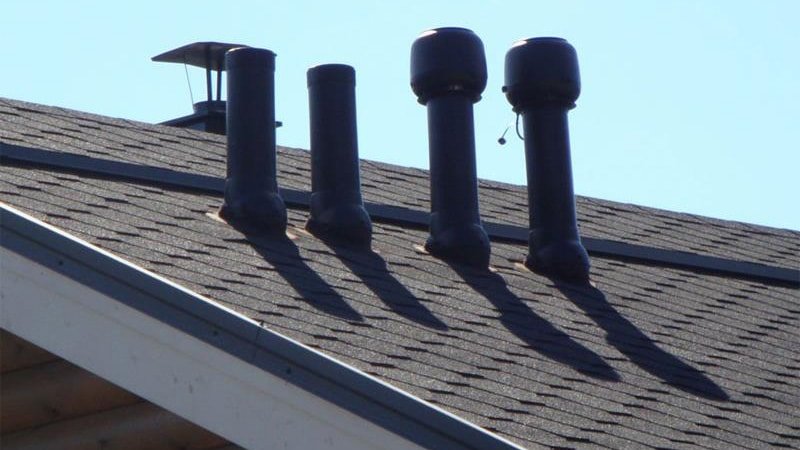

    Фановый стояк в приватному будинку: пристрій і монтажФановиє труби на покрівлі будівлі

    Одне з головних правил монтажу–правильно розрахований діаметр повітряної труби. Він не повинен бути більше діаметра каналізаційної. При цьому показник цього елемента в ідеалі відповідає розміру не тільки центрального стояка, але і патрубка, який служить для з’єднання зовнішньої і внутрішньої каналізації.

    Варто також пам’ятати, що неприпустимо поєднання каналізаційної вентиляції з будь-кліматичної конструкцією або відведенням чадного газу при роботі опалювального котла.

    Як поміняти фановий стояк

    Якщо відбувається поломка повітряного стояка часто потрібно поміняти його. Заміна конструкції проводиться за таким же принципом, як і ремонт окремих ділянок системи каналізації. Відрізняється цей процес в основному матеріалом, з якого зроблені труби, і методом їх з’єднання.

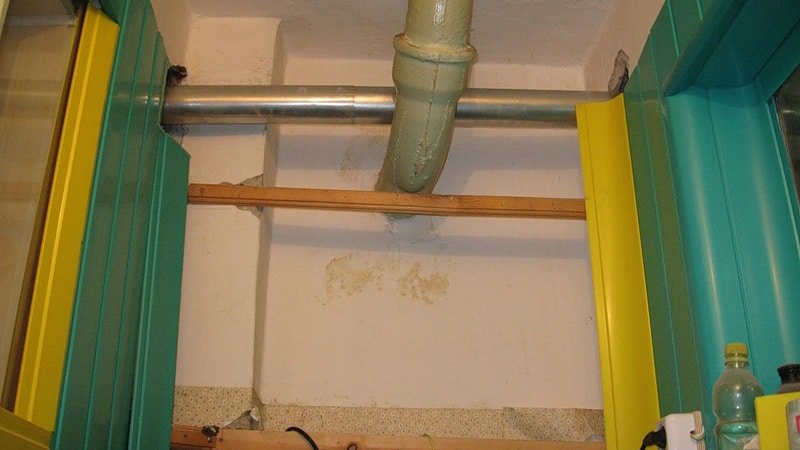

    Фановый стояк в приватному будинку: пристрій і монтажРемонт фанової труби

    Для заміни фанового стояка потрібно дотримання ряду умов:

  • Під час демонтажних робіт необхідно організувати в житловому приміщенні хорошу вентиляцію.
  • Заміну елементів конструкції треба проводити в респіраторах і гумових рукавичках.
  • По закінченні потрібно простежити, щоб весь трубопровід зберігав герметичність.
  • Корисні поради по монтажу

    Сама по собі установка фонового стояка не представляє особливої складності. Тим не менш майстри рекомендують слідувати деяким важливим вимогам.

    Краще, щоб діаметри фанової труби стояка збігалися.

    Систему для витяжки рекомендують монтувати з пластикової або чавунної труби.

    Фановый стояк в приватному будинку: пристрій і монтажФанова чавунна труба

    Якщо в роботі використовується комбінація з декількох матеріалів, наприклад, фанова труба з пластику, а стояк – чавунний, рекомендують застосовувати гумовий перехідник.

    Для зчленування декількох фанів використовують кути на 45 або на 135 градусів. Ділянки фанової системи, розташовані по горизонталі, треба прокладати з ухилом 0,02% у напрямку виходу газів.

    Якщо потрібно змінити кут напрямку труби, застосовують спеціальний відвід з градусом повороту 135.

    Вимоги, яким повинні відповідати фановиє стояки

    Для повітряних стояків розроблені певні критерії. Під час монтажу системи, бажано звірятися з ними:

  • При виведенні труби на покрівлю вона повинна підніматися над дахом не менше ніж на 30 см.
  • Якщо побудована мансарда або горище мінімальна довжина труби повинна становити три метри.
  • Проміжок між трубою і розташованим поблизу світловим прорізом або лоджією роблять у довжину мінімум 4 метри.
  • Фанова система у відповідності з існуючими нормами проводиться через приміщення з опаленням або повинна мати індивідуальний утеплювач.
  • Не допускається висновок повітряної труби через димар.
  • Верхня складова фанового стояка обладнується захисною решіткою, яка перешкоджає проникненню в конструкцію комах і птахів.
  • Поширені помилки при установці стояка

    Незважаючи на те, що монтаж фанової системи можна виконати самостійно, існує ряд нюансів, знання яких допоможе уникнути серйозних недоліків в установці стояка.

    Фановый стояк в приватному будинку: пристрій і монтажУстановка фанової труби

    Іноді некоректно проведені роботи по обладнанню фанової конструкції мають досить неприємні наслідки.

    Наприклад, не завжди власники заміських будинків правильно проводять монтаж фанової труби, проводячи обрізку системи відразу в горищному приміщенні. Це призводить до того, що на мансарду просочуються неприємні запахи, які також можуть проникати в житло.

    Ще одним серйозним недоліком вважається встановлення фана по зовнішній стіні. В такому випадку є ризик появи конденсату.

    Деякі господарі воліють монтувати додаткове пристосування – покрівельний аератор.

    Фановый стояк в приватному будинку: пристрій і монтажАератори для скатних покрівель

    Його функція – поліпшення тяги. Однак це не завжди доцільно. В більшості випадків відбувається наступне: відтік каналізаційних газів проходить слабше і в будинку можна відчути неприємний запах від санвузла.

    Монтаж повітряного стояка стає обов’язковою умовою правильного обладнання стічної системи. Відсутність цього пристрою призводить до досить негативних наслідків.

    Іноді установку труби краще довірити кваліфікованим фахівцям. Якщо у вас немає необхідної кількості інструментів чи матеріалів, не варто виконувати монтаж самостійно. Купувати потрібне обладнання, яке в майбутньому навряд чи стане вам у пригоді, не має сенсу. Крім того, облаштування каналізаційних систем має свою специфіку. Досвідчений майстер-сантехнік зробить роботу якісно, з урахуванням всіх вимог.

    Щоб правильно виконати монтаж, необхідно чітко дотримуватися заздалегідь підготовлений проект і виконати усі необхідні розрахунки.

    Чим можна замінити фанову трубу

    Альтернативним варіантом вентиляційних каналізаційних систем прийнято вважати вакуумні клапани. Їх установлюють на кінці стояка каналізації в самому будинку.

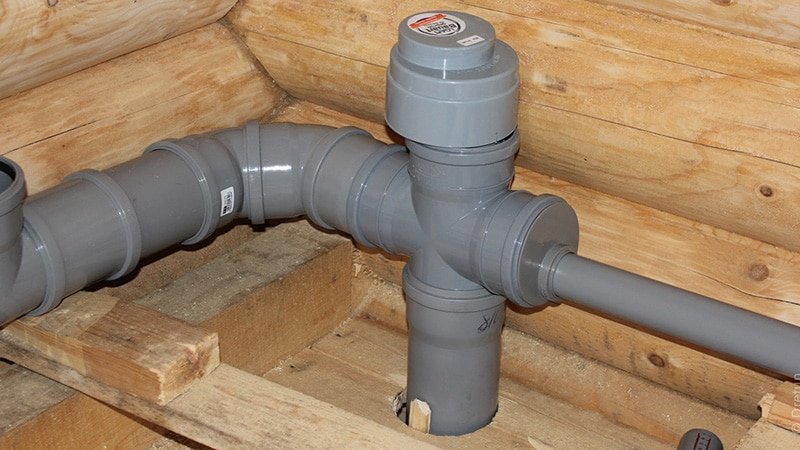

    Фановый стояк в приватному будинку: пристрій і монтажУстановка вакуумного клапана на каналізаційному стояку

    Усередині клапана вакуумного типу знаходиться спеціальна пружина зі слабким опором і гумовий ущільнювальний елемент для герметичності. Принцип роботи такого пристрою полягає в наступному:

  • Каналізаційні стоки, проходячи вздовж стояка, забезпечують розрідження в системі.
  • Відбувається відкриття затвора або клапана.
  • Повітря з сифона всмоктується і проходить в мережу каналізації.Це гасить розрідження.
  • Після нормалізації тиску в каналізаційній системі, вступає в дію пружинний механізм. Клапан перекриває зазор і не дозволяє пропустити неприємний запах в приміщення.
  • Тим не менше можна вважати установку вакуумного затвора повноцінною альтернативою фанової труби. Такий клапан досить швидко забруднюється, а коли сифон висихає, то гази усуваються неефективно.

    У ситуаціях, коли відсутня можливість встановлення зворотного клапана каналізації на стояк, цей прилад можна монтувати на будь-який інший відрізок горизонтальної труби, що підводиться до стояка.

    Слід звертати увагу і на такий важливий момент, як наявність у кожної сантехнічної точки гідравлічного затвора.

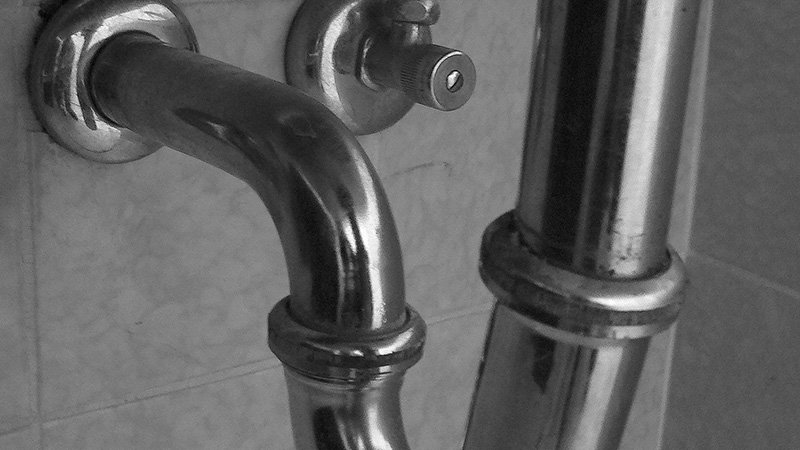

    Фановый стояк в приватному будинку: пристрій і монтажВикористання гідравлічного затвора

    Інакше неприємного запаху в будинку не уникнути, незважаючи на правильно виконану укладання каналізаційної системи та обладнання вентиляції. У більшості сучасних каналізаційних пристроїв присутні вмонтовані гідравлічні затвори.

    Існує спеціальний документ – сукупність Будівельних Норм і Правил (СНиП). Враховувати ці вимоги необхідно. В документації наведено умови обов’язкового обладнання фанових стояків:

    • будинки з двома поверхами і вище, в яких присутня система каналізації та проведено монтаж сантехнічних пристроїв;
    • у будинках з автономною каналізацією, з наявністю накопичувача, септика або вигрібної ями;
    • якщо в приміщенні постійно з’являється неприємний запах.

    У будь-якому випадку обладнати повітряний стояк в заміському будинку необхідно. Тільки так можна вважати правильно виконану роботу по прокладанню системи стічних труб. Ніхто не захоче змиритися з присутністю в житлових приміщеннях запахів від каналізації. Можна запросити для монтажу фанових труб професіоналів, а можна спробувати впоратися з цим завданням самостійно.

    Фановый стояк в приватному будинку: пристрій і монтаж

    Фанова труба на даху приватного будинку

    Фановый стояк в приватному будинку: пристрій і монтаж

    Каналізація з септиком в приватному будинку

    Фановый стояк в приватному будинку: пристрій і монтаж

    Схема виведення фанового стояка

    Фановый стояк в приватному будинку: пристрій і монтаж

    Фановиє труби на покрівлі будівлі

    Фановый стояк в приватному будинку: пристрій і монтаж

    Використання гідравлічного затвора

    Фановый стояк в приватному будинку: пристрій і монтаж

    Установка вакуумного клапана на каналізаційному стояку

    Фановый стояк в приватному будинку: пристрій і монтаж

    Ремонт фанової труби

    Фановый стояк в приватному будинку: пристрій і монтаж

    Аератори для скатних покрівель

    Фановый стояк в приватному будинку: пристрій і монтаж

    Фанова чавунна труба

    Фановый стояк в приватному будинку: пристрій і монтаж

    Зовнішній вид фанової труби в заміському будинку

    Фановый стояк в приватному будинку: пристрій і монтаж

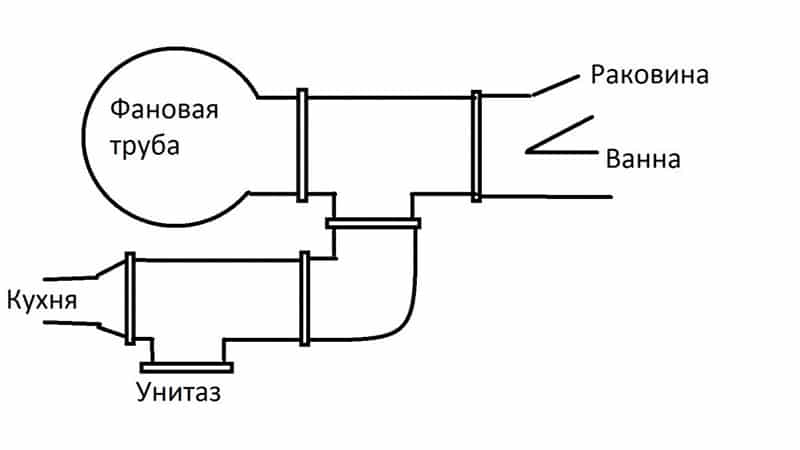

    Зображення фанової труби на схемі
