Електропроводка у ванній кімнаті: її особливості і правильний монтаж

Зміст:
Електропроводка у ванній кімнаті: два елементи захисту людини від ураження електричним струмом
Електрика у ванній своїми руками: принципи монтажу електропроводки
Яке електрообладнання застосовується при прокладці електрики у ванній

Погодьтеся, електрика і вода в одному місці є несумісними речами, особливо якщо мова йде про присутність ще однією складовою цього тріо – людини. Для останнього наслідки такої комбінації можуть бути трагічними. Саме з цієї причини електропроводка у ванній кімнаті повинна монтуватися з дотриманням деяких правил, про які піде мова в цій статті, де ми разом з сайтом vannaja.net вивчимо всі тонкощі і нюанси монтажу електропроводки у ванній, що забезпечують безпеку людини.

Як зробити електрику у ванній своїми руками

Зміст

Електропроводка у ванній кімнаті: два елементи захисту людини від ураження електричним струмом

Ігнорувати елементарні пристрої захисту, які здатні якщо не врятувати ваше життя, то вберегти від ураження електричним струмом, буде, принаймні, нерозумно. Особливо якщо взяти до уваги, що ці два основних елемента обійдуться не так вже і дорого.

Цінуйте своє життя, господа, і не економте там, де це зовсім неприйнятно – у ванній будь-якої квартири або будинку просто зобов’язана бути встановлено ПЗВ і зроблено захисне заземлення!

Давайте поговоримо про це більш детально.

Заземлення. Проводка у ванній з заземленням відрізняється тільки тим, що всі прокладені кабелі мають три жили – фаза, нуль і земля, яка, як правило, має жовтий або зелений колір. Говорити про те, що у вашому багатоквартирному будинку заземлення не передбачено, не варто – це явно не так. Навіть у старих будинках воно є – в електрощитку або, можливо, в під’їзді ви знайдете купу металевих елементів (корпус самого щитка), які і є глобальною заземлювальної системою. У більшості випадку відмовки про те, що контур заземлення немає, можна почути від тих людей, яким шкода псувати ремонт в коридорі, щоб прокласти нову і зроблену за всіма правилами електричну проводку.

УЗО для ванної кімнати. Дуже цікава, а головне корисна річ – пристрій захисного відключення здатне забезпечити людину навіть у тому випадку, якщо він засуне два пальці в розетку. Реагує це пристрій на різницю потенціалів, що виникає при витоку електричного струму – навіть якщо нульовий провід електропроводки у ванній буде мати контакт з якимось металевим виробом, не пов’язаних з ланцюгом проводки, воно спрацює і відключить подачу електроенергії в лічені частки мілісекунд. За великим рахунком таких пристроїв краще встановити кілька – одне загальне на всю квартиру і окреме на ванну кімнату.

Деякі люди помиляються в тому, що досить буде одного з вищевказаних елементів, щоб убезпечити своє перебування у ванній кімнаті. Це не так – комплексний захист завжди краще одиничного елемента. Слід розуміти, що це техніка, і в один прекрасний момент вона може вийти з ладу. А от шансів, що відмовлять обидва елементи захисту, менше.

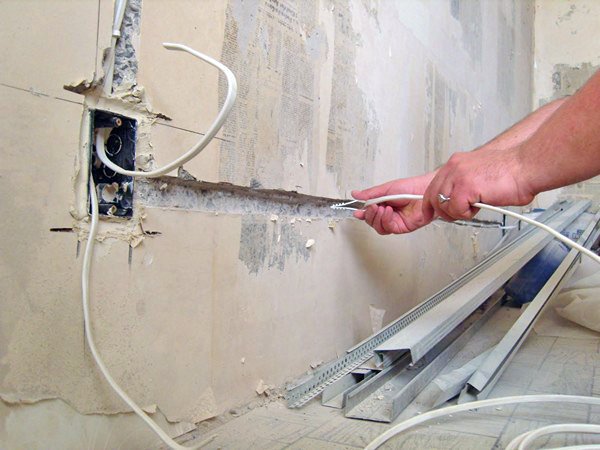

Електропроводка у ванній кімнаті своїми руками фото

Електрика у ванній своїми руками: принципи монтажу електропроводки

Принципів, які дозволять забезпечити безпечний монтаж електропроводки у ванній, не так вже й багато – всього два, але дотримуватися їх потрібно в обов’язковому порядку. Ви повинні розуміти, що відхилення від цих канонів може бути чревате серйозними наслідками.

Ніяких з’єднань і розподільних коробок всередині цього приміщення бути не повинно. Як би ретельно ви не ізолювали з’єднання, як би капітально ви їх ні пропаивали і ні ховали в герметичні коробочки, все одно з часом до оголених жилах проникає волога. Для початку вона просто окислит контакти, а потім і дасть дорогу електричного струму на вологі поверхні. Це потрібно розуміти – навіть на зорі електрифікації розподільні коробки розміщували за межами ванної кімнати. Можна сказати навіть більше – самі дроти тягнули з боку коридору або інших прилеглих приміщень і лише в місці встановлення електроприладів їх проводили крізь стіну.

Як зробити електрику у ванній своїми руками

Правильний розподіл навантажень. Погодьтеся, на сьогоднішній день у ванних кімнатах використовується велика кількість обладнання – якщо раніше у ванну підводився тільки світло, то зараз туди проводять і розетки, і просто кабелі для підключення досить потужного обладнання такого, як пральні машини, джакузі, водонагрівальні баки та інше. Їх потрібно вміти правильно включити в ланцюг – електрика у ванній повинна приєднуватися за принципом розподілу навантажень. Робиться це так: в розподільчому щитку встановлюється ряд автоматичних вимикачів, перед якими в обов’язковому порядку ставиться УЗО. Всі автомати підключаються за паралельною схемою, а УЗО включається у цю ланцюг послідовно. Далі до кожного автомата під’єднується окрема група споживачів. До одного під’єднується освітлення, до іншого пральна машина, до третього водонагрівальний бак, до четвертого джакузі і до п’ятого всі побутові розетки. Головне зрозуміти, що кожен окремо взятий споживач електроенергії потужністю більше 1,5 кВт повинен мати свій індивідуальний автоматичний вимикач.

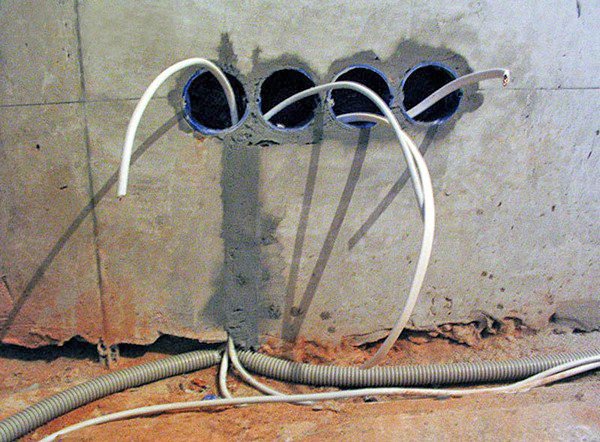

Монтаж електропроводки у ванній своїми руками фото

Природно, не забуваємо і про принципи підключення та елементи захисту, які були описані вище. Без них рішення питання, як провести проводку у ванній, буде неправильним.

Нюанси монтажу електрики у ванній кімнаті ви можете побачити на відео.

Яке електрообладнання застосовується при прокладці електрики у ванній

Напевно, багато хто з вас при виборі будь-яких освітлювальних приладів звертали увагу на те, що для їх підключення використовується трьохконтактний клемний роз’єм, і напевно ви ігнорували один з них при підключенні таких світильників. Третя жила – це заземлення, яке у ванній кімнаті ігнорувати не слід. Якщо вибраний вами світильник для ванної кімнати не має клеми для заземлення, то від його придбання краще відмовитися. Взагалі якщо говорити про світильники для ванної кімнати, то краще вибрати устаткування, що працює від 12V – так безпечніше, а головне, економічніше, особливо якщо мова йде про застосування діодних лампочок або світильників. Встановлюється в розподільчому щитку понижуючий трансформатор і підключаєте до нього всі освітлювальні прилади. От і все!

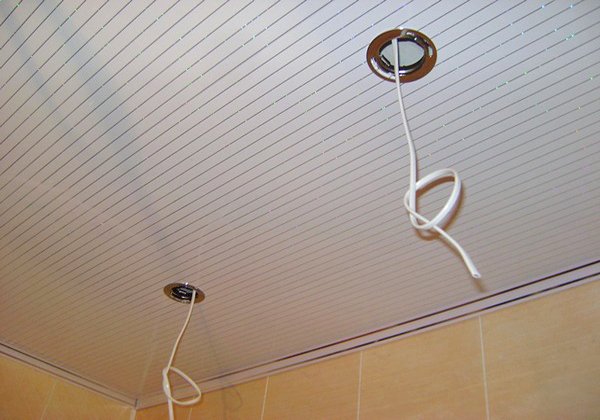

Як провести проводку у ванній фото

Якщо зупините свій вибір на освітлювальному обладнанні, що працює від змінного струму напругою 220V, то зверніть увагу на його захист від вологи. Як правило, такі світильники мають герметичний корпус.

Також підходячи до питання електричного обладнання для ванної кімнати, слід приділити увагу вибору розеток – крім того, що вони повинні передбачати підключення заземлення, розетки зобов’язані бути вологозахищеними. Що це означає? Такі розетки мають спеціальний корпус з кришкою, яка не дозволяє парам вологи проникати в саму розетку. Крім того, конструкція цієї кришки така, що якщо по стіні буде стікати вода, то вона благополучно пройде повз і не проникне в розетку. Як правило, для встановлення таких розеток (а вірніше при закриванні їх пластиковою накладкою) застосовується гумовий ущільнювач – у деяких випадках виробник рекомендує використовувати замість ущільнювача герметик.

Саме так електропроводка прокладається у ванній кімнаті. Наостанок хочу лише нагадати про те, що якщо мова йде про прокладання кабелю за гіпсокартоном або за іншими панелями, за якими утворюється порожнеча, то обов’язково потрібно використовувати гофрований рукав. Він призначений для захисту кабелю від механічних пошкоджень (наприклад, при свердлінні отворів) і одночасно для забезпечення пожежної безпеки. Проводка не загориться навіть у пластиковій гофрі, так як всередині неї малий вміст кисню.
