Автоматичні насосні станції – незамінні помічники на будь-якому заміському ділянці, адже вони виконують широкий спектр функцій: від звичайної подачі води в будинок до відкачування рідин з важкодоступних зон. Зважаючи на це і не дивно, що ринок переповнений найрізноманітнішими моделями насосного обладнання. Але сьогодні ми не будемо занурюватися в цей асортимент, а познайомимося з однією з найпопулярніших насосних станцій – «Марина». Головні особливості конструкції, технічні характеристики, принцип дії, тонкощі підключення, а також потенційні несправності і варіанти їх виправлення – до вашої уваги повна інструкція по експлуатації та обслуговування станції «Марина».
Зміст
Конструктивні особливості
Насосна станція «Марина» являє собою комплексну установку для автоподачі і розподілу води. Її можна застосовувати для підняття води з будь-яких автономних джерел і водойм як сам будинок, так і спеціальні накопичувальні ємності на ділянці.
Стандартний агрегат включає в себе такі конструктивні компоненти:
- корпус – із сталі або чавуну з обов’язковою антикорозійною обробкою;
- насосна установка, яка відповідає за всмоктування води;
- двигун, що забезпечує запуск насосного обладнання;
- гідроакумулятор з гумовою мембраною, яка оснащена пневмоклапаном для закачування повітря;
- манометр для контролю тиску;

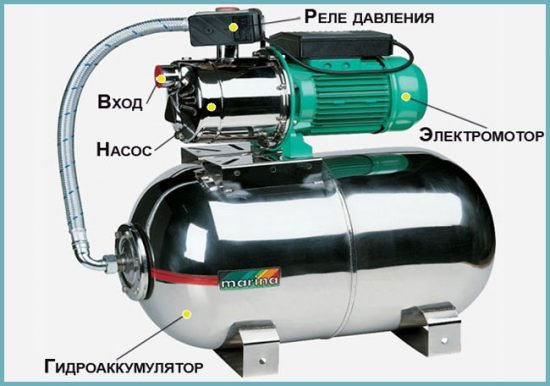

Пристрій насосної станції
- реле тиску, яке регулює включення/відключення станції при падінні і підвищення рівня тиску;
- зворотний клапан, який утримує певний рівень води в системі при несанкціонованому вимкнення насоса;
- теплове захисне реле, отключающее агрегат у разі аварійного перегріву двигуна;
- сполучна арматура – перехідники і патрубки;
- електрошнур для підключення станції до харчування.
Технічні характеристики
Насосні станції «Марина» представлені в широкому асортименті, так що говорити про загальні технічних параметрах не доводиться. Тому розглянемо характеристики трьох найбільш поширених лінійок бренду: CAM, RSM, APM.
- CAM – лінійка з самим великим вибором моделей: тут можна знайти як бюджетні агрегати потужністю не більше 700-800 Вт і максимальним показником продуктивність 50 л/1 хв, так і солідні прилади потужністю 1500 Вт і продуктивністю понад 60 л/1 хв. Вага станції може змінюватись від 12 до 29 кг. А от глибина всмоктування у всіх моделей однакова – близько 8 м.

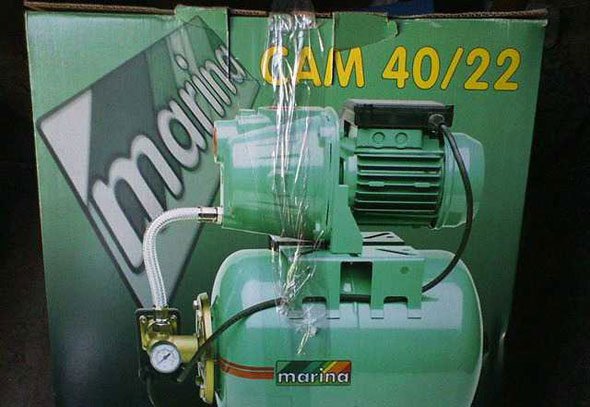

Насосна станція Speroni Marina CAM
- RSM – лінійка низкомощных насосних станцій для подачі води на невеликі відстані. Глибина всмоктування таких приладів мала – не більше 7 м. Однак висока продуктивність – до 100 л/1 хв.
- APM – найдорожча лінійка, представлена насосними станціями для закачування води з нестандартно великої глибини: до 50 м. Ідеально підходять для підняття води з сильнозаглубленных колодязів і свердловин. Висока ефективність моделей обумовлюється підвищеною потужністю насоса – 1500 Вт. Середня вага приладів APM – 27 кг.
Справедливо буде зазначити, що станції усіх трьох лінійок об’єднують такі експлуатаційні переваги, як надійність функціонування, простота установки і низький рівень шуму.
Принцип дії
Всі насосні станції «Марина» працюють за однією схемою:
- після підключення електроживлення насос активізується і починає забирати воду з джерела;
- вода заповнює гідробак і паралельно з цим збільшується тиск в системі;
- коли тиск досягає максимальної позначки, заданої налаштуваннями, реле вимикає насос;
- при відкриванні крана водорозбірного рідина починає переміщатися по трубах з гідробака до споживача;
- по мірі використання води тиск у гидроаккумуляторе падає і, коли воно опускається до мінімальної позначки, також заданої налаштуваннями, реле знову активізує насос і той знову починає закачувати воду.
Принцип роботи насосної станції дуже простий
Такі цикли повторюються, поки споживач експлуатує насосне обладнання. Але навіть коли станція не використовується, в гидробаке зберігається певний об’єм води – він виконує роль демпфера гідравлічних ударів: гасить їх при перших же ознаках появи, тим самим захищаючи агрегат від пошкоджень.
Важливо! Насосну станцію «Марина» забороняється використовувати без води або при попаданні повітряних мас у всмоктувальну магістраль – експлуатація приладу в обох випадках загрожує виникненням серйозних, а іноді і необоротних несправностей.
Підключення насосної станції
Насосний агрегат «Марина» підключається за наступним алгоритмом:
- Розташуйте насосну станцію настільки близько до джерела води, наскільки це можливо.
- Змонтуйте всмоктувальну магістраль: підготуйте трубу з зворотним клапаном і одним кінцем зістикуйте її з вхідним отвором насоса, а другим – не менше, ніж на 25-30 см опустіть у водозабірний джерело. Усмоктувальна магістраль повинна розташовуватися з ухилом на 2-3 градуси убік джерела. Для підключення труби до станції використовуйте спеціальний різьбовий перехідник.
Рада. Для надійності ущільніть місце з’єднання всмоктуючої труби з входом насоса з допомогою ФУМ-стрічку.
- Встановіть напірну магістраль: підключіть трубу до верхнього вихідного отвору насосної станції.
- Відкрийте заливний отвір всмоктуючої магістралі і заповніть агрегат водою. Після завершення закачування води закрийте заливний отвір.

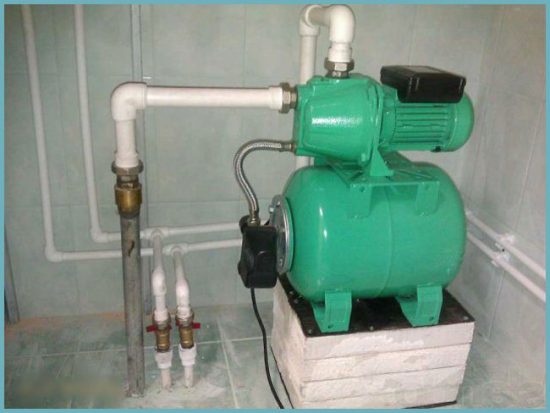

Підключення насосної станції
- Перевірте рівень тиску в гидробаке – воно повинно бути в межах 1,5-2 атм. Якщо тиск менше, через пневмоклапан докачайте повітря автонасосом до необхідної позначки, а якщо вище – через той же пневмоклапан стравите повітря.
- Підключіть насосну станцію до електромережі.
Несправності і способи їх усунення
Будь-яке обладнання, яким би дорогим і якісним воно не було, одного разу може дати збій в роботі. І насоси «Марина» тут не є винятком, тому далі дізнаємося, які несправності найчастіше трапляються з даними агрегатами і як своїми руками вирішити виниклі проблеми.
Несправність №1: станція не включається. Найбільш ймовірна причина – відсутність електроживлення. Варіанти виправлення проблеми:
- продзвоните схему електропідключення;
- зачистити контакти;
- оновіть обмотку реле тиску.
Несправність №2: Насос працює, однак вода в систему або взагалі не надходить, або надходить, але з перервами. Причини: відсутність води в гидробаке; протікання в магістралях; некоректна робота зворотного клапана. Варіанти вирішення:
- при відсутності води – долийте її через заливний отвір або глибше опустіть усмоктувальну трубу на джерело;
- при витоку – перевірте герметичність стиків труб і насоса оновіть ФУМ-стрічку;
- при деформації зворотного клапана – замініть його.
Несправність №3: Насос не виключається. Причина – збій реле тиску. Рішення: відрегулювати реле з допомогою його маленької і великої пружинок – заново налаштуйте мінімальні і максимальні показники тиску.

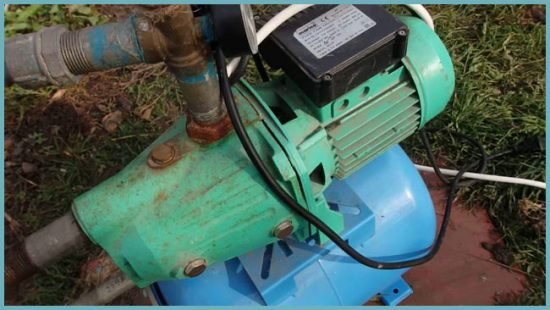

Більшість неполадок в роботі станції ви можете усунути своїми руками
Несправність №4: Насос працює ривками. Причини: пошкодження мембрани гідробака; розгерметизація корпусу бака. Варіанти виправлення:
- натисніть на ніпель гідробака – якщо замість повітря піде вода, значить, мембрана деформована і її потрібно замінити;
- знайдіть місце пробою корпусу і закрийте її будь-яким герметизуючим складом.
Отже, враховуючи всі технічні особливості і характеристики насосної станції «Марина», можемо без перебільшення сказати, що це один з найбільш гідних агрегатів у своїй категорії. Дотримуючись рекомендацій по її підключення, експлуатації та обслуговування, ви зможете звести до мінімуму ризик несправностей. А якщо вони все-таки з’являться, то усунути їх не складе праці – всі поради і тонкощі перед вами.
