Грамотно обладнана лазня, в першу чергу, передбачає якісно побудовану піч. Адже піч — «серце» лазні. А якщо піч хороша, то ніякого додаткового підігріву і бойлерів не потрібно і в помині. Досить використовувати теплообмінник (бак для води). Тоді і буде тепло в лазні, і вода в душі комфортна для тіла. Банні печі бувають найрізноманітніші: цегляні, металеві, на газу, електричні і т. д (подивіться на фото і креслення різних моделей в інтернеті). Ми розповімо, як сконструювати і встановити піч з баком для води своїми руками.
Зміст
Теплообмінник для лазні: що означає і як працює
Теплообмінник представлений у вигляді окремого простору з паливом для нагрівання холодної води, що надходить по трубах або до радіатора, або до навісного баку.
Всі теплообмінники, незалежно від свого становища, працюють за одним принципом — природне циркулювання рідини під тиском, що виникають із-за різниці температур. Вода, нагріта в теплообміннику, надходить в бак для води (в кімнаті відпочинку або мийному відділенні). Таким чином, піч у лазні виконує відразу кілька функцій:

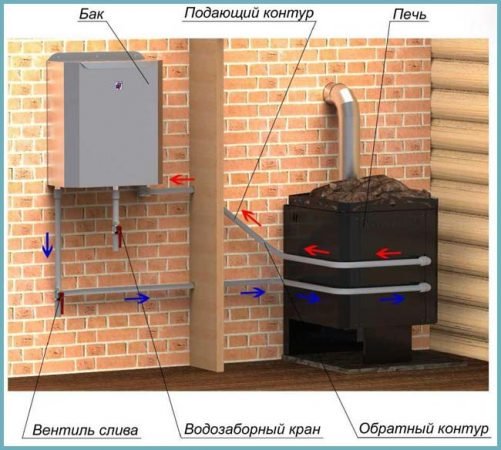

Схема підігріву води для лазні
Така система значно спрощує процес облаштування лазні: не потрібен додатковий обігрів для її приміщень, відпадає необхідність у додатковому підігріві бака для душової кімнати.
Рада. Ні в якому разі не лийте воду при розігрітій печі: це може призвести до деформацій і пошкоджень металевої конструкції теплообмінника.
Традиційно теплообмінники поділяються на два види: навісний і вбудований. Майстри воліють другий варіант — бак, розташований між топкою і кожухом і з’єднаний з виносним баком за допомогою труб (розташовані поруч з топкою труби повинні бути мідними або виготовленими з нержавіючої сталі).
Вибір оптимальної площі та розрахунок потужності конструкції
Приступаючи до розрахунку площі і потужності теплового агрегату, важливо розуміти: усі цифри беруться приблизно. Орієнтуватися слід на стандартний показник: 1 кв. м площі (теплообмінник) забезпечує близько 10 кВт потужності. Пам’ятайте про те, що остигаючи, банна піч «втрачає» свою потужність досить скоро, тому потрібно завжди брати цифри з запасом. Приміром, теплообмінник метрової площі за фактом забезпечить лише близько 6-7 кіловат енергії. От з цього і потрібно виходити при розрахунках.
Щоб отримати тепловий агрегат оптимального розміру і потужності, візьміть до уваги кілька моментів:
- теплообмінник забирає у печі тепло, тому надто велика за розміром його конструкція може значно знизити тепловіддачу печі (орієнтуйтеся на показник 10% і не перевищуйте його);
- теплова «начинка» і виносної бак з’єднуються між собою трубами. Вважається, що найбільш ефективною буде система підігріву з трубами довжиною не більше трьох метрів.
Рада. Щоб забезпечити самотечность носія тепла, монтуйте труби з ухилом у бік печі близько 30 градусів.
Підготовка теплового агрегату
Якщо ви плануєте змайструвати теплообмінник для цегляної печі, він повинен бути з листової сталі/труб, що не перевищують по товщині 5 мм. Це забезпечить оптимальну ступінь підігріву води та її хорошу циркуляцію в системі обігріву. Якщо ви знайомі зі зварюванням, то зможете виготовити теплообмінник повністю своїми руками, не маєте досвіду — доручіть зварювання фахівця, але при цьому також самостійно підготувати всі деталі конструкції. Розглянемо процес конструювання теплообмінника із сталі.
Першим ділом робимо заготовку листового металу. Форма майбутньої конструкції: циліндрична (для верхньої ємності) або у вигляді паралелепіпеда (для бака внизу). Все з’єднується трубами між собою.

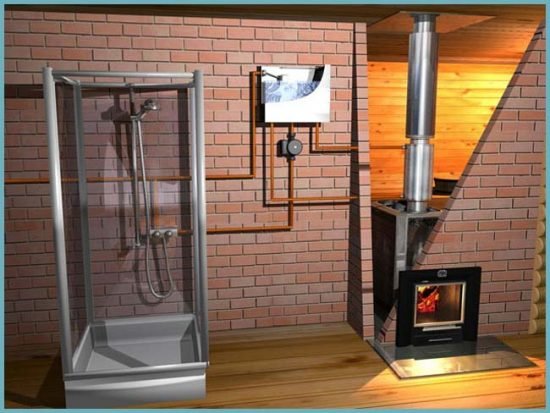

Пристрій печі з баком для води
З’єднуємо деталі теплообмінника так, щоб зазори у стикувальних швів були мінімальними. Розмір пічної конструкції, діаметр труб вибираються виходячи з розмірів банного приміщення.
Потім варто прихопити все заготовки зварювальним апаратом, намагаючись робити все акуратно і точно. Перевіривши точність виконаних наміток, можна приступати до основних зварювальним роботам. Після їх закінчення обов’язково перевірте якість швів. Для цього виконуємо кілька дій:
І перевіряємо якість виконаної роботи — у разі наявності вад система дасть текти. Тоді доведеться повторно брати в руки зварювальний апарат.
Тепер можна зайнятися виносним баком. Ємності об’ємом до 120 літрів буде цілком достатньо. Кріпити її необхідно таким чином, щоб вона розташовувалася вище рівня печі. Нижче наведена коротка інструкція по установці виносного бака:

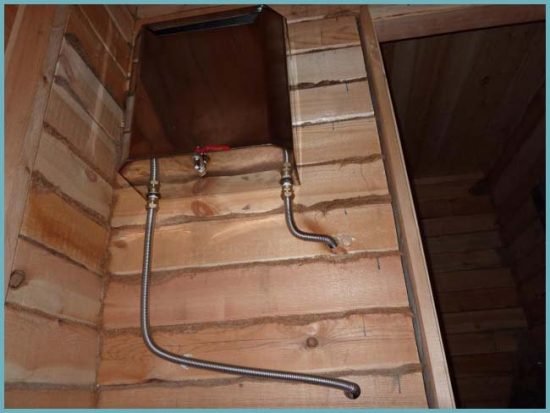

Розміщення бака для води
Монтажні роботи
Залишився останній крок — вмонтувати в теплообмінник викладену з цегли піч. Стандартно піч для лазні складається з декількох елементів: безпосередньо піч-камін, димохідна труба, теплообмінник, виносний бак і з’єднувальні елементи (крани, труби).
Фахівці радять в якості місця для встановлення теплообмінника вибирати місце поруч з топкою, всередині цегляної сорочки.
Майте на увазі, що піч викладається цеглою до рівня топливника, тільки після цього виконується монтаж теплового агрегату, потім вже димохідної труби. Хоча деякі фахівці рекомендують ставити теплообмінник в дымообороты, оскільки вважають таку схему оптимальної для згоряння палива.
Дотримуємося правила безпеки
Щоб запобігти ймовірність аварійних ситуацій, слід відповідально підходити до експлуатації опалювальної системи в лазні:
Дотримуйтесь правил безпеки при монтажі і експлуатації бака
Ми розглянули в загальних рисах монтаж печі для лазні з теплообмінником. Благо будівельний ринок представлений великий вибір агрегатів, елементів і деталей для печей. Вам тепер залишається лише підібрати якісні матеріали і підійти до процесу монтажу з розумом і акуратністю. Бажаємо удачі!
