Купуючи і встановлюючи твердопаливний котел, треба обов’язково врахувати особливості його експлуатації, а саме – високу ймовірність перегріву в позаштатних ситуаціях, що може закінчитися серйозною аварією і навіть руйнуванням водяної сорочки агрегату (вибухом). Також чималий шкоди може завдати утворення конденсату на стінках камери згоряння, що трапляється при певних режимах роботи. Щоб виключити подібні неприємності, має бути передбачений захист твердопаливного котла від перегріву і конденсату, про що і піде мова в нашій статті.
Як позбавитися від конденсату в топці котла?
У котлах на твердому паливі може випадати волога на внутрішніх стінках камери згоряння. Це відбувається, коли дрова вже розгорілися і вентилятор наддуву (якщо він є) працює в повну силу, а вода в системі опалення ще холодна.
Від перепаду температур і виникає конденсат, який, змішуючись з продуктами горіння, осідає на стінках камери. Цей наліт викликає корозію металу, внаслідок чого термін служби котла значно скорочується.
Примітка. Котли з чавунним теплообмінником не бояться корозії, але, в свою чергу, чутливі до різких перепадів температури теплоносія.

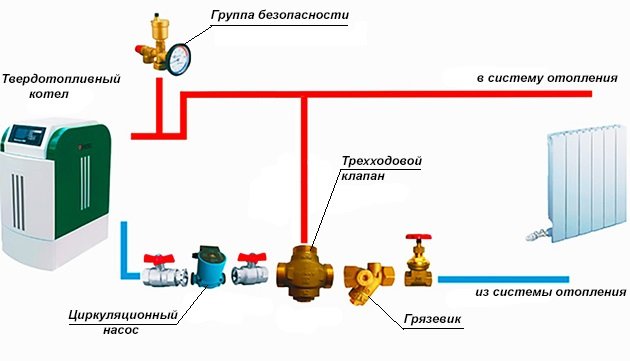

Вирішити дану проблему нескладно, потрібно лише включити в схему обв’язки триходовий термостатичний клапан, налаштований на температуру теплоносія 55-60 ?С, як показано на малюнку нижче. Діє захист твердопаливного котла від конденсату наступним чином: поки вода в котлі не нагріється до заданої температури, вона циркулює по малому контуру. Після достатнього нагрівання триходовий клапан поступово підмішує воду з системи. Таким чином, перепаду температур і конденсату в топці не виникає.
Впровадження в схему змішувального вузла також захищає чавунний теплообмінник від перепаду температур теплоносія, оскільки клапан не дасть можливості потрапити холодній воді всередину теплогенератора.
Способи захисту котла від перегріву
Надмірний нагрів і закипання теплоносія в агрегатах на твердому паливі може статися в процесі експлуатації з таких причин:
- відключення електроенергії;
- вийшла з ладу електроніка або датчик температури, тоді може не відключатися вентилятор піддуву або не закриватися дверцята зольника;
- повітряна заслінка, керована механічним термостатом з ланцюговим приводом, закрилася не до кінця.
Найпопулярніший метод захисту котла від перегріву при раптових і частих відключеннях електрики – це використання блоків безперебійного живлення електричних генераторів. Взагалі, передбачливий господар, проживає в місцевості з частими відключеннями електроенергії, повинен подумати про це заздалегідь і прийняти всі заходи щодо забезпечення енергонезалежності своєї системи опалення.
Рада. Щоб система була незалежною, треба її розрахувати і зробити гравітаційної з природною циркуляцією теплоносія. Опалювальне обладнання потрібно підібрати якомога простіше, де відсутня електронний блок управління і дуттєвий вентилятор для котла.
Оскільки крім аварійної ситуації з відключенням електрики бувають й інші несправності, що приводять до перегріву, то наявність незалежних джерел електроенергії не панацея, потрібні більш універсальні рішення. Ось вони:
- установка двоходового захисного клапана;
- введення в схему обв’язки байпаса для природної циркуляції, що відводить тепло в буферну ємність або теплоакумулятор.

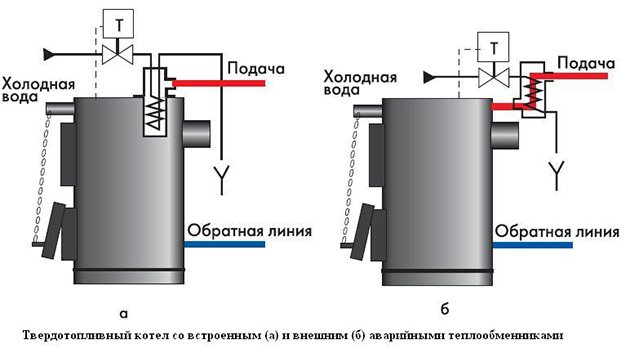

Примітка. У деяких моделях твердопаливних агрегатів впроваджена захист від перегріву за допомогою вбудованого або виносного теплообмінника. У разі аварії через нього пропускається холодна вода з водопровідної мережі. Таке рішення можна використовувати і тим, хто взявся виготовити котел на твердому паливі своїми руками.
Використання клапана безпеки

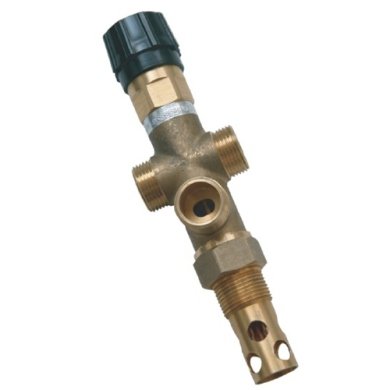

Це не одне і те ж, що запобіжний клапан. Останній просто скидає тиск в системі, але не охолоджує її. Інша справа — клапан захисту від перегріву котла, що відбирає з системи гарячу воду, а замість неї подає холодну, з водопроводу. Пристрій – енергонезалежне, приєднується до подаючої і зворотної магістралі, водопровідної мережі і каналізації.

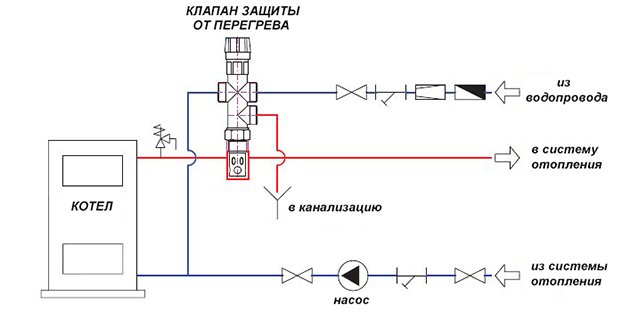

При температурі теплоносія понад 105 ?С клапан відкривається і завдяки тиску у водопроводі 2-5 Бар гаряча вода витісняється з сорочки теплогенератора і трубопроводів холодної, після чого йде в каналізацію. Як приєднується клапан захисту твердопаливного котла, показано на схемі:
Недолік цього способу захисту полягає в тому, що вона непридатна для систем, наповнених незамерзаючою рідиною. Крім того, схема непридатна в умовах, коли відсутнє централізоване водопостачання, адже разом з відключенням електроенергії припиниться подача води зі свердловини або басейну.
Схема з аварійним байпасом

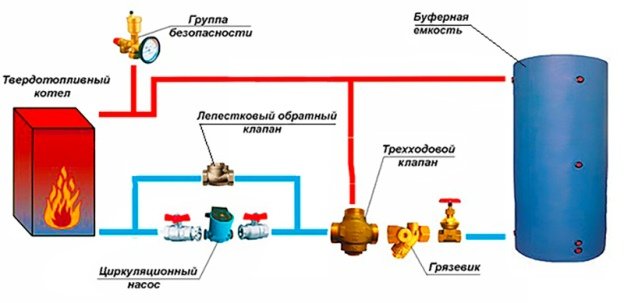

Практично не має недоліків подана нижче схема захисту твердопаливного котла від перегріву:
При відключенні електрики зупиниться циркуляційний насос, який під час роботи поддавливает пелюстка зворотного клапана, що перешкоджає руху води через байпас. Але після зупинки клапан відкриється і теплоносій продовжить циркуляцію природним чином. Навіть якщо в цей час станеться якась аварія з твердопаливним котлом і нагрівання води не зупиниться, то тепло буде відводитися в буферну ємність, поки дрова в топці не прогорять.
Правда, тут потрібно виконання кількох умов:
- наявність теплоаккумулятора або буферної ємності достатнього обсягу;
- труби котлового контуру до ємності повинні бути сталевими, з збільшеними діаметрами і належними для природної циркуляції ухилами;
- зворотний клапан – тільки пелюсткового типу, монтуємий в горизонтальному положенні.
Висновок
Схему і спосіб захисту краще підбирати відповідно до умов експлуатації. В одному випадку буде досить електричного генератора, в іншому не обійтися без байпасу і буферної ємності. Але використання останньої вважається переважним, в деяких країнах західної Європи експлуатація теплогенераторів на твердому паливі без буферної ємності взагалі заборонена.
