Будь котельне обладнання, яке встановлюється в приватному будинку або на підприємстві, являє собою джерело небезпеки. Водяна сорочка котла – це той же посудину, що знаходиться під тиском, а тому він вважається вибухонебезпечним. Щоб звести небезпеку до мінімуму, в сучасних теплогенераторах, а також у схемах їх обв’язки передбачається безліч захисних пристроїв і систем. Одне з найпростіших і в той же час поширених пристроїв — запобіжний клапан системи опалення. Про нього і піде мова в даному матеріалі.
Де встановлюється запобіжний клапан?
Щоб відповісти на це питання, треба спочатку розібратися, для чого він служить. Мета встановлення цього нехитрого пристрою – для захисту систем опалення, недопущення підвищеного тиску теплоносія в них. Таке може виникнути в результаті перегріву води в котлі, особливо це стосується агрегатів, що спалюють тверде паливо. Коли теплоносій в котельному баку закипає і починається пароутворення, за цим слідує стрибок тиску в системі. Наслідки можуть бути такими:
- протікання і розриви трубопроводів опалення, найчастіше – на з’єднаннях;
- руйнування полімерних труб і фітингів;
- вибух котлового бака, небезпека електричного замикання в котельні.

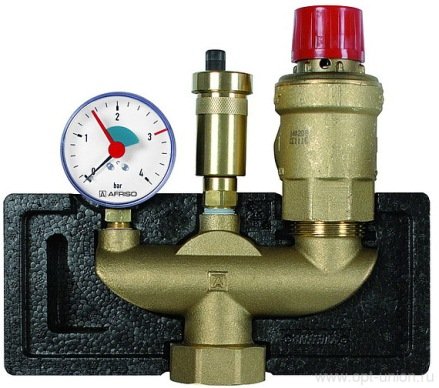

Від всіх цих неприємностей може захистити один невеликий клапан простої конструкції. Виходячи з того, що зростання тиску до критичної межі виникає в котлі, запобіжний клапан необхідно ставити якомога ближче до нього, на подаючому трубопроводі. Деякі виробники котельного обладнання комплектують свої вироби так званою групою безпеки, в яку входить скидний клапан, манометр і автоматичний. Група вмонтована прямо у водяну сорочку агрегату.
Необхідно зазначити, що запобіжні клапани для опалення використовується в схемах далеко не завжди. Наприклад, коли джерелом тепла в будинку є газовий або електричний котел, то скидного пристрій не потрібно. Причина в наявності автоматики безпеки в цих видах теплогенераторів і відсутність будь-якої інерції. Тобто, при досягненні заданої температури теплоносія газовий пальник або електричний елемент відключаються і нагрівання припиняється практично відразу.
Інша справа – твердопаливний котел або піч з водяним контуром, тут встановлення запобіжного клапана обов’язкове. Коли дрова в топці розгорілися і вода в мережі досягла необхідної температури, треба зменшити її нагрівання. Закривається доступ повітря в камеру згоряння і полум’я загасає, але розпечена топка за інерцією продовжує наганяти температуру. Якщо процес йде близько граничних значень (температура 90-95 ?С), то пароутворення в такі моменти неминуче.
Як вже говорилося вище, за вскипанием зростання слід тиску, який може запобігти запобіжний клапан системи опалення. Він автоматично відкриє шлях назовні для утворився пара і випустить його, тим самим знизивши тиск до нормального. Потім пристрій самостійно закриється і буде знову перебувати в черговому режимі.
Пристрій і принцип дії клапана

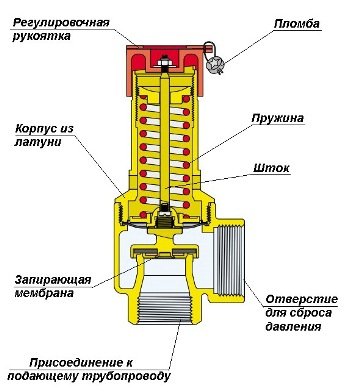

Конструкція клапана надзвичайно проста. Корпус виготовляється з якісної водопровідної латуні по технології гарячого штампування з двох литих деталей в полутвердом стані. Загальне пристрій запобіжного клапана показано на малюнку:

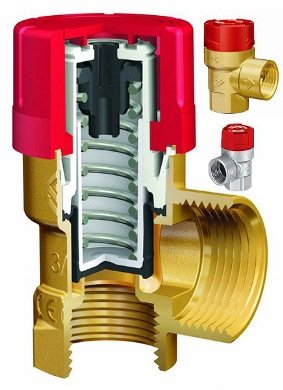

Головний робочий елемент клапана – пружина. Її пружність визначає силу тиску, яке повинно впливати на мембрану, що закриває прохід. Остання в нормальному положенні знаходиться в сідлі з ущільнювачем, поджатая пружиною. Верхнім упор для пружини служить металева шайба, закріплений на штоку, чий кінець прикручений до пластмасовою рукоятці. З її допомогою здійснюється регулювання клапана. Мембрана і ущільнювальні елементи виконуються з полімерних матеріалів, пружина – зі сталі.
Увесь цей нехитрий механізм діє так. В звичайному (черговому) режимі, поки параметри теплоносія знаходяться в заданих межах, мембрана закриває вхід у внутрішню камеру. Як тільки виникає ситуація, близька до аварійної і тиск в системі опалення приватного будинку зростає, пароводяна суміш починає підпирати мембрану. У певний момент сила тиску теплоносія долає пружність пружини, відкриває мембрану, потрапляє в камеру, а з неї назовні через бічний отвір.
Коли деяка кількість води залишить систему, тиск знизиться настільки, що не зможе протистояти пружині і мембрана знову закриє прохід. Трапляється, що спрацьовування механізму відбувається циклічно, особливо якщо тепловий агрегат працює на межі і температура теплоносія близька до максимальної (90-95 ° С). На практиці, коли підривний клапан для котла спрацьовує дуже часто, він втрачає герметичність і починає підтікати.
Якщо вами виявлені свіжі сліди патьоків з запобіжного механізму, то це явна ознака роботи теплогенератора в екстремальному режимі або наявності несправностей в системі опалення, наприклад, в розширювальному баку.
Рекомендації по вибору і установці
Оскільки далеко не всі виробники опалювального обладнання комплектують свої вироби групою безпеки, то найчастіше вибір запобіжного клапана для системи опалення доводиться робити самостійно. Для цього треба обов’язково вивчити технічні характеристики котельної установки, а саме знати її теплову потужність і максимальний тиск теплоносія.
Для довідки. У більшості теплогенераторів на твердому паливі відомих брендів величина максимального тиску становить 3 Бар. Виняток – котли тривалого горіння STROPUVA, чий межа дорівнює 2 Бар.
Оптимальний варіант – придбати клапан з регулюванням тиску, що охоплює діапазон. В межі регулювання повинно входити значення для вашого котла. Потім потрібно підібрати виріб по потужності теплової установки, але тут помилитися важко. В інструкції від виробника завжди вказуються межі теплової потужності агрегатів, спільно з яким може працювати клапан того чи іншого діаметра.
На ділянці трубопроводу від котла до того місця, де встановлений клапан скидання надлишкового тиску категорично забороняється ставити запірну арматуру. Крім того, не можна ставити пристрій після циркуляційного насоса, не забувайте, що останній не в змозі перекачувати пароводяную суміш.

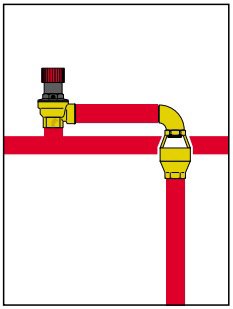

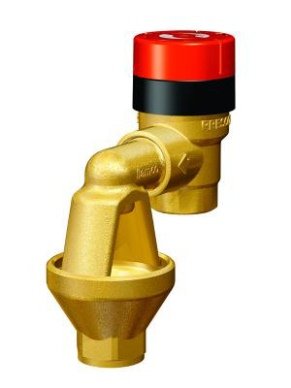

Щоб виключити розбризкування води по приміщенню топкової до випускного отвору клапана рекомендується приєднувати трубку, відводять викид в каналізацію. Якщо ж ви хочете візуально контролювати процес, то на вертикальний ділянку трубки можна поставити спеціальну зливну воронку з видимим розривом струменя.
Висновок
Пристрій безпеки для скидання тиску із-за своєї простої конструкції вважається досить надійним. Роблячи вибір, варто звернути увагу на якість матеріалу і не гнатися за дешевим продуктом. Не менш важлива і правильна настройка клапана по максимальному тиску котельної установки.
