Нормальне функціонування будь-якої системи водяного опалення неможливо без запірно — регулюючої арматури. Ці елементи присутні на всіх ділянках схеми починаючи від обв’язки котельні установки і закінчуючи самим останнім радіатором. Даний матеріал присвячений питанню, яка застосовується запірна арматура для опалення та функції вона виконує в тому чи іншому випадку.
Види запірно-регулюючої арматури
Для початку зауважимо, що в даній темі ми розглядаємо тільки елементи опалювальних схем приватних будинків і квартир, оскільки в загальному випадку спектр застосовуваної арматури досить широкий. Провести її огляд в рамках однієї статті буде важко.
Отже, запірно-регулююча арматура – це елементи системи, призначені для управління потоком теплоносія шляхом часткового чи повного перекриття прохідного перерізу трубопроводів.
За великим рахунком, всі елементи управління потоками, що встановлюються в системах опалення приватних будинків, можна розділити на такі групи:
- запірні;
- запірно-регулюючі;
- змішувально-регулюючі.
Не варто змішувати такі поняття, як запірно-регулююча арматура і контрольно-вимірювальні прилади (термометри, манометри). Також ніякого відношення до управління теплоносієм не мають різні запобіжні та воздухоотводние клапани, фільтри – грязьовики і прилади обліку.
Запірна арматура

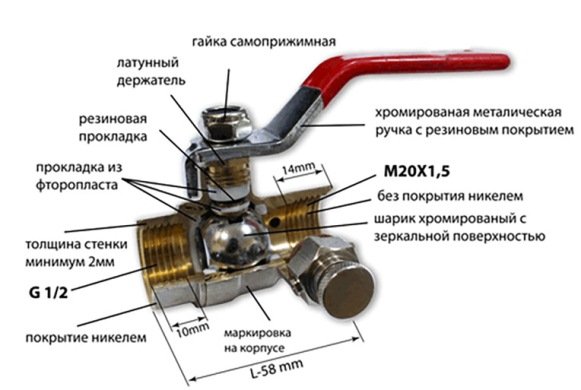

Найпоширенішим прикладом запірного пристрою може служити простий кульовий кран. Робочих положень у нього тільки 2: «відкрито» або «закрито». Завдяки своїй конструкції у відкритому стані кран пропускає через себе потік рідини без зміни її напрями і прохідного перерізу. Являє собою корпус з латуні з вбудованим елементом у вигляді кулі з отвором, що обертається штоком з рукояткою, як показано на схемі:
Сталевий полірований шар ущільнений полімерним матеріалом і здатний повертатися на 90?. Як видно зі схеми, пристрій регулюючої арматури також дозволяє перекривати потік не повністю, але такий спосіб регулювання використовувати не прийнято. По-перше, він дуже грубий, а по-друге, отвір кулі, повернене на якийсь кут, створює високий гідравлічний опір потоку рідини.

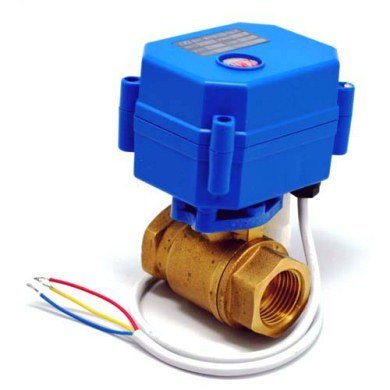

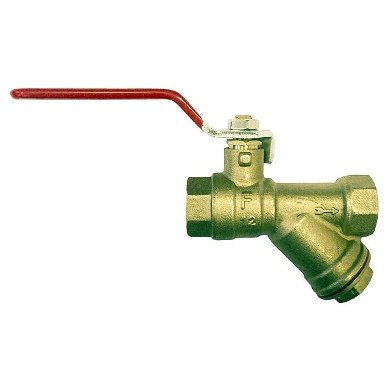

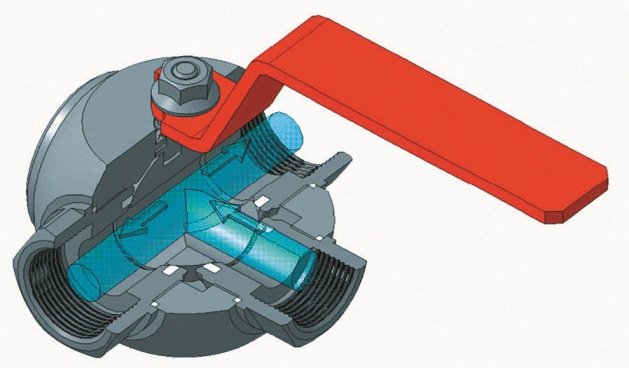

Для довідки. Сучасні кульові крани виробляються в багатофункціональних виконаннях: з вбудованим зливним штуцером, краном Маєвського, сітчастим фільтром і навіть електроприводом. Крім того, існують триходові кульові крани, можуть перемикати потоки в різних напрямках. Останні 2 модифікації застосовуються в індивідуальних системах досить рідко.
У системах водяного опалення запірні кульові крани використовуються в таких місцях:

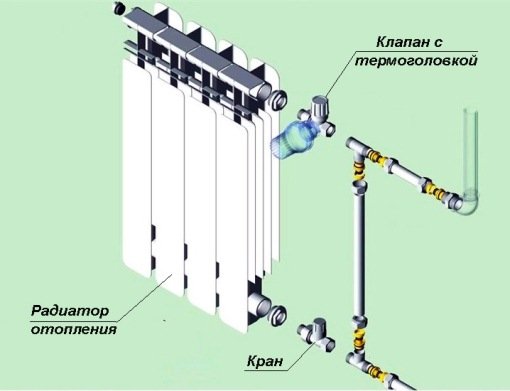

- відсікання від радіаторів системи з метою їх періодичного обслуговування;
- для відключення гілок і стояків;
- перекривання потоку для зняття або ремонту теплового та насосного обладнання, розширювальних баків;
- для спорожнення і поповнення системи.
Також до запірних пристроїв відносяться зворотні і різні запірні клапани з електричним приводом. Слід зазначити, що в системах приватних будинків та квартир дуже рідко встановлюється запірна та регулююча арматура з електроприводом, хіба тільки в складних і розгалужених схемах, керованих автоматикою.

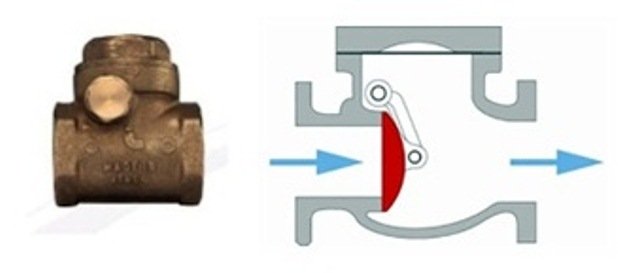

Що ж до зворотних клапанів, то їх завдання – пропускати в одну сторону теплоносій у повному обсязі, а в іншу – наглухо перекривати. Місце установки елементів схеми обв’язки котлів та інші приватні випадки, коли потрібно уникнути зворотного руху води.
Запірно-регулюючі елементи систем
До таких відносяться наступні пристрої:
- балансувальні вентилі;
- автоматичні регулятори перепаду тиску;
- термостатичні радіаторні клапани.

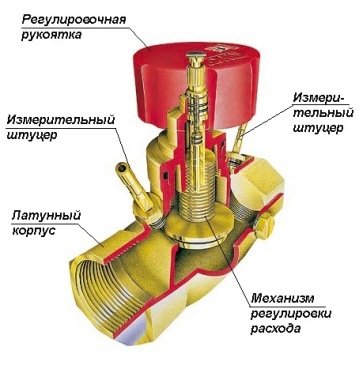

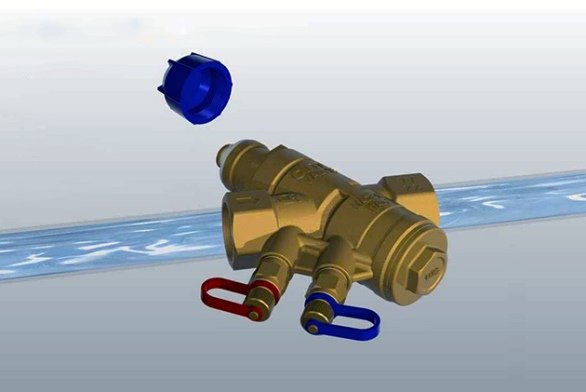

Перераховані типи запірно-регулюючої арматури покликані здійснювати кількісне регулювання теплоносія. Тобто, частково перекриваючи прохідний перетин трубопроводу, ці елементи забезпечують певний витрата води, що надходить на ділянку системи або в опалювальний прилад. Балансувальні вентилі ставляться як на виході з батарей, так і на початку гілки або стояка системи, як правило, – на зворотній магістралі.

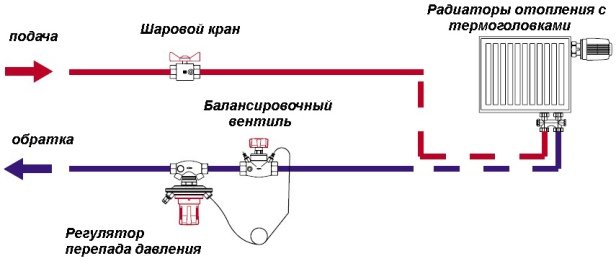

При великій кількості батарей диспозиція може змінитися і встановлення запірно-регулюючої арматури проводиться із застосуванням автоматичних регуляторів перепаду тиску. Вони ставляться спільно з вентилями і з’єднуються з ними капілярною трубкою. Балансовий вентиль забезпечує реквізит витрата теплоносія на гілку або стояк, а регулятор коригує його відповідно з роботою радіаторних термостатів.

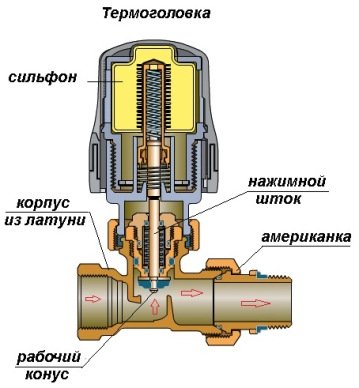

Автоматичні термостатичні клапани – це арматура для радіаторів, яка зменшує або збільшує протоку гарячої води через батарею в залежності від температури в приміщенні.
Встановлюється на подаючої підводці і може додатково оснащуватися термоголовкою і виносним терморегулятором для більш точного керування витратою теплоносія. Вважається невід’ємним елементом сучасних схем і одним з головних засобів економії енергоносіїв.
Змішувально-регулювальна арматура

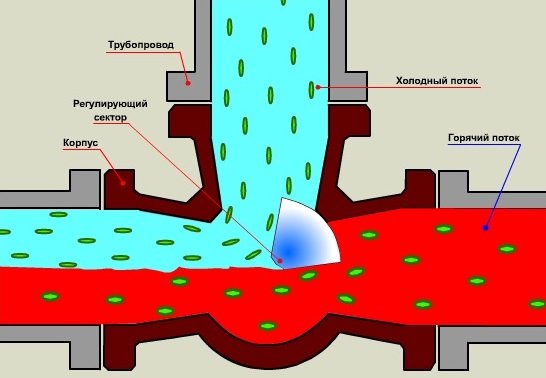

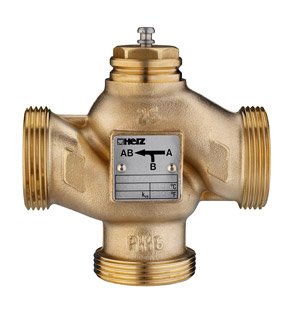

Яскравим представником цієї групи пристроїв є триходовий термостатичний клапан. Його завдання – якісне регулювання теплоносія, тобто, по температурі, а не по витраті. Триходовий клапан діє не так, як запірно-регулюючий кран, він працює як змішувальний вузол. Налаштований видавати теплоносій певної температури, елемент змішує два потоку в необхідних пропорціях.
Пристрій являє собою латунний корпус з трьома патрубками, всередині якого знаходиться шток, керований термостатичним приводом. Шток проходить через 2 сідла, регулюючи протікання крізь них потрібної кількості води з двох патрубків, щоб в третьому отримати суміш встановленої температури.
Треба сказати, що не кожна система опалення потребує подібної арматурі. Сфера застосування змішувальних пристроїв – підтримання температури в контурах теплих підлог, окремих радіаторах або цілих групах опалювальних приладів, а також у малих циркуляційних контурах твердопаливних котлів. А взагалі, всі приватні випадки використання змішувальних клапанів перерахувати досить важко, оскільки їх може бути дуже багато сучасних схемах водяного опалення.
Висновок
Функції, що виконує запірна та регулююча арматура для систем опалення, є життєво важливими. Ще не вигадано жодної схеми обігріву приватного будинку або квартири, де можна було б обійтися без кранів, вентилів і клапанів. До тих пір, поки буде існувати водяне опалення, арматура не втратить своєї актуальності.
