Зміст:
- Залежна (відкрита) система теплопостачання
- Незалежна (закрита) система опалення
- Висновок
Трапляється, що приватні будинки, що знаходяться в межах міста, розташовані поруч з прокладеними мережами центрального теплопостачання, а деякі навіть підключені до них. Звичайно, в нинішній час в пріоритеті – опалення індивідуальне, а централізоване поступово йде в минуле. Але якщо будинок вже підключено до мережі або є проблеми з автономною системою, то треба користуватися тим, що є в наявності. Для спільної роботи джерела тепла з споживачами використовується залежна і незалежна система опалення. Що вони собою представляють, а також плюси і мінуси обох схем будуть викладені в даному матеріалі.
Залежна (відкрита) система теплопостачання
Головна особливість залежної системи полягає в тому, що теплоносій, що протікає по магістральних мереж, безпосередньо надходить у будинок. Відкритою її називають тому, що з подаючого трубопроводу проводиться відбір теплоносія для забезпечення будинку гарячою водою. Найчастіше така схема застосовується при приєднанні до теплових мереж багатоквартирних житлових будинків, адміністративних та інших будівель загального користування. Робота схеми залежної системи опалення зображена на малюнку:

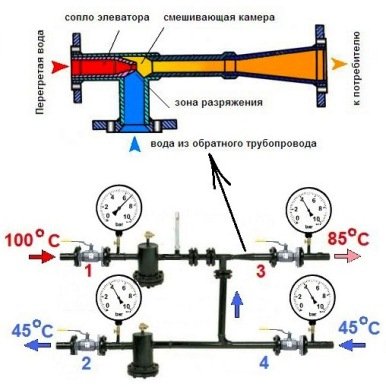

При температурі теплоносія в подаючому трубопроводі до 95 ?С він може бути спрямований безпосередньо в опалювальні прилади. Якщо ж температура вище і досягає 105 ?С, то на вводі в будинок встановлюється змішувальний елеваторний вузол, чиїм завданням є воду, що надходить з радіаторів, підмішувати в гарячий теплоносій з метою зниження його температури.
Для довідки. Централізована залежна система опалення має розрахунковий та реальний температурний графік. Розрахунковий графік характеризує максимальну температуру води і у відкритій системі буває 105 / 70 ?С або 95 / 70 ?С. Реальний графік залежить від погодних умов і може змінюватися щодня, він підтримується в центральному тепловому пункті. Коли на вулиці немає сильних морозів, температура теплоносія значно нижче розрахункової.

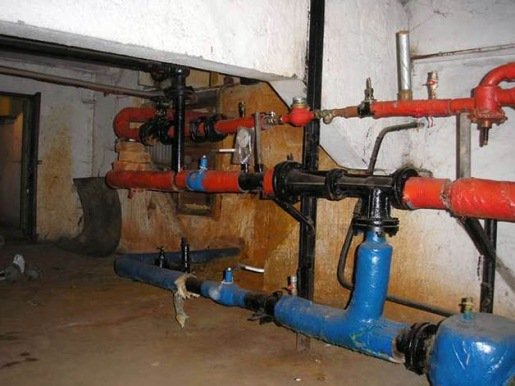

Схема була дуже популярна за часів СРСР, коли витратою енергоносіїв мало хто озабочивался. Справа в тому, що залежне з’єднання з елеваторними вузлами змішування працює досить надійно і практично не вимагає догляду, а роботи з монтажу та витрати на матеріали обходяться досить дешево. Знову ж таки, не потрібно прокладати додаткові труби для подачі в будинку гарячої води, коли її можна успішно відбирати з теплової магістралі.
Але на цьому позитивні сторони залежною схеми закінчуються. А негативних набагато більше:
- бруд, окалина та іржа з магістральних трубопроводів благополучно потрапляє у всі батареї споживачів. Старих чавунних радіаторів і конвекторів сталевих отакі дрібниці були страшні, а от сучасним алюмінієвим та інших опалювальних приладів точно не минути лиха;
- внаслідок зменшення водорозбору, проведення ремонтних робіт та інших причин часто виникає перепад тиску в залежній системі опалення, а то і гідроудари. Це загрожує наслідками для сучасних батарей і полімерних трубопроводів;
- якість теплоносія залишає бажати кращого, адже він безпосередньо йде на водопостачання. І, хоча в котельні вода проходить всі етапи очищення та знесолення, кілометри старих іржавих магістралей дають про себе знати;
- регулювати температуру в приміщеннях непросто. Навіть полнопроходные термостатичні вентилі швидко виходять з ладу із-за поганої якості теплоносія.
Незалежна (закрита) система опалення

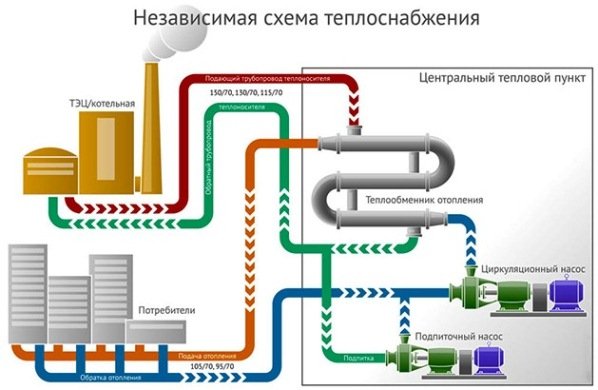

В даний час при влаштуванні нових котелень стала частіше застосовуватися незалежна схема приєднання системи опалення. В ній мають місце основний і додатковий контур циркуляції, гідравлічно розділені теплообмінником. Тобто, теплоносій від котельні або ТЕЦ йде до центрального теплового пункту, де потрапляє в теплообмінник, це і є головний контур. Додатковий контур – це система опалення будинку теплоносій в ньому циркулює через цей же теплообмінник, отримуючи тепло від мережної води з котельні. Схема роботи незалежної системи показана на малюнку:

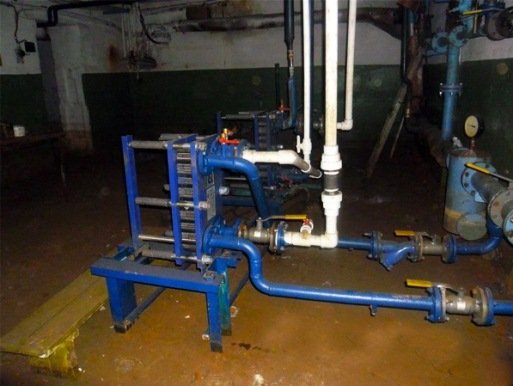

Для довідки. Раніше в подібних системах встановлювалися громіздкі кожухотрубні теплообмінники, займали багато місця. Це було головною трудністю, але з появою швидкісних пластинчастих теплообмінників дана проблема перестала існувати.

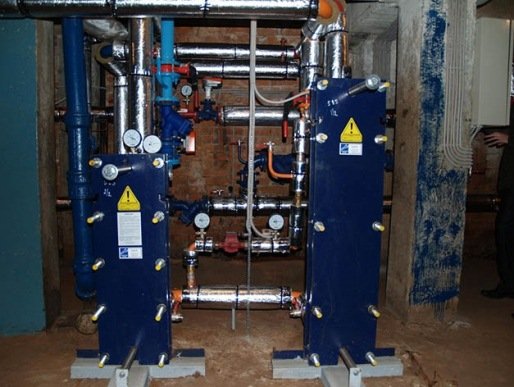

А як же бути з централізованою подачею гарячої води, адже тепер брати її з магістралі не можна, там надто висока температура (від 105 до 150 ?С)? Все просто: незалежна схема підключення допускає встановлення будь-якої кількості пластинчастих теплообмінників, приєднаних до магістральних трубопроводів. Один буде забезпечувати теплом опалювальну систему будинку, а другий може готувати воду для господарських потреб. Як це реалізується, показано на схемі:
Щоб гаряча вода надходила завжди однакової температури, контур ГВП робиться замкнутим з організацією автоматичного підживлення у зворотному трубопроводі. У багатоквартирних будинках циркуляційну зворотну лінію ГВП можна побачити у ванній кімнаті, до неї приєднуються рушникосушки.
Очевидно, що експлуатація незалежної системи опалення має масу переваг:
- домашній контур опалення не залежить від якості зовнішнього теплоносія, стану магістральних мереж і перепадів тиску. Все навантаження лягає на пластинчастий теплообмінник;
- є можливість регулювати температуру в приміщеннях з допомогою термостатичних вентилів;
- теплоносій в малому контурі можна відфільтрувати і очистити від солей, головне, щоб труби були в хорошому стані;
- в системі ГВП буде вода питного якості, що надходить в будинок з водопровідної магістралі.
Тим не менше з-за брудного теплоносія низької якості в центральній мережі потрібно періодична промивка незалежної системи опалення, а точніше, — пластинчастого теплообмінника. Благо зробити це не так вже складно. Ще з недоліків слід відзначити більш високі витрати на придбання обладнання, а саме: теплообмінників, циркуляційних насосів, запірно — регулюючої арматури. Зате закрита система надійніше і безпечніше відкритою, вона більше відповідає сучасним вимогам і краще адаптована до нового обладнання.
Висновок
Якщо в силу якихось причин вам доведеться вибирати схему підключення до централізованих мереж, то краще незалежна система опалення приватного будинку. Навіть якщо температура в магістралі невисока, все одно не варто подавати цю воду у свою систему, краще гідравлічно відокремити її від центральної. За умови, що така можливість існує в матеріальному плані, а якщо ні – доведеться врізатися безпосередньо, за залежною схемою.
