Система водяного опалення, в якій використовується мембранний розширювальний бак і теплоносій жодним чином не контактує з атмосферним повітрям, вважається закритою і працює під тиском. Ця схема — найбільш поширена на даний момент, оскільки володіє безліччю переваг. У даній статті ми розберемо, що таке закрита система опалення приватного будинку, її плюси і мінуси, а також особливості обслуговування.
Що являє собою закрита система опалення?
Важлива особливість такої системи – відсутність контакту з зовнішнім повітрям і наявність невеликого надлишкового тиску. Як правило, схема працює при штучному спонукання циркуляції теплоносія з допомогою насоса. Це дозволяє не турбуватися про дотримання великих ухилів магістралей, а також приймати менші діаметри труб і прокладати їх найбільш зручним способом.
Як правило, гравітаційна система опалення з природною циркуляцією теплоносія робиться з відкритим розширювальним баком, встановлюються у найвищій точці. Закрита система традиційно забезпечується циркуляційним насосом, що підвищує ефективність її роботи і знижує матеріаломісткість.
Завдяки своїм особливостям системи закритого типу мають масу переваг:
- теплоносій, що знаходиться під тиском, нагрівається швидше;
- ймовірність завоздушивания мережі трубопроводів і радіаторів дуже низька;
- теплоносій не насичується киснем і не випаровується в атмосферу, що дуже важливо при заповненні системи антифризом;
- установка розширювального бака в закритій системі опалення проводиться на зворотному трубопроводі біля котла, що дуже зручно в плані обслуговування;
- немає потреби використовувати трубопроводи великих діаметрів і прокладати їх на увазі, в цьому відношенні закрита система з примусовою циркуляцією – оптимальний вибір для приватного будинку.
Істотний недолік лише один — залежність від надійності електропостачання, закрита система опалення без насоса, що живиться від електромережі, працювати не буде. На щастя, циркуляційні агрегати для індивідуальних систем мають невелику споживану потужність, а тому на час відключення електрики зможуть функціонувати від блоку безперебійного живлення досить довгий час.
Деякі фахівці стверджують, що вирішити проблему відключення електроенергії допоможе закрита система з природною циркуляцією. Нагадаємо, що в цьому випадку рух теплоносія відбувається за рахунок різниці щільності та маси гарячої та охолодженої води. Перша, нагріваючись в котлі, як більш легка витісняється вгору йде від радіаторів остившім теплоносієм, що мають велику масу.
Незважаючи на те, що тиск в закритій системі опалення (1.5—2 Бар) не перешкоджає гравітаційному руху потоків гарячої і холодної води, ефективність її роботи досить сумнівна. Справа в тому, що різниця конвективних сил і так невелика, а тут ще потрібно долати опір мембрани бака, що розтягується при розширенні води. Щоб не зв’язуватися з цими слизькими моментами, на закриту систему краще завжди ставити насос. Якщо є необхідність змонтувати самотечную схему, то треба її робити відкритою.
Схема замкненої системи опалення
В приватному домобудівництві традиційно застосовується 2 види схем:
- однотрубна;
- двотрубна.

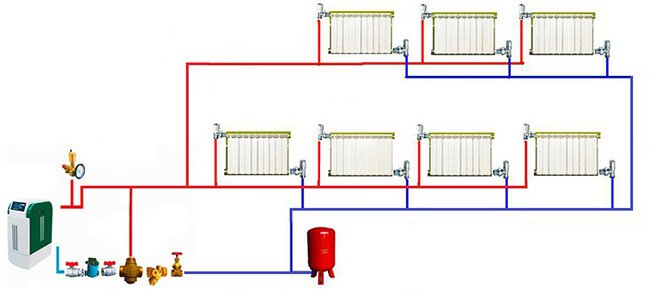

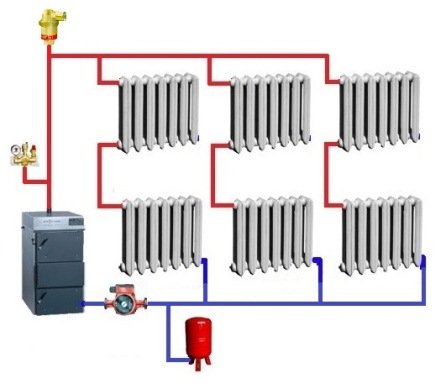

Однотрубна, більше відома як «ленінградка», задовільно працює в одно – і двоповерхових будинках невеликій площі, коли на кожному поверсі встановлено не більше 5 радіаторів. Реалізація схеми вимагає точного розрахунку діаметрів труб і кількості секцій батарей, так як теплоносій значно остигає після проходження кожного наступного радіатора. Дотримання цих вимог потребує і однотрубна схема системи опалення закритого типу з верхньою розводкою, що зображена нижче на рисунку:
Примітка. Незалежно від обраного типу схеми закрита система повинна містити в своєму складі групу безпеки, іноді вона йде в комплекті з котлом. Група складається з манометра для контролю тиску, повітрявідводчика і запобіжного клапана для аварійного скидання води. Вузол встановлюється на подаючому трубопроводі, що виходить з котла, причому без всякої запірної арматури.

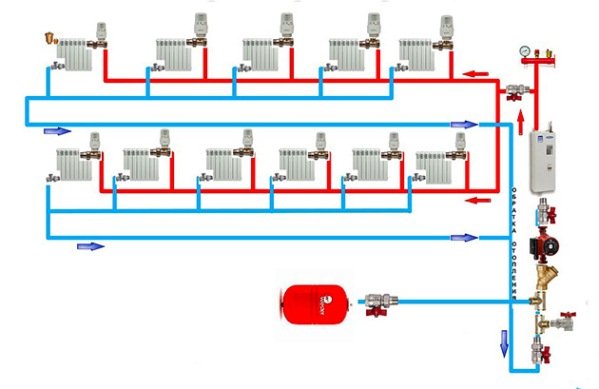

Двотрубна схема замкненої системи простіше у розрахунку та монтажі, славиться популярністю завдяки хорошим робочим показниками. Адже теплоносій до всіх радіаторів доставляється з однаковою температурою, а при реалізації попутної схеми ще й проходить однакову відстань. Приклад двотрубної системи показаний на рисунку:
Деякі доповнення має закрита система опалення з твердопаливним котлом. Щоб уникнути утворення конденсату в топці теплогенератора схема доповнюється змішувальним вузлом з триходовим клапаном і байпасній лінії. Клапан змушує обертатися воду по байпасу до тих пір, поки вона не нагріється до встановленої температури, і тільки потім запускає в котел теплоносій з магістралі.
Як заповнити систему теплоносієм?
Коли штуцер підживлення приєднаний до водопровідної мережі за допомогою кульового крана, то здійснити заповнення системи опалення закритого типу теплоносієм досить просто. Для цієї справи є сенс залучити помічника, особливо якщо будинок має кілька поверхів. Одна людина керує краном підживлення, а другий займається випуском повітря з батарей. Кран відкривається приблизно на третину, щоб напір не був сильним.

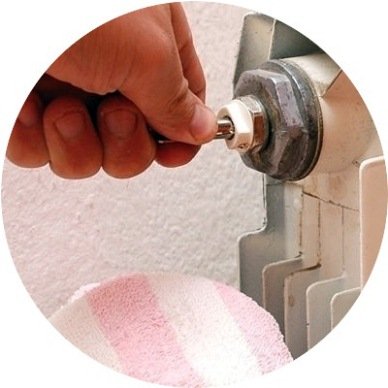

Людина, що знаходиться в котельні, стежить за показаннями манометра, підживлення закритої системи опалення закривається, коли тиск досягне 2 Бар. Тепер помічник допомогою кранів Маєвського стравлює повітря з радіаторів, після чого тиск падає. Мета – вийти на розрахунковий тиск, видаливши з трубопроводів весь повітря шляхом її поступового витіснення водопровідною водою.

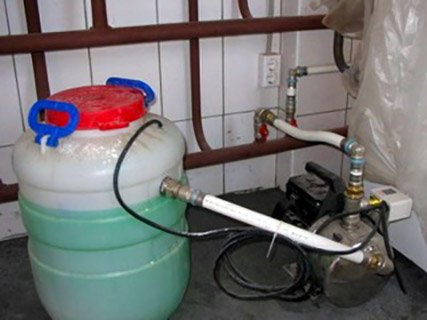

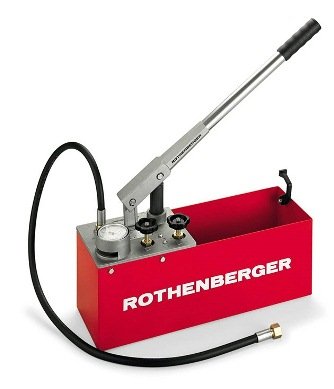

Складніше закачати теплоносій в закриту систему, коли підживлення з водопроводу відсутня або потрібно залити незамерзаючу рідину. Для цього знадобиться спеціальний ручний або електричний насос і ємність для теплоносія, з якої він буде перекачуватися в систему. Попередньо треба відкрити всі повітряні крани на радіаторах, а потім заповнювати труби через зливний штуцер, підключивши до нього насос з зворотнім клапаном.
У міру того як відбувається закачування рідини, треба закривати крани Маєвського, з яких потече теплоносій. Накачавши систему 1.5 Бар, треба виконати видалення повітря, після чого тиск доводиться до робочого. Наприкінці проводиться пробний запуск котла і коригування тиску, а при необхідності – випускання повітря.
Чому падає тиск в закритій системі опалення?
Причина, з якої падає тиск, існує одна – відсутність герметичності, чи то пак, протікання. Питання в тому, щоб її знайти. Характерною ознакою протікання служить калюжка в певному місці або бура пляма, коли вода встигає висохнути. В процесі пошуку слід оглянути наступні вузли і елементи:
- з’єднання труб та фітінгів: буває, що в останніх виникають тріщини;
- автоматичні повітровідвідники: несправний елемент із застряглим поплавком пропускатиме воду;
- запірно — регулююча арматура, запобіжний клапан;
- розширювальний бак: тріщина в мембрані викличе падіння тиску, поява повітря в системі і часте відключення котла.
Для усунення протікання не обійтися без часткового або повного спорожнення трубопроводів. По закінченні робіт доведеться знову залити воду в систему, створити необхідний тиск і простежити за манометром протягом декількох днів.
Висновок
Закрита опалювальна система володіє масою достоїнств, звідси її популярність. Якщо монтаж і пуск в експлуатацію зроблений правильно, то вона довгий час не вимагає втручання в свою роботу. Більшість виникаючих несправностей можна спокійно усунути своїми руками, як і обслуговування системи. Бажано щорічно перевіряти працездатність таких елементів, як воздухоотводчики, клапани та розширювальний бак.
