Незважаючи на значну вартість порівняно з радіаторним опаленням, підлогові системи обігріву не втрачають своєї популярності, особливо в новому будівництві. Щоб вкладені кошти були виправдані, краще вибрати для монтажу якісні матеріали і в першу чергу – труби для гріючих контурів.
Саме у зв’язку з високою ціною кожен домовласник хоче виконати пристрій такого обігріву раз і назавжди, це за нашими мірками – не менш, ніж на 30 років. Даний матеріал покликаний допомогти простому обивателю розібратися, які труби краще вибрати для теплої підлоги, щоб його експлуатація була довговічною і безаварійної.
Види труб для теплої підлоги
Щоб визначитися з вибором труб, треба знати, які з нині існуючих придатні до використання в системах підлогового обігріву. Це вироби з таких матеріалів:
- з поліетилену з алюмінієвим армуючим шаром (металопластикові);
- з поліетилену або полі-бутилену з кисневим бар’єром;
- з міді.
Для довідки. Раніше, коли не було альтернативи, застосовувалися сталеві труби для теплої підлоги, але така практика залишилася в минулому, оскільки звичайний метал по всіх позиціях програє сучасним полімерним виробів.
Металопластикові труби
Отже, першу позицію у всіх відносинах займають металопластикові труби. Вони найбільш доступні, перевірені часом, а служать надійно і довго. Але ці позитивні характеристики відносяться не до всіх виробів, а тільки до якісних, виготовлених за сучасними технологіями. Між тим є й дешеві аналоги, що випускаються в основному азіатськими або турецькими компаніями. Їх продукцію можна купувати, але тільки не на теплу підлогу, замоноличиваемый в цементну стяжку. Розглянемо, у чому різниця між якісним та дешевим продуктом.

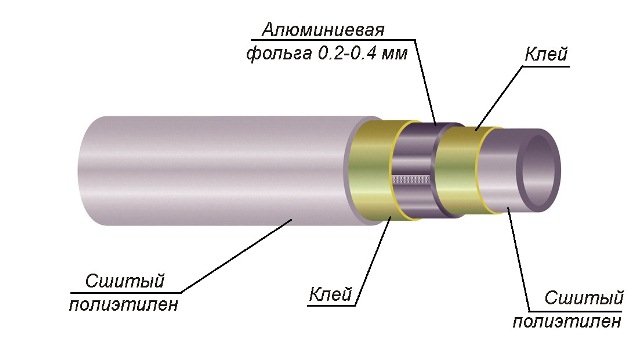

Металлополимерная труба для опалення має п’ятишарову конфігурацію. Внутрішній шар – базисна труба – зроблена із зшитого поліетилену марки РЕ-Х або PE-RT утворює прохідний діаметр трубопроводу, де протікає теплоносій.

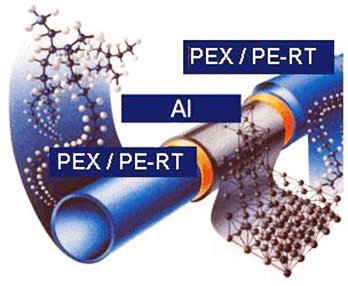

Для довідки. Поняття зшивання полімерів не означає, що на трубі повинен бути шов. Це складний технологічний процес, при якому молекули матеріалу з’єднуються в великий тривимірний каркас з допомогою поперечних зв’язків. Завдяки цьому процесу полімери набувають такі властивості, як стійкість до підвищеної температури і тиску. Коли потрібно зберігати розміри труби при впливі гарячого теплоносія, найкращий варіант – це поліетилену PE-RT.
Поверх базисної труби наноситься клеюча суміш, а слідом – алюмінієва фольга, у різних виробників її товщина варіюється в діапазоні 0.2—0.4 мм. Вона виконує 2 функції:
- армування і зменшення теплового подовження труби;
- створення кисневого бар’єру.

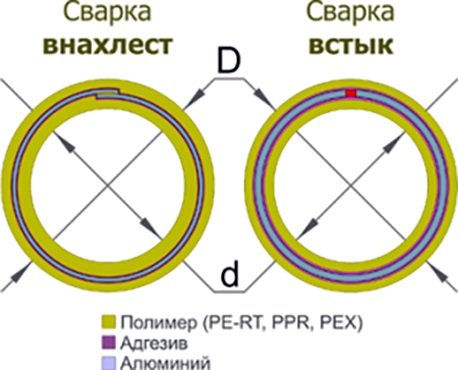

В силу своєї структури та умов роботи полімерні матеріали схильні до проникнення крізь них кисню, що є одним з головних ворогів водяних опалювальних систем. Самий хороший варіант перешкодити потраплянню кисню в теплоносій – поставити на його шляху непроникне перешкоду, його роль грає алюміній. Фольга з нього в металопластикової труби для теплої підлоги поздовжньо зварюється двома способами: встик і внахлест.
Зварювання алюмінієвого шару встик і є ознака високоякісного продукту, в дешевих виробах він зварений внапуск, що добре помітно на зрізі труби неозброєним оком.
Далі, на алюмінієву армування знову завдано склеювальний шар і другий шар з поліетилену. Як правило, на водяна тепла підлога йде металлополимерная труба РЕ-Х — AL — RE-Х зовнішнім діаметром 16 мм і товщиною стінки 2 мм Її технічні характеристики такі:
- робоча температура до 95 ° С, короткочасно до 130 ?С;
- максимальний тиск теплоносія – до 10 Бар;
- вага 1 м – 115 грам;
- довжина труби в бухті – 200 м;
- термін служби – до 50 років.
Основними перевагами металопластикових труб вважаються доступна ціна, надійність і здатність «запам’ятовувати» форму після згинання. Недоліки – великий радіус вигину і невисока стійкість до механічних впливів, а також нездатність витримувати високі температури, хоча в підлоговому опаленні цього і не потрібно.
Поліетиленові труби

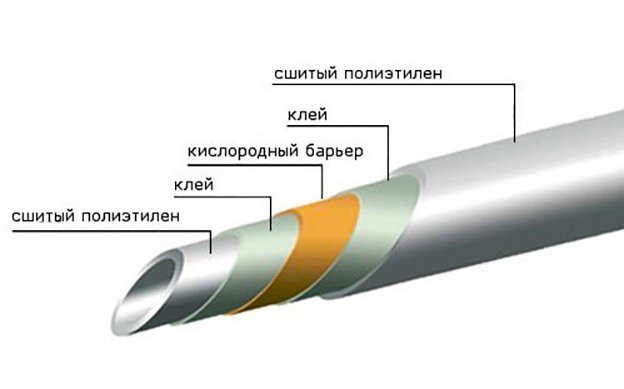

Якщо потрібно прокласти підлогу трубами з чистого поліетилену, то до ваших послуг продукти РЕ-Х — AVOH або PE-RT — AVOH розмірами 16 х 2 мм. Їх структура один в один повторює будову металопластикової труби, з тією лише різницею, що замість алюмінієвої вставки між двома шарами полімеру вкладений кислородонепроницаемый шар з этиленовинила товщиною 0.05 мм

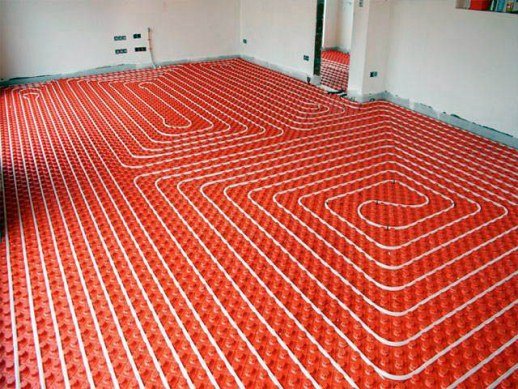

Таке рішення додало трубі гнучкості і абсолютно позбавило «пам’яті», після перегину виріб прагне знову випрямитися. Тобто, при монтажі трубу легко зігнути без всяких інструментів і без небезпеки зламати, але місце вигину вимагає додаткової фіксації. З метою спростити процес труби теплої підлоги розкладають по утеплювачу зі спеціальними виступами.
На жаль, поліетиленові труби для теплої підлоги по робочим характеристикам поступаються металлополимерным, а за ціною навіть трохи дорожче і тому не надто популярні:
- робоча температура – до 70 ? с, короткочасно до 95 ?С;
- максимальний тиск теплоносія – до 10 Бар;
- вага 1 м – 88 грам;
- довжина труби в бухті – 200 м.
Тобто, сфера застосування даного продукту обмежена підлоговими системами обігріву, де температура теплоносія рідко перевищує 45 ?С. Але якщо існує найменша небезпека, що з колектора в гріючий контур може потрапити гаряча вода з магістрального трубопроводу, то в таких системах підійдуть труби лише з металопластику або міді, поліетилен може постраждати або навіть зруйнуватися.

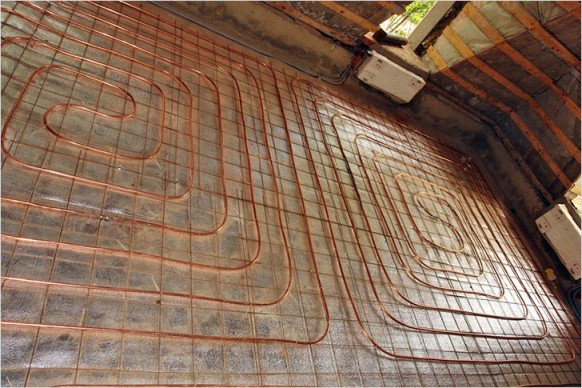

Кілька слів про мідних трубах. Вони, без перебільшення, ідеальний вибір труби для теплої підлоги. Міцність, стійкість до температур і тиску, малий радіус вигину і висока тепловіддача – ось список всіх достоїнств виробів з міді. Їх біда – у високій вартості, з-за чого дані труби доступні далеко не всім бажаючим.
Розрахунок труб
Те, що найбільше хвилює будь-якого домовласника – це, звичайно, розрахунок вартості теплої водяної підлоги. Щоб його виконати, слід знати кількість всіх матеріалів і комплектуючих, оскільки з практики відомо, що їх загальна вартість становить левову частку (до 70%) від витрат на реалізацію проекту в цілому. Основний матеріал контурів підлогового опалення – це труби, тому в першу чергу потрібно прикинути їх ціну. Для цього потрібно дізнатися витрата труби, а потім можна обчислити її загальну довжину.
Для укрупнених розрахунків можна скористатися таблицею, де наводяться дані по витраті труби в залежності від кроку її укладання.
Щоб виконати розрахунок труби для теплої підлоги, потрібно значення з таблиці помножити на площу приміщення, де буде організовано підлогове опалення. Отриманий результат краще взяти з запасом близько 10%.
Висновок
З усього вищесказаного можна зробити висновок, що при наявності фінансових можливостей для теплої підлоги краще використовувати мідні труби, якщо ж бюджет обмежений, то добре підійдуть і металопластикові. Додатковий бонус в тому, що монтаж схеми можна виконати самостійно, за рахунок чого заощадити гроші.
