Зміст:
- Призначення стяжки теплої підлоги
- Підготовка: пристрій деформаційних швів
- Рекомендації по влаштуванню стяжки
- Висновок
Найчастіше технологія монтажу теплих підлог передбачає пристрій поверх змонтованих гріючих контурів з труб або електричних кабелів цементно-піщаної стяжки. В інструкціях з монтажу систем підлогового обігріву виробник, як правило, обходить це питання стороною. Між тим пристрій міцного і довговічного підстави, піддається перепадам температур – процес непростий і вимагає дотримання певних правил. Завдання даної статті – висвітлити питання, як правильно виконати цементну підставу і яка повинна бути товщина стяжки підлоги.
Призначення стяжки теплої підлоги
Звичайна стяжка, виконувана практично у всіх приміщеннях житлових будинків, несе на собі ряд функцій:
- створює максимально рівну поверхню для укладання фінішного підлогового покриття;
- посилює міцність і надійність конструкції будівлі в цілому;
- розподіляє навантаження від меблів, обладнання та побутової техніки рівномірно по всій поверхні.
Крім цих функцій стяжка для теплої підлоги виконує додаткові завдання, а тому вимоги до її якості вище. Завдання такі:
- служити хорошим «посередником» у передачі теплової енергії від труб повітряному середовищі приміщення;
- рівномірно розподіляти тепло по всій площі;
- захищати гріючий контур від механічних впливів.
При цьому стяжка над теплою підлогою повинна довго служити і витримувати перепади температур, не руйнуючись і не пошкоджуючи замоноличенные в ній труби. Перед виконанням робіт по заливці підстави слід ретельно підготуватися, а після них – витримати рекомендації по затвердінню підлоги. Оскільки майбутня монолітна плита буде піддаватися нагрівання, розширюватися вона буде сильніше, ніж звичайні стяжки, це треба врахувати при монтажі.
Для довідки. Технологія укладання звичайної стяжки поверх шару утеплювача, чия максимальна товщина не перевищує 100 мм, рекомендує передбачити деформаційний шов по всьому периметру приміщення шириною до 5 мм
Підготовка: пристрій деформаційних швів
Після того, як укладання теплої підлоги під стяжку закінчена, можна добре побачити всі підводні камені, пов’язані з майбутнім покриттям. Наприклад, коли гріючих контурів в кімнаті вийшло 2, то і монолітних плит треба зробити дві, а між ними обов’язково передбачити деформаційний шов. Інший момент: розподільний колектор напевно знаходиться в іншому приміщенні, тому труби теплої підлоги, що ведуть до нього, перетнуть кілька подібних швів. Дві або три плити хоч і з невеликою різницею температур, але будуть розширюватися по-різному, змушуючи вмуровані в них труби або кабелі працювати на розрив. Це позначиться на довговічності функціонування контуру, значить, потрібно правильно виконати переходи труб з однієї стяжки в іншу.

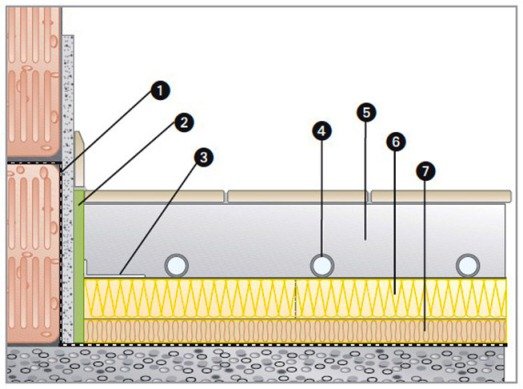

Нижче на малюнку показана схема виконання деформаційного шва біля стіни по всій товщині теплої підлоги:
1 – гідроізоляційне покриття; 2 – демпферна стрічка товщиною від 8 до 10 мм; 3 – поліетиленова плівка; 4 – труби гріючого контуру; 5 – цементна стяжка; 6 – утеплювач з тепловідбивною плівкою; 7 – додатковий теплоізоляційний шар (при необхідності).

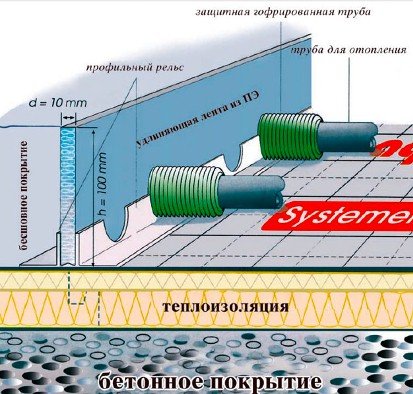

У деформаційний шов між плитами окремих контурів також закладається демпферна стрічка товщиною не менше 10 мм, а для організації перетину трубами цього шва в ньому встановлюється спеціальний профіль. При цьому труби повинні проходити крізь захисні футляри:
Примітка. У випадку, коли виконується армування стяжки, сітки з осередками 150 х 150 мм укладаються на теплоізоляційний шар теж з урахуванням поділу покриття деформаційним швом.
Рекомендації по влаштуванню стяжки
Перш за все, слід знати, що мінімальна товщина стяжки над водяним теплою підлогою має становити не менше 30 мм вище верху труби. Якщо взяти до уваги, що для підлогового обігріву використовувалася труба діаметром 16 мм або електричний кабель, то загальна товщина цементного покриття вийде 50 мм. Така потужність шару враховує довготривале навантаження від легкої меблів і людей, а також є мінімальною у плані розподілу тепла і його передачі в приміщення.

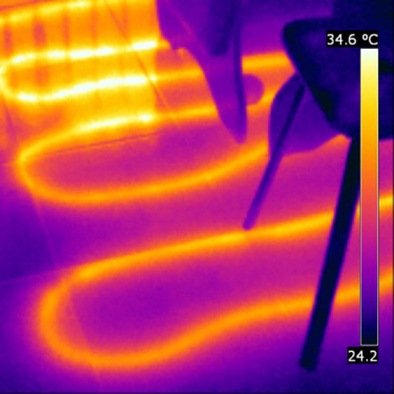

Цікаво подивитися різні фото, зроблені тепловізором при працюючому підлоговому опаленні в інфрачервоному діапазоні. Коли товщина стяжки під теплу підлогу мінімальна, а крок укладання труб великий, то можна помітити, що поверхня прогрівається нерівномірно:

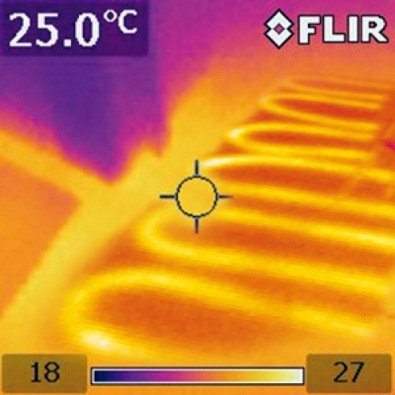

Як правило, фахівці рекомендують витримати потужність шару 70 мм, а товщину стяжки над трубами теплої підлоги – 50 мм. Це найкращий варіант у всіх відносинах, оскільки підстава зможе витримувати статичні та динамічні навантаження від меблів і побутової техніки, при цьому ідеально розподіляючи тепло, як показано на фото:
В той же час не варто занадто нарощувати потужність підстави, якщо товщина стяжки над теплою підлогою перевищить 50 мм, то виявиться інший недолік системи підлогового обігріву – інерційність. Плита стане прогріватися набагато довше, як і охолоджуватися, зводячи можливість автоматичного регулювання з допомогою виносних датчиків температури практично до нуля. Знову ж таки, на бетонне перекриття ляже підвищене навантаження, чого не слід допускати.
Примітка. У деяких інструкціях з монтажу вказується висота стяжки для електричного теплого статі 40-50 мм. Це вірно лише для плівкових нагрівачів або термоматов під кахельну плитку, до звичайної кабельної системи обігріву вимоги ті ж, що і водяний.
Пристрій підстави під фінішне покриття проводиться звичайним цементно-піщаним розчином, змішаним у пропорції 1:3, при цьому до складу стяжки повинен обов’язково входити пластифікатор. Його кількість на 1 м3 розчину визначається у відповідності з інструкцією на упаковці. Можна піти й по іншому шляху – придбати готову будівельну суміш для теплих підлог. Висоту поверхні при виконанні робіт треба контролювати за завчасно встановленим маячками. Після закінчення заливання стяжки потрібно 28 днів для повного тужавіння.
Висновок
На практиці заливка стяжки для системи підлогового обігріву справа скрупульозне і вимагає деяких навичок і терпіння. Якщо таких навичок немає, то напевно поверхню вийде не дуже рівною і її доведеться коригувати додатковим вирівнюючим шаром. Нехай це вас не бентежить, головне – витримати товщину.
