Такий вид обігріву приміщень, як підлогове опалення, знаходить все більшу популярність. І не дивно, адже це – найбільш ефективний і економічний спосіб, а ще він може вписатися в будь-який інтер’єр, тому що немає ніяких опалювальних приладів, все заховано в підлозі. У той же час фінансові вкладення в цьому випадку більше, ніж при реалізації традиційних радіаторних схем. Єдиний спосіб якось заощадити – це взятися за справу власноруч. Про те, як самостійно зробити теплу підлогу від опалення, і піде мова в даній статті.
Підготовчий етап
Будь-яка практика починається з теорії, облаштування підлогового опалення не виняток. Тому спочатку рекомендується виконати розрахунок системи, метою якого є визначити:
- потрібну теплову потужність для кожного приміщення;
- питома витрата тепла на 1 м2 кімнати;
- діаметр труби для підлогового контуру;
- крок розкладки труб;
- загальну довжину кожного контуру.
Звичайно, щоб розрахувати теплі підлоги в приватному будинку або квартирі, кращий варіант – звернутися до фахівців і отримати від них точний розрахунок, за яким сміливо виконується монтаж. Якщо з якихось причин це неможливо, укрупнений розрахунок можна провести самостійно, як і взяти на себе всю відповідальність за помилки та неточності. Існує 2 поширених методу таких обчислень, найпростіший полягає в тому, щоб покласти на кожен м2 приміщення 5 м труби.

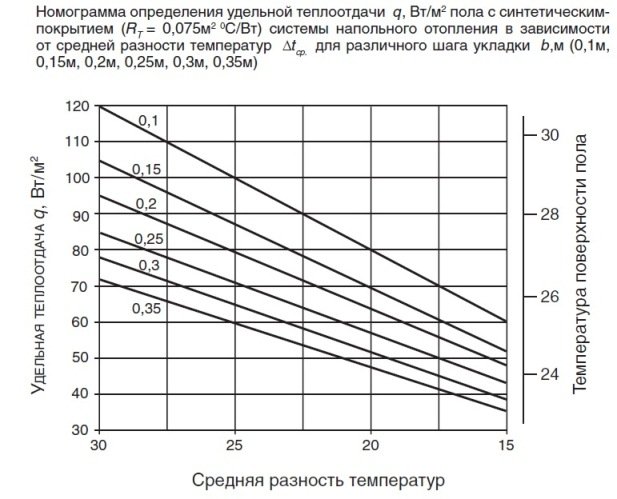

Другий метод складніше, але і результат вийде точніше. Щоб прорахувати, а потім зробити теплу підлогу своїми руками, з’ясовується потрібна теплова потужність з розрахунку 40 Вт на 1 м3. Помноживши це значення на загальний об’єм, отримаємо теплову потужність, яку ділимо на квадратуру і дізнаємося питома витрата тепла. Для визначення інших параметрів пропонується скористатися графіками, поданими нижче:

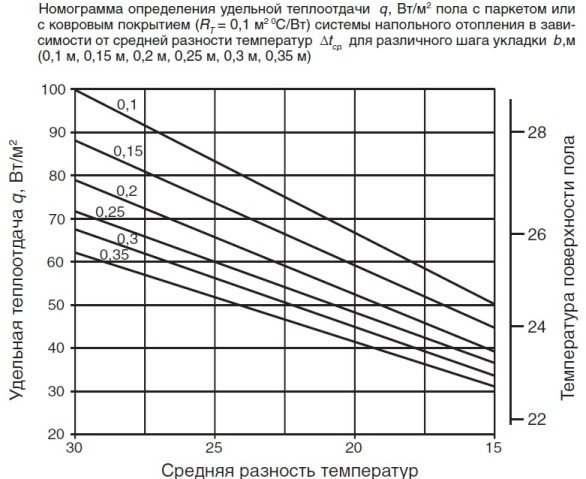

Оскільки реальна тепловіддача підлогової системи безпосередньо залежить від товщини і матеріалу покриття, то далі запропоновані номограми для того, щоб прорахувати тепла підлога під плиткою і паркетом або килимом:
Користуватися графіками просто: знайшовши по лівій осі свого значення питомої витрати теплоти, проводимо пряму лінію і дізнаємося температуру поверхні підлоги, а при перетині з діагональними графіками підбираємо діаметр і крок її розкладки. Остання обчислювальна операція – визначення довжини контуру, вона не повинна перевищувати 100 м, а в ідеалі повинна укластися в 80 м. Якщо це не так, площа кімнати розбивається на 2 однакових контуру.

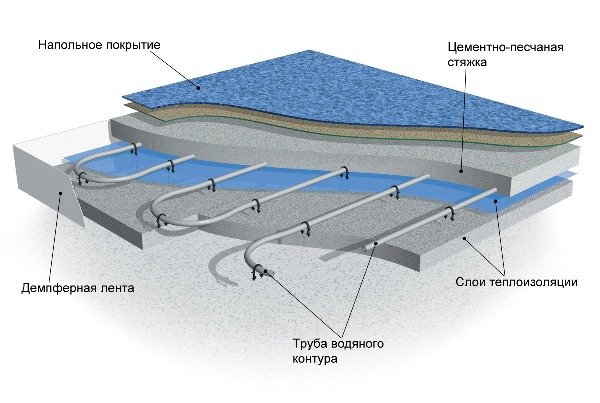

Наступний крок у підготовці – закупівля матеріалів. Склад комплекту варіюється в залежності від розташування приміщення. Якщо це перший поверх, що знаходиться на грунті, то знадобиться шар утеплювача, як правило, пінополістиролу, товщиною 100 мм Кімнату над підвалом утеплюють пінопластом товщиною 80 мм, а другий і наступні поверхи – 50 мм, щоб система опалення не обігрівала нижні приміщення або сусідів, якщо мова йде про квартиру.
Примітка. В якості утеплювача для квартири можна брати пінополістирол екструдований. Він дорожче пінопласту, зате шар буде тонше, достатньо 20 мм.
Перелік інших матеріалів наступний:
- плівка гідроізоляційна з розміткою;
- труба полімерна необхідного діаметра;
- демпферна стрічка;
- кріплення для труби – «гарпуни»;
- матеріали для цементно-піщаної стяжки, включаючи пластифікатор.

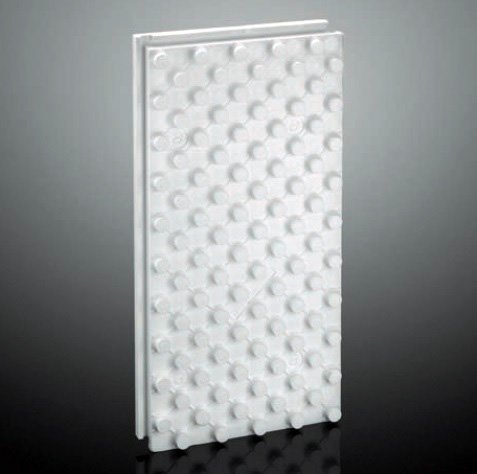

Для довідки. Запропонований комплект є мінімальним, щоб здійснити монтаж теплої водяної підлоги в приватному будинку або квартирі. У той же час відомі виробники труб, такі як VALTEC або AQUATERM реалізують повні набори комплектуючих підлогового опалення, де є профілі та ущільнювачі для деформаційних швів, кріплення і навіть плити пінопласту з виступами для зручності розкладки гріючих труб.

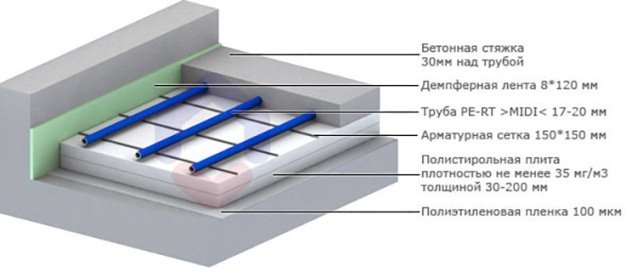

На теренах країн СНД дуже популярна інша схема «пирога» теплої підлоги в квартирі або приватному будинку, має право на життя. В ній поверх теплоізоляційного матеріалу кладуть металеву арматурну сітку з осередками 150 х 150 мм Труби розкладають поверх неї і прикріплюють до прутів одноразовими пластмасовими хомутиками.
Порядок монтажу
Основа у вигляді бетонної підготовки або плити перекриття ретельно прибирається від пилу і сміття. Зверху розкладається гідроізоляційна плівка, при цьому її краї повинні лягати на відстань 10 см, після чого склеюються скотчем. Також край гідроізоляції потрібно завести під демпферну стрічку, для цього потрібно залишити по краях запас 100 мм.

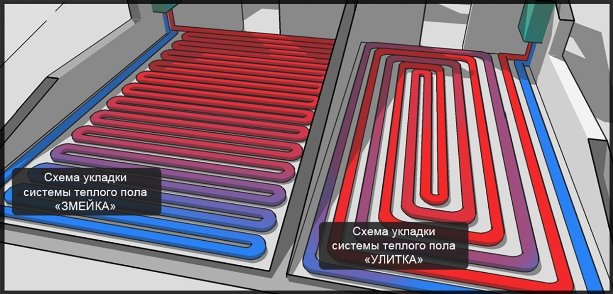

Потім уздовж стін по всьому периметру приклеюється демпферна стрічка і розкладаються плити утеплювача з щільною підгонкою один до одного. Наступний крок – розкладка труби, тут потрібна схема опалення з теплими підлогами, де зазначений діаметр і крок труби, а ще – спосіб укладання. Існуючі способи показано на малюнку:
Від місця установки колектора – розподільника за схемою прокладається подаючий трубопровід, який закріплюється «гарпунами» до плит утеплювача. Виконуючи операцію, слід дотримуватися радіус вигину труб, вказаний виробником. Таким чином виконуються всі контури підлогового обігріву, встановлюється колектор зі змішувальним вузлом, до якого приєднуються всі кінці труб. Система заповнюється водою і перевіряється на герметичність, після чого проводиться пристрій стяжки, чия товщина не повинна перевищувати 100 мм.
Схема підключення теплих підлог

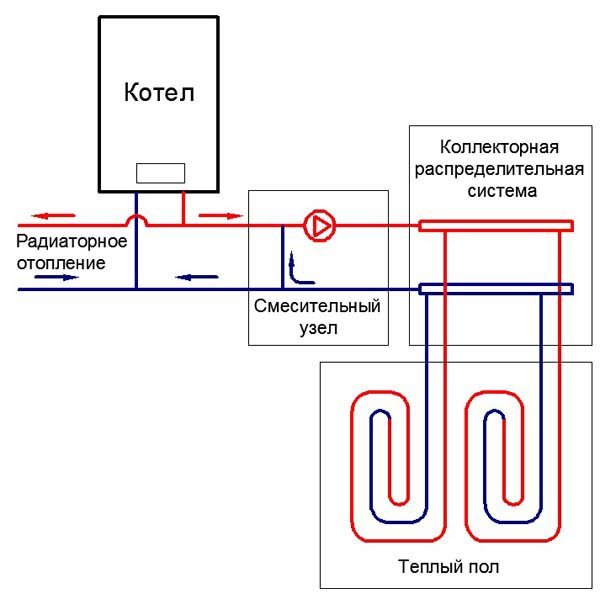

По закінченні монтажу стяжці дають час на застигання, воно залежить від застосовуваної будівельної суміші. Настав час приєднувати систему підлогового обігріву до магістральних трубопроводів теплопостачання. Найпростіша схема підключення теплої підлоги до системи опалення представлена на малюнку:

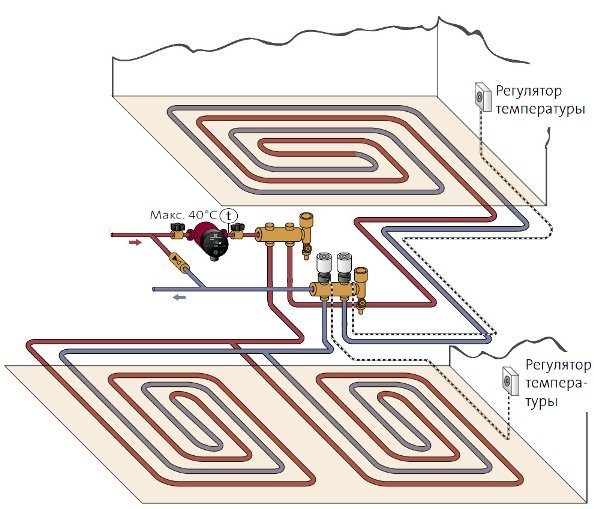

Коли у відповідності зі схемою в будинку потрібно задіяти автоматичне регулювання нагріву теплоносія в залежності від температури повітряного середовища в приміщеннях, у кожній кімнаті додатково встановлюються терморегулятори. Від них прокладаються і магістралі підключаються до розподіляє колектору опалювальних контурів.
Існує практика, коли підключається тепла підлога від центрального опалення, а саме — від загальних стояків у квартирі. Поруч з ними ставлять колектор, від якого подає й зворотну магістраль безпосередньо врізають в стояки. Звичайно, за відсутністю іншого виходу, такий варіант можливий, але він в корені неправильний. Почнемо з того, що таке приєднання заборонено постачальниками теплової енергії, і в разі відвідування представниками цієї служби вас чекають неприємності у вигляді штрафу і так далі. А це відвідування неминуче, оскільки тепла підлога знизить температуру в подаючому стояку, що призведе до скарг сусідів.
Знову ж таки, здійснюючи підключення теплої підлоги до центрального опалення безпосередньо, ви подаєте в гріють контури надто гарячий теплоносій, навряд чи це принесе бажаний комфорт. У будь-якому випадку потрібен змішувальний вузол з триходовим клапаном і циркуляційним насосом, щоб підмішувати гарячу воду в систему підлогового обігріву по мірі необхідності. Підключивши теплі підлоги за цією схемою до двотрубної централізованої системи, ви зменшите температуру теплоносія і його витрата з стояка.
Висновок
Не викликає сумніву той факт, що опалення будинку теплими підлогами створює відчуття комфорту і дозволяє економити енергоносії, оскільки воду треба нагрівати до температури всього 40-45 ?С, а не 90 ?С. Тільки потрібно прикласти деякі зусилля, щоб самостійно виконати всі монтажні роботи.
