Зміст:
- Конструкція саморобного котла для парилки
- Котли циліндричної форми
- Прямокутні котли
- Рекомендації по установці
- Висновок
Оскільки багато господарів приватних будинків особисто займаються будівництвом лазні, то у них закономірно виникає питання: як самому зробити котел в лазню своїми руками? Найпростіше придбати спеціальну піч заводського виготовлення, але такий варіант не завжди доступний за ціною. А недорогі котли не вражають якістю збірки і матеріалів.
Конструкція саморобного котла для парилки
Банні печі працюють при інших умовах, ніж дров’яні котли опалення, звідси і відмінності в конструкції:
- Будь саморобний котел в баню позбавлений водяної сорочки, стінки топки віддають тепло безпосередньо повітрю приміщення.
- Корпус топки виготовляють із сталі, оскільки зробити чавунне лиття в домашніх умовах нереально.
- Внутрішні канали для димових газів відсутні, а димар має мінімальне число поворотів, так як температура газів на виході висока. Результат – в місці повороту або з’єднання метал прогорає.
- Завантажувальна дверцята розташована в виносному каналі. Камера згоряння знаходиться в приміщенні парної, а завантажувати її дровами потрібно з передбанника, тому для проходу крізь стіну робиться такий канал.
Як правило, котли для лазні саморобні виготовляють двох видів: циліндричної та прямокутної форми. Конструкція перших більш доступна за матеріалами і проста у виготовленні. На виготовлення прямокутної печі потрібно більше фінансових і трудових витрат, але в роботі такі котли краще і більш популярні.
Котли циліндричної форми
Найпростіше зробити котел для лазні з труби з товстими стінками (6-8 мм). Можна взяти і тонкостінну трубу, а то і зовсім залізну бочку, але довго така піч служити не буде. Отже, труба діаметром 400-500 мм до 1 м в довжину буде камерою згоряння. До неї слід приварити дно і кришку зі сталевого листа товщиною не менше 5 мм. Такий котел в лазню можна робити без колосникових грат, всі операції проводяться через завантажувальну дверцята. Виносний канал для її установки можна зробити прямокутного або круглого перерізу, довжина його дорівнює товщині стіни лазні.
В центрі кришки виконується отвір, до якого приварюється патрубок для димоходу. Регулювати інтенсивність горіння можна, встановивши в димоході заслінку, яка буде зменшувати тягу. Але частіше роблять отвір у дверцятах та врізають в неї патрубок з заслінкою, як показано на рисунку.

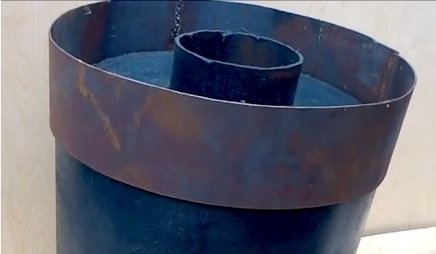

Саморобний котел в баню з труби повинен мати кам’янку, тут для неї приварений спеціальний бортик із сталі товщиною 4 мм. Це найпростіша модель печі, а трубу можна розташувати горизонтально, особливо якщо вона має великий діаметр. Тоді дверцята потрібно буде ставити з торця, а димар приварювати в кінці труби. Для стійкості до корпусу топки потрібно буде прикріпити опори.
Прямокутні котли

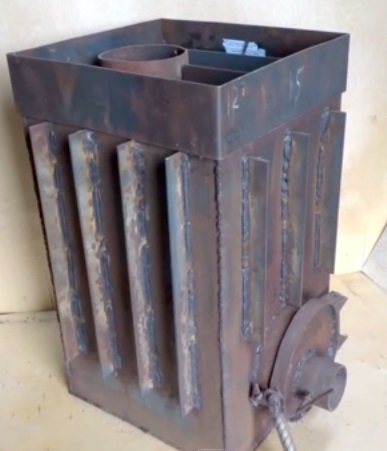

Перед тим як виготовити котел для лазні прямокутної форми, потрібно підібрати листовий метал в необхідній кількості. Товщина його повинна бути не менше 4 мм, при цьому краще підшукати леговану жароміцний сталь. Якщо її не виявиться, можна взяти і звичайну завтовшки 5-6 мм. Щоб розтопити приміщення парної об’ємом 20 м3, габарити камери згоряння повинні бути орієнтовно 450 х 450 при висоті 600 мм. В даному випадку розглядається топка, стоїть вертикально. Орієнтація в просторі не грає особливої ролі, все залежить від наявності вільного місця.
Подальша інструкція про те, як зварити котел для лазні своїми руками:
- Розмітити сталевий лист і виконати його розкрій за допомогою болгарки. Порізати смуговий метал на ребра жорсткості, труби для повітряної заслінки і димаря.
- Зварити корпус топки. Прорізати внизу фронтальній частині отвір для дверцят, а в кришці – для патрубка димоходу. Приварити патрубок як показано на малюнку, а також виносної канал для завантаження дров.
- До всіх стінок камери згоряння приварити ребра жорсткості з смуги товщиною 4 мм. Крім зміцнення конструкції ребра покращують теплообмін між топкою і повітрям приміщення.
- Виготовити та встановити завантажувальну дверцята з регульованими петлями і запірним механізмом. В тіло дверцята можна врізати патрубок з повітряною заслінкою, яка буде регулювати подачу повітря для горіння.
- Прикріпити борти для пристрою верхнього кам’янки. Така конструкція не є обов’язковою, часто весь котел обгороджують сіткою і простір між нею і корпусом засипають доверху камінням .

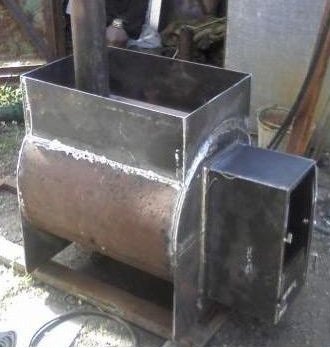

Принцип складання горизонтальній печі мало чим відрізняється, його можна здійснити, вивчивши креслення для котла в баню:
У цій конструкції кам’янка занурена всередину топки за рахунок поглиблення зверху корпусу. Камені будуть відмінно прогріватися, але об’єм камери згоряння зменшується. Тут передбачена установка колосникових грат і дверцята зольника, в цьому випадку врізати заслінку для повітря в завантажувальну дверцята не потрібно.
Рекомендації по установці

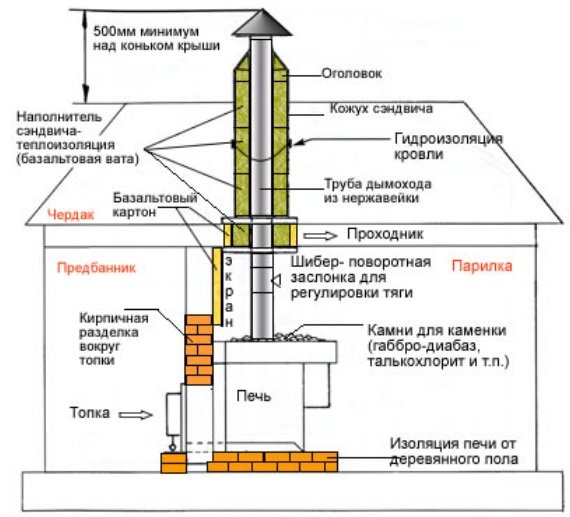

Задовго до того, як зробити котел для лазні, треба визначитися з розташуванням і діаметром димохідної труби. Конструкція саморобної печі повинна враховувати ці моменти, щоб потім не довелося робити кілька поворотів димоходу, це вплине на термін його служби. Якщо ж ви вирішили розмістити на трубі бак для нагріву води, то вона повинна прямо підніматися і йти через покрівлю. Починаючи з підшивки стелі, і до самого кінця рекомендується для димоходу застосовувати двошарові труби типу «сендвіч». Температура відхідних газів в ньому досить висока, тому труба не повинна безпосередньо контактувати з елементами стелі і покрівлі. Детальна схема як встановити котел в баню представлена на малюнку.
Агрегат не можна ставити на підлогу, для нього потрібно виконати фундамент у вигляді плити з бетону або цегли. Облицьовані деревом поверхні стін, які знаходяться поруч, необхідно захистити від теплового потоку з допомогою екранів з базальтових матеріалів. Деякі домовласники замислюються про те, чим пофарбувати котел в лазні з метою облагородити інтер’єр. Існують спеціальні промислові високотемпературні фарби, але їх використання недоцільне. Температура горіння дров – 600 ?С, будь-яку фарбу доведеться часто оновлювати, а вартість її дуже висока. Краще влаштувати кам’янку на весь корпус, як розповідалося вище або обкласти котел керамічною цеглою.
Стаття в тему: Як зварити піч для лазні з труби
Висновок
Знаючи, як зробити котел в баню власними силами, можна не тільки заощадити кошти, але і зібрати піч конкретно під свою парилку, раціонально використовуючи простір приміщення. У процесі роботи саморобний котел можна модернізувати, наприклад, приварити зовні топки нержавіючі труби для заливання в них води з метою «піддати пару».
