Коли пристрій контурів водяного підлогового обігріву благополучно закінчене, перед заливкою стяжки необхідно здійснити підключення труб теплої підлоги до колектора. Це робиться з метою перевірки герметичності контурів і виявлення заводського браку або можливих дефектів труб, що можуть виникнути в процесі монтажу.
Операцію з випробувань трубопроводів треба провести обов’язково, інакше у випадку аварії після пуску опалення доведеться руйнувати покриття підлоги. Після виконання стяжки і застигання розчину здійснюється приєднання до магістральних трубопроводах і пуск в роботу системи. Про те, як правильно зібрати колектор для теплої підлоги і поєднати його зі змішувальним вузлом, буде розказано в даному матеріалі.
Роль колектора в системах підлогового обігріву
Колектор – це елемент, без якого не обійдеться підлогове опалення, до нього приєднуються всі трубопроводи від гріючих контурів. Оскільки температура теплоносія, що подається в мережу з котельні, занадто висока для роботи теплих підлог, то спільно з колектором завжди працює змішувальний вузол, що забезпечує температуру води в межах 40-45 ° С.
Змішувальні вузли і колектори для теплих підлог виконують завдання з приготування теплоносія потрібної температури і подачі його в усі контури.

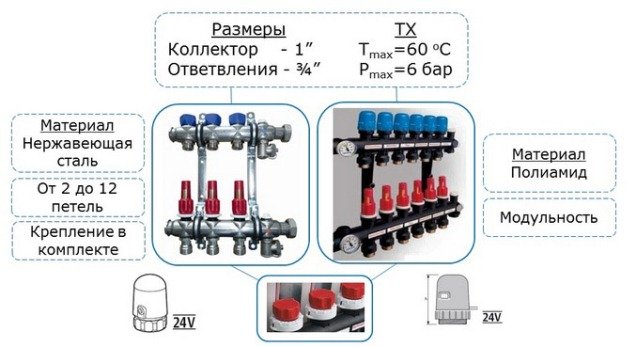

Щоб зрозуміти, як працює весь вузол, розберемо пристрій колектора докладніше. Він складається з двох горизонтальних трубок, що підключаються до подаючої і зворотної магістралі. Корпус і деталі колектора виготовляють з таких матеріалів:
- латунь;
- нержавіюча сталь;
- пластмаса.

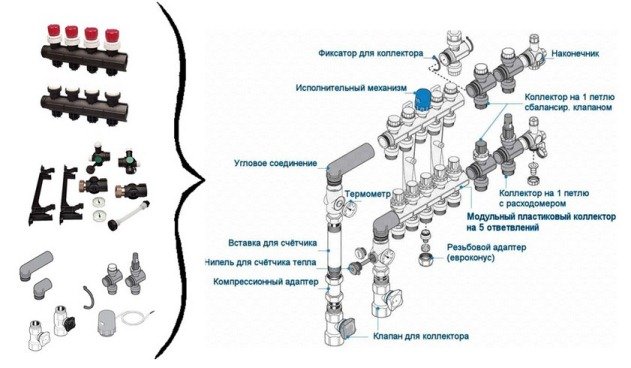

На малюнку нижче представлена детальна схема колектора теплої підлоги, зазвичай у такому комплекті він і поставляється виробниками:
На трубці для подачі розташовані відгалуження з термостатичними клапанами (виконавчими механізмами), на обратці – відводи з датчиками протоки. Зверху на термостатах стоять пластмасові ковпачки для ручного регулювання, їх закручування призводить до натискання на шток і перекриття потоку. Витратоміри або датчики протоки, що стоять на зворотному трубці колектора для теплої водяної підлоги, служать для візуального спостереження за кількістю протікаючої води і виконання гідравлічного балансування системи.
Примітка. У найбільш дешевих версіях колекторів датчики протоки можуть бути відсутніми.
З метою контролю за тиском і температурою на колектор встановлюються термометр з манометром, а для спуску повітря – спеціальний кран. Ще у комплект входять заглушки, відводи, крани і скоби для кріплення вузла до стіни або до металевих рейок шафи. Багато постачальники практикують повну комплектацію сайту, де є розподільний колектор в зборі з насосом і двоходовим або триходовим клапаном.
Принцип дії

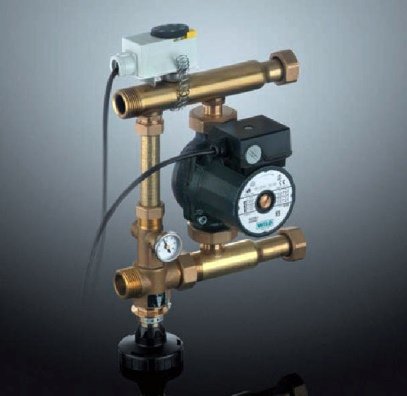

Робота вузла відбувається так: теплоносій циркулює по всіх контурах підлогового обігріву, спонукуваний насосом. Витрата в кожному контурі регулюється клапаном вручну або автоматично, від капілярного або сервоприводу. Коли температура в подавальному або зворотному трубопроводі (в залежності від схеми) знижується менше встановленого значення, двох — або триходовий клапан починає підмішувати гарячу воду із системи, а теплоносій з обратки надходить у загальну мережу. На малюнку показана схема роботи колектора з накладним датчиком температури води і двоходовим краном:
Схем роботи змішувального вузла існує декілька, в них застосовуються різні деталі, але його завдання залишається незмінним: підтримувати необхідну температуру в системі підлогового обігріву і управляти витратою теплоносія в подаючих гілках.
Рекомендації по складанню колектора
Виконати збирання колектора теплої підлоги, що поставляється в повному комплекті, нескладно. Трубки для подаючого і зворотного теплоносія вже забезпечені клапанами і датчиками витрати, їх треба тільки скрутити разом, якщо в комплекті колектор розділений на секції по 2 або 3 відгалуження. Потім, для зручності подальшої збірки, трубки краще закріпити на штатних кронштейнах, тоді розподільник буде представляти собою єдиний вузол. Потім встановлюються заглушки, елементи приєднання, запірна арматура і прилади контролю.
Примітка. У комплект поставки кожного виробу входить інструкція, з її допомогою і слід здійснювати зборку і монтаж колектора теплої підлоги.

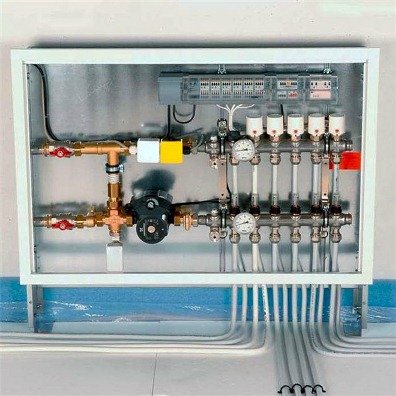

Наступний крок – це кріплення колектора до стіни, а після вже можна ставити циркуляційний насос і клапан. Робити це у зворотному порядку не варто, потім буде незручно прикріплювати весь вузол в зборі. Насос і клапан з термоголовкою чи сервоприводом монтуються відповідно до обраної схеми, після чого до них приєднуються магістральні труби, що йдуть від котла, а до відведень – труби від гріючих контурів. Бувають ситуації, коли розподільник встановлюється не в котельні, а в коридорі чи іншому приміщенні, тоді для установки краще використовувати декоративний шафа для колектора.
Оскільки вартість колектора заводського виготовлення досить висока, такий вузол можна виготовити і самостійно. Правда, насос і клапан для змішувальної частини, а також запірну арматуру придбати все одно доведеться. Найпопулярніший спосіб зібрати саморобний колектор полягає в тому, щоб спаяти його з поліпропіленових труб і фітингів. Для цього потрібні відрізки ППР труби діаметром 25 або 32 мм, трійники і відводи такого ж розміру і вентилі. Кількість фітингів і вентилів залежить від числа гріючих контурів. З інструментів знадобиться паяльник для поліпропіленових труб з насадками, ножиці і рулетка.
Перш ніж зробити колектор з поліпропілену, треба відміряти і відрізати ділянки труби таким чином, щоб після з’єднання трійники знаходились якомога ближче один до одного, інакше вузол буде виглядати неестетично. Потім до тройникам приварюються крани і переходи, а до отриманого колектору – інші фітинги для з’єднання з насосом.
Слід зазначити, що саморобний колектор для теплої підлоги, зроблений своїми руками, буде володіти деякими недоліками. Наприклад, на відгалуженнях в подавальній магістралі немає термостатичних клапанів, а на зворотному – датчиків протоки. При їх відсутності систему доведеться регулювати вручну, а це не завжди дає хороші результати. Звичайно, всі ці елементи можна встановити і підключити окремо, але тоді затрати праці будуть такі, що простіше придбати готовий виріб з пластику, чия вартість досить демократична.
Висновок
Незважаючи на гадану складність змішувально-розподільного вузла, зібрати його не так вже складно. У комплекті з виробом зазвичай йде докладна інструкція, нею і слід керуватися. Важче виготовити розподільник своїми руками, але це завжди доцільно, так як комплектуючі купувати все одно потрібно, та ще й чекають труднощі з налаштуванням колектора.
